2J | Artikelnummer: 2J6A86BGF-RB-SP

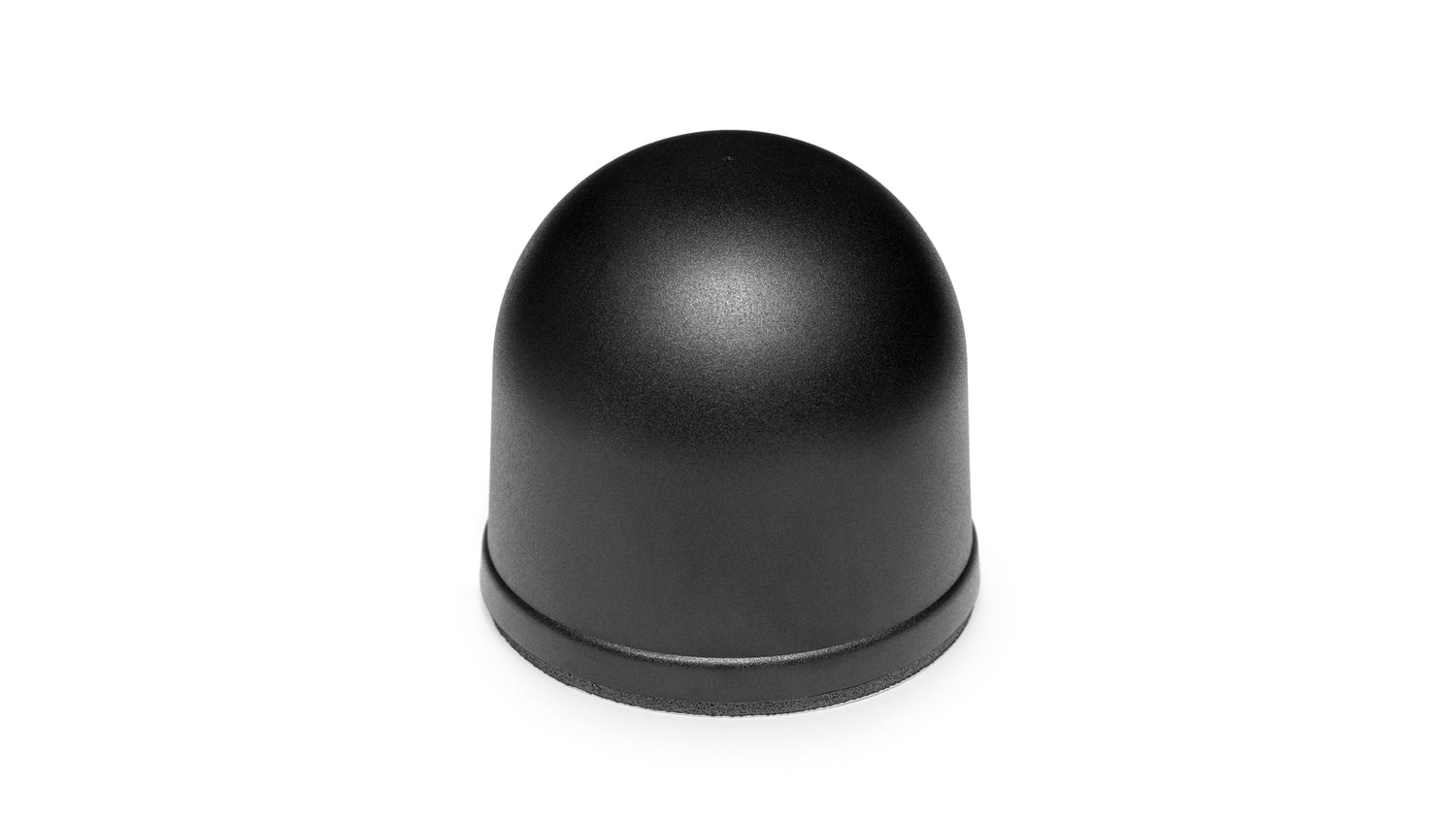

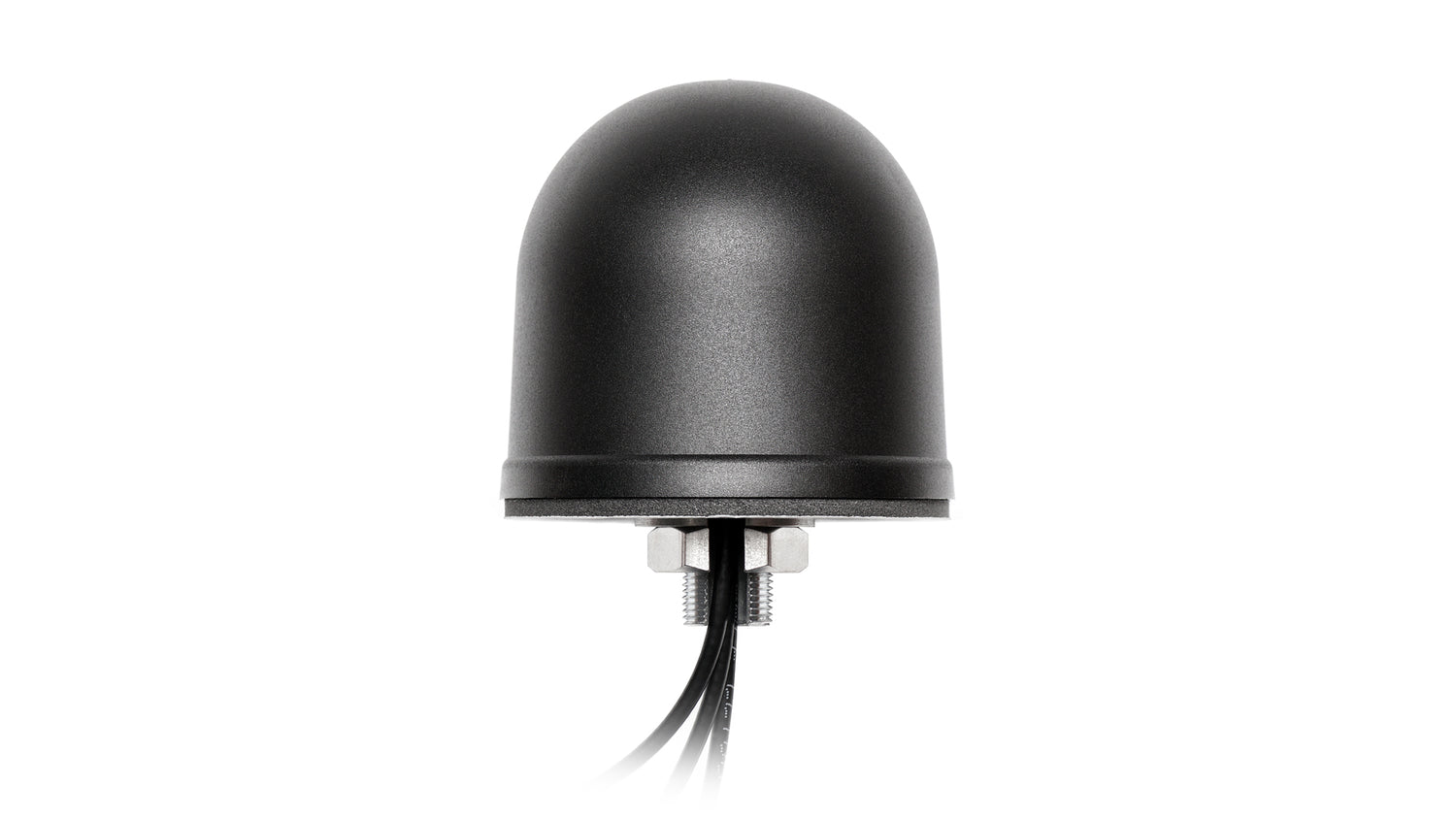

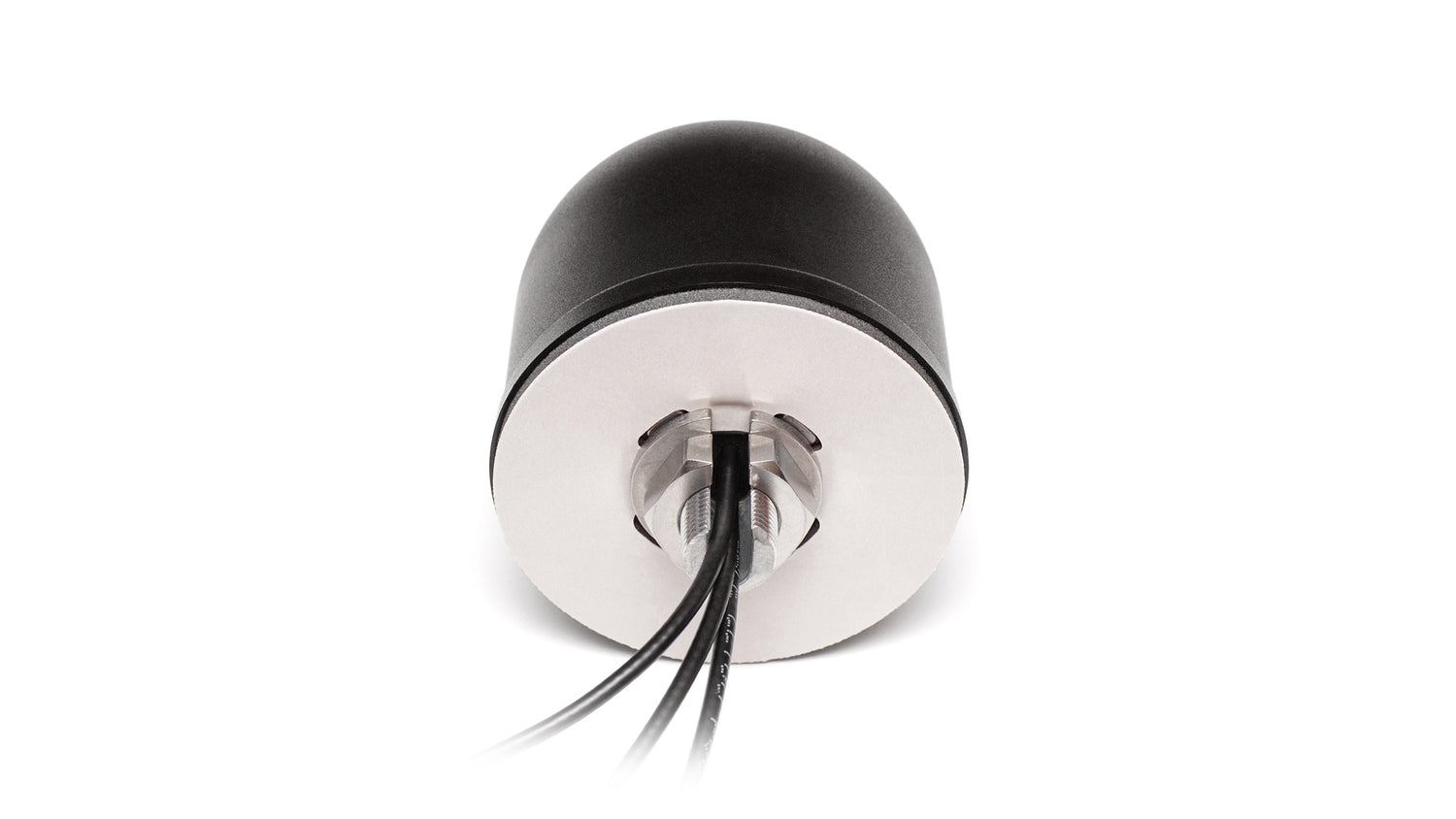

2J6A86BGF-RB-SP 5G, GNSS, Wi-Fi 6E/7 Schraubmontage Antenne Helm IP67/IP69K

Name: 2J6A86BGF-RB-SP 5G, GNSS, Wi-Fi 6E/7 Schraubmontage Antenne Helm IP67/IP69K
Brand: 2J
SKU: 2J6A86BGF-RB-SP
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Multi-Band-Antenne wurde für zuverlässige drahtlose Konnektivität in einer Vielzahl von Anwendungen entwickelt. Sie unterstützt 5G, 4G, 3G, 2G, W-lan 6E/7, ISM und GNSS (GPS, GLONASS, Galileo, QZSS) und bietet eine robuste Signalempfangsleistung für Telekommunikation, drahtlose Netzwerke, Flottenmanagement, IoT und Smart-City-Einsätze. Das kompakte, auf eine Grundfläche angewiesene Design gewährleistet optimale Leistung und Flexibilität für die Integration in unterschiedliche Umgebungen. Die Antenne ist auf Langlebigkeit ausgelegt und verfügt über IP67-, IP69K- und IK09-Zertifizierungen zum Schutz gegen Staub, Wasser und Stöße, was sie ideal für anspruchsvolle Außen- und Industrieinstallationen macht.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Kompakt in der Größe mit den Abmessungen Ø 69 × 65,5 mm ist diese Antenne so konzipiert, dass sie sich nahtlos in verschiedene Installationen einfügt. Sie wurde nach den Standards IP67, IK09 und IP69K zertifiziert, was ihre Langlebigkeit und den Schutz gegen das Eindringen von Staub, Wasser und äußeren Einwirkungen gewährleistet.

Zusammenfassend ist die 2J6A86BGF-RB-SP Antenne eine ausgezeichnete Wahl für Anwendungen, die eine leistungsstarke Multi-Band-Antenne mit anpassbaren Optionen, kompakter Bauform und robustem Schutz gegen Umwelteinflüsse erfordern.

Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunktechnologien: 5G
Position: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 69 × 65,5 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,3, ~-15,0, ~-12,3, ~-5,8
VSWR: ~4,0:1, ~1,7:1, ~1,8:1, ~3,1:1
Effizienz (%): ~41,0, ~55,7, ~45,1, ~25,4
Spitzenverstärkung (dBi): ~-0,9, ~3,1, ~3,7, ~-0,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - W-lan 6E/7, ISM, Bluetooth, ZigBee

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,2:1, ~1,8:1, ~3,8:1
Effizienz (%): ~60,5, ~38,4, ~33,1
Spitzenverstärkung (dBi): ~5,0, ~3,9, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 35

Konnektivität 3 - GNSS (GPS/GLONASS/Galileo/QZSS)

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1606
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6A86BGF-RB-SP","title":"Helm 5GNR/4G LTE/3G/2G, W-lan 6E / W-lan 7 und GPS/GLONASS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 69 × 65.5","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","3G","2G","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~4.0:1","efficiency_percent":"~41.0","peakGain_dbi":"~-0.9","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.0","vswr":"~1.7:1","efficiency_percent":"~55.7","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-12.3","vswr":"~1.8:1","efficiency_percent":"~45.1","peakGain_dbi":"~3.7","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-5.8","vswr":"~3.1:1","efficiency_percent":"~25.4","peakGain_dbi":"~-0.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Wi-Fi","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.2:1","efficiency_percent":"~60.5","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.8:1","efficiency_percent":"~38.4","peakGain_dbi":"~3.9","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~3.8:1","efficiency_percent":"~33.1","peakGain_dbi":"~3.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Wi-Fi","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
