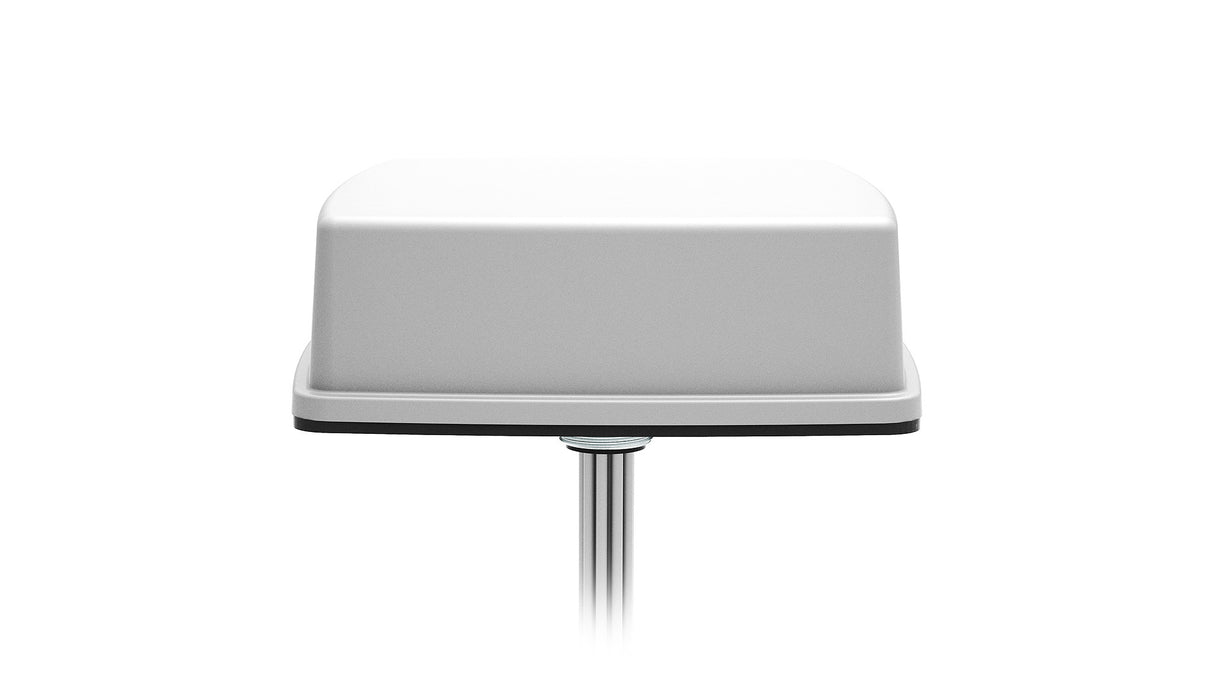

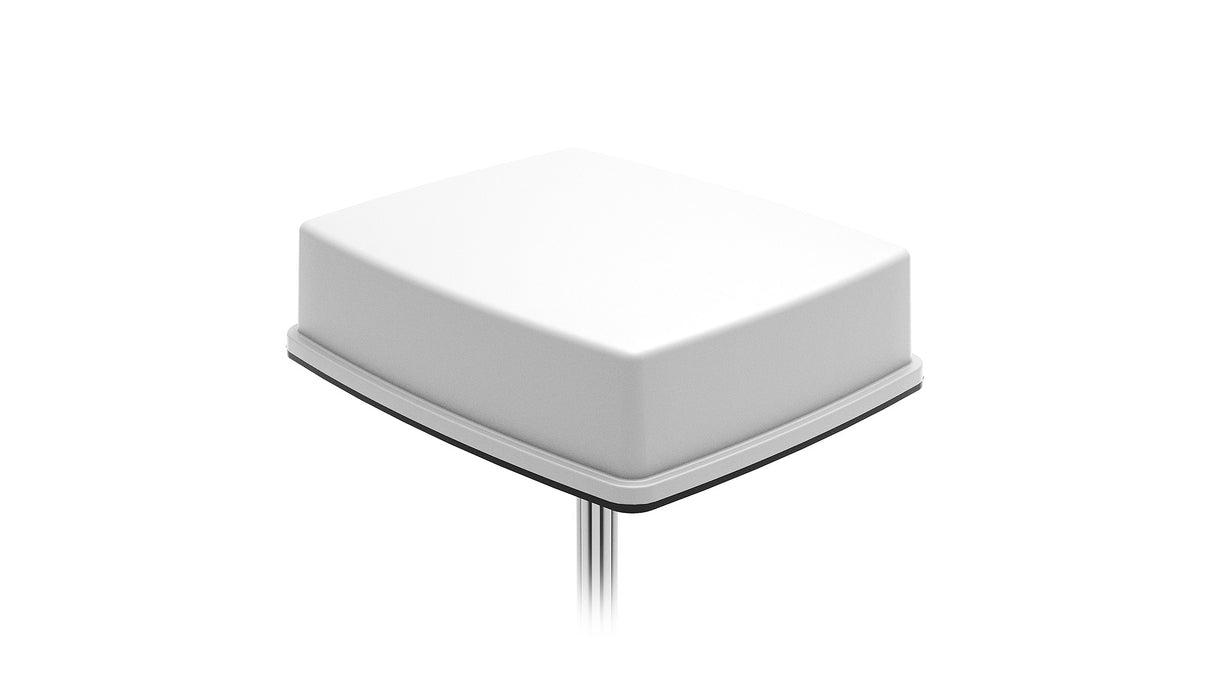

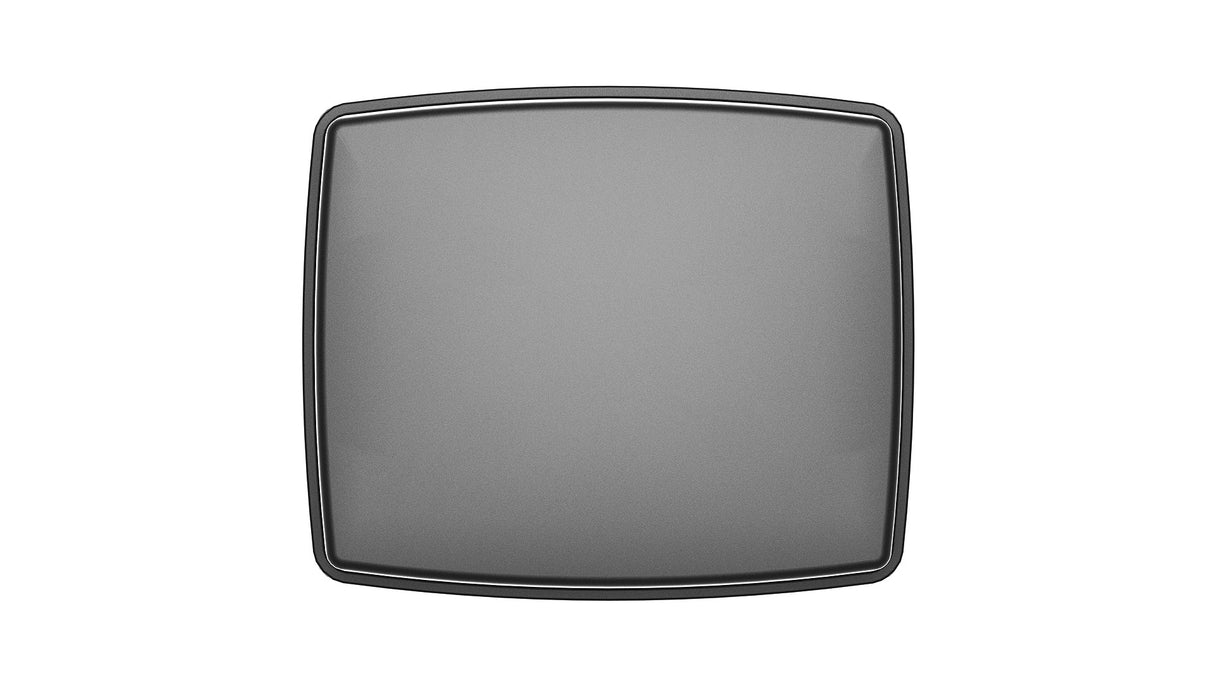

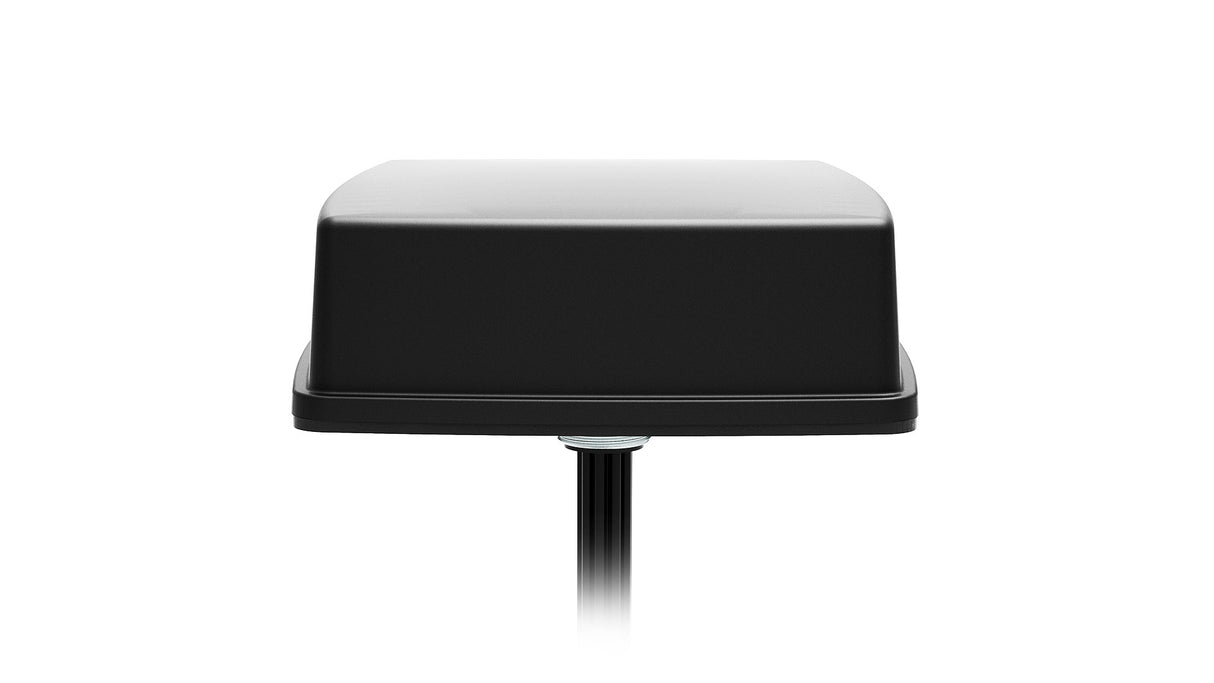

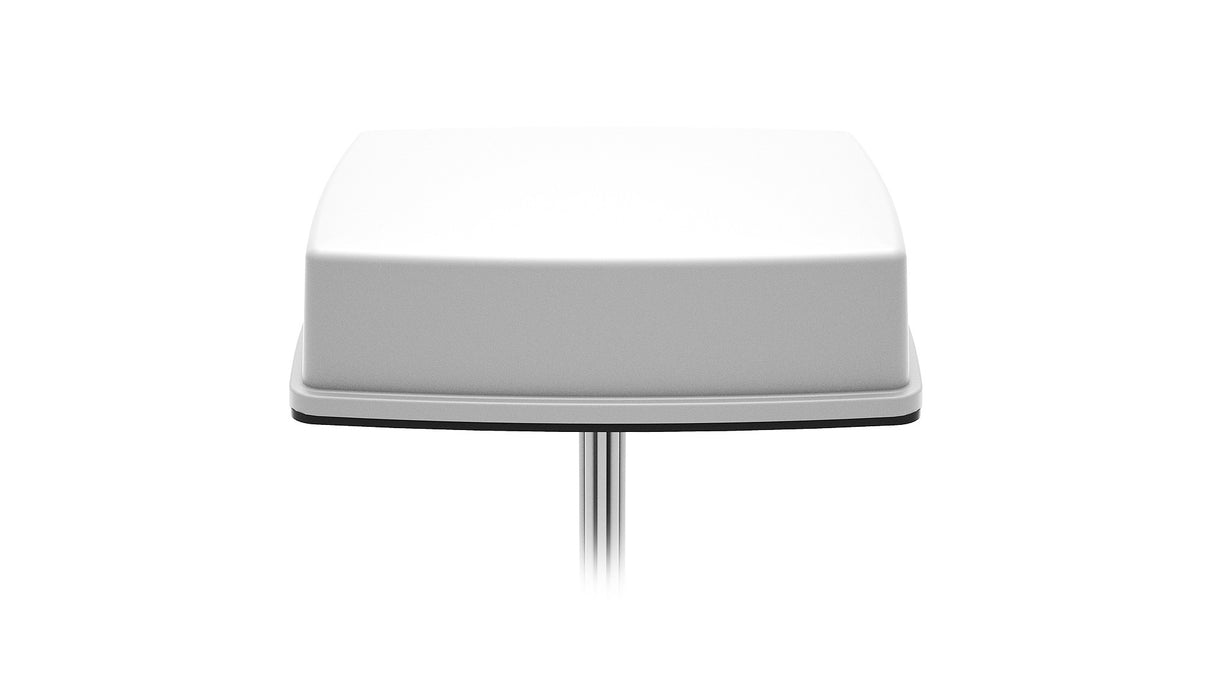

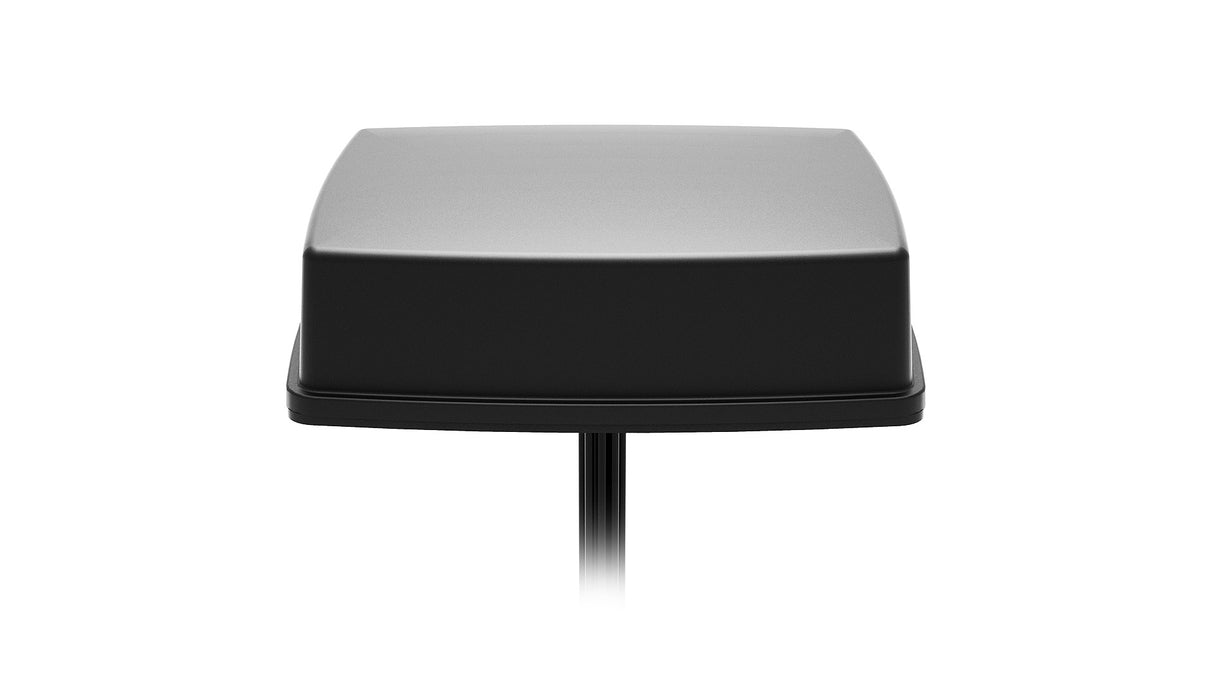

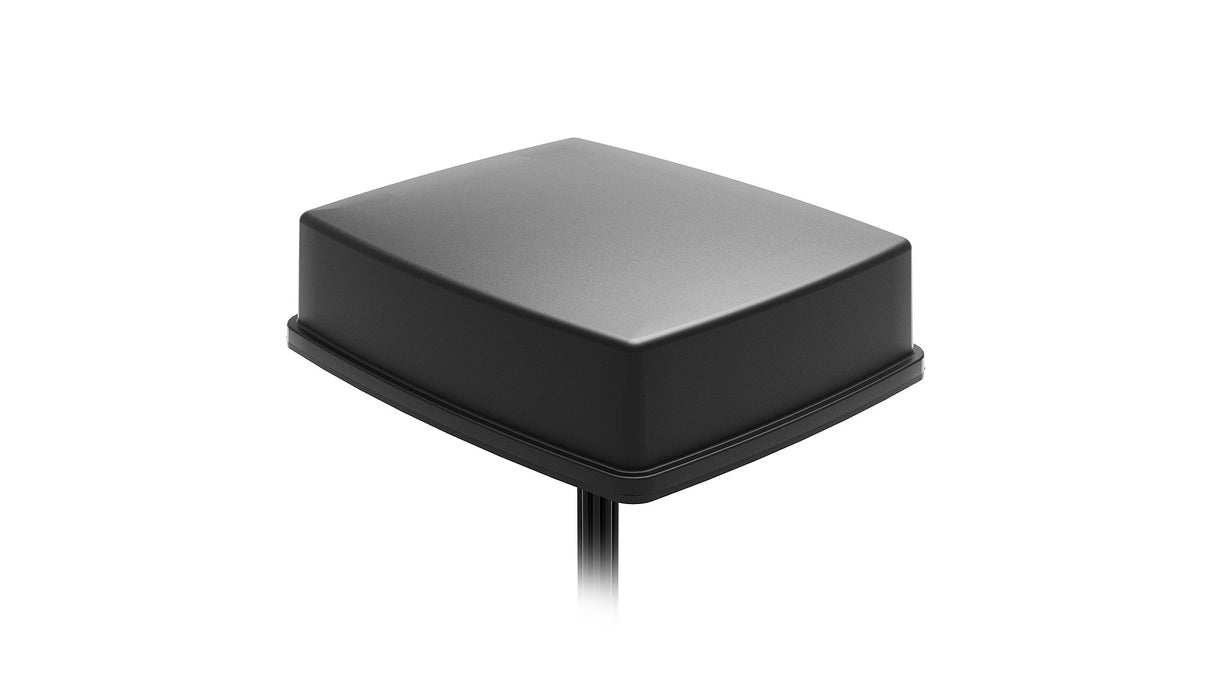

2J6B83Bc 5G Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69

Name: 2J6B83Bc 5G Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J6B83Bc
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente 4-in-1-Antenne ist für fortschrittliche 5G NR- und 4G LTE-Konnektivitäten entwickelt und bietet überlegene Leistung und Zuverlässigkeit für kritische Kommunikationsanwendungen. Ihr ultrabreites MIMO-Design gewährleistet eine robuste Signalstärke und nahtlose Konnektivität über mehrere Frequenzbänder hinweg, was sie ideal für mobile Router, öffentliche Sicherheit, Transport, industrielle Automatisierung und mehr macht. Das flache, bodenflächenunabhängige Gehäuse ist langlebig und wetterbeständig und unterstützt permanente Installationen an Fahrzeugen oder festen Strukturen. Anwendungsbereiche umfassen drahtloses Breitband, private Netzwerke, Mobilfunkdaten und -sprache, Basisstationen, kritische Kommunikation, Industrieanlagen, Automobil, Telematik und Versorgungsunternehmen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

Steckertyp: SMA-Stecker (männlich)
Kabellänge: 300 cm
Kabeltyp: D302

Installation / Umwelt

Diese bodenflächenunabhängige Antenne kann einfach mit der Schraubbefestigung installiert werden, die zuverlässige und permanente Installationen an Fahrzeugen oder beliebigen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69-zertifiziertem ASA UV-stabilem Material gefertigt, das Langlebigkeit mit höchstem Schutz gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B83Bc Konnektivitäten sind standardmäßig SMA-Stecker (männlich) (5GNR) und werden mit 300 cm langen, verlustarmen D302-Kabeln geliefert, können aber bei Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: 199 × 167 × 53 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14.2, ~-15.4, ~-18.3, ~-9.2
VSWR: ~1.6:1, ~1.6:1, ~1.3:1, ~2.1:1
Effizienz (%): ~40.0, ~45.7, ~44.2, ~36.8
Spitzenverstärkung (dBi): ~3.0, ~5.0, ~4.6, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12.8, ~-15.3, ~-18.5, ~-10.8
VSWR: ~1.9:1, ~1.6:1, ~1.4:1, ~1.9:1
Effizienz (%): ~34.1, ~48.2, ~43.7, ~37.8
Spitzenverstärkung (dBi): ~1.1, ~4.8, ~5.1, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12.7, ~-14.6, ~-19.7, ~-13.5
VSWR: ~1.9:1, ~1.6:1, ~1.3:1, ~1.6:1
Effizienz (%): ~36.4, ~45.6, ~41.2, ~38.7
Spitzenverstärkung (dBi): ~3.0, ~4.9, ~4.5, ~4.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-11.8, ~-15.4, ~-20.5, ~-12.8
VSWR: ~1.9:1, ~1.5:1, ~1.3:1, ~1.6:1
Effizienz (%): ~35.8, ~55.4, ~51.0, ~44.6
Spitzenverstärkung (dBi): ~2.3, ~5.1, ~5.2, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6B83Bc","title":"Dach 4-in-1 4x 5GNR MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"199 × 167 × 53","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.2","vswr":"~1.6:1","efficiency_percent":"~40.0","peakGain_dbi":"~3.0","averageGain_db":"~-4.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.6:1","efficiency_percent":"~45.7","peakGain_dbi":"~5.0","averageGain_db":"~-3.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-18.3","vswr":"~1.3:1","efficiency_percent":"~44.2","peakGain_dbi":"~4.6","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~36.8","peakGain_dbi":"~5.0","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-12.8","vswr":"~1.9:1","efficiency_percent":"~34.1","peakGain_dbi":"~1.1","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.3","vswr":"~1.6:1","efficiency_percent":"~48.2","peakGain_dbi":"~4.8","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-18.5","vswr":"~1.4:1","efficiency_percent":"~43.7","peakGain_dbi":"~5.1","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-10.8","vswr":"~1.9:1","efficiency_percent":"~37.8","peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-12.7","vswr":"~1.9:1","efficiency_percent":"~36.4","peakGain_dbi":"~3.0","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-14.6","vswr":"~1.6:1","efficiency_percent":"~45.6","peakGain_dbi":"~4.9","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-19.7","vswr":"~1.3:1","efficiency_percent":"~41.2","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-13.5","vswr":"~1.6:1","efficiency_percent":"~38.7","peakGain_dbi":"~4.8","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~35.8","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~55.4","peakGain_dbi":"~5.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-20.5","vswr":"~1.3:1","efficiency_percent":"~51.0","peakGain_dbi":"~5.2","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.8","vswr":"~1.6:1","efficiency_percent":"~44.6","peakGain_dbi":"~5.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"D302","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"D302","cableLength_mm":3000}]}
