2J  |  Artikelnummer: 2J6B84BGFc

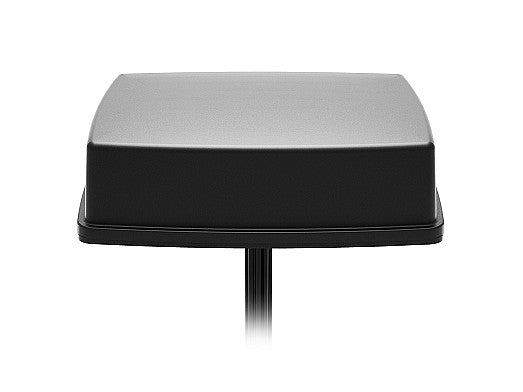

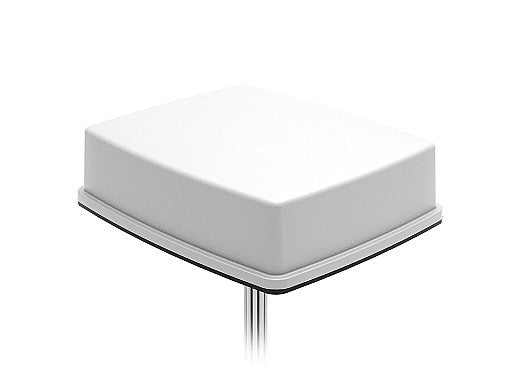

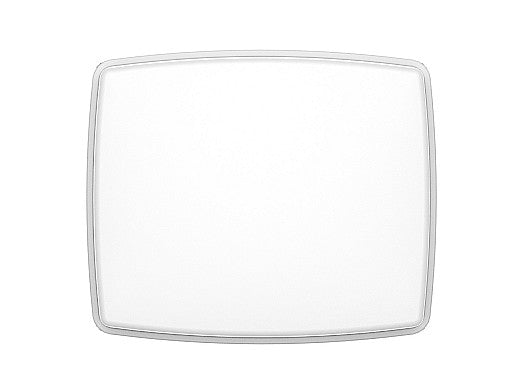

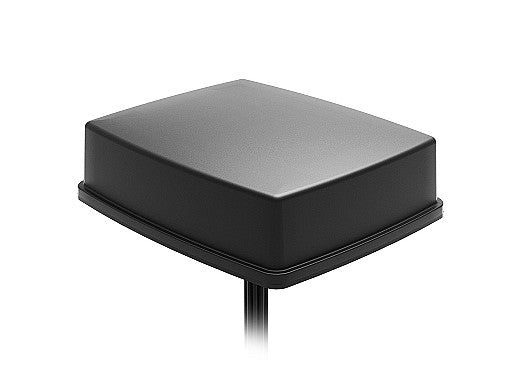

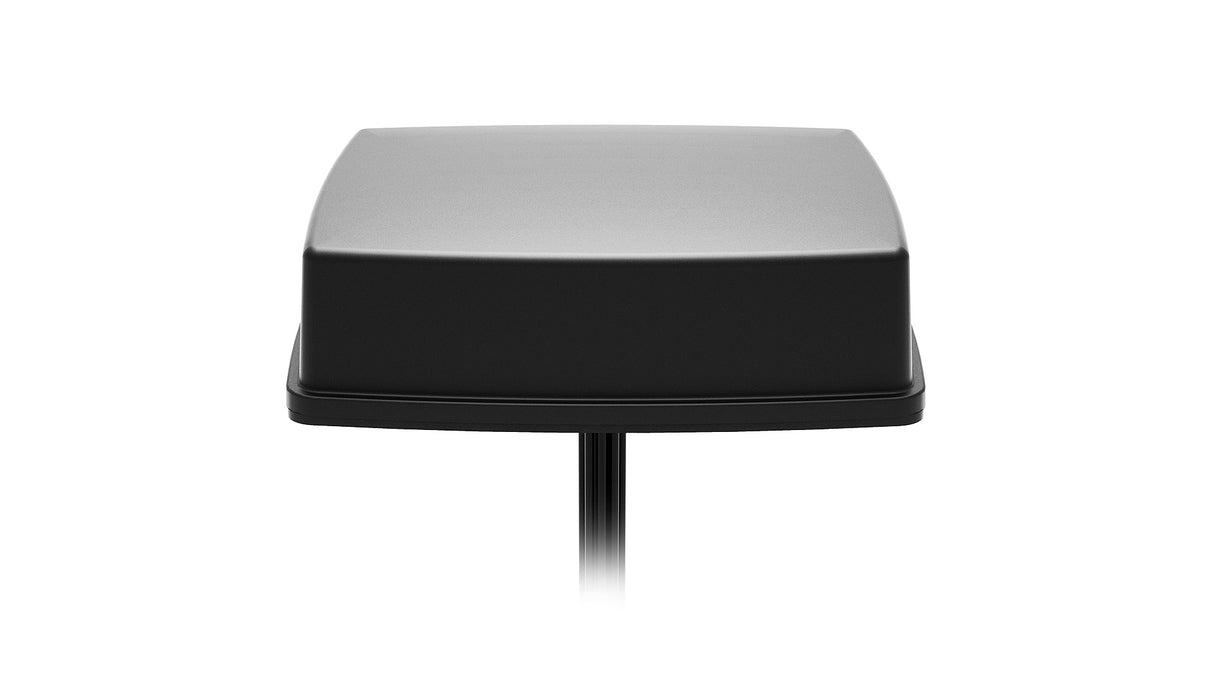

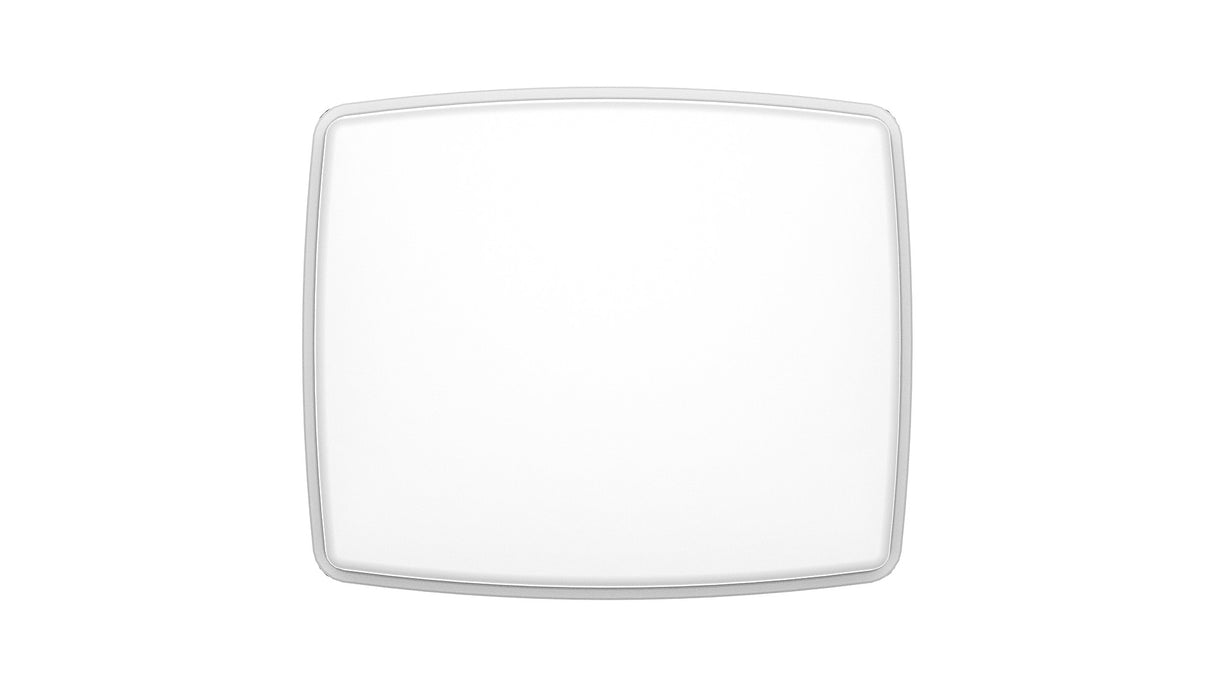

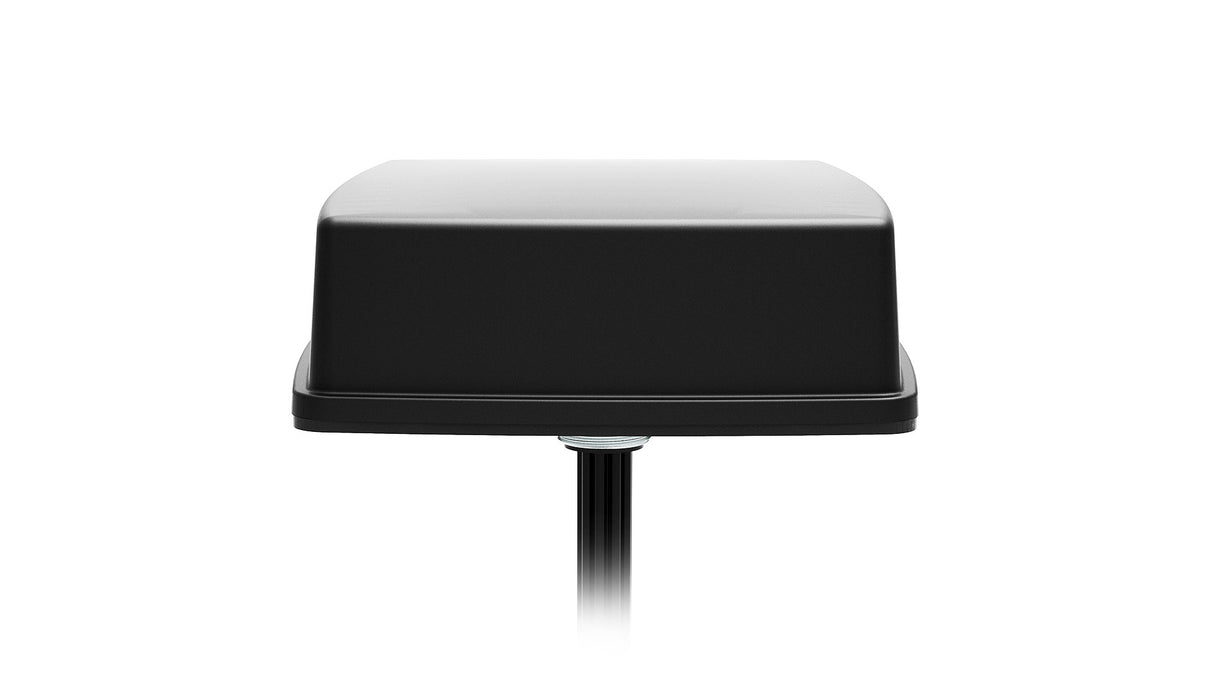

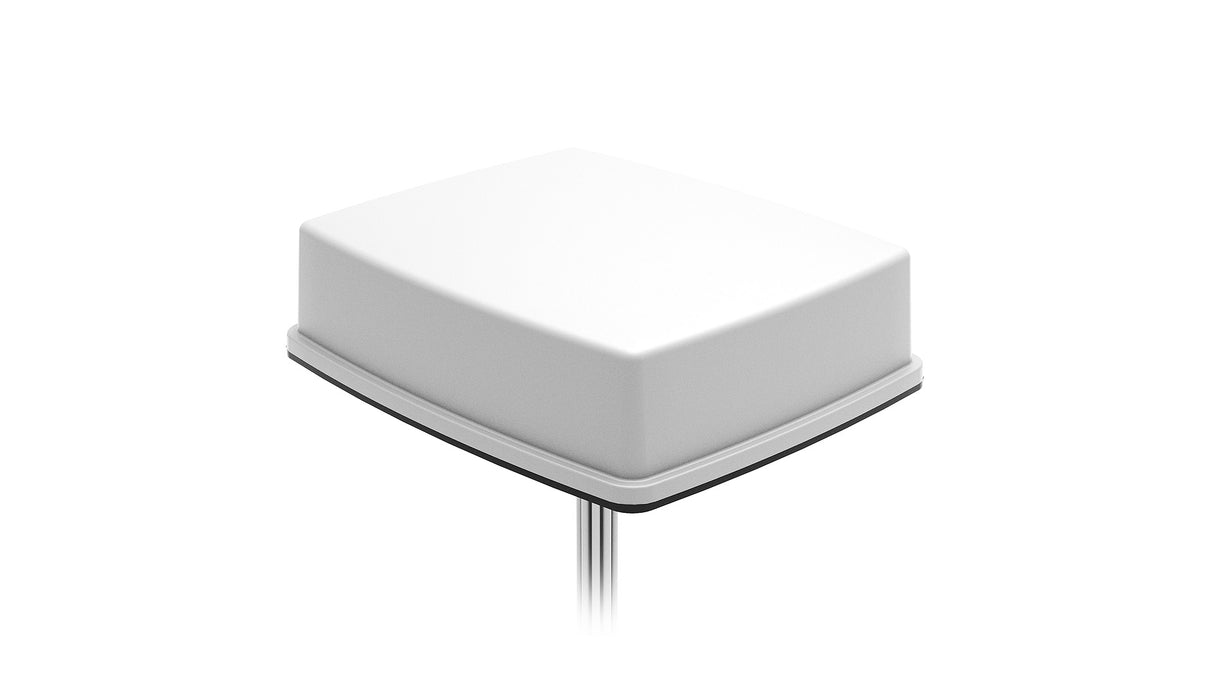

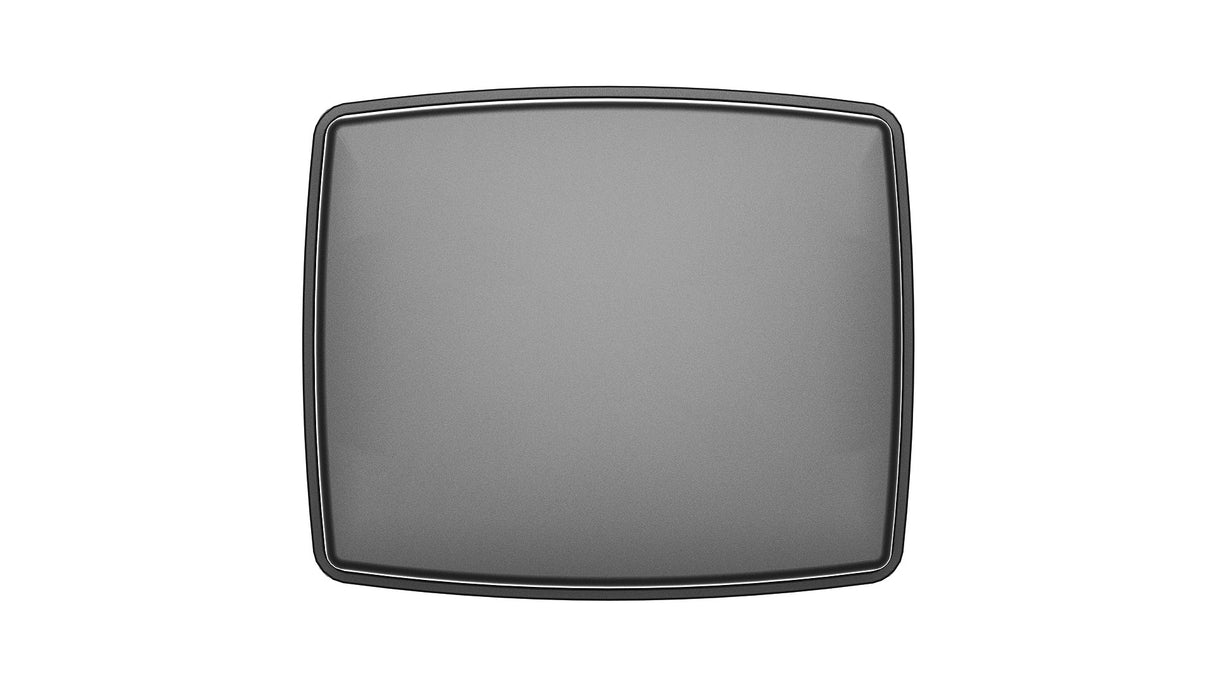

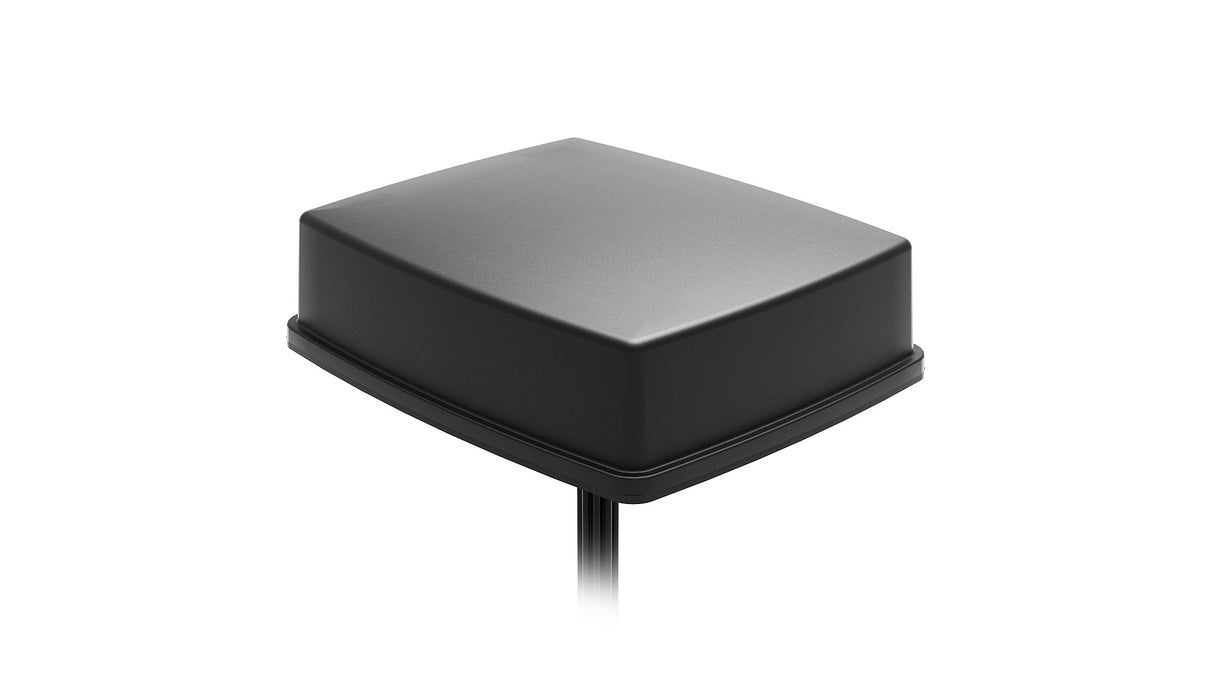

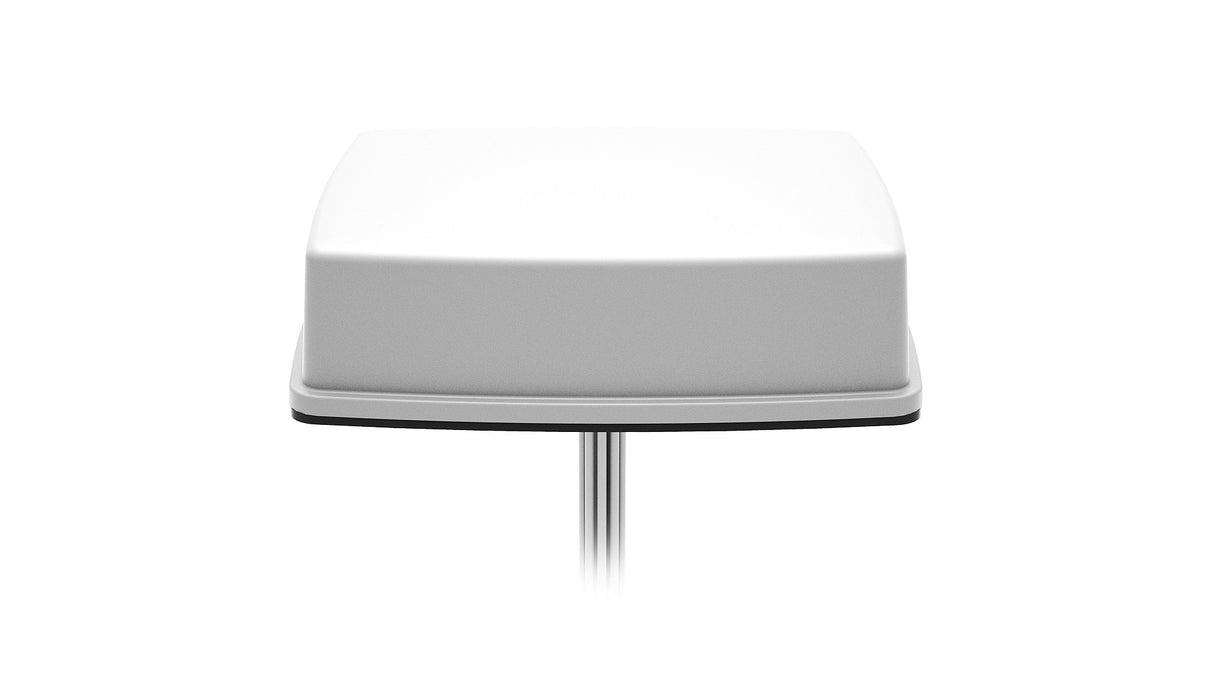

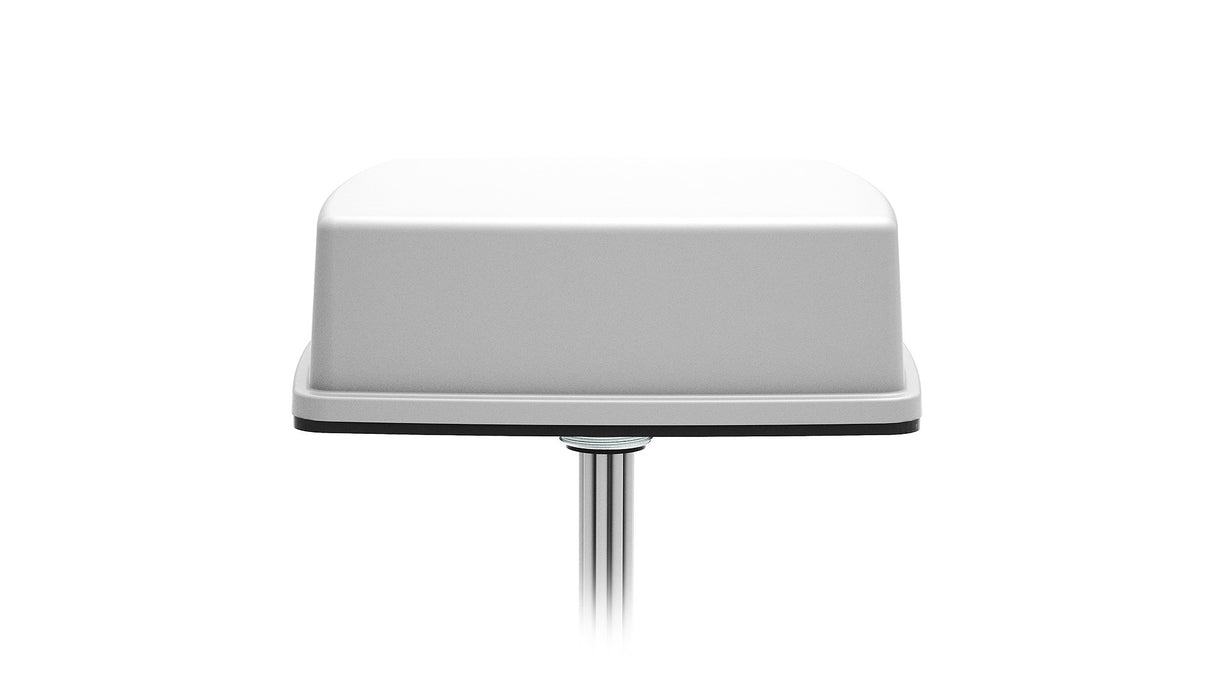

2J6B84BGFc 5G, GNSS Schraubmontage Antenne 5-in-1 SMA-M 300cm IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente 5-in-1-Antenne ist für fortschrittliche 5G- und GNSS-Konnektivität im Bereich von 617 MHz bis 5925 MHz ausgelegt und bietet robuste Leistung und Zuverlässigkeit für anspruchsvolle mobile und Navigationsanwendungen. Ihr ultrabreites MIMO-Design gewährleistet gleichbleibende Signalqualität und Abdeckung, was sie ideal für kritische Kommunikation in Polizei, öffentlicher Sicherheit, medizinischem Transport, Industrieautomation und Automobilbereich macht. Die Antenne unterstützt Multi-User-MIMO, bietet ausgezeichnete Korrelation ohne Leistungseinbrüche und eignet sich sowohl für stationäre als auch mobile Installationen.

  • Optimiert für drahtloses Breitband, private Netzwerke, Mobilfunkdaten/-sprache und präzise Navigation
  • Ideal für Fahrzeugrouter, Basisstationen, Einsatzfahrzeuge und Industrieanlagen
  • Aktives GNSS-Element für hochpräzises Tracking und Kartierung
  • Robustes, flaches Gehäuse mit Anti-Rotations-Befestigung und IP67/IP69 Schutz

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR), LL100 (GNSS)

Installation / Umwelt

Diese bodenplattenunabhängige Antenne kann einfach mit der Schraubbefestigung installiert werden, die zuverlässige und dauerhafte Montagen an Fahrzeugen oder anderen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus ASA UV-stabilem Material mit IP67/IP69 Schutz hergestellt, das Haltbarkeit mit höchstem Schutz gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B84BGFc Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS) und werden mit 300 cm langen Low-Loss-Kabeln D302 (5GNR) und LL100 (GNSS) geliefert, können aber bei Bedarf angepasst werden. Alle Kabel führen vom Boden des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 199 × 167 × 53 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14,2, ~-15,4, ~-18,3, ~-9,2
VSWR: ~1,6:1, ~1,6:1, ~1,3:1, ~2,1:1
Effizienz (%): ~40,0, ~45,7, ~44,2, ~36,8
Spitzenverstärkung (dBi): ~3,0, ~5,0, ~4,6, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12,8, ~-15,3, ~-18,5, ~-10,8
VSWR: ~1,9:1, ~1,6:1, ~1,4:1, ~1,9:1
Effizienz (%): ~34,1, ~48,2, ~43,7, ~37,8
Spitzenverstärkung (dBi): ~1,1, ~4,8, ~5,1, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12,7, ~-14,6, ~-19,7, ~-13,5
VSWR: ~1,9:1, ~1,6:1, ~1,3:1, ~1,6:1
Effizienz (%): ~36,4, ~45,6, ~41,2, ~38,7
Spitzenverstärkung (dBi): ~3,0, ~4,9, ~4,5, ~4,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-11,8, ~-15,4, ~-20,5, ~-12,8
VSWR: ~1,9:1, ~1,5:1, ~1,3:1, ~1,6:1
Effizienz (%): ~35,8, ~55,4, ~51,0, ~44,6
Spitzenverstärkung (dBi): ~2,3, ~5,1, ~5,2, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6B84BGFc","title":"Dach 5-in-1 4x 5GNR MIMO und GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"199 × 167 × 54","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-14.2","vswr":"~1.6:1","efficiency_percent":"~40.0","peakGain_dbi":"~3.0","averageGain_db":"~-4.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.6:1","efficiency_percent":"~45.7","peakGain_dbi":"~5.0","averageGain_db":"~-3.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-18.3","vswr":"~1.3:1","efficiency_percent":"~44.2","peakGain_dbi":"~4.6","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~36.8","peakGain_dbi":"~5.0","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-12.8","vswr":"~1.9:1","efficiency_percent":"~34.1","peakGain_dbi":"~1.1","averageGain_db":"~-4.8"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.3","vswr":"~1.6:1","efficiency_percent":"~48.2","peakGain_dbi":"~4.8","averageGain_db":"~-3.3"},{"range_mhz":"3300-5000","returnLoss_db":"~-18.5","vswr":"~1.4:1","efficiency_percent":"~43.7","peakGain_dbi":"~5.1","averageGain_db":"~-3.5"},{"range_mhz":"5150-5925","returnLoss_db":"~-10.8","vswr":"~1.9:1","efficiency_percent":"~37.8","peakGain_dbi":"~5.0","averageGain_db":"~-4.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-12.7","vswr":"~1.9:1","efficiency_percent":"~36.4","peakGain_dbi":"~3.0","averageGain_db":"~-4.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-14.6","vswr":"~1.6:1","efficiency_percent":"~45.6","peakGain_dbi":"~4.9","averageGain_db":"~-3.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-19.7","vswr":"~1.3:1","efficiency_percent":"~41.2","peakGain_dbi":"~4.5","averageGain_db":"~-3.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-13.5","vswr":"~1.6:1","efficiency_percent":"~38.7","peakGain_dbi":"~4.8","averageGain_db":"~-4.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~35.8","peakGain_dbi":"~2.3","averageGain_db":"~-4.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~55.4","peakGain_dbi":"~5.1","averageGain_db":"~-3.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-20.5","vswr":"~1.3:1","efficiency_percent":"~51.0","peakGain_dbi":"~5.2","averageGain_db":"~-3.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-12.8","vswr":"~1.6:1","efficiency_percent":"~44.6","peakGain_dbi":"~5.0","averageGain_db":"~-4.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","QZSS","Galileo"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
