Beschreibung
Diese hocheffiziente 6-in-1-Antenne ist für fortschrittliche 5G-, W-lan 6E/7- und GNSS-Konnektivitäten entwickelt und bietet robuste Leistung und Zuverlässigkeit für anspruchsvolle mobile, industrielle und öffentliche Sicherheitsanwendungen. Ihr ultrabreites MIMO-Design gewährleistet nahtlose Daten-, Sprach- und Navigationsabdeckung über mehrere Technologien hinweg, was sie ideal für Fahrzeugrouter, kritische Kommunikation, Flottenmanagement und industrielle Automatisierung macht. Das flache, bodenunabhängige Gehäuse ist IP67/IP69 zertifiziert für maximale Haltbarkeit und Schutz gegen Wasser- und UV-Einwirkung und sichert den Langzeitbetrieb in rauen Umgebungen. Für einfache Schraubbefestigung konzipiert, unterstützt sie eine breite Palette drahtloser Breitband-, privater Netzwerk- und präziser Navigationsanwendungen.
Konnektivitäten
3× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
- Kabellänge: 300 cm
- Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)
Installation / Umwelt

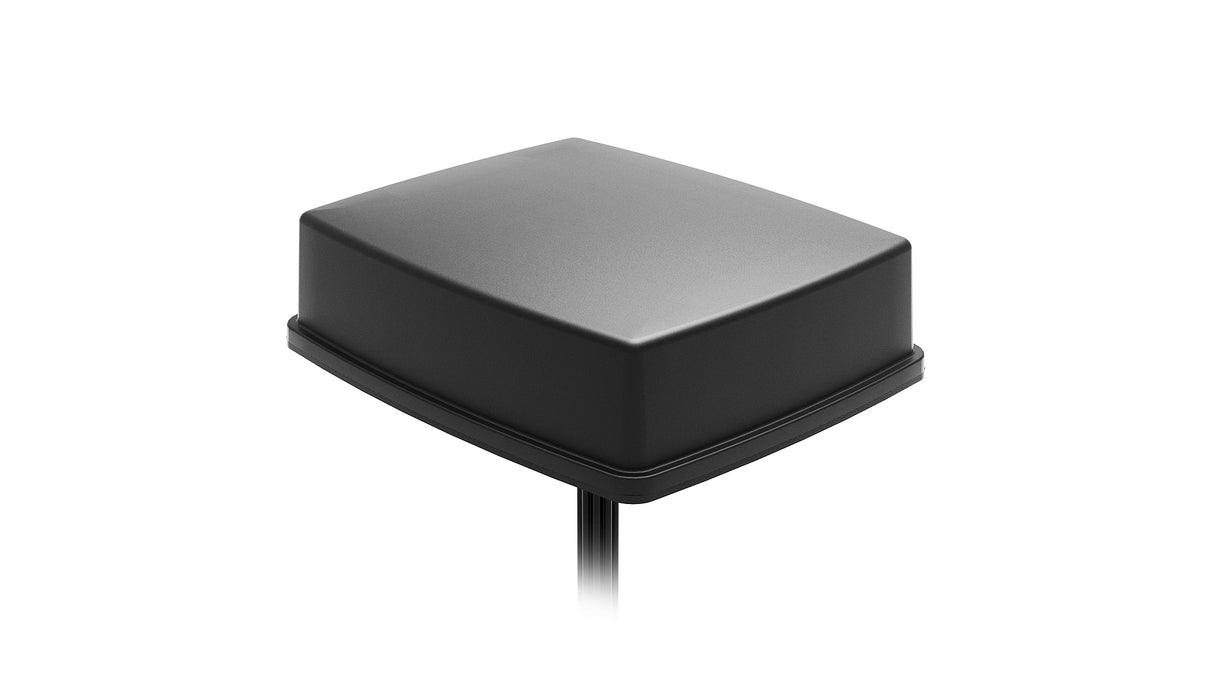

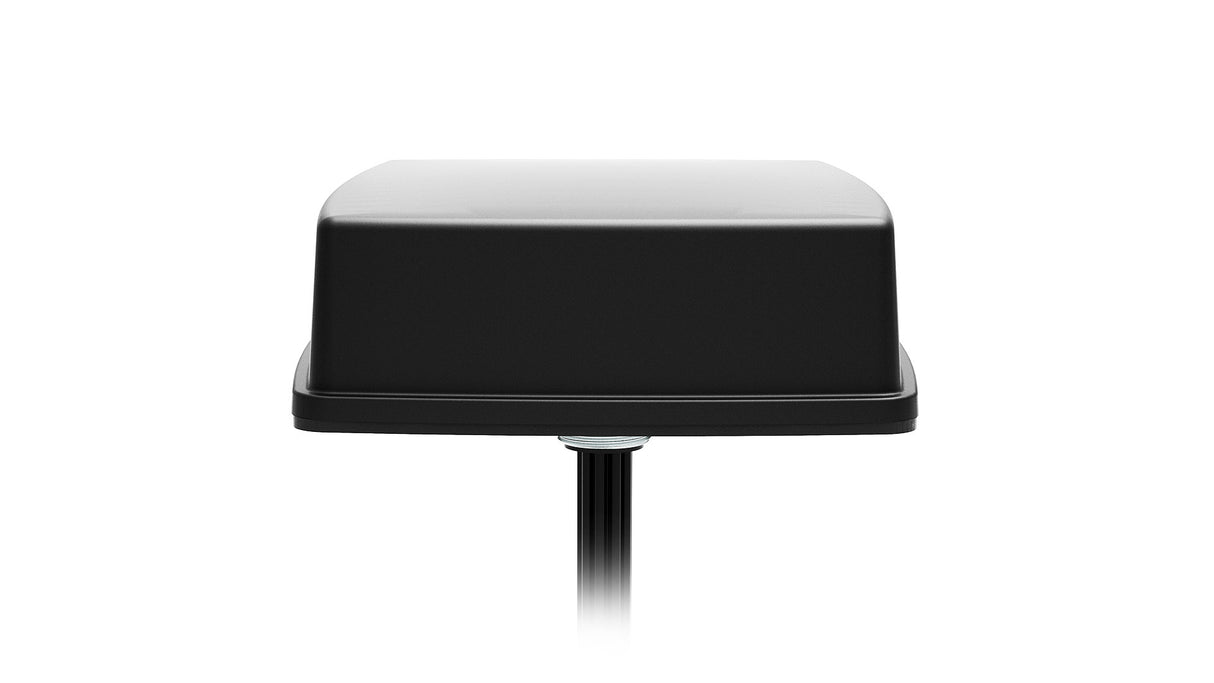

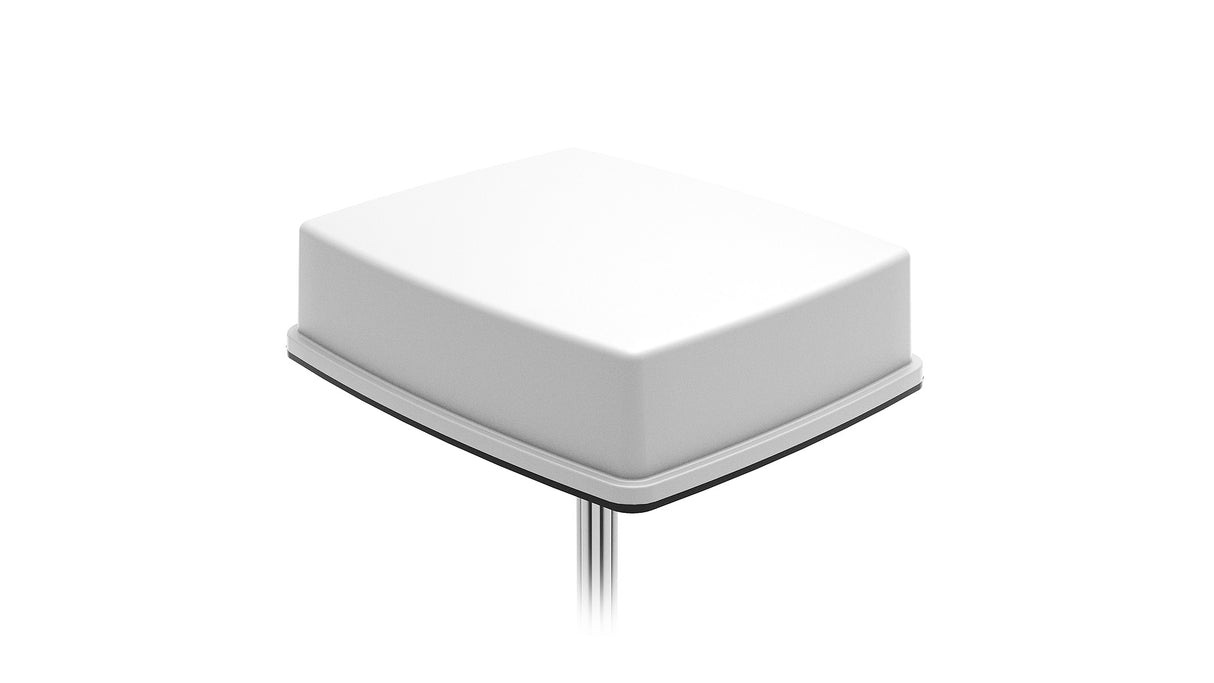

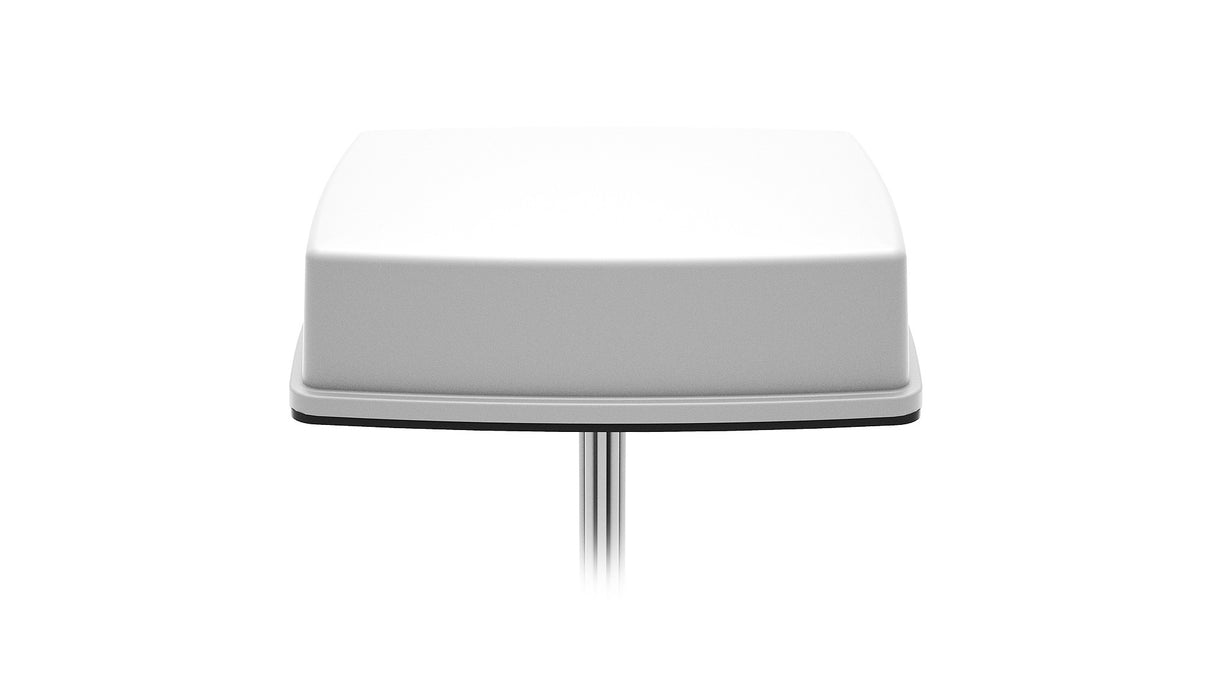

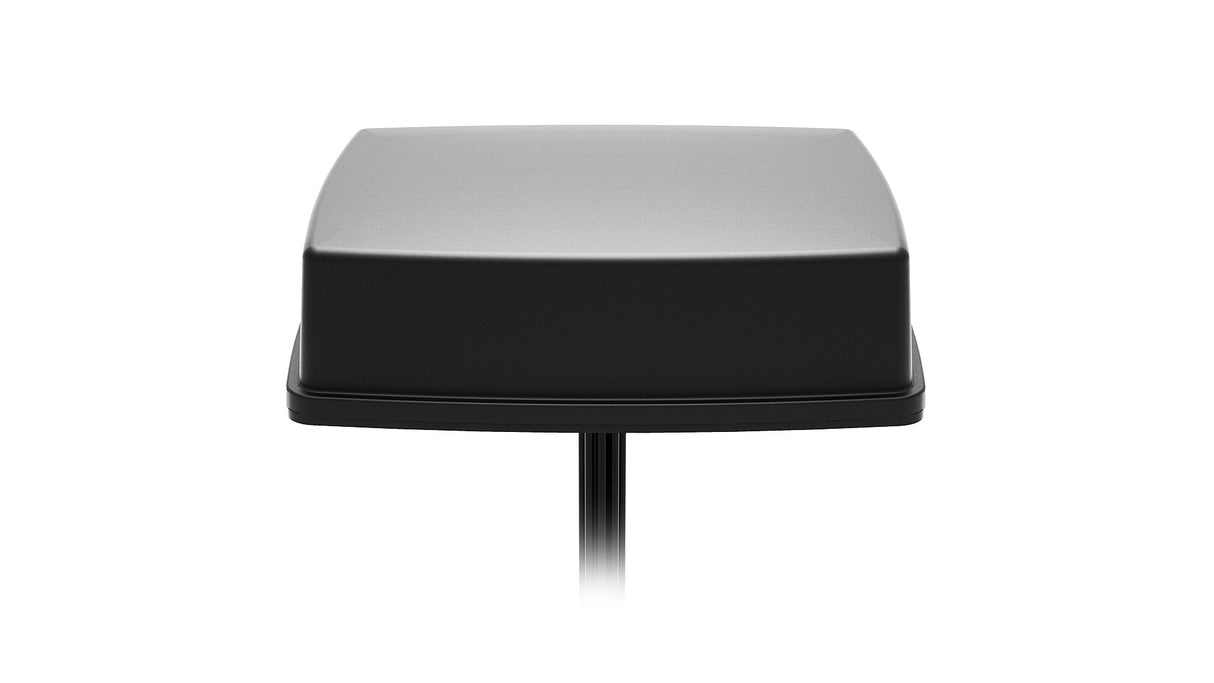

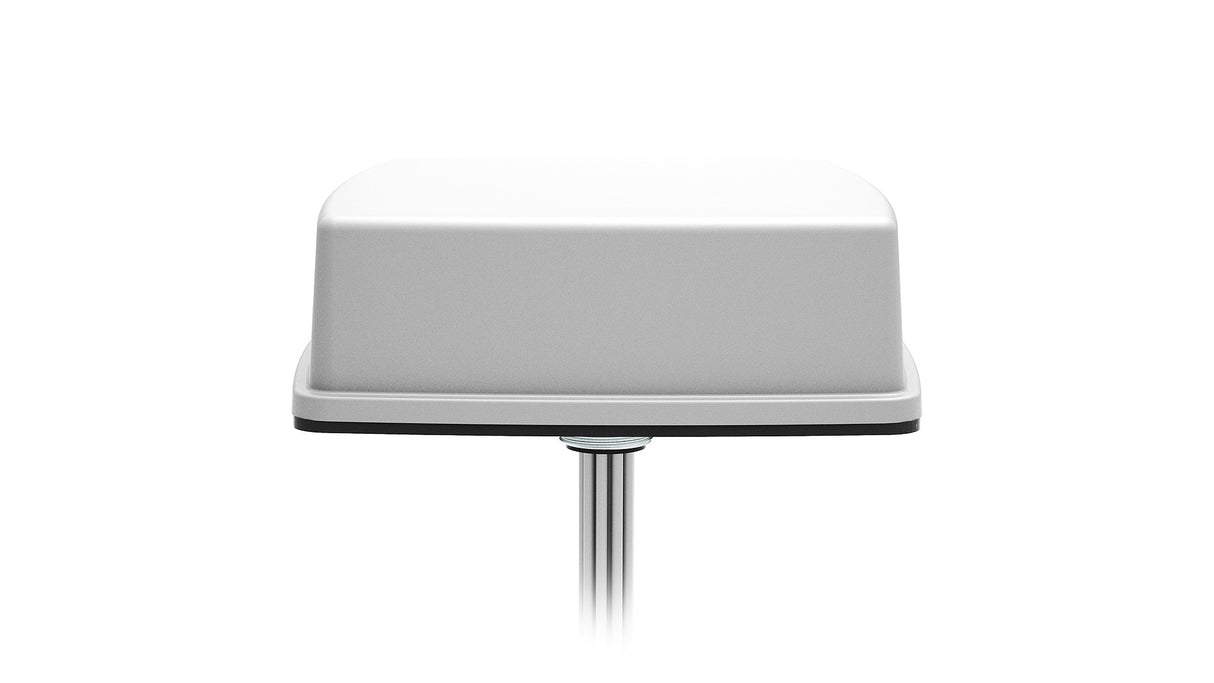

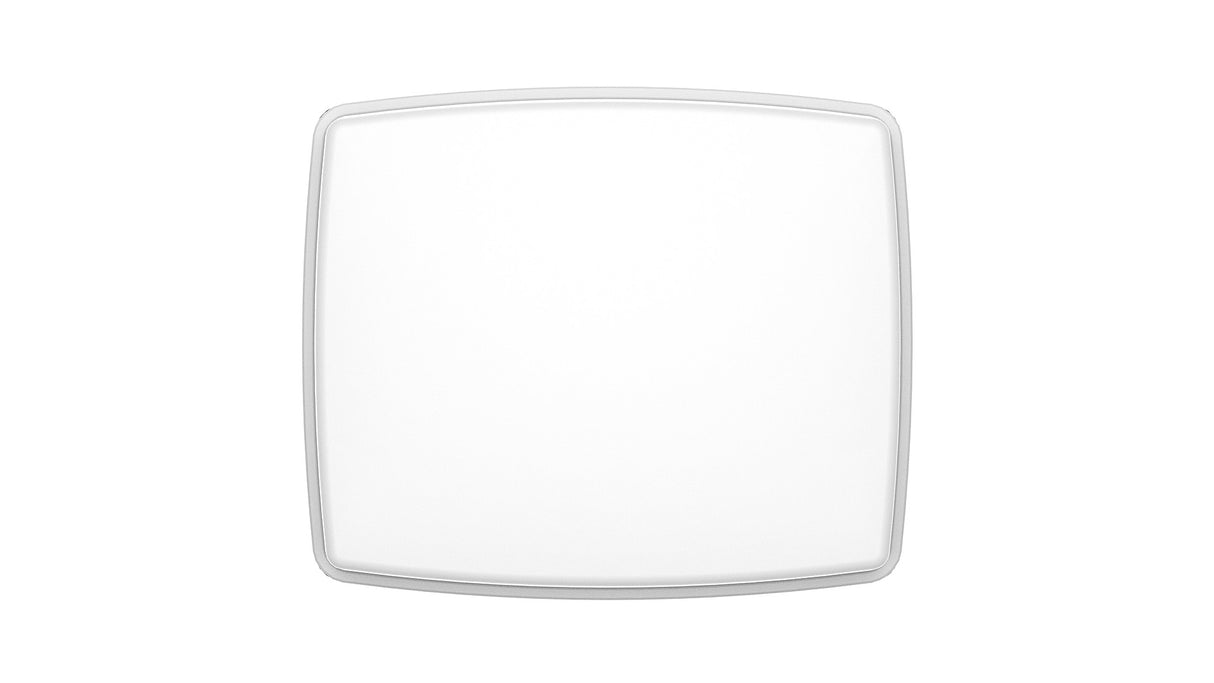

Diese bodenunabhängige Antenne kann einfach mit der Schraubbefestigung montiert werden, die zuverlässige und dauerhafte Installationen an Fahrzeugen oder anderen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69 zertifiziertem ASA UV-beständigem Material gefertigt, das Langlebigkeit mit höchstem Schutz gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B86BGFk Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen verlustarmen D302-Kabeln (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) geliefert, können aber bei Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.
Alle Produkte werden ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen dabei vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Positionierung: Extern
LPWAN- & IoT-Kommunikation: LPWA, SigFox, LoRa
Montage: Schraubbefestigung
Satelitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 199 × 167 × 53 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14,2, ~-15,4, ~-18,3, ~-9,2
VSWR: ~1,6:1, ~1,6:1, ~1,3:1, ~2,1:1
Effizienz (%): ~40,0, ~45,7, ~44,2, ~36,8
Spitzenverstärkung (dBi): ~3,0, ~5,0, ~4,6, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12,8, ~-15,3, ~-18,5, ~-10,8
VSWR: ~1,9:1, ~1,6:1, ~1,4:1, ~1,9:1
Effizienz (%): ~34,1, ~48,2, ~43,7, ~37,8
Spitzenverstärkung (dBi): ~1,1, ~4,8, ~5,1, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12,7, ~-14,6, ~-19,7, ~-13,5
VSWR: ~1,9:1, ~1,6:1, ~1,3:1, ~1,6:1
Effizienz (%): ~36,4, ~45,6, ~41,2, ~38,7
Spitzenverstärkung (dBi): ~3,0, ~4,9, ~4,5, ~4,8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,5:1, ~1,2:1, ~1,5:1
Effizienz (%): ~55,6, ~51,9, ~37,5
Spitzenverstärkung (dBi): ~4,3, ~6,7, ~6,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,5:1, ~1,2:1, ~1,6:1
Effizienz (%): ~50,0, ~49,7, ~41,1
Spitzenverstärkung (dBi): ~4,1, ~6,8, ~6,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 6 - GPS/GLONASS
Standards: GPS, GLONASS, QZSS, Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
