Beschreibung
Diese hocheffiziente 6-in-1-Antenne ist für fortschrittliche 5G-, W-lan 6E/7- und GNSS-Konnektivitäten entwickelt und bietet robuste Leistung und Zuverlässigkeit für anspruchsvolle mobile und industrielle Anwendungen. Ihr ultrabreites MIMO-Design gewährleistet überlegene Signalqualität und Abdeckung, was sie ideal für kritische Kommunikation, öffentliche Sicherheit, Transport und industrielle Automatisierung macht. Das flache, robuste Gehäuse ist IP67/IP69 zertifiziert für maximalen Schutz gegen Wasser und Staub, während die Bodenunabhängigkeit flexible Installationen an Fahrzeugen oder festen Strukturen ermöglicht. Anwendungsbereiche umfassen drahtloses Breitband, private Netzwerke, Flottenmanagement, Telematik und präzise Navigation.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
3× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/ISM)
- Kabellänge: 300 cm
- Kabeltyp: D302 (5GNR/W-lan 6E/ISM), LL100 (GNSS)
Installation / Umwelt

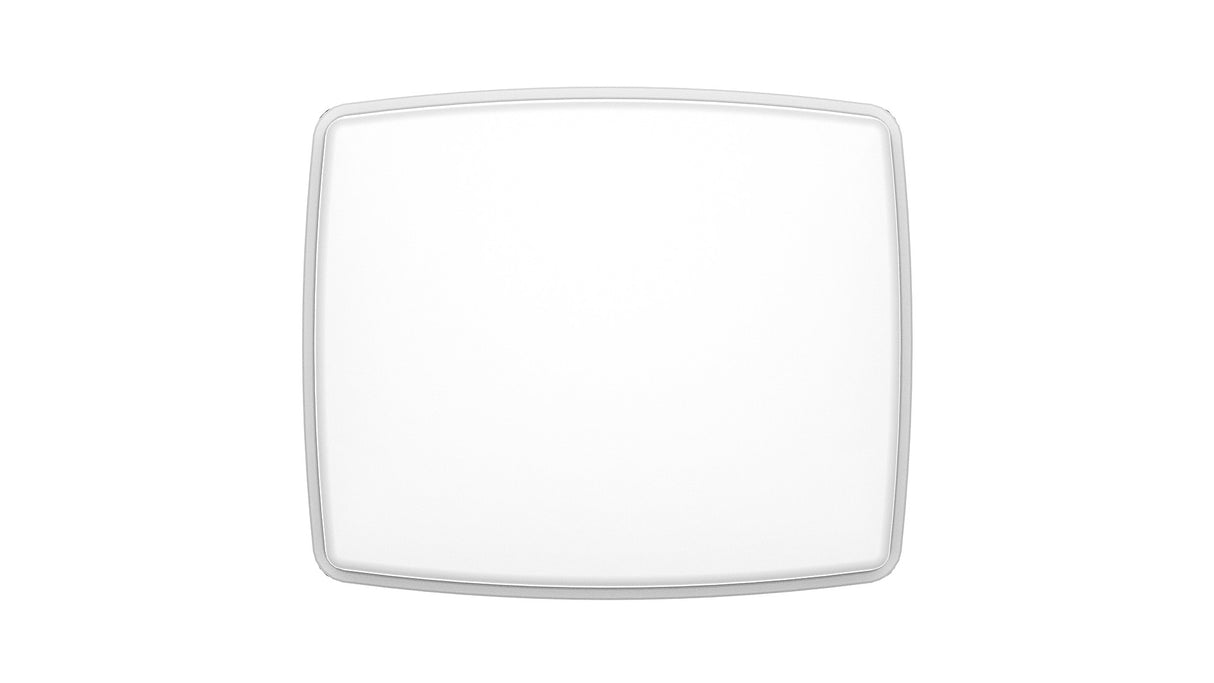

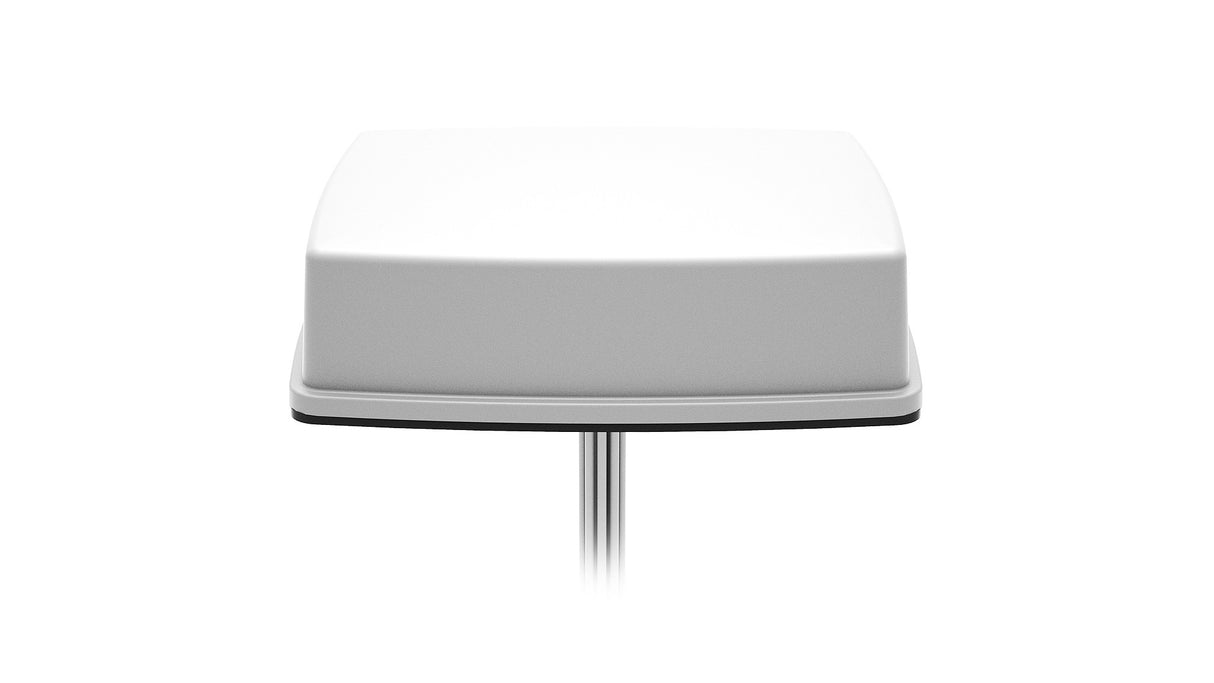

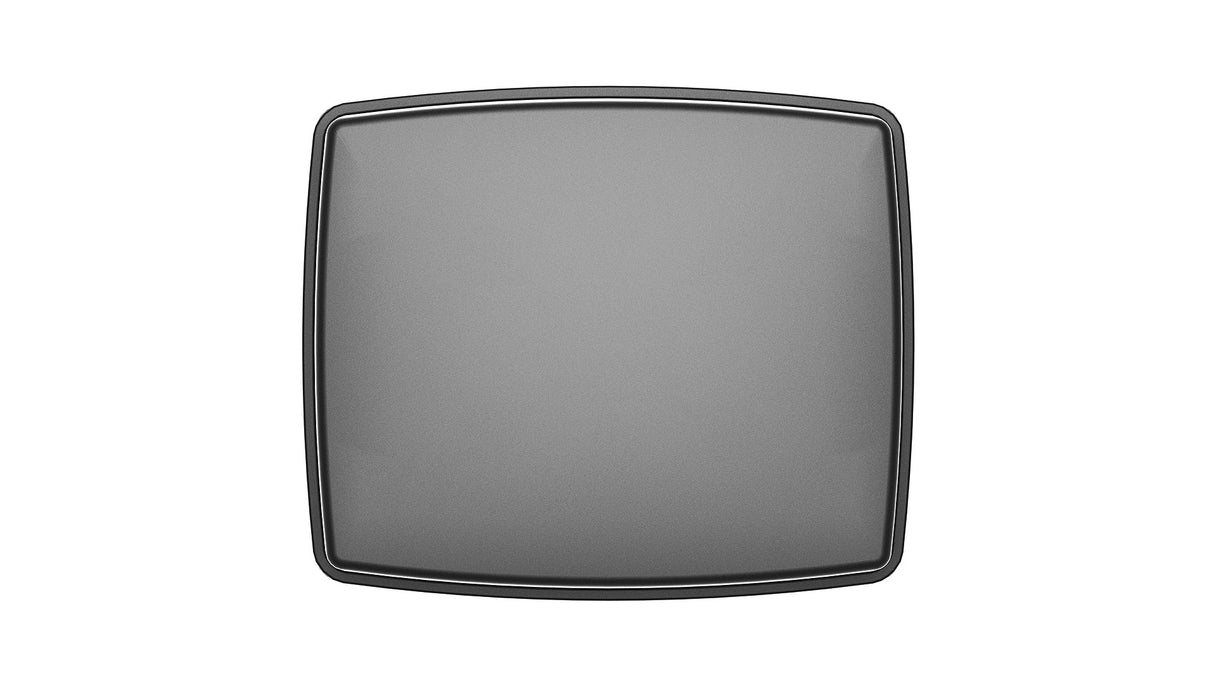

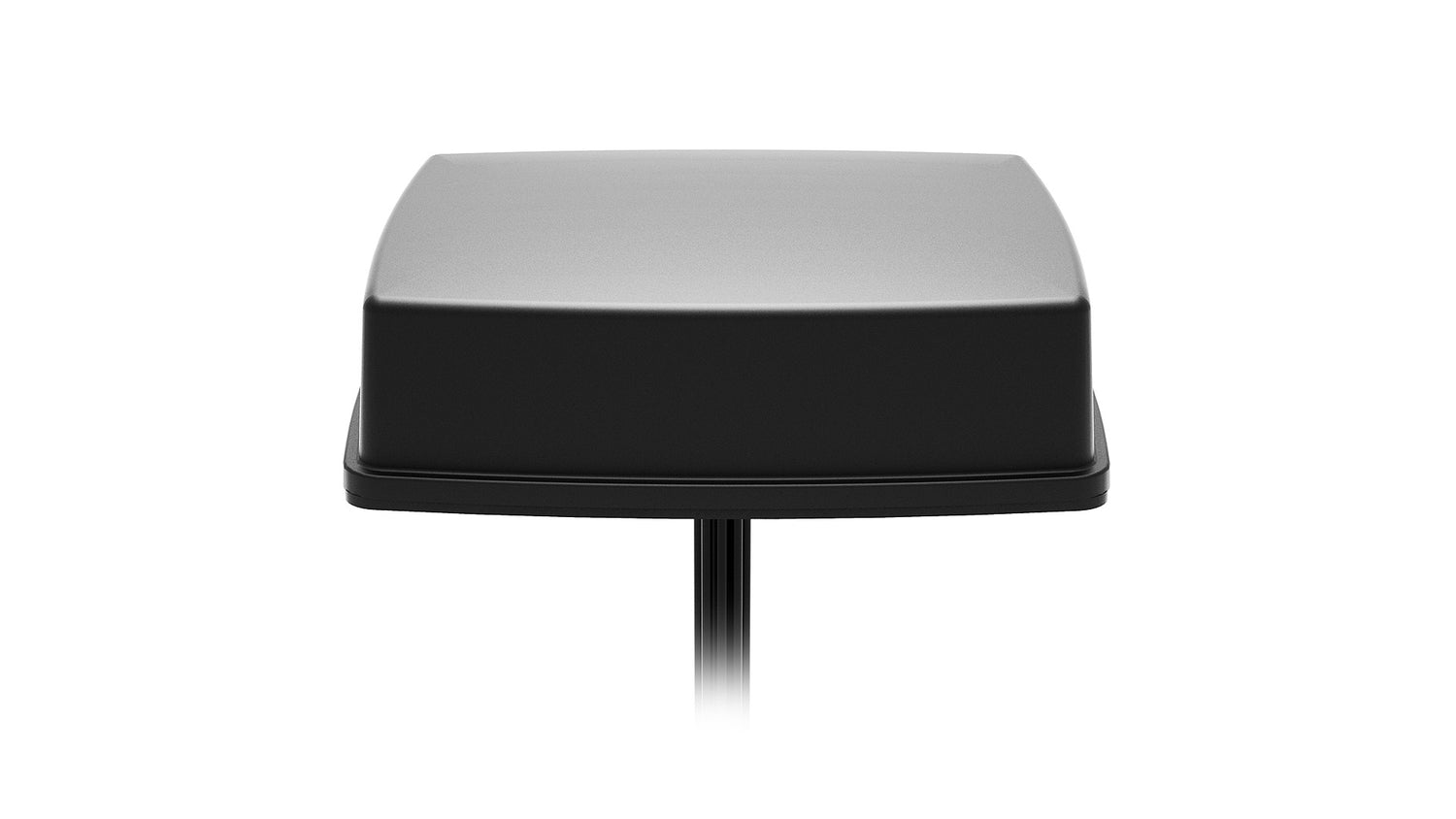

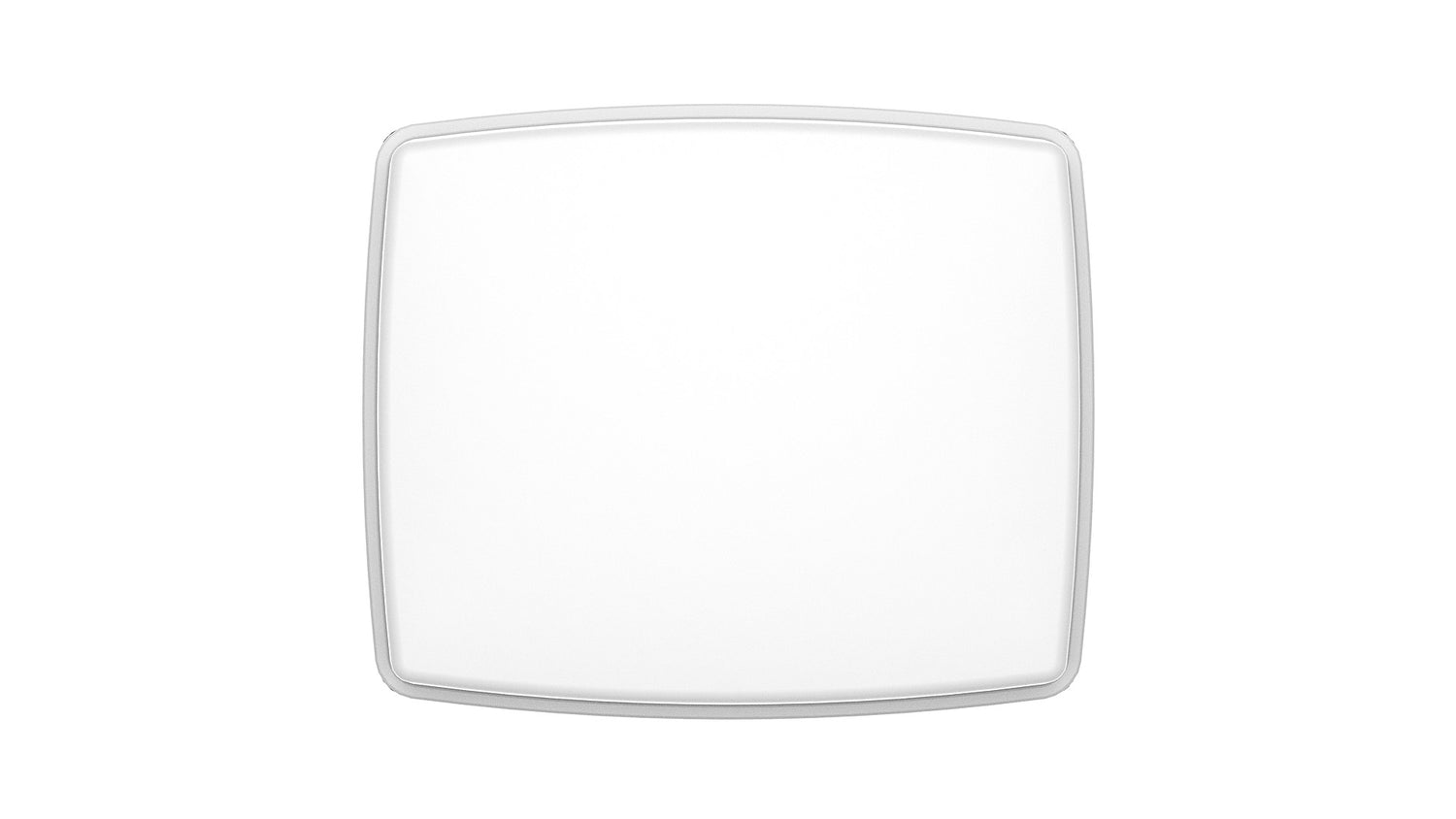

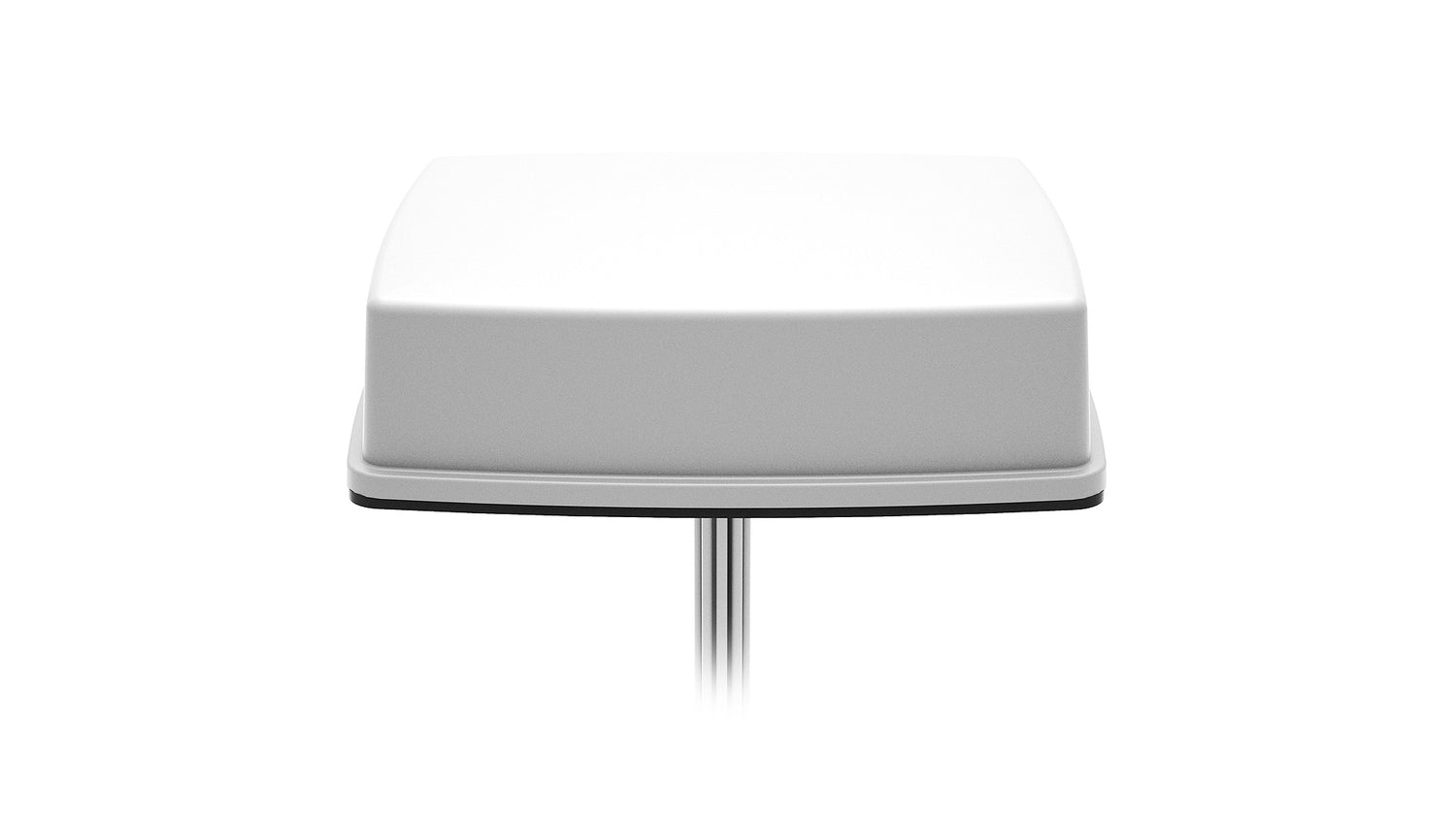

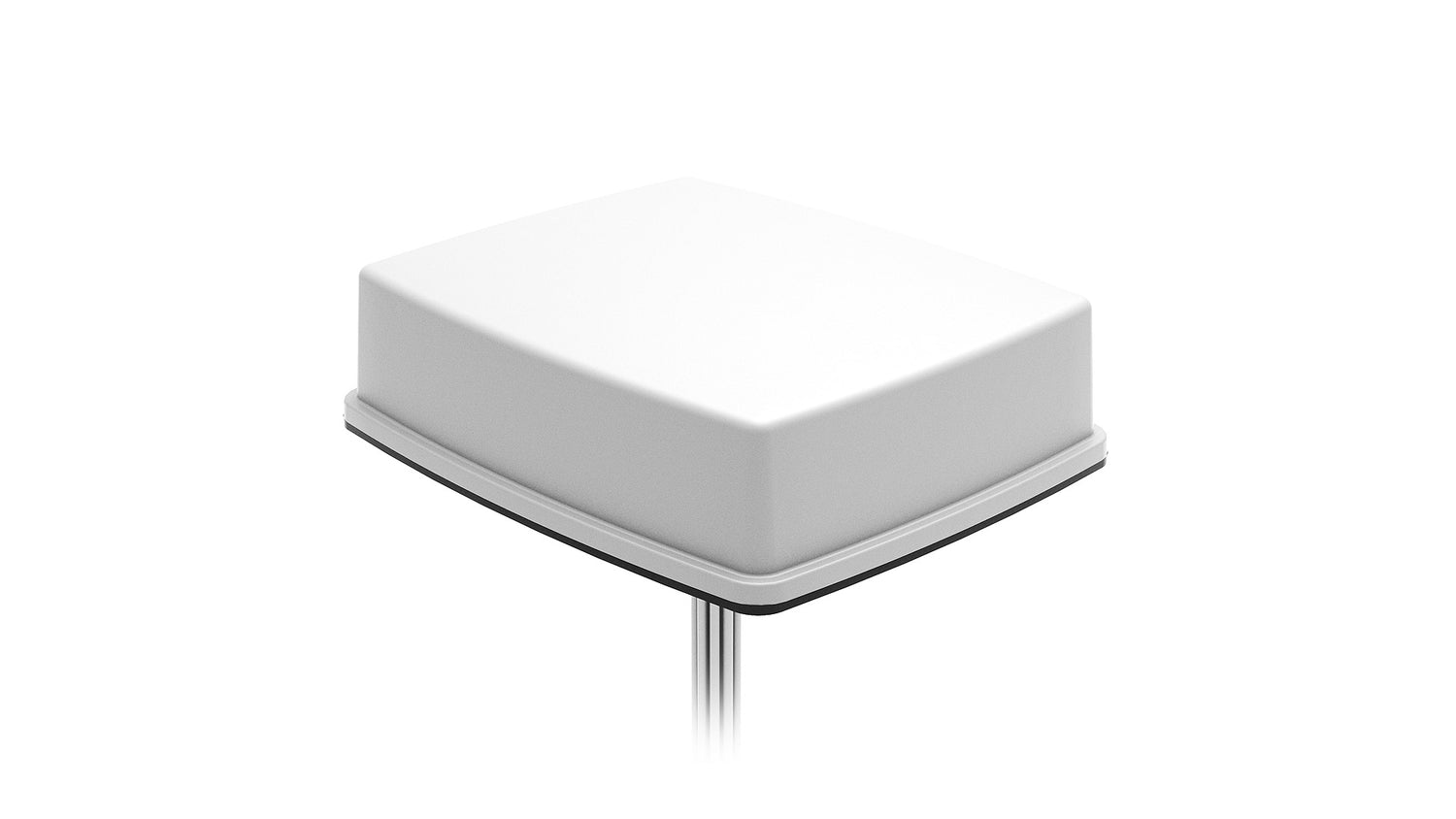

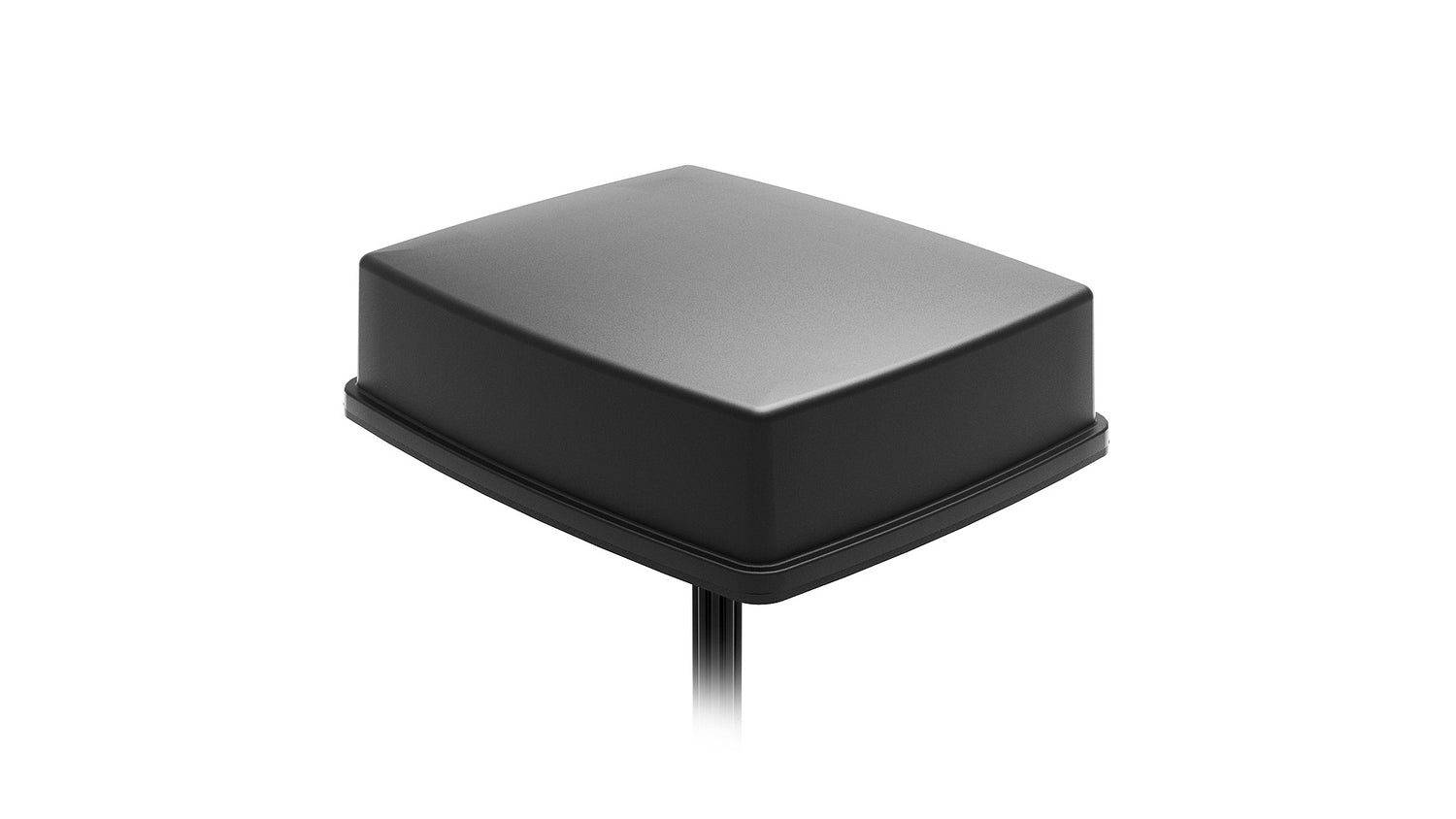

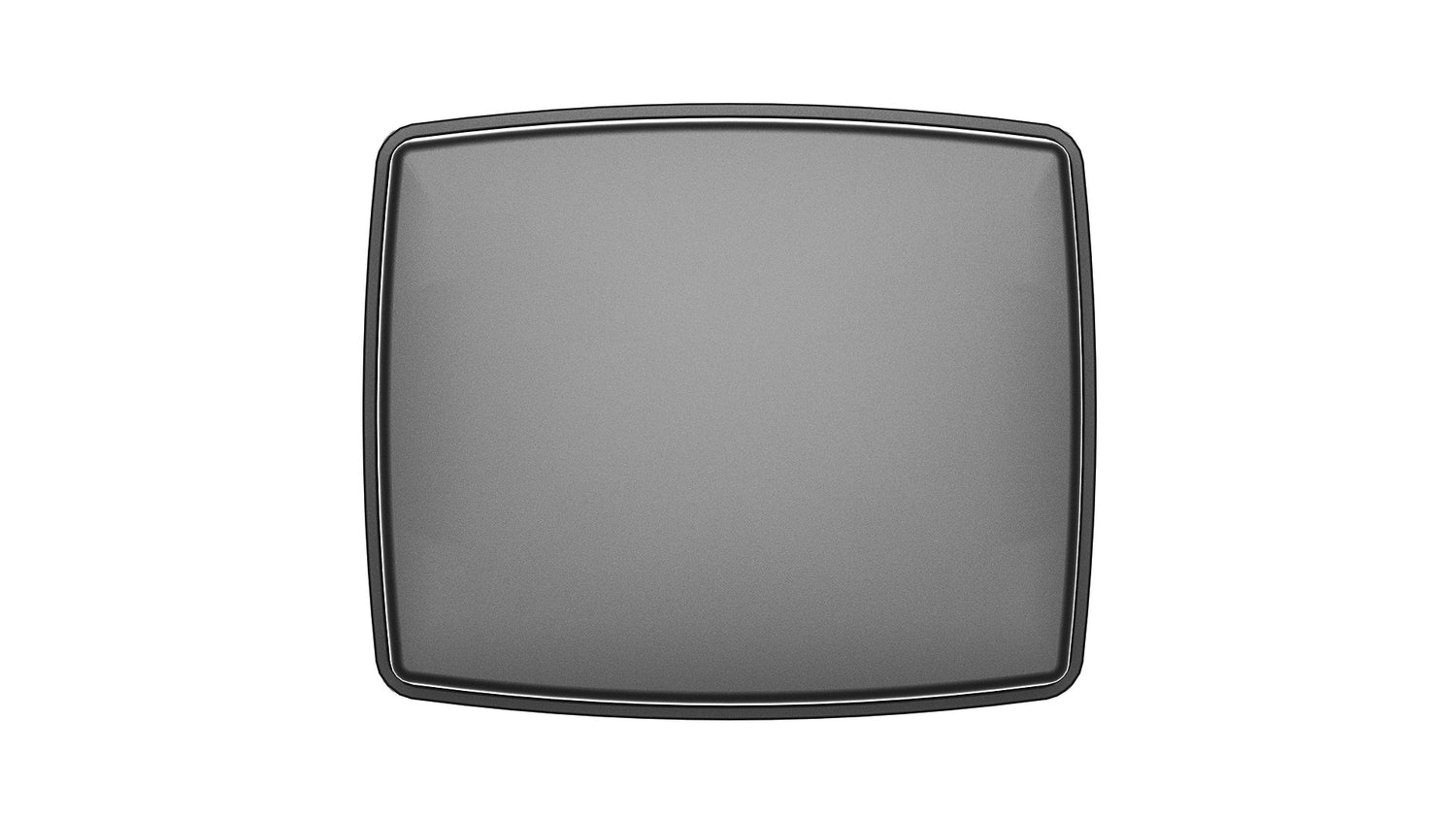

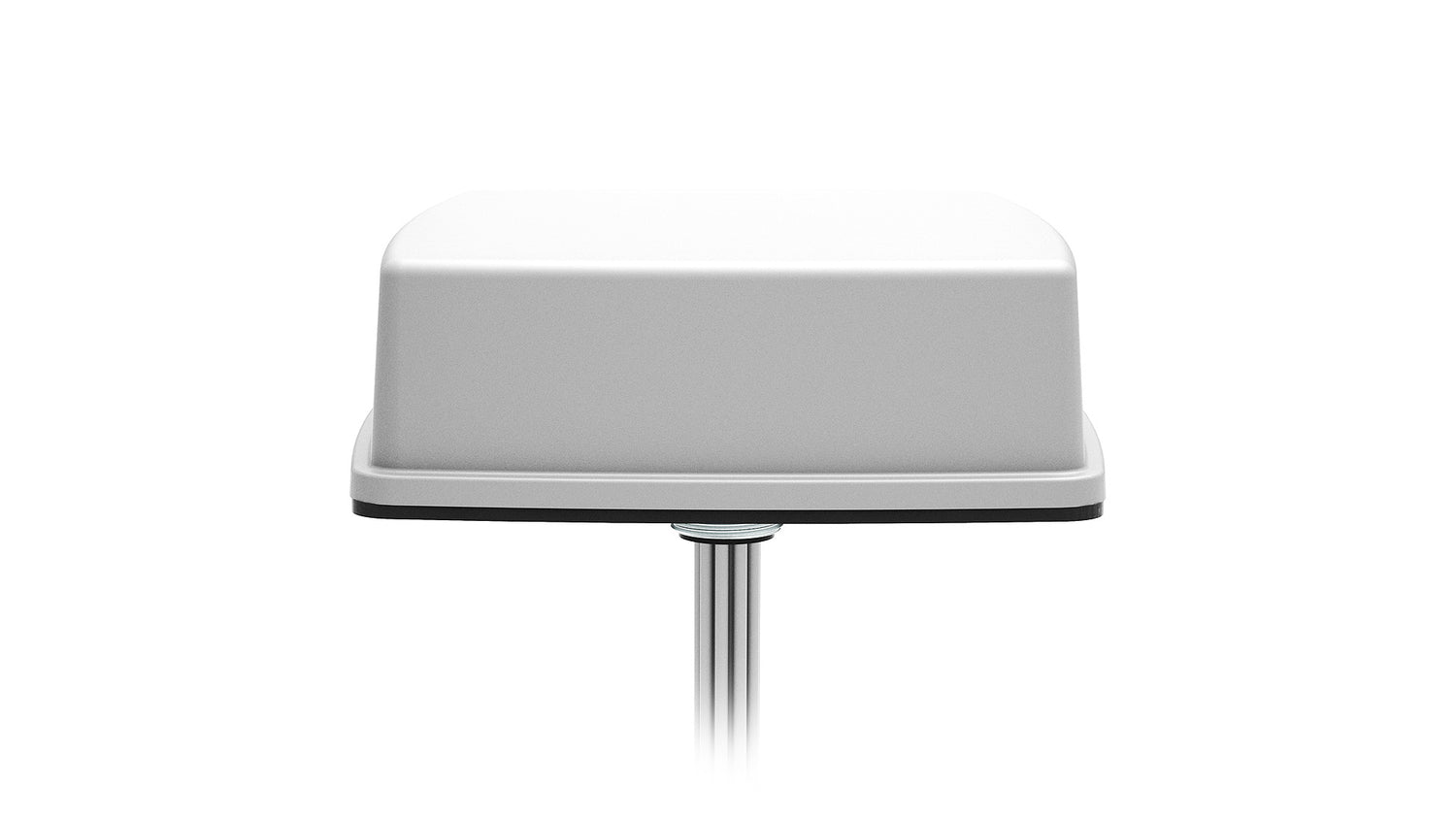

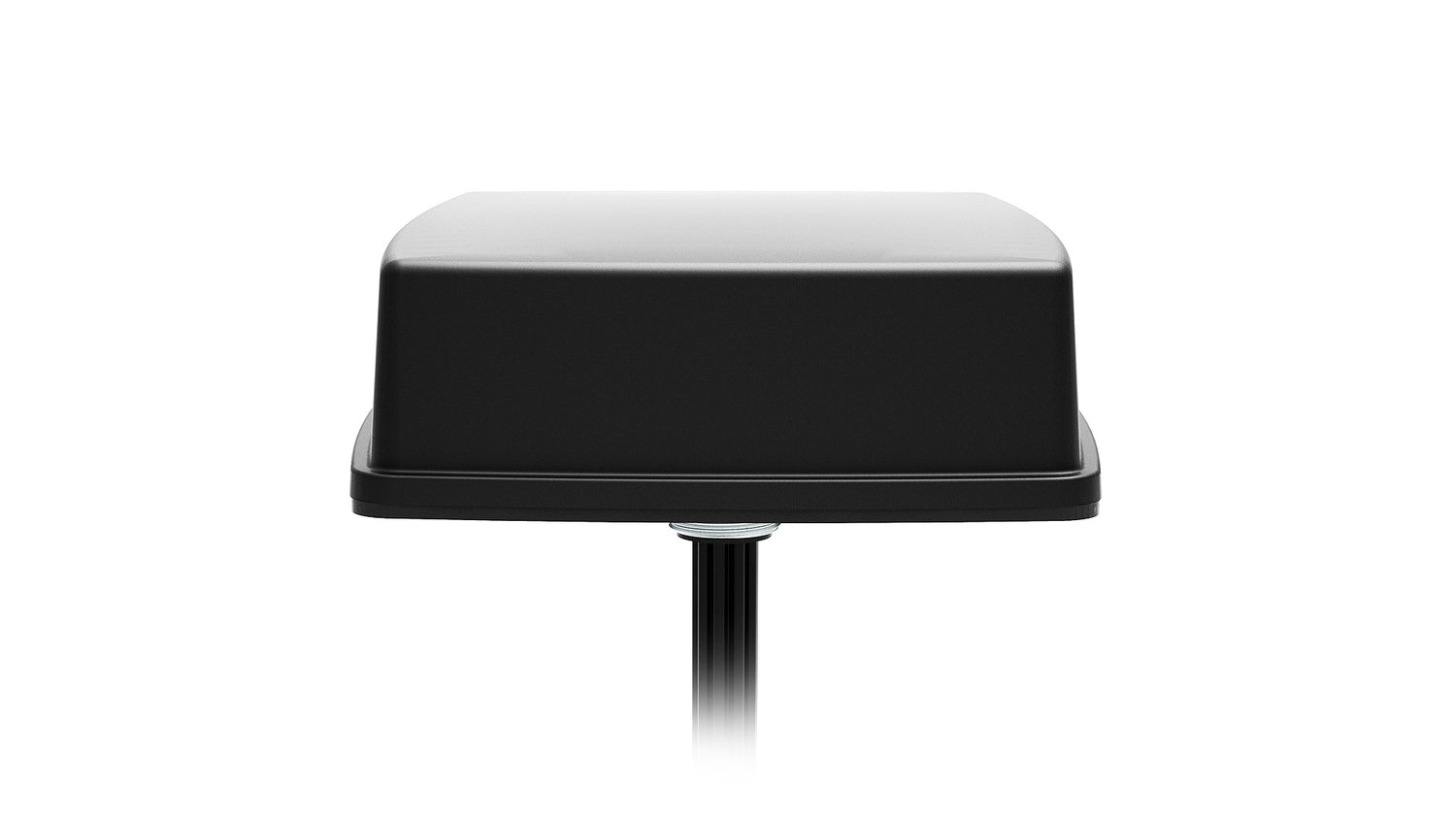

Diese bodenunabhängige Antenne kann einfach mit der Schraubbefestigung montiert werden, die zuverlässige und dauerhafte Installationen an Fahrzeugen oder anderen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69 zertifiziertem ASA UV-beständigem Material gefertigt, das Langlebigkeit mit höchstem Schutz gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B86BGFm Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E ISM) und werden mit 300 cm langen Low-Loss D302 (5GNR/W-lan 6E ISM)/ LL100 (GNSS) Kabeln geliefert, können aber bei Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennen-Gehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere erfahrenen Ingenieure für Unterstützung bei der Antennenauswahl oder individuellen Anforderungen.
Alle Produkte werden ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen dabei vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Positionierung: Extern
LPWAN & IoT-Kommunikation: LPWA, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 199 × 167 × 53 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-14,2, ~-15,4, ~-18,3, ~-9,2
VSWR: ~1,6:1, ~1,6:1, ~1,3:1, ~2,1:1
Effizienz (%): ~40,0, ~45,7, ~44,2, ~36,8
Spitzenverstärkung (dBi): ~3,0, ~5,0, ~4,6, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-12,8, ~-15,3, ~-18,5, ~-10,8
VSWR: ~1,9:1, ~1,6:1, ~1,4:1, ~1,9:1
Effizienz (%): ~34,1, ~48,2, ~43,7, ~37,8
Spitzenverstärkung (dBi): ~1,1, ~4,8, ~5,1, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,2:1, ~1,5:1
Effizienz (%): ~55,6, ~51,9, ~37,5
Spitzenverstärkung (dBi): ~4,3, ~6,7, ~6,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,2:1, ~1,6:1
Effizienz (%): ~50,0, ~49,7, ~41,1
Spitzenverstärkung (dBi): ~4,1, ~6,8, ~6,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,2:1, ~1,6:1
Effizienz (%): ~58,0, ~49,7, ~36,5
Spitzenverstärkung (dBi): ~4,4, ~6,7, ~5,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 6 - GPS/GLONASS
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
