2J  |  Artikelnummer: 2J6B86JBGFf-B16J

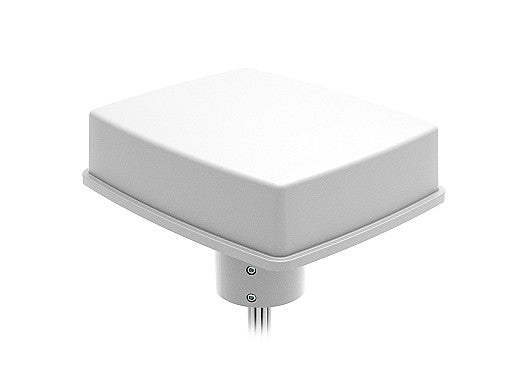

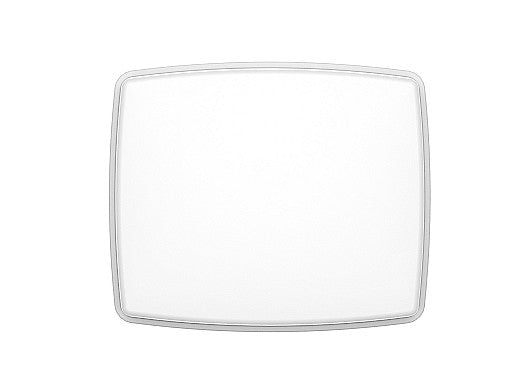

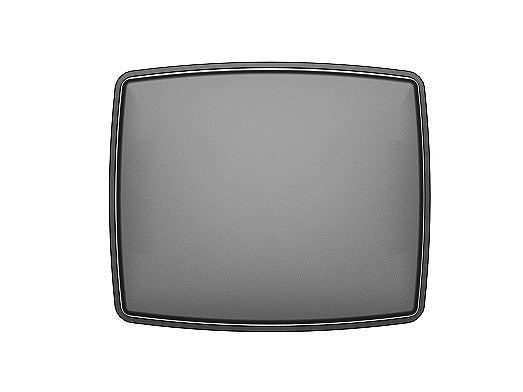

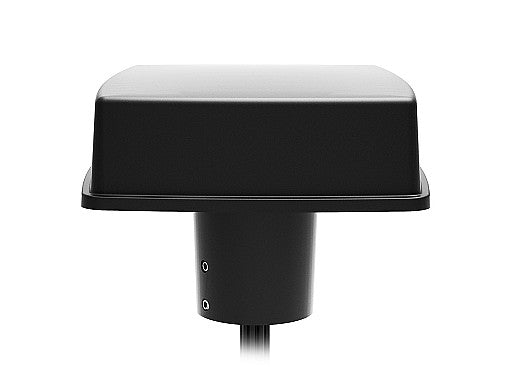

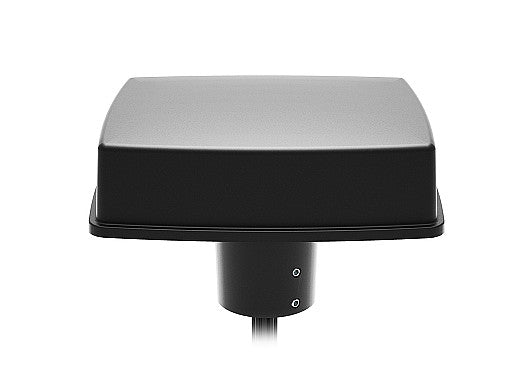

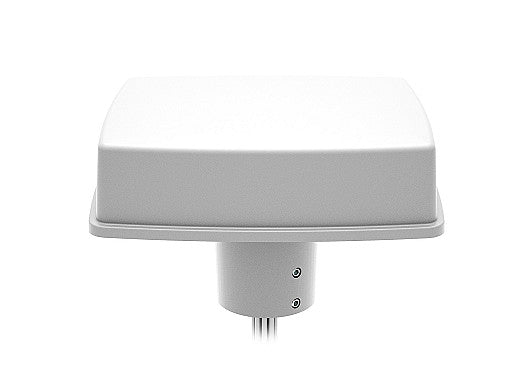

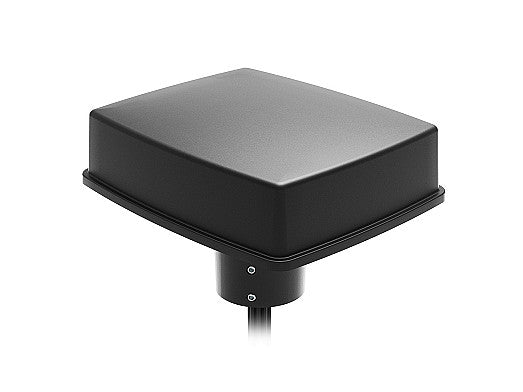

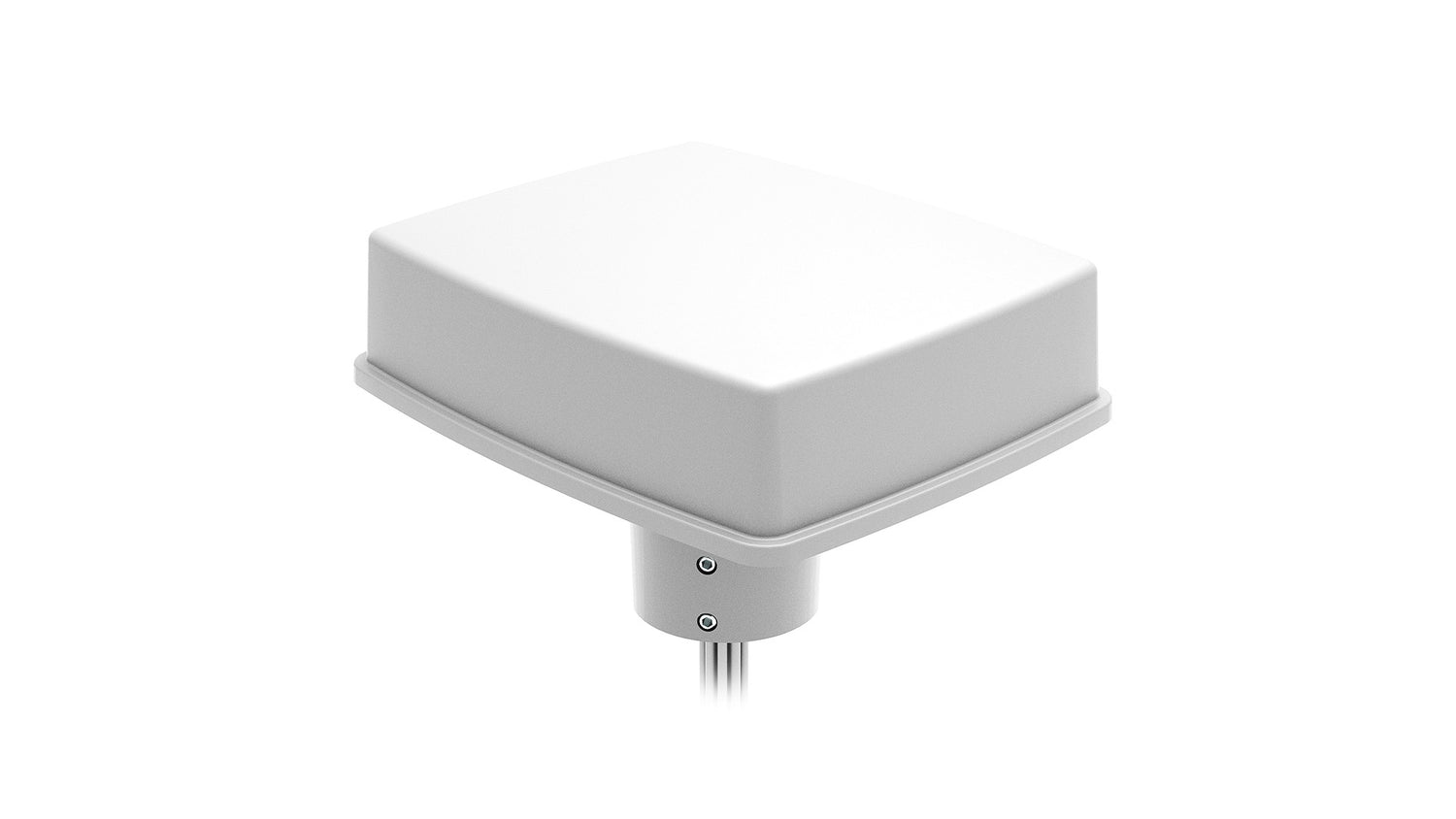

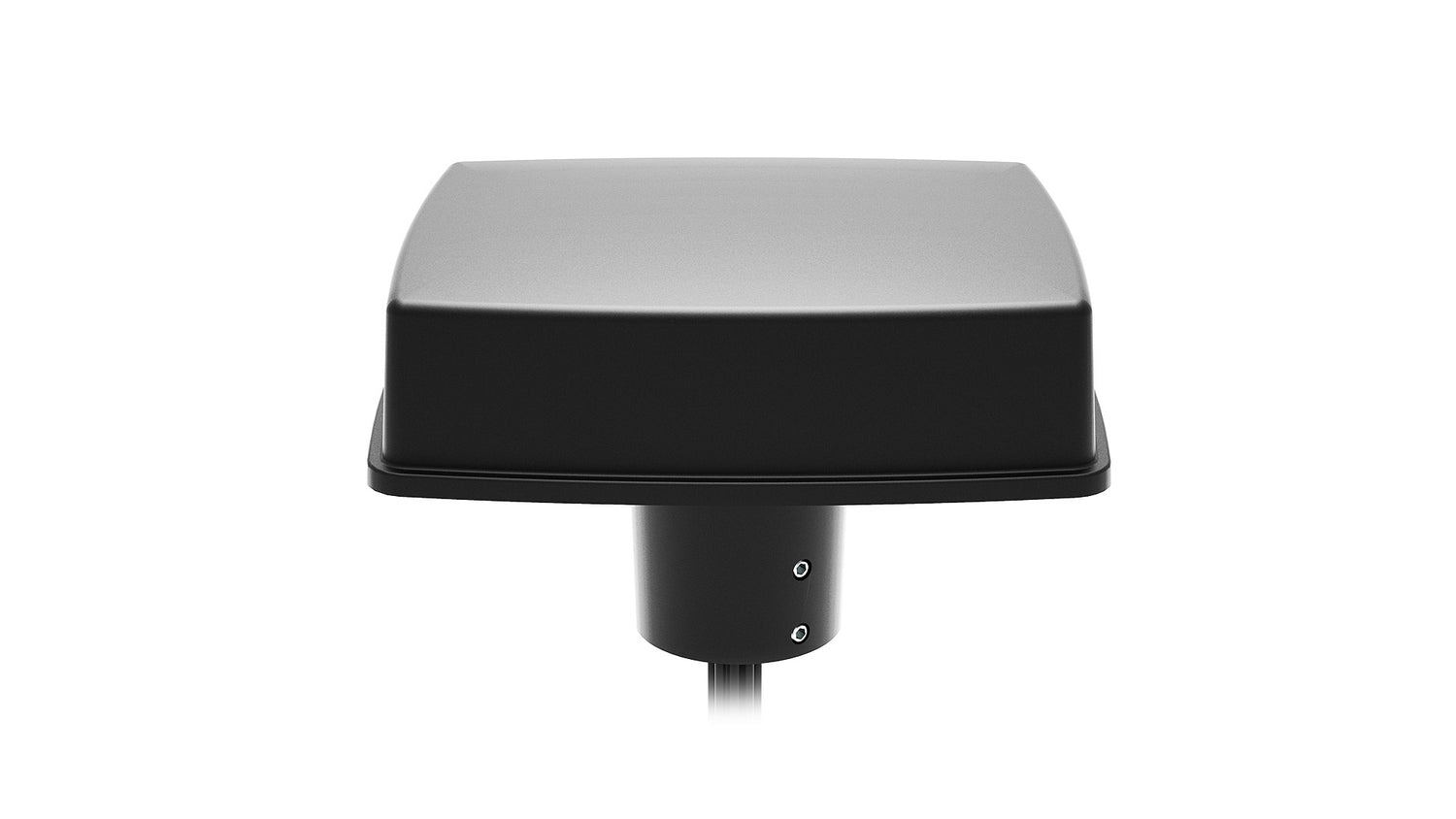

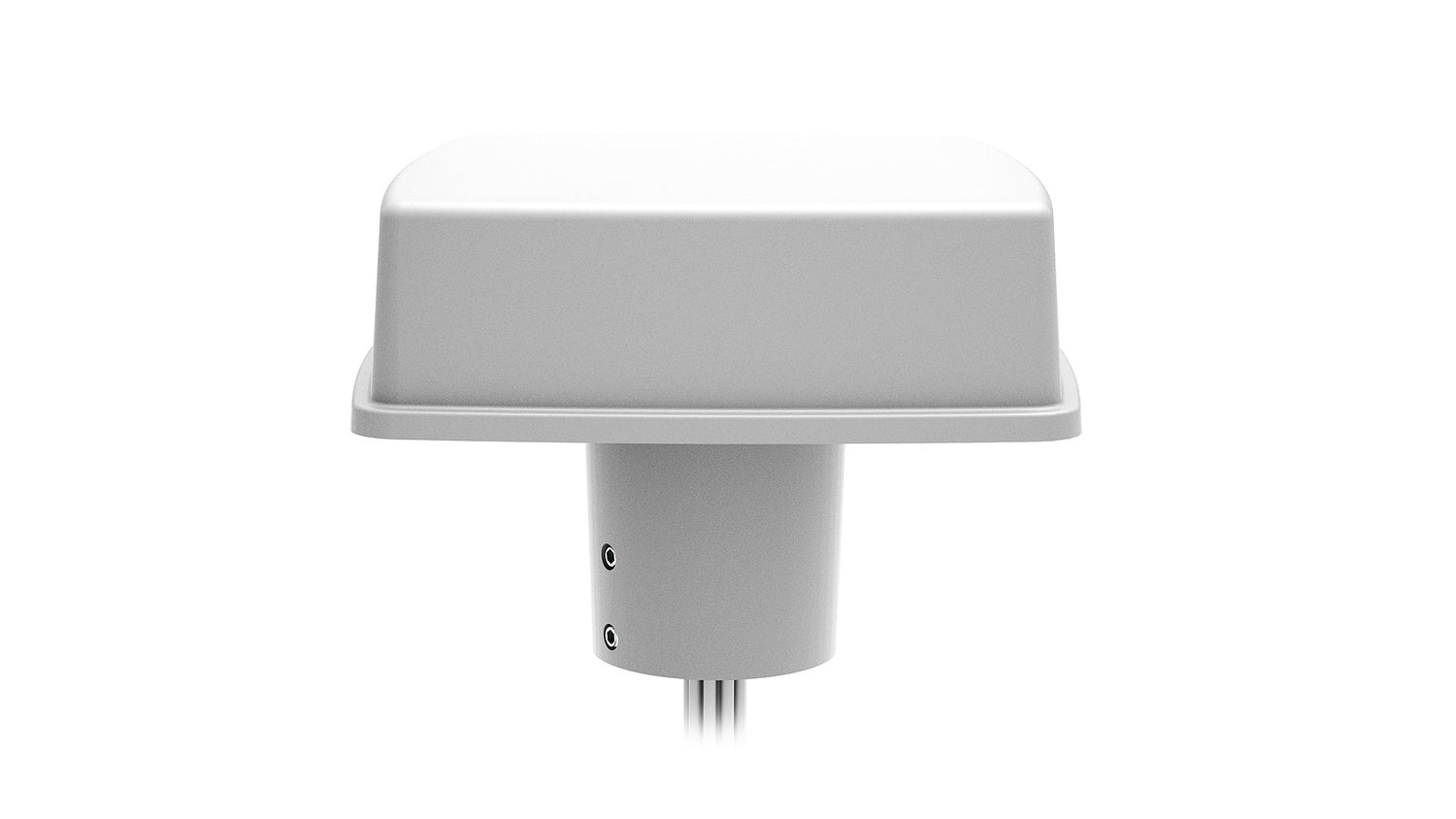

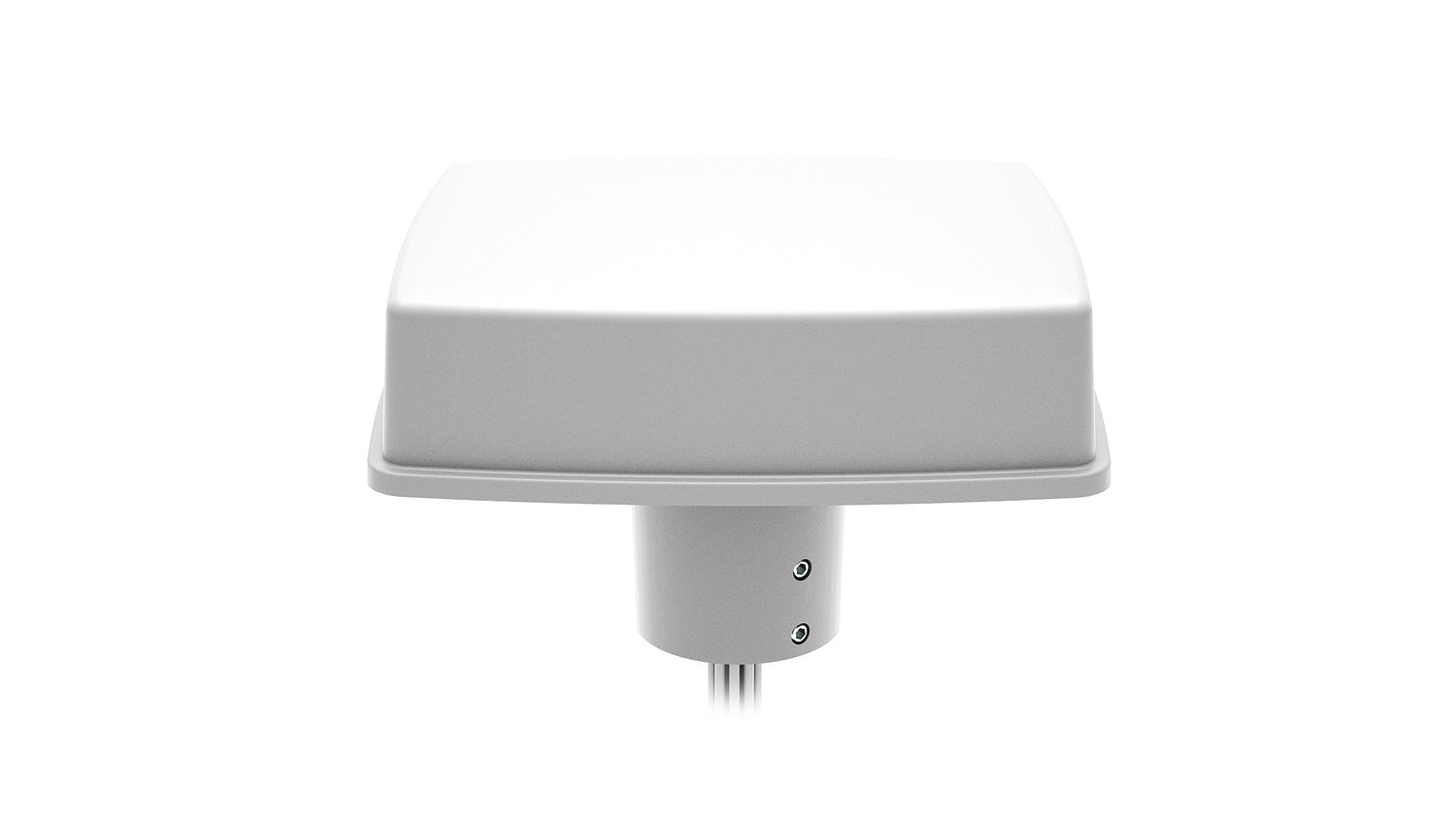

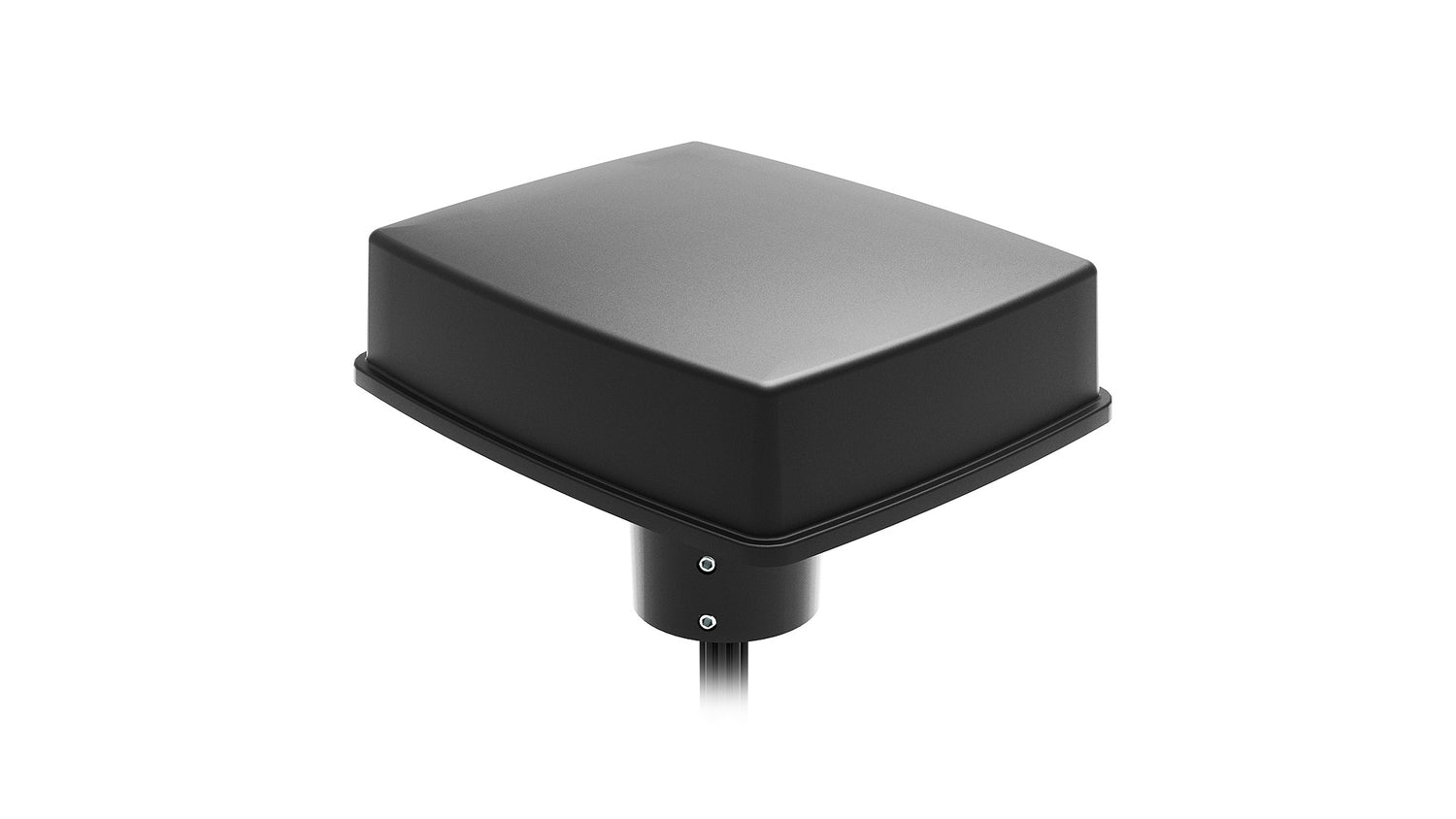

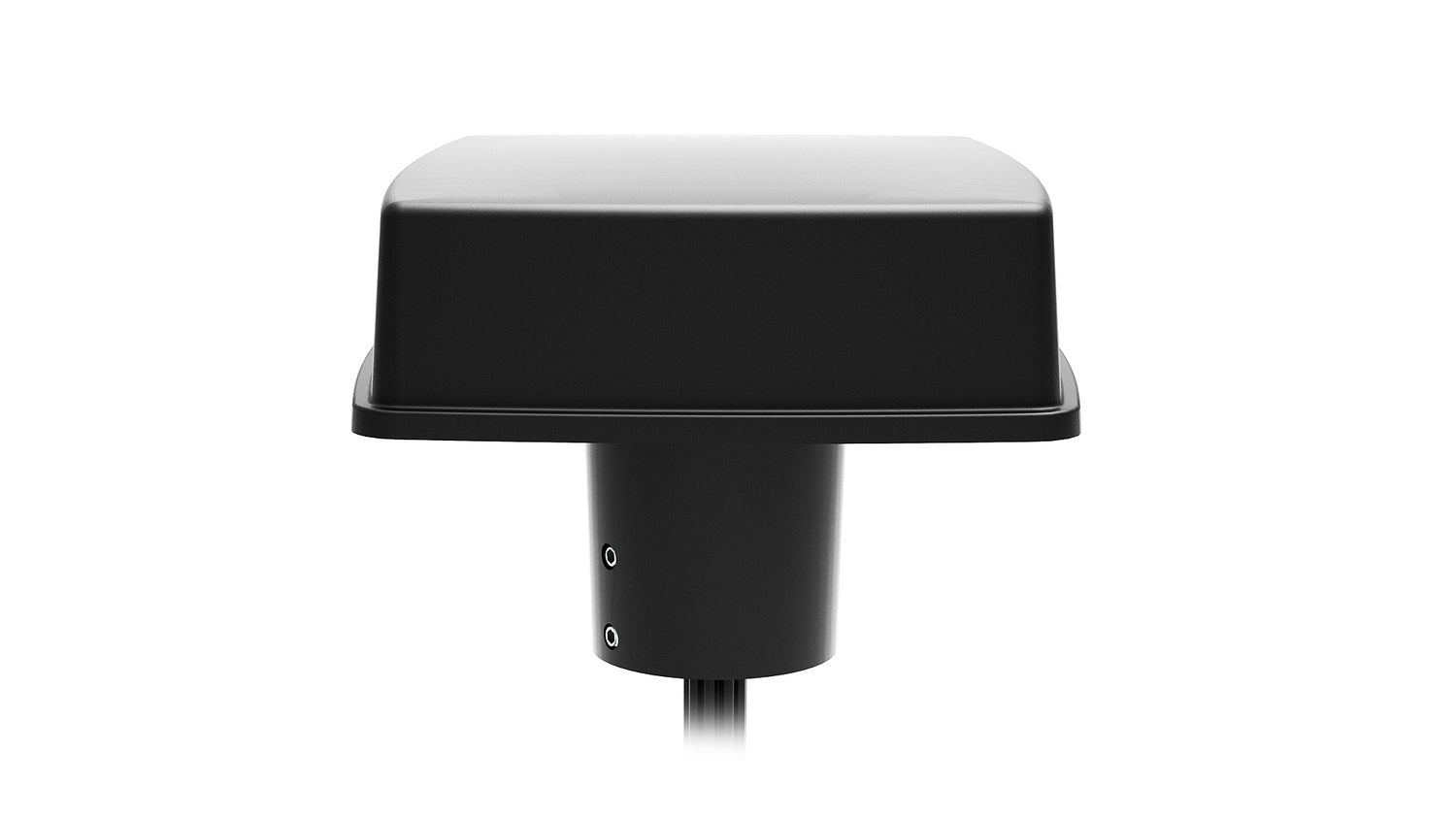

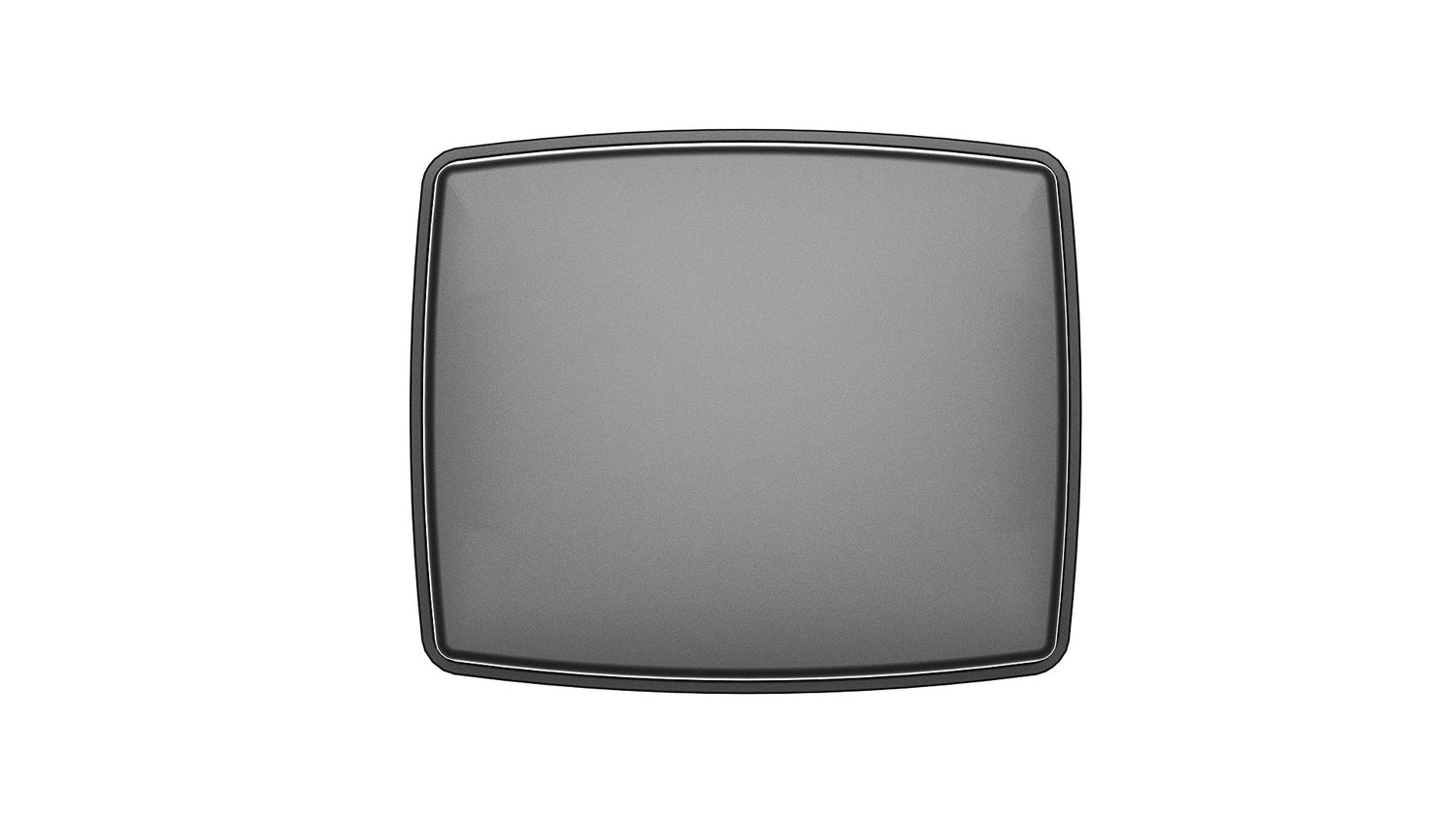

2J6B86JBGFf-B16J 5G, GNSS, Wi-Fi 6E/7, ISM Kombination Antenne 9-in-1 SMA-M/RPSMA-M 300cm IP69

€233,35
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese hocheffiziente 9-in-1-Kombinationsantenne ist für fortschrittliche 5G-, W-lan 6E/7-, ISM- und GNSS-Konnektivitäten entwickelt und bietet robuste Leistung und Zuverlässigkeit für kritische Kommunikationsanwendungen. Ihr ultrabreites MIMO-Design gewährleistet überlegene Signalqualität und Abdeckung, was sie ideal für anspruchsvolle Anwendungen wie öffentliche Sicherheit, Transport, industrielle Automatisierung und präzise Navigation macht. Das flache, mastmontierbare Gehäuse ist IP67/IP69 zertifiziert für maximale Haltbarkeit und Schutz vor rauen Umweltbedingungen. Für eine einfache Installation konzipiert, unterstützt diese Antenne eine breite Palette drahtloser Breitband-, Mobilfunk- und Navigations-Technologien und sorgt für nahtlose Konnektivität über mehrere Geräte und Netzwerke hinweg.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
4× 2,4-5,0-6,0 GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (5GNR & GNSS), RPSMA-Stecker (W-lan 6E/7 ISM)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (5GNR/W-lan 6E/7 ISM), LL100 (GNSS)

Installation / Umwelt

Diese bodenunabhängige Antenne kann einfach mit dem Mastbefestigungsadapter installiert werden, der zuverlässige und dauerhafte Installationen an Fahrzeugen oder anderen Strukturen gewährleistet. Das flache Gehäuse misst nur 53 mm in der Höhe und wird aus IP67/IP69 zertifiziertem ASA UV-stabilem Material hergestellt, das Haltbarkeit mit höchstem Schutz gegen Wasser- und Feuchtigkeitseinwirkung bietet.
2J6B86JBGFf-B16J Konnektivitäten sind standardmäßig SMA-Stecker (5GNR & GNSS)/ SMA-Stecker-RP (W-lan 6E / W-lan 7 ISM) und werden mit 300 cm langen verlustarmen D302 (5GNR/W-lan 6E / W-lan 7 ISM)/ LL100 (GNSS) Kabeln geliefert, können aber nach Bedarf angepasst werden. Alle Kabel führen von einer Seite des Antennengehäuses und sind für optimale Leistung abgestimmt. Wir bieten eine breite Palette alternativer Stecker und Kabel, um alle Anpassungswünsche zu erfüllen. Bitte kontaktieren Sie unsere hochqualifizierten Ingenieure für Unterstützung bei der Antennenauswahl oder Anpassungsanforderungen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Extern
LPWAN & IoT-Kommunikation: SigFox, LoRa
Befestigung: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 199 × 167 × 123 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-14.2, ~-15.4, ~-18.3, ~-9.2
VSWR: ~1.6:1, ~1.6:1, ~1.3:1, ~2.1:1
Effizienz (%): ~40.0, ~45.7, ~44.2, ~36.8
Spitzenverstärkung (dBi): ~3.0, ~5.0, ~4.6, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.8, ~-15.3, ~-18.5, ~-10.8
VSWR: ~1.9:1, ~1.6:1, ~1.4:1, ~1.9:1
Effizienz (%): ~34.1, ~48.2, ~43.7, ~37.8
Spitzenverstärkung (dBi): ~1.1, ~4.8, ~5.1, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-12.7, ~-14.6, ~-19.7, ~-13.5
VSWR: ~1.9:1, ~1.6:1, ~1.3:1, ~1.6:1
Effizienz (%): ~36.4, ~45.6, ~41.2, ~38.7
Spitzenverstärkung (dBi): ~3.0, ~4.9, ~4.5, ~4.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-11.8, ~-15.4, ~-20.5, ~-12.8
VSWR: ~1.9:1, ~1.5:1, ~1.3:1, ~1.6:1
Effizienz (%): ~35.8, ~55.4, ~51.0, ~44.6
Spitzenverstärkung (dBi): ~2.3, ~5.1, ~5.2, ~5.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 5 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.5:1
Effizienz (%): ~55.6, ~51.9, ~37.5
Spitzenverstärkung (dBi): ~4.3, ~6.7, ~6.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 6 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~50.0, ~49.7, ~41.1
Spitzenverstärkung (dBi): ~4.1, ~6.8, ~6.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 7 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.5:1, ~1.2:1, ~1.6:1
Effizienz (%): ~58.0, ~49.7, ~36.5
Spitzenverstärkung (dBi): ~4.4, ~6.7, ~5.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 8 - 2.4 / 5.0 / 6.0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1.6:1, ~1.3:1, ~1.5:1
Effizienz (%): ~52.2, ~44.0, ~33.8
Spitzenverstärkung (dBi): ~4,2, ~8,0, ~6,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 9 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1606
Passive Verstärkung (dBi): ~4,5, ~5,0
Impedanz (Ohm): 50
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerband-Unterdrückung (dB): 43
ESD-Schutz (kV): 6



FAQ / Wichtige Entscheidungsfaktoren

1. Wie ist die spezifische Antennenkonfiguration? Dies ist eine hochkapazitive 9-in-1 Kombiantennenlösung. Sie integriert 4x 5G/LTE-Kabel (MIMO), 4x W-lan-Kabel (MIMO) mit Unterstützung für 2,4/5,0/6,0 GHz (W-lan 6E/7) und 1x GNSS-Kabel für präzise Positionsbestimmung.

2. Wie wird diese Antenne installiert? Sie ist für eine dauerhafte stationäre oder robuste mobile Installation konzipiert. Sie unterstützt sowohl Mastbefestigung (z. B. an Masten) als auch Schraubbefestigung (Durchgangsbohrung auf Oberflächen). Die Halterung ermöglicht eine sichere Fixierung und macht sie ideal für Marine-, kritische Kommunikations- oder feste drahtlose Zugangsanwendungen.

3. Unterstützt sie die neuesten W-lan-Standards? Ja. Die 4 W-lan-Elemente decken das gesamte Spektrum von 2410 MHz bis 7125 MHz ab. Das gewährleistet volle Kompatibilität mit den neuesten W-lan 6E und W-lan 7-Routern und bietet maximale Durchsatzraten sowie geringe Latenz.

4. Wird eine Ground Plane benötigt? Nein. Die Antenne ist Ground Plane Independent. Sie kann auf nichtmetallischen Oberflächen wie Fiberglas-Masten, Kunststoffgehäusen oder Holzbalken montiert werden, ohne Leistungseinbußen.

5. Wie robust ist das Gehäuse? Es ist für extreme Bedingungen ausgelegt und verfügt über IP67- und IP69-Zertifizierungen, die es gegen Wassereintauchen und Hochdruckreinigung schützen. Das Gehäuse besteht aus langlebigem ASA-Material, ist UV-beständig und arbeitet im Temperaturbereich von -40°C bis +85°C.
