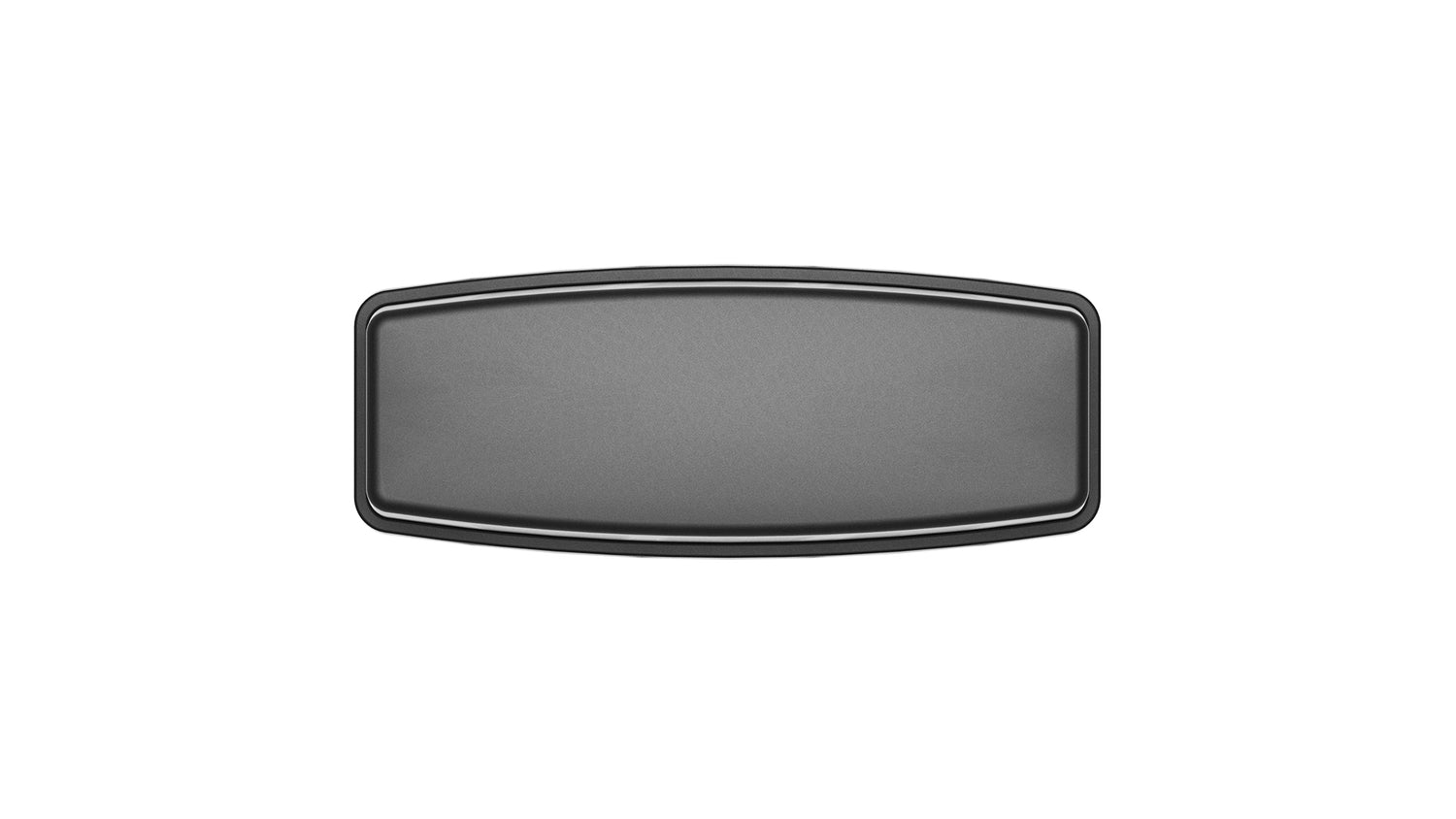

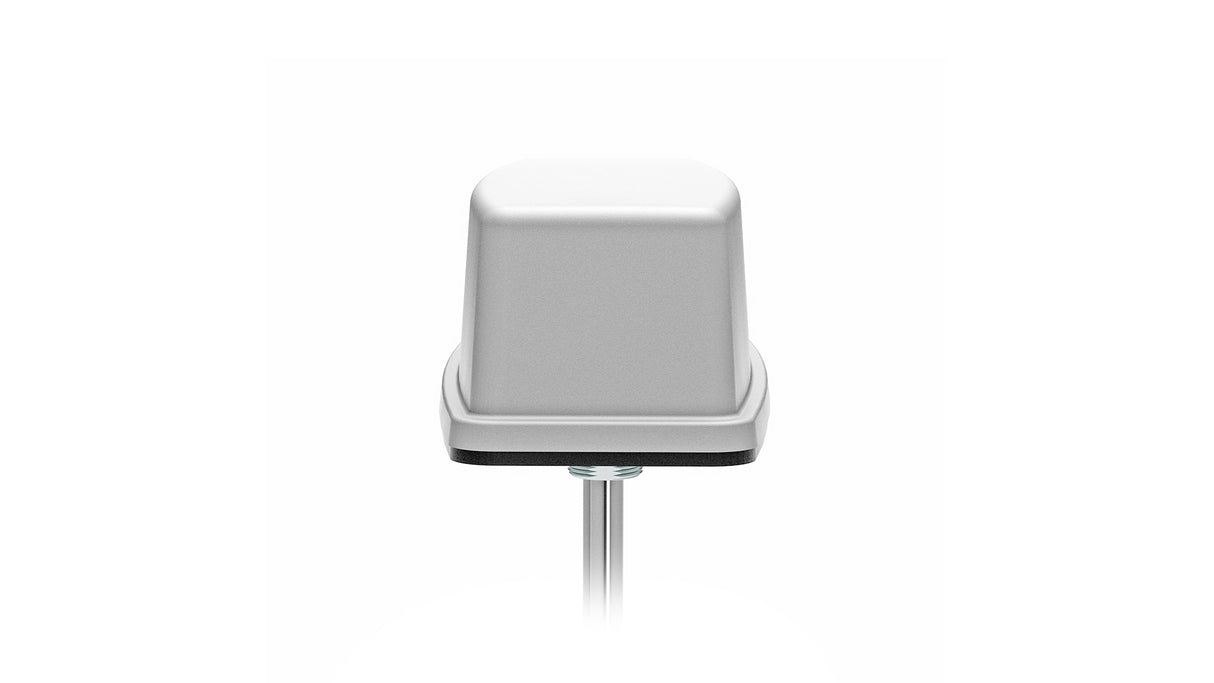

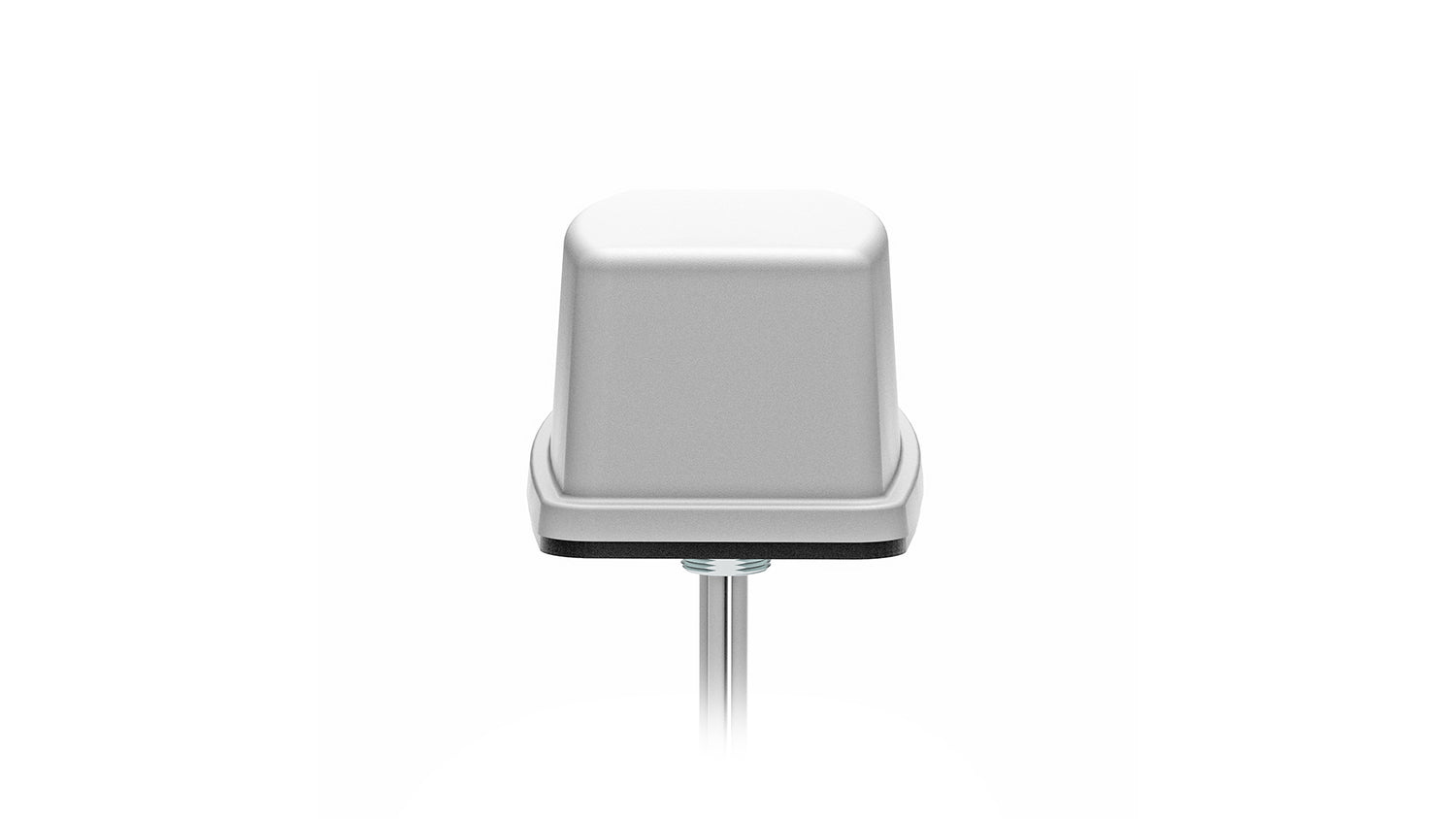

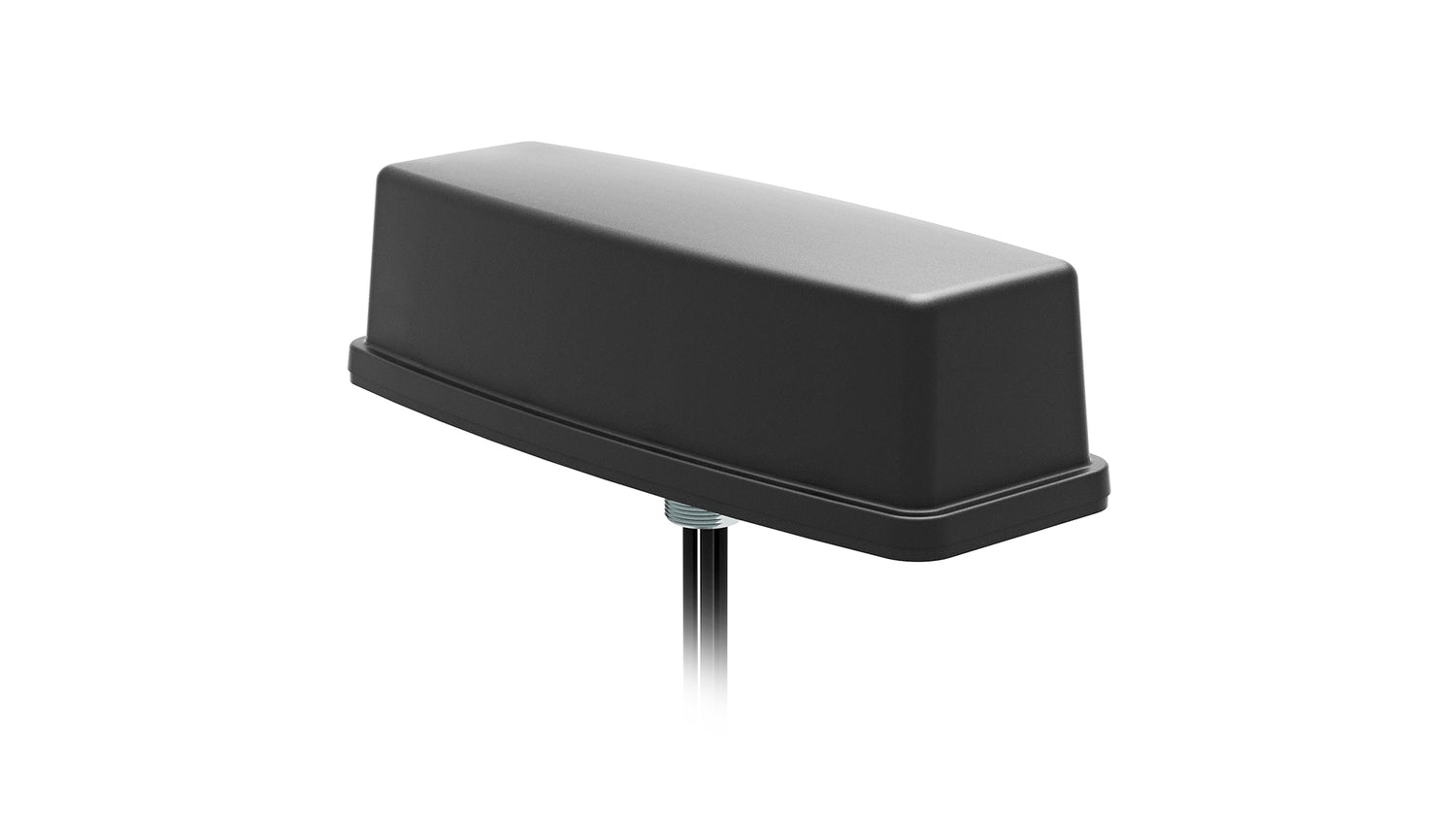

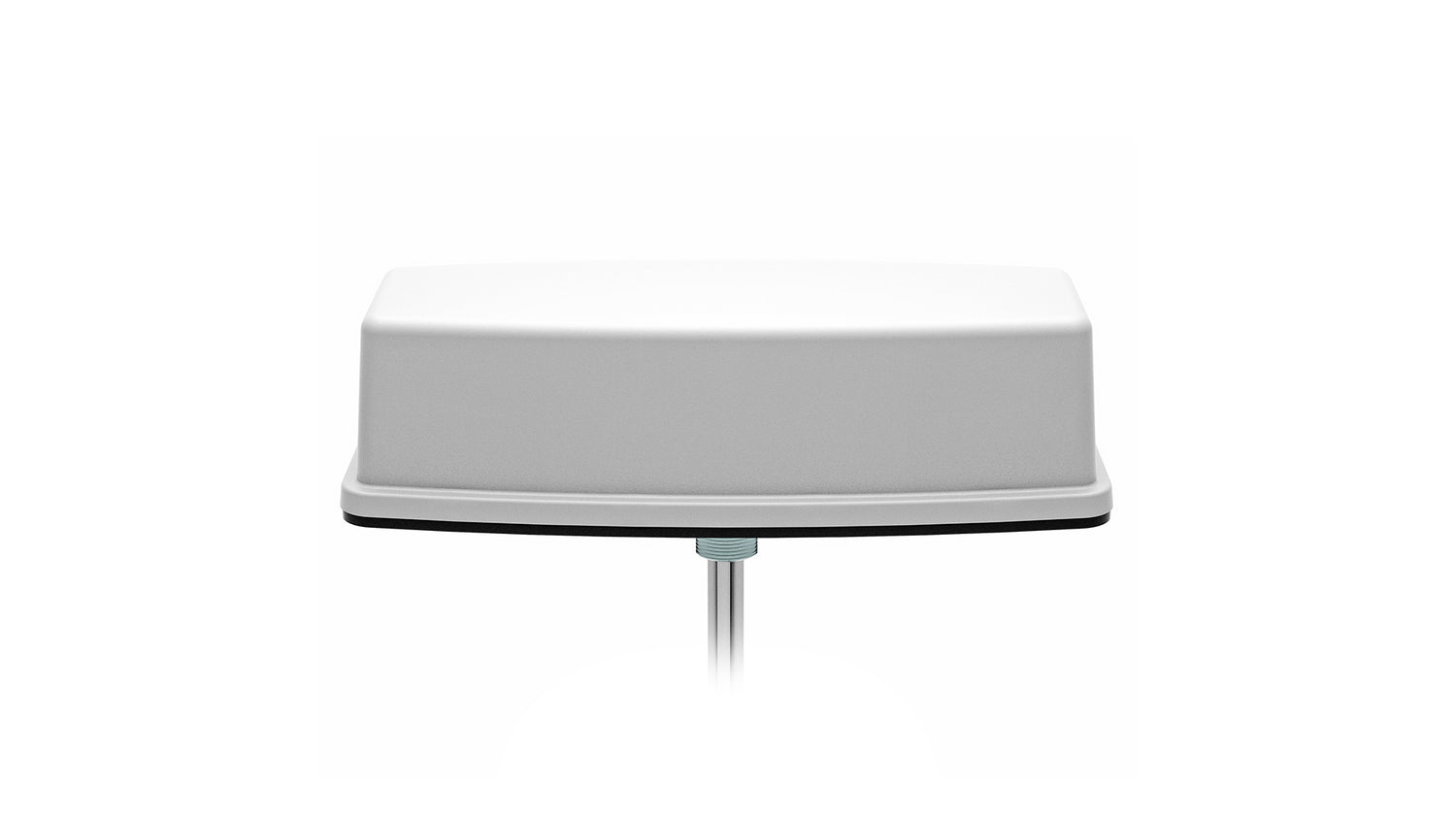

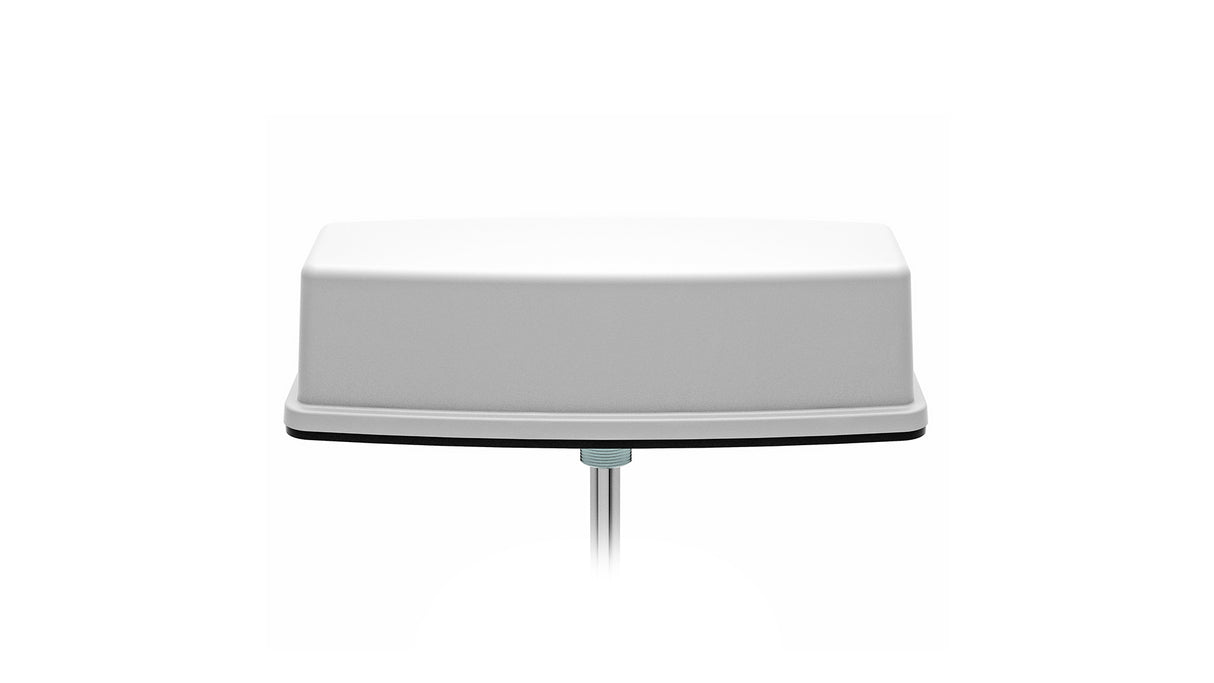

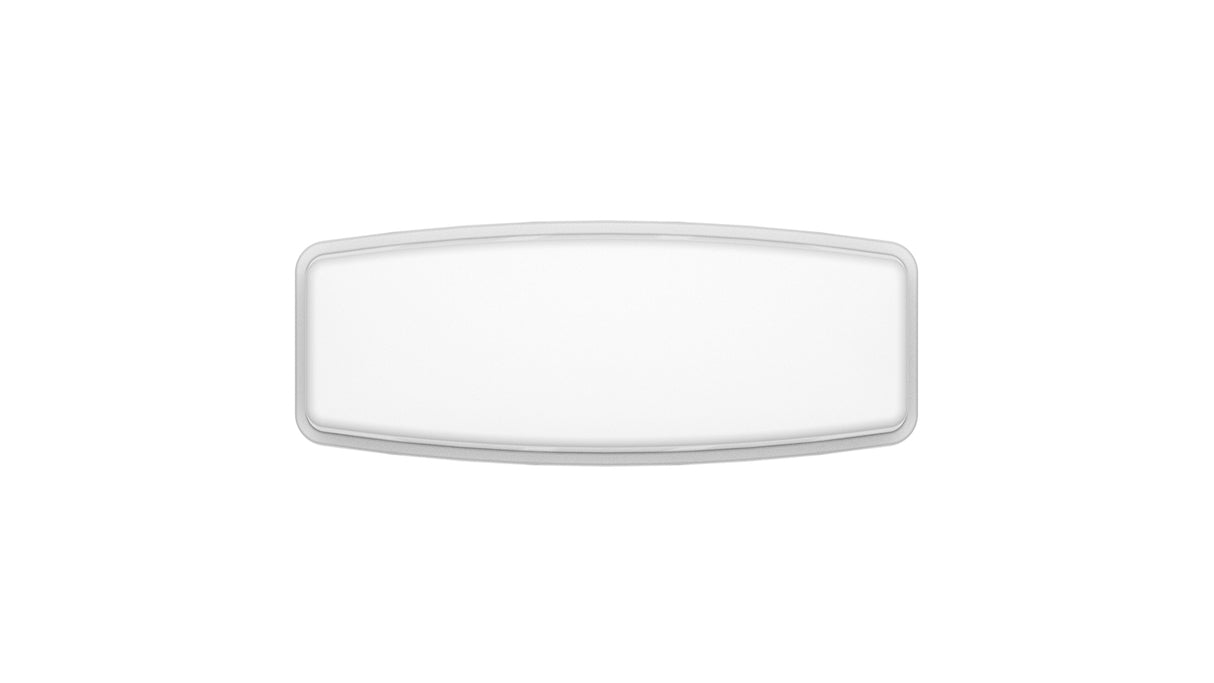

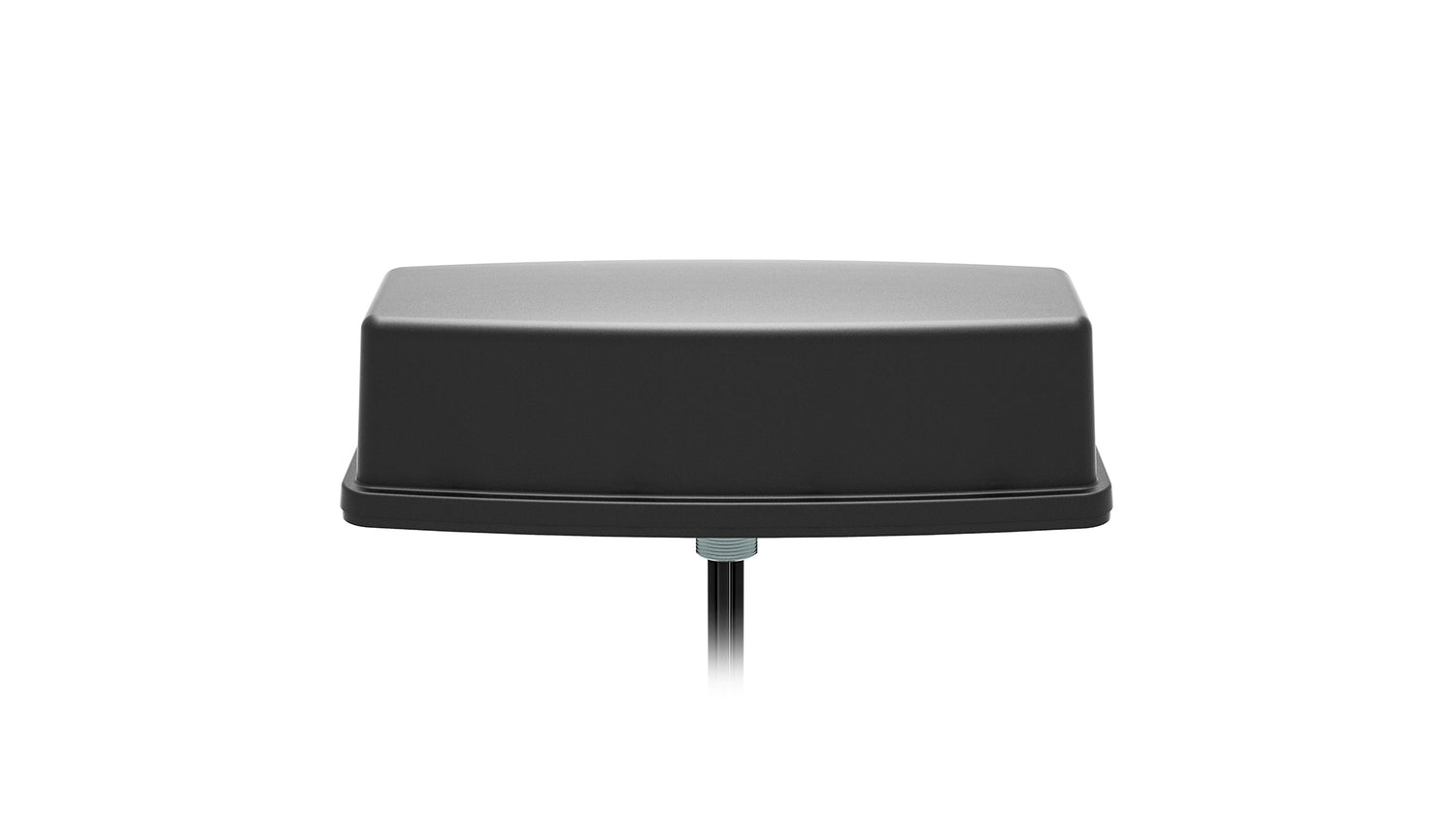

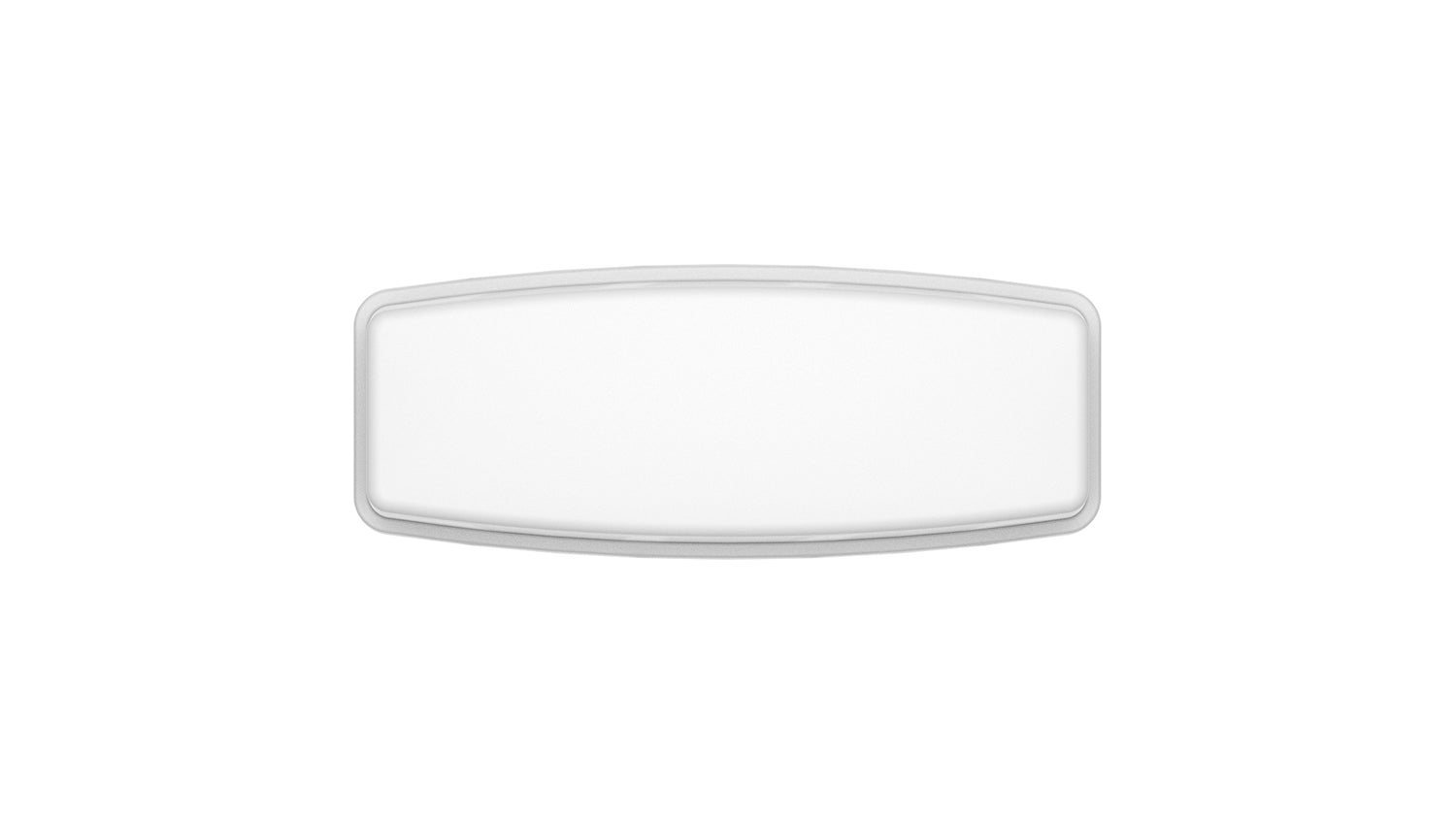

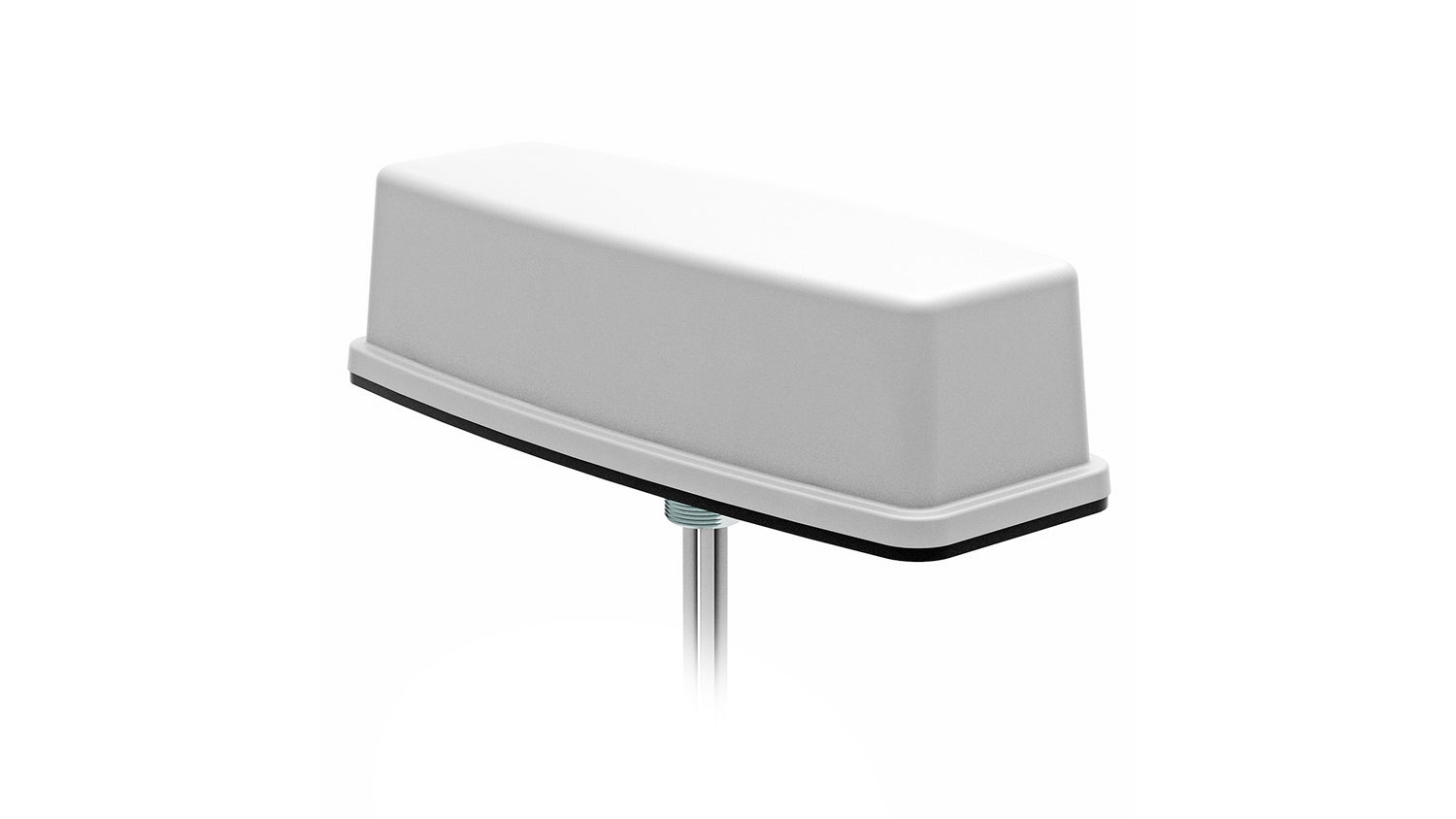

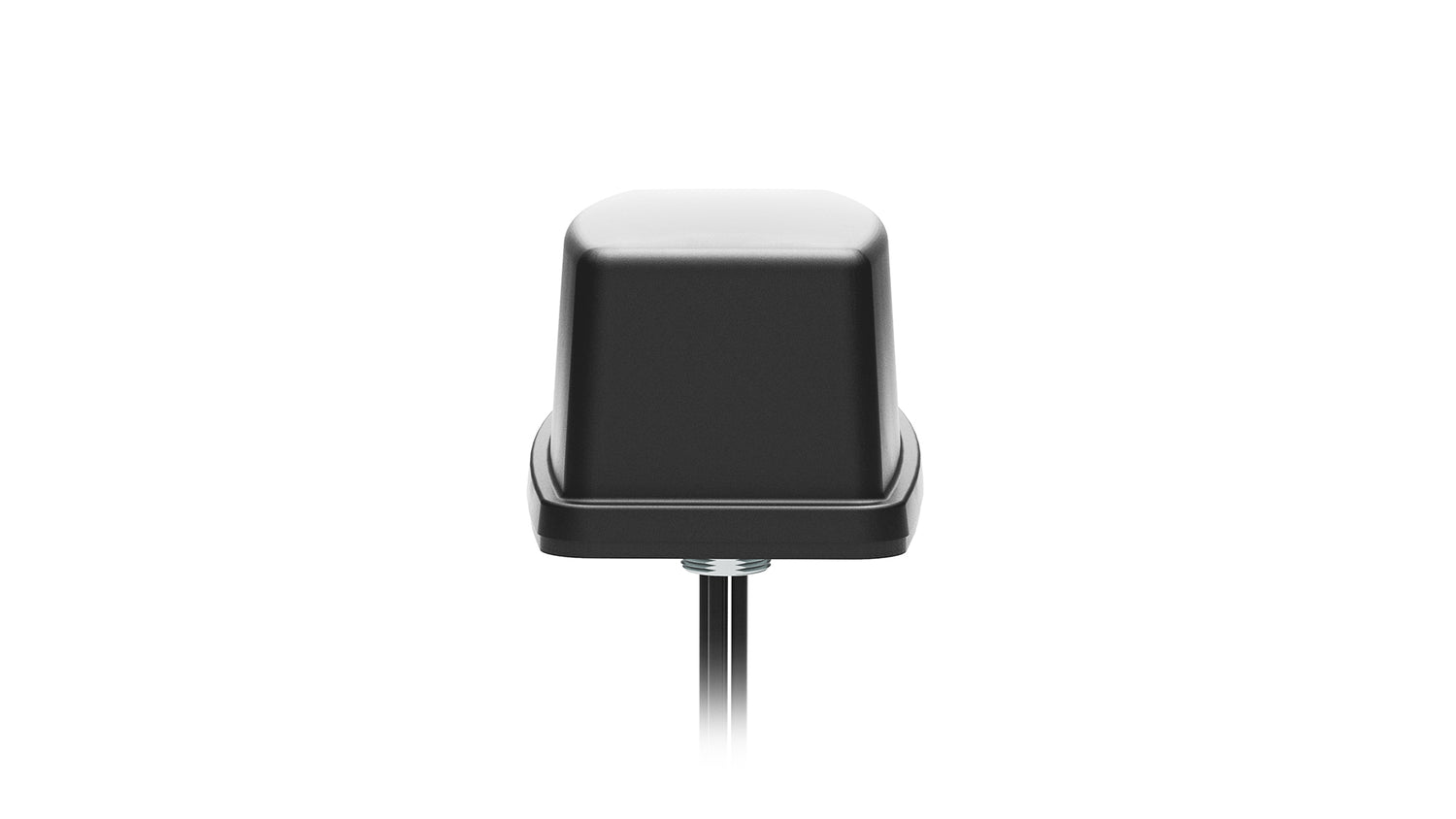

2J6C84BGFa 5G, GNSS Schraubmontage Antenne Bullion 3-in-1 D302/LL100 300cm IP67/IP69

Name: 2J6C84BGFa 5G, GNSS Schraubmontage Antenne Bullion 3-in-1 D302/LL100 300cm IP67/IP69
Brand: 2J
SKU: 2J6C84BGFa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-breitbandige, flache Antenne ist für leistungsstarke 5G- und GNSS-Konnektivität in anspruchsvollen Automobil- und Sicherheitsumgebungen konzipiert. Ihre I-Bar-Bauform ermöglicht eine unauffällige Installation, was sie ideal für Fahrzeugdächer und Flottenanwendungen macht. Die Antenne unterstützt fortschrittliche MIMO-Technologie für zuverlässige mobile Daten- und Sprachverbindungen sowie präzise Navigation mit aktivem GNSS. Das robuste ASA UV-stabile Gehäuse und der vollständige IP67/IP69-Schutz gewährleisten einen langlebigen Betrieb unter rauen Bedingungen. Typische Anwendungsfälle umfassen drahtloses Breitband, private Netzwerke, kritische Kommunikation, Tracking und Telematik.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Stecker & Kabel

Steckertyp: Anpassbar (Standard: D302 für Mobilfunk, LL100 für GNSS)
Kabellänge: 300 cm
Kabeltyp: D302 (Mobilfunk), LL100 (GNSS)

Installation / Umwelt

Das Modell 2J6C84BGFa ist vollständig nach IP67/IP69 zertifiziert und wird aus leichtem, ASA UV-stabilem Material gefertigt, das Feuchtigkeit widersteht, ohne die Leistung zu beeinträchtigen. Diese bodenunabhängige Antenne misst nur 193 x 76,3 x 52,4 mm und ist mit zuverlässiger Schraubbefestigung ideal für dauerhafte Installationen auf jeder Oberfläche, einschließlich SUV-Dächern.
Die Kabel 1-2 sind verlustarme D302, und Kabel 3 ist LL100 mit einer Länge von 300 cm, die durch die Schraubbefestigung an der Antennenbasis geführt werden. Die Standardkabel sind für optimale Leistung abgestimmt, aber wir bieten auch eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: 193 × 76,3 × 52,4 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6,9, ~-15,9, ~-15,0, ~-6,7
VSWR: ~2,7:1, ~1,5:1, ~1,6:1, ~2,8:1
Effizienz (%): ~40,2, ~47,3, ~35,3, ~22,1
Spitzengewinn (dBi): ~2,5, ~5,0, ~4,8, ~3,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7,1, ~-15,4, ~-18,1, ~-9,2
VSWR: ~2,7:1, ~1,5:1, ~1,4:1, ~2,1:1
Effizienz (%): ~39,7, ~46,9, ~39,8, ~33,8
Spitzengewinn (dBi): ~2,5, ~5,0, ~5,4, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1610 MHz
Impedanz (Ohm): 50
Polarisation: RHCP
Strahlungsmuster: Hemisphärisch
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Sägefiltertyp: Vorfilter
ESD-Schutz (kV): 2
VSWR: <=1,4:1

Datenblatt PDF herunterladen
