2J  |  Artikelnummer: 2J6C86BGFa

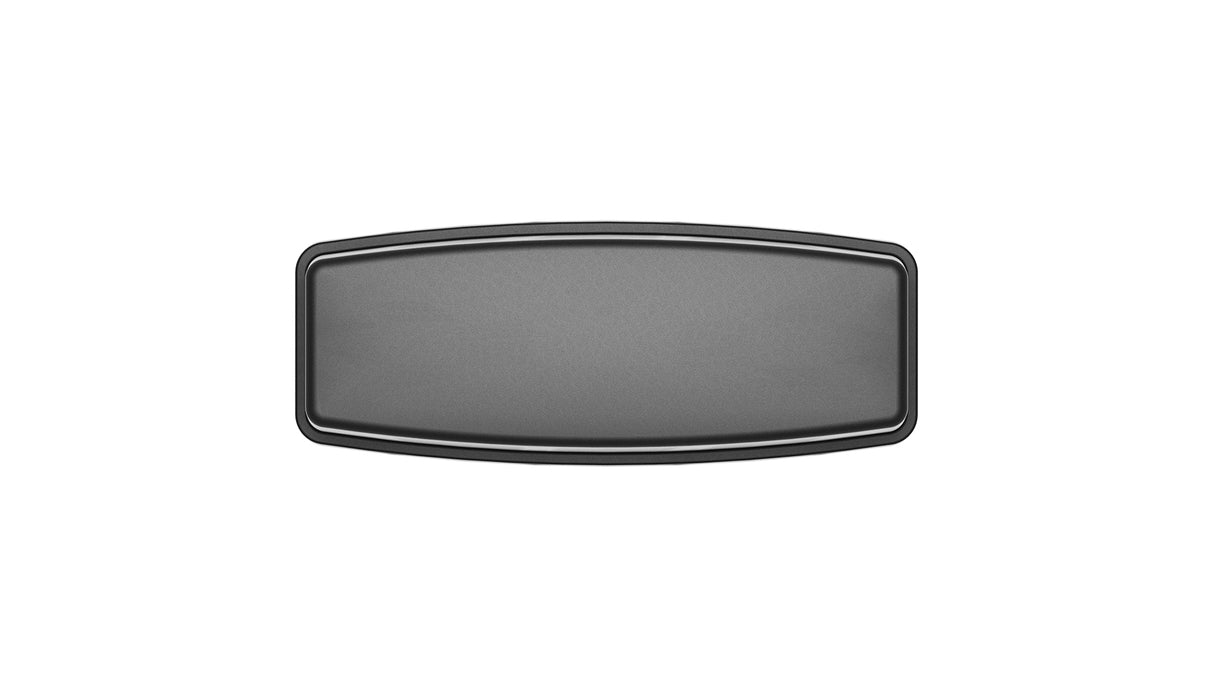

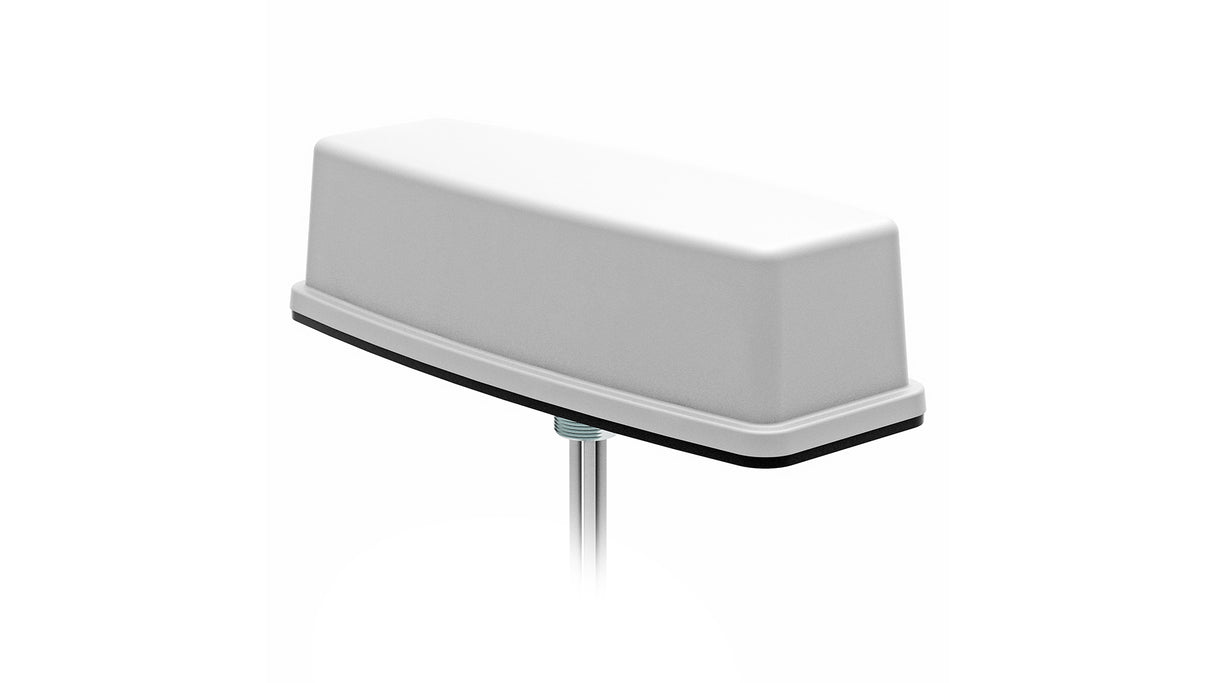

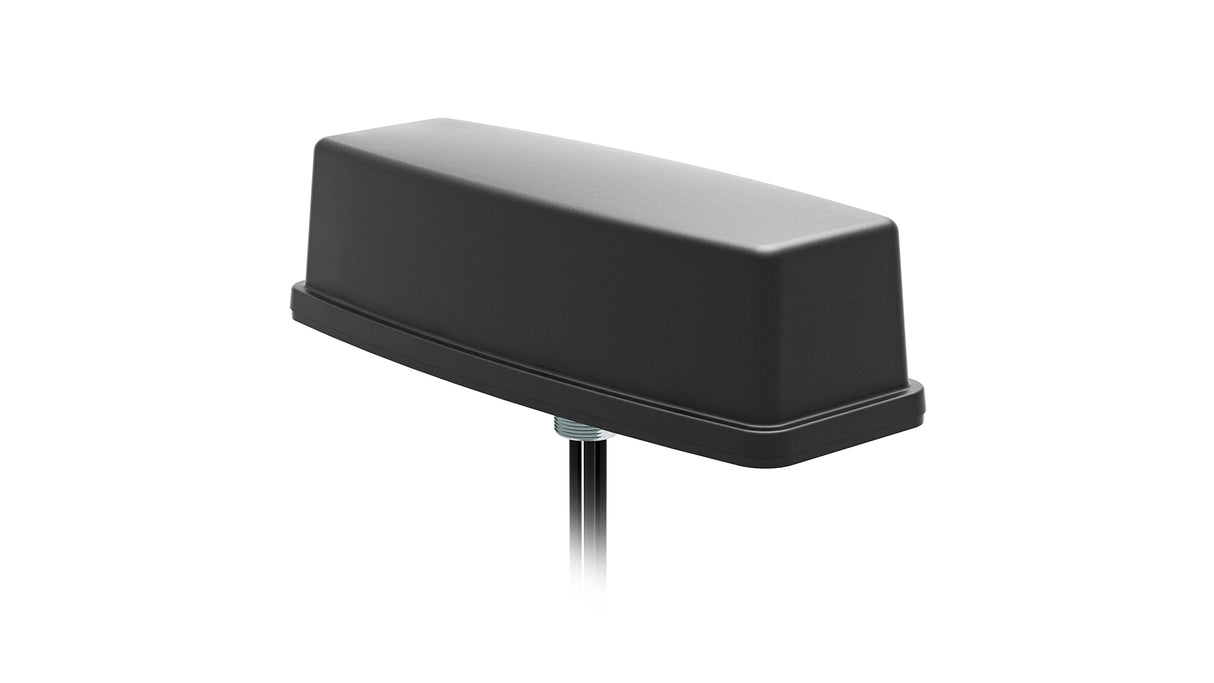

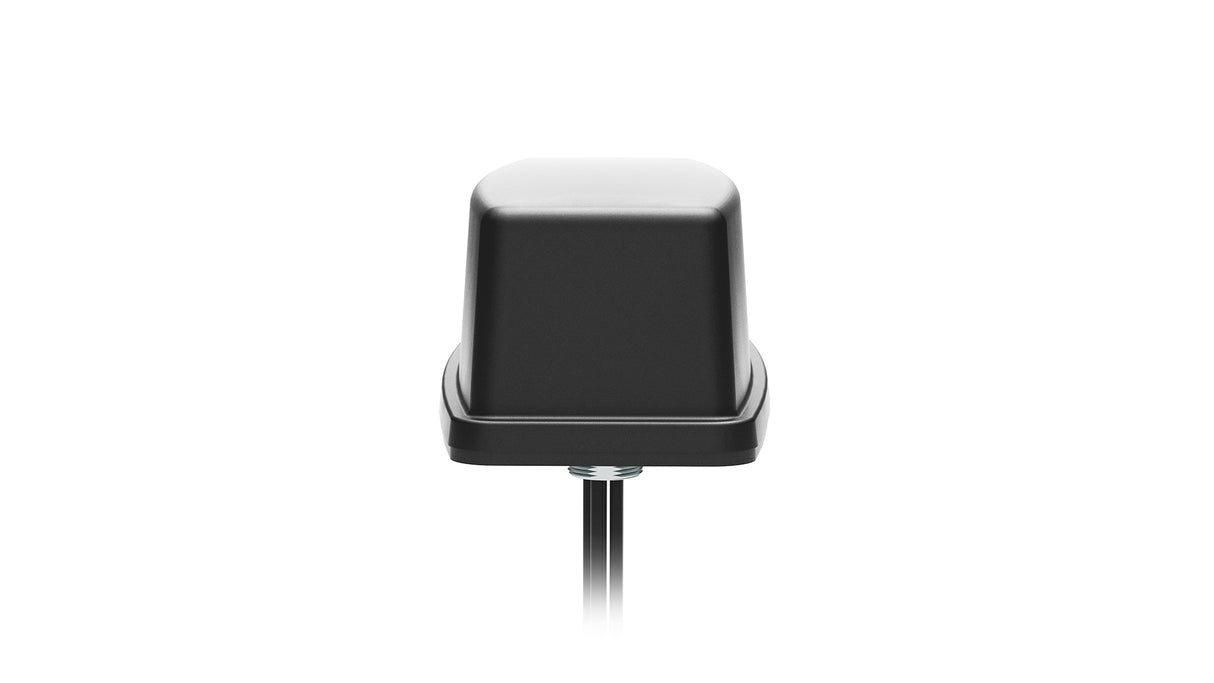

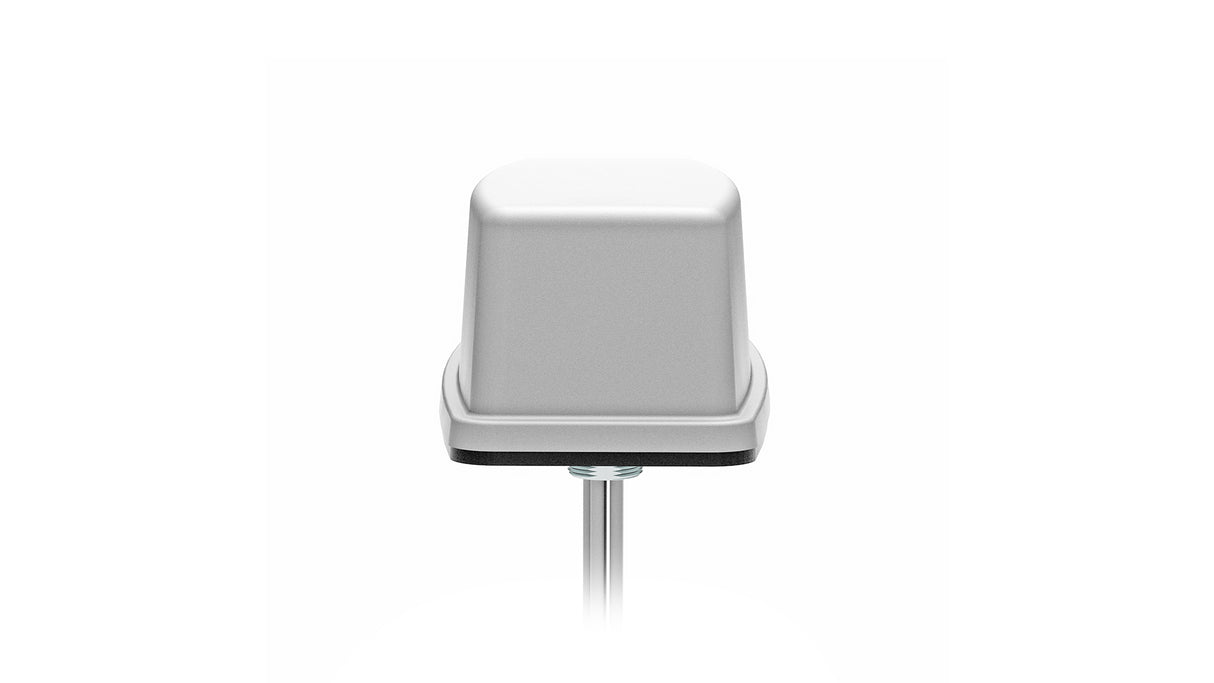

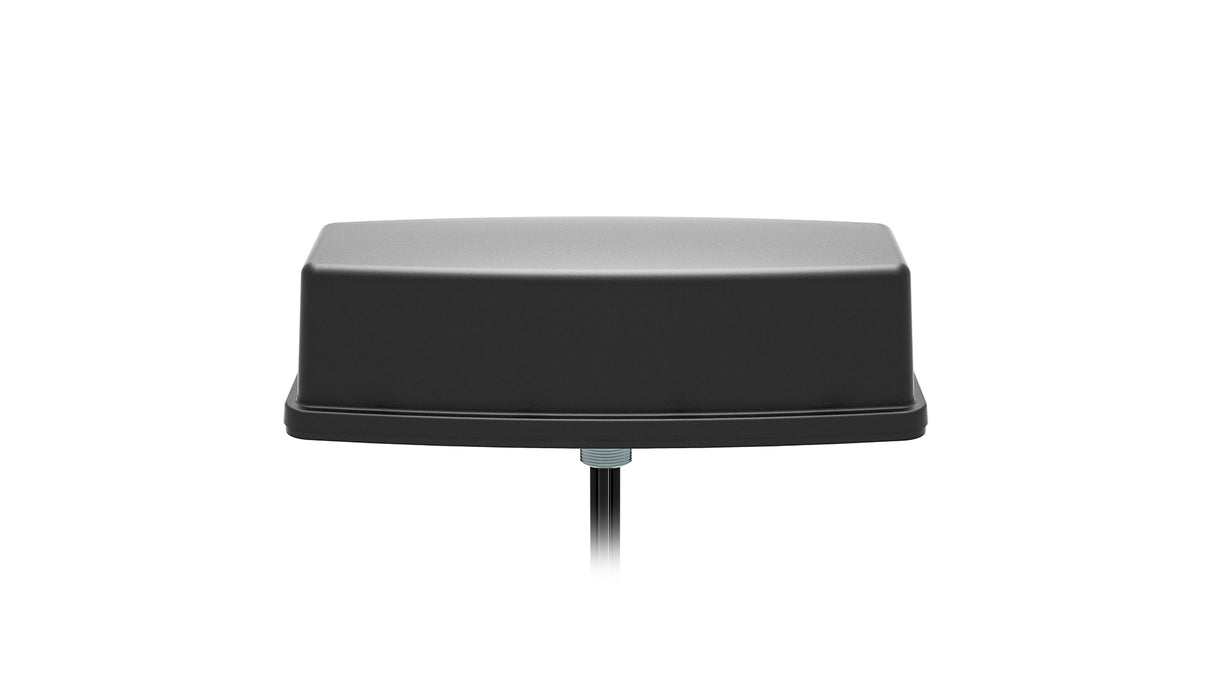

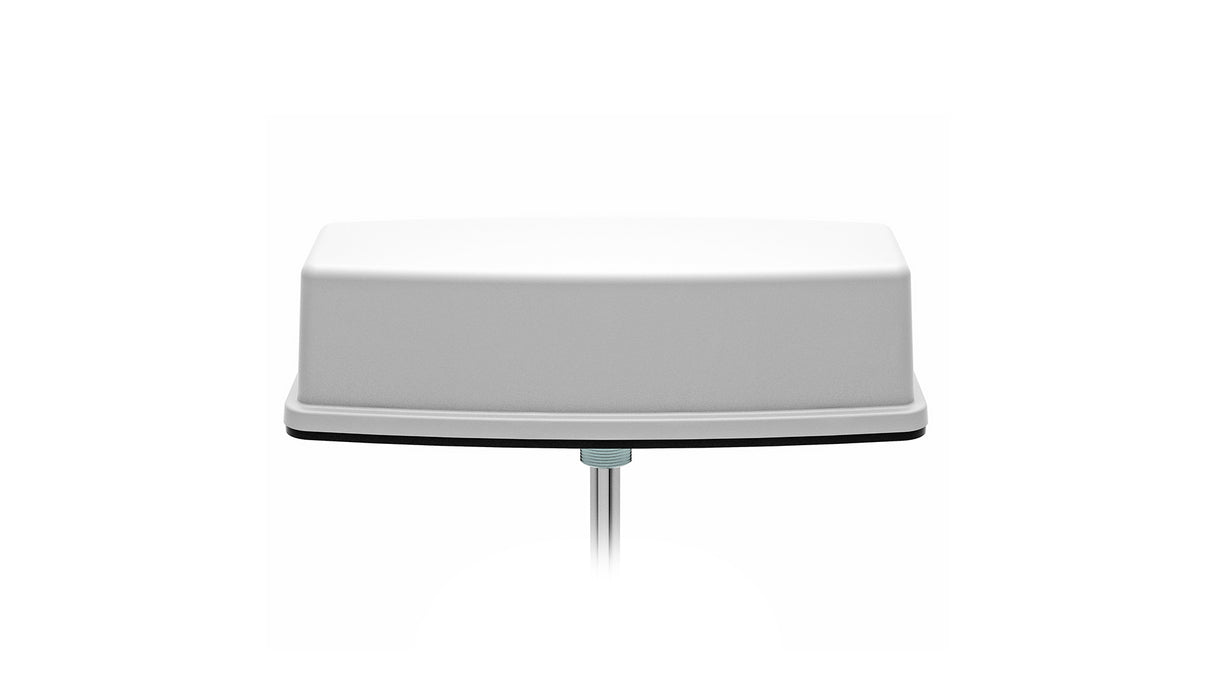

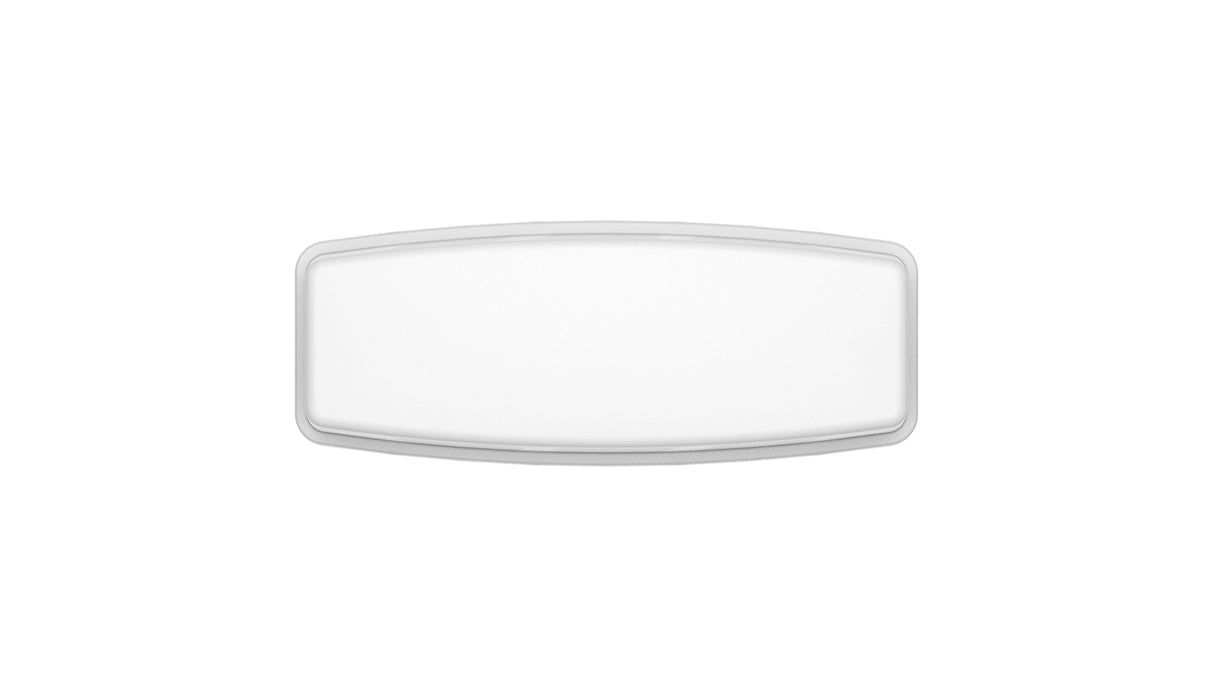

2J6C86BGFa 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne Bullion 5-in-1 SMA-M 300cm IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige, flache Antenne ist für leistungsstarke Konnektivität in anspruchsvollen Automobil-, Sicherheits- und Industrieumgebungen konzipiert. Ihre I-Bar-Bauform ermöglicht eine unauffällige Installation, insbesondere auf Fahrzeugdächern, und ist ideal für Polizei, Flottenmanagement und Transportanwendungen. Die 5-in-1-Kombination unterstützt fortschrittliches 5G MIMO, W-lan 6E/7 MIMO und GNSS für zuverlässige Breitband-, Navigations- und IoT-Konnektivitäten. Das robuste ASA UV-stabile Gehäuse und der IP67/IP69-Schutz gewährleisten einen langlebigen Betrieb unter rauen Bedingungen. Typische Anwendungsfälle sind drahtloses Breitband, private Netzwerke, kritische Kommunikation, präzise Navigation und Telematik.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: D302 (Kabel 1-4), LL100 (Kabel 5)

Installation / Umweltbedingungen

Die Antenne ist vollständig IP67/IP69 zertifiziert und wird aus einem leichten, ASA UV-stabilen Material gefertigt, das eine hohe Widerstandsfähigkeit gegen Feuchtigkeit bietet, ohne die Leistung zu beeinträchtigen. Diese bodenunabhängige Antenne misst nur 193 x 76,3 x 52,4 mm und ist mit einer zuverlässigen Schraubbefestigung ausgestattet, was sie ideal für permanente Installationen auf jeder Oberfläche, einschließlich SUV-Dächern, macht. Kabel 1-4 sind verlustarme D302 und Kabel 5 ist LL100 mit einer Länge von 300 cm, die durch die Schraubbefestigung am Antennenfuß geführt werden. Die Standardkabel sind für optimale Leistung abgestimmt, aber wir bieten auch eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Positionierung: Extern
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Schraubbefestigung
Satelitennavigation: GNSS
Standards für Nahbereichsfunk: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 193 × 76,3 × 52,4 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-6,9, ~-15,9, ~-15,0, ~-6,7
VSWR: ~2,7:1, ~1,5:1, ~1,6:1, ~2,8:1
Effizienz (%): ~40,2, ~47,3, ~35,3, ~22,1
Spitzenverstärkung (dBi): ~2,5, ~5,0, ~4,8, ~3,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,1, ~-15,4, ~-18,1, ~-9,2
VSWR: ~2,7:1, ~1,5:1, ~1,4:1, ~2,1:1
Effizienz (%): ~39,7, ~46,9, ~39,8, ~33,8
Spitzenverstärkung (dBi): ~2,5, ~5,0, ~5,4, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,5:1, ~1,3:1, ~1,8:1
Effizienz (%): ~49,2, ~48,2, ~32,1
Spitzenverstärkung (dBi): ~4,2, ~6,4, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,7:1, ~1,6:1, ~1,8:1
Effizienz (%): ~46,3, ~43,2, ~27,6
Spitzenverstärkung (dBi): ~3,1, ~6,5, ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1610
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6C86BGFa","title":"Bullion 5-in-1 2× 5GNR MIMO, 2× W-lan 6E / W-lan 7 MIMO und GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"193 × 76.3 × 52.4","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-MX","CAT-NBX","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-6.9","vswr":"~2.7:1","efficiency_percent":"~40.2","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.9","vswr":"~1.5:1","efficiency_percent":"~47.3","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.0","vswr":"~1.6:1","efficiency_percent":"~35.3","peakGain_dbi":"~4.8","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-6.7","vswr":"~2.8:1","efficiency_percent":"~22.1","peakGain_dbi":"~3.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-MX","CAT-NBX","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.1","vswr":"~2.7:1","efficiency_percent":"~39.7","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~46.9","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-18.1","vswr":"~1.4:1","efficiency_percent":"~39.8","peakGain_dbi":"~5.4","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~33.8","peakGain_dbi":"~4.4","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa","LPWA"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~49.2","peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~48.2","peakGain_dbi":"~6.4","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.8:1","efficiency_percent":"~32.1","peakGain_dbi":"~5.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM","SigFox","LoRa","LPWA"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.7:1","efficiency_percent":"~46.3","peakGain_dbi":"~3.1","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~43.2","peakGain_dbi":"~6.5","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.8:1","efficiency_percent":"~27.6","peakGain_dbi":"~4.7","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":null,"vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
