2J  |  Artikelnummer: 2J6C86BGFc

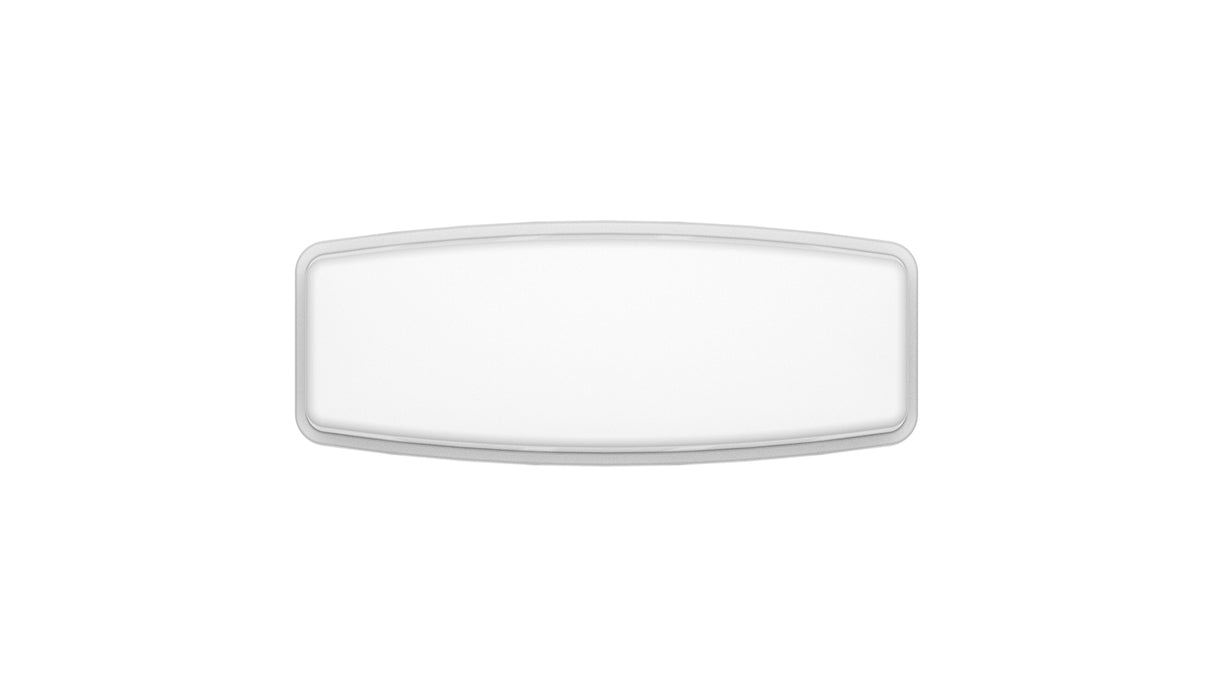

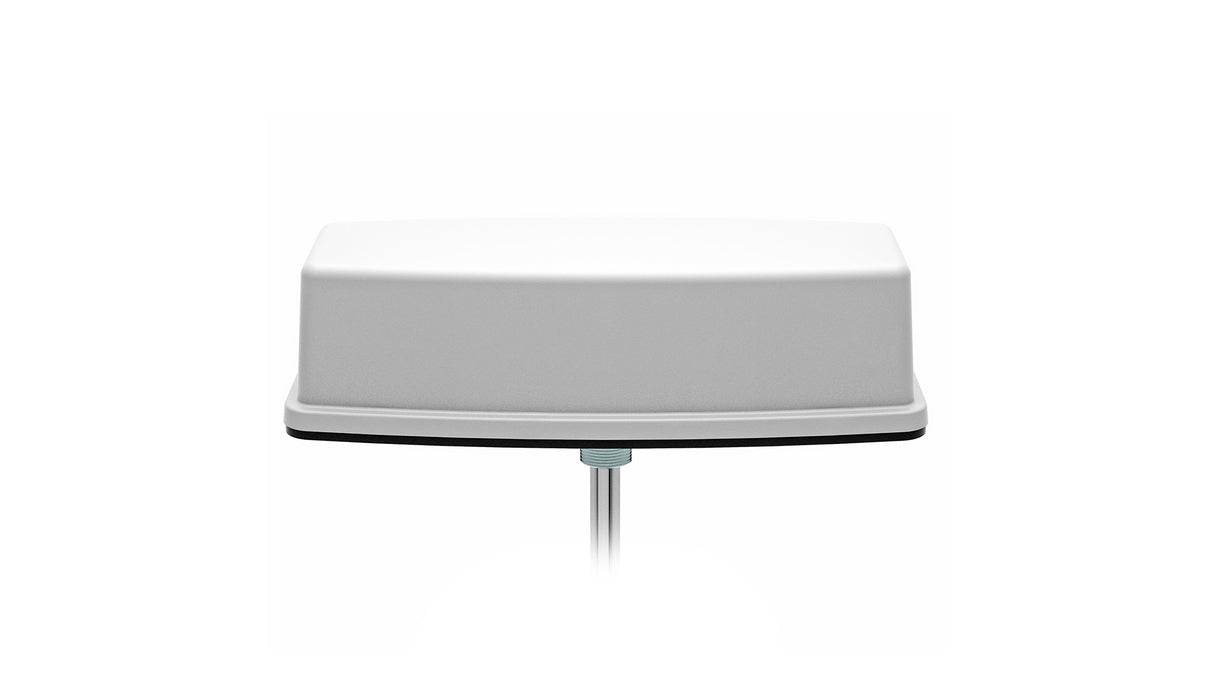

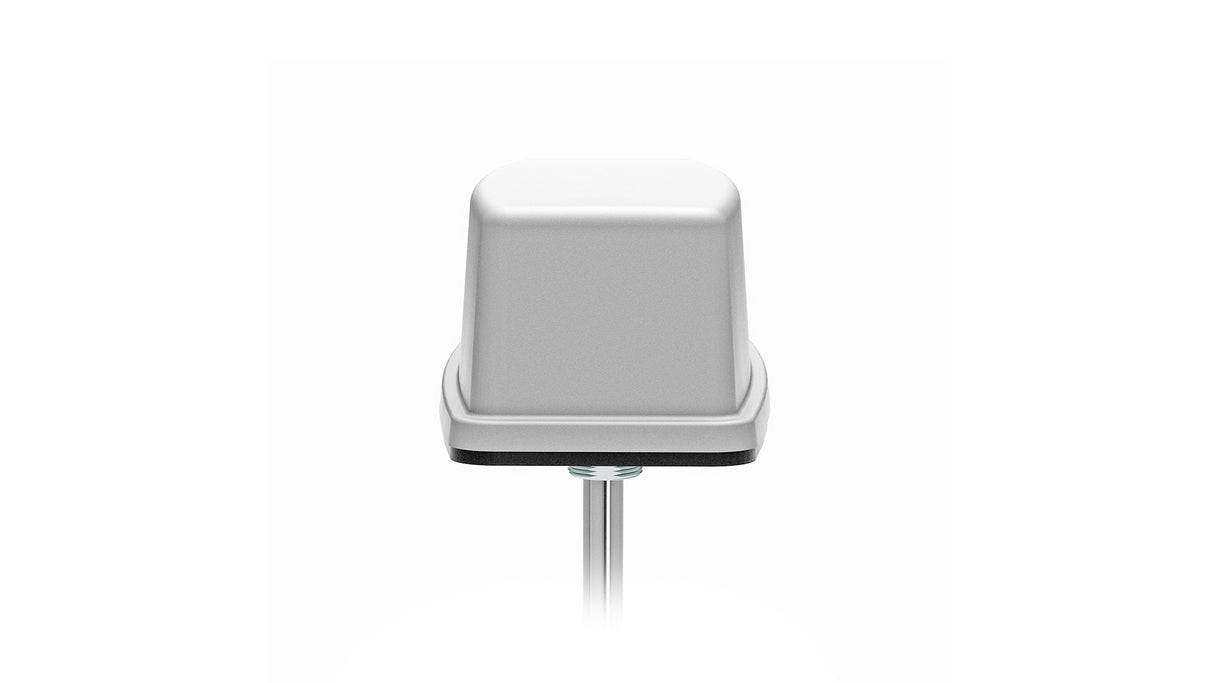

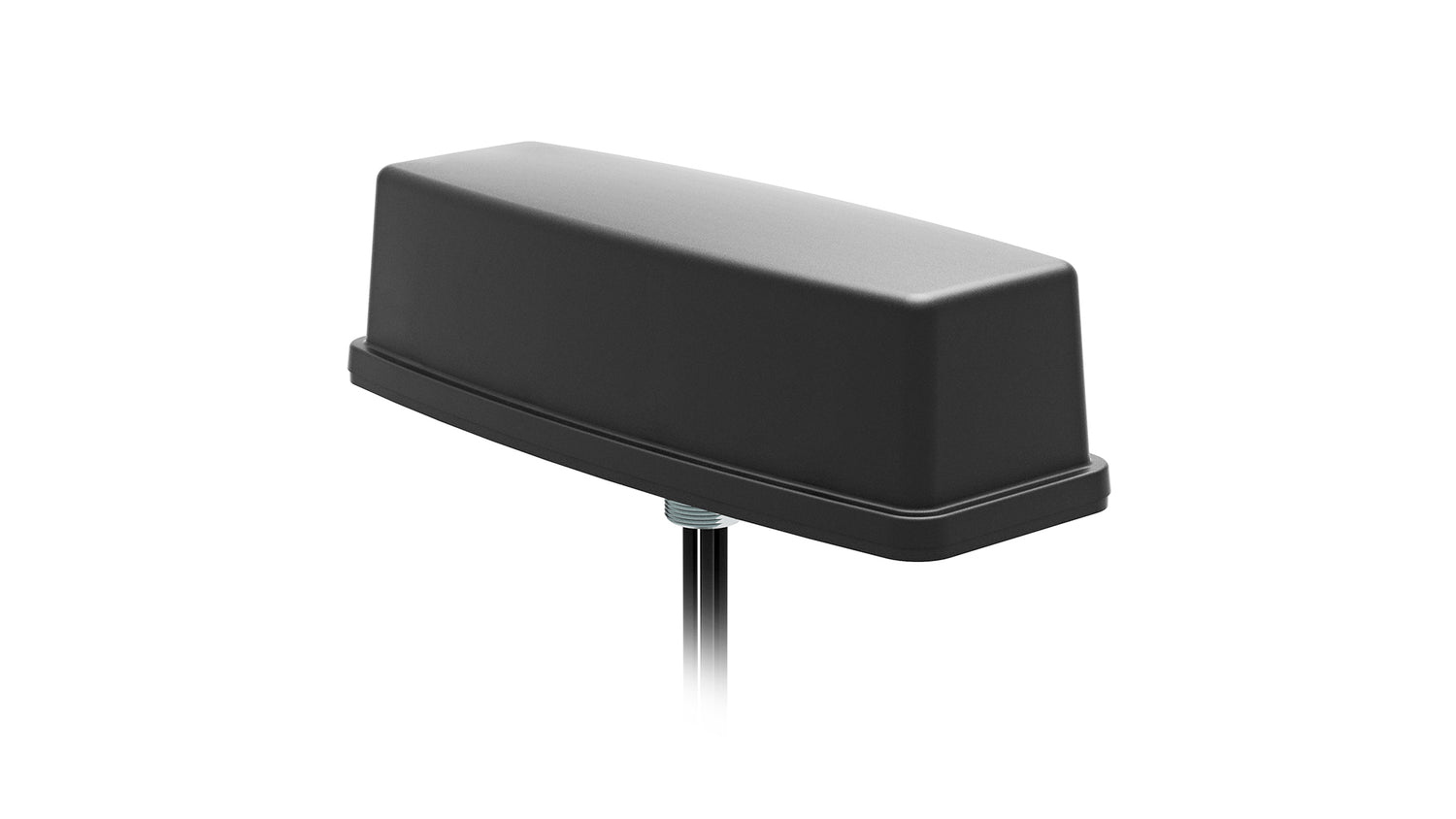

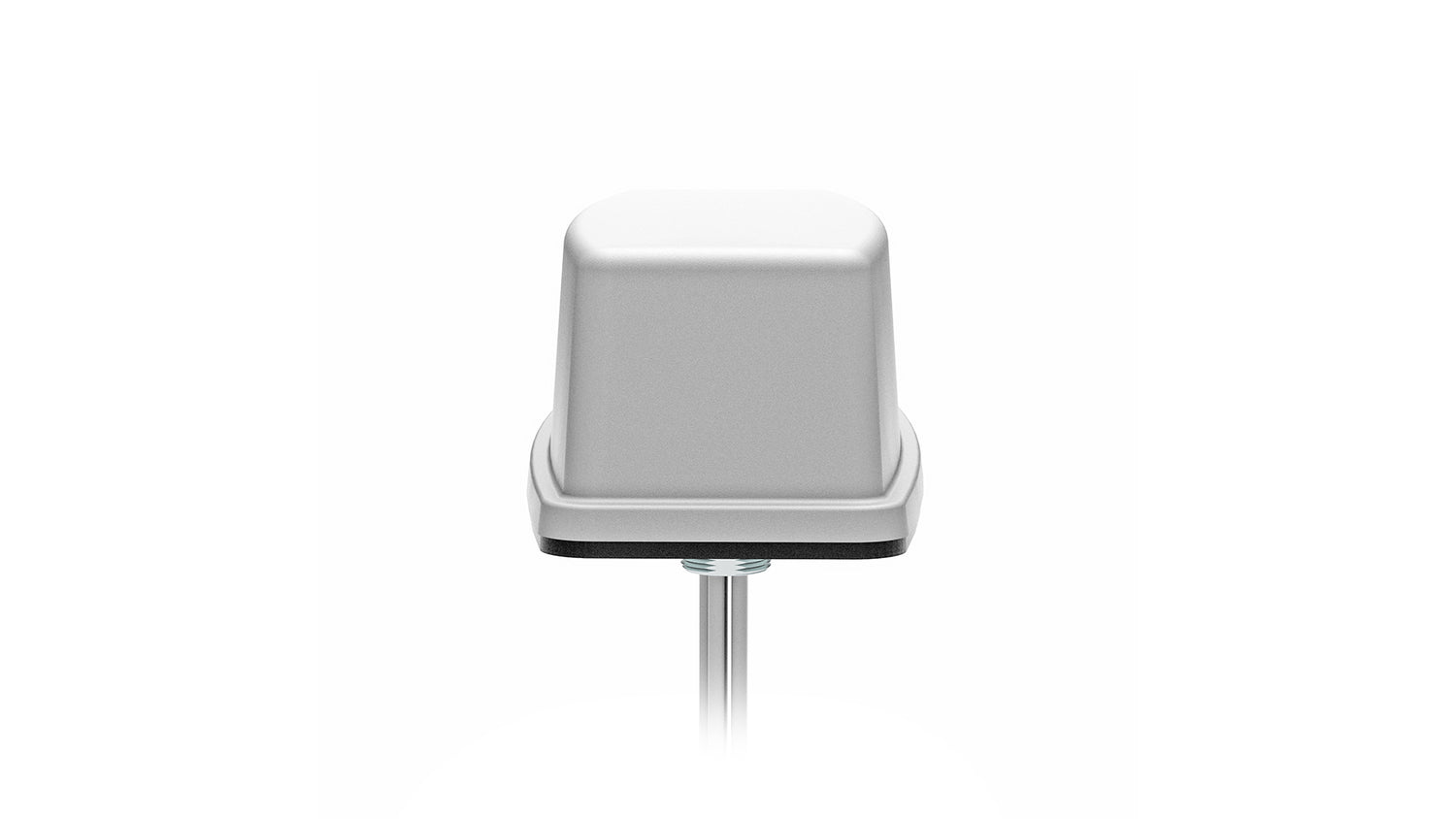

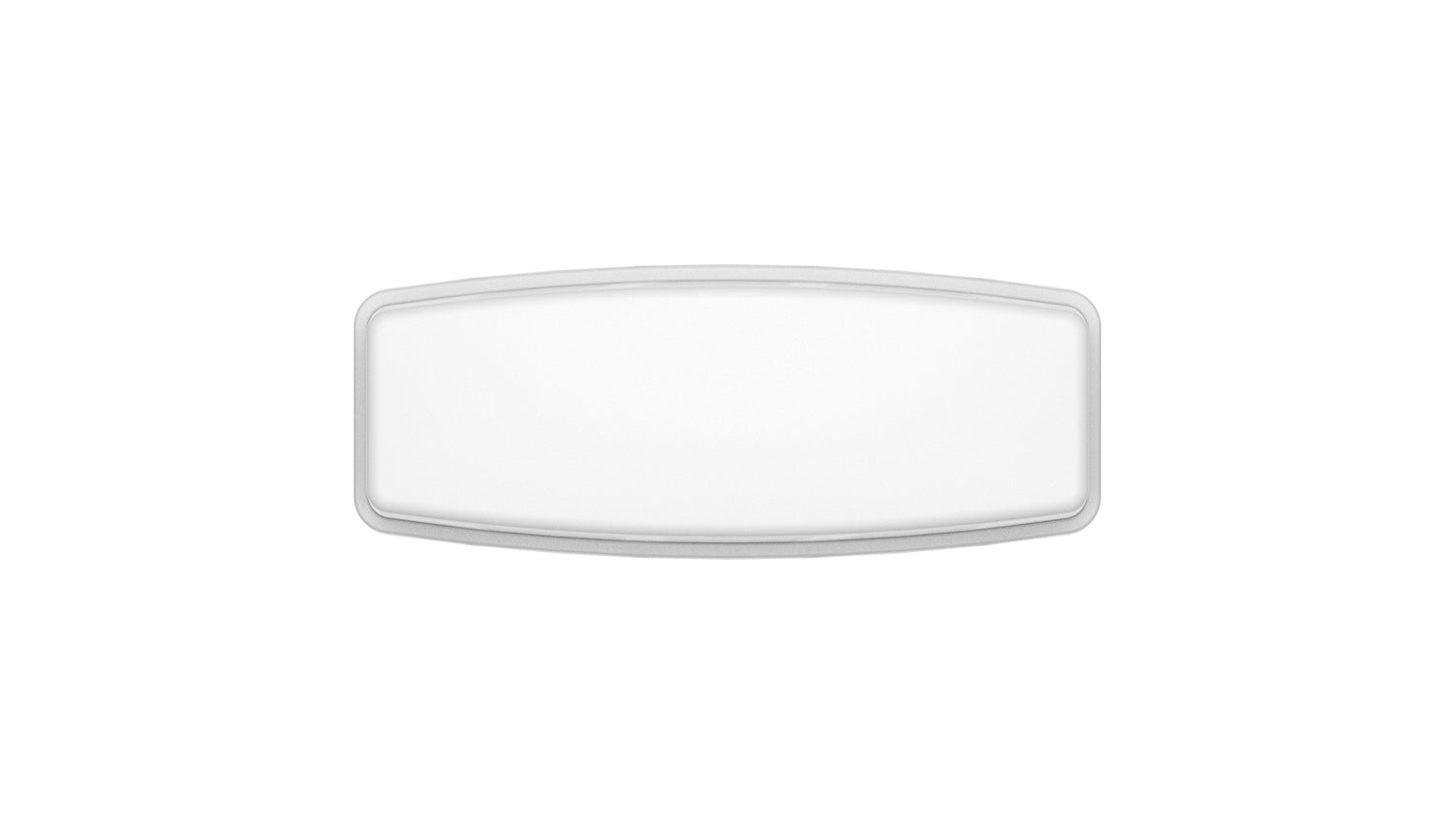

2J6C86BGFc 5G, GNSS, Wi-Fi 6E/7, ISM Schraubmontage Antenne Bullion 4-in-1 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreite, flache Antenne ist für Hochleistungs-Konnektivität in den Bereichen Automotive, öffentliche Sicherheit und Flottenanwendungen konzipiert. Ihre I-Bar-Form passt perfekt zwischen die Dachrippen von SUVs und ist ideal für Polizei, Transport und kritische Kommunikation. Das 4-in-1-Design unterstützt fortschrittliche 5G MIMO-, W-lan 6E/7-, ISM- und GNSS-Technologien und gewährleistet zuverlässige Breitband-, Navigations- und IoT-Konnektivitäten. Das robuste ASA UV-stabile Gehäuse und der IP67/IP69-Schutz bieten eine starke Leistung in rauen Umgebungen. Empfohlene Anwendungen umfassen drahtloses Breitband, private Netzwerke, Mobilfunk-/Mobile Daten, Navigation, Tracking, Industrieanlagen und Telematik.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: Anpassbar (Standard: Kabel 1-3 D302, Kabel 4 LL100)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (Kabel 1-3), LL100 (Kabel 4)

Installation / Umwelt

Die Antenne ist vollständig IP67/IP69 zertifiziert und aus leichtem ASA UV-stabilem Material gefertigt, das Feuchtigkeitsbeständigkeit bietet, ohne die Leistung zu beeinträchtigen. Diese bodenunabhängige Antenne misst nur 193 x 76,3 x 52,4 mm und ist mit einer zuverlässigen Schraubbefestigung ideal für dauerhafte Installationen auf jeder Oberfläche, einschließlich SUV-Dächern. Bitte beachten Sie 2J6C86MGFc für die 4-in-1 magnetische Montageantenne.
Kabel 1-3 sind verlustarme D302 und Kabel 4 ist LL100 mit einer Länge von 300 cm und führen durch die Schraubbefestigungskonnektivität an der Antennenbasis. Die Standardkabel sind für optimale Leistung abgestimmt, aber wir bieten auch eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Alle Produkte sind ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 193 × 76,3 × 52,4 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-6,9, ~-15,9, ~-15,0, ~-6,7
VSWR: ~2,7:1, ~1,5:1, ~1,6:1, ~2,8:1
Effizienz (%): ~40,2, ~47,3, ~35,3, ~22,1
Spitzenverstärkung (dBi): ~2,5, ~5,0, ~4,8, ~3,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7,1, ~-15,4, ~-18,1, ~-9,2
VSWR: ~2,7:1, ~1,5:1, ~1,4:1, ~2,1:1
Effizienz (%): ~39,7, ~46,9, ~39,8, ~33,8
Spitzenverstärkung (dBi): ~2,5, ~5,0, ~5,4, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,5:1, ~1,3:1, ~1,8:1
Effizienz (%): ~50,2, ~48,2, ~32,1
Spitzenverstärkung (dBi): ~4,2, ~6,4, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz (MHz): 1575,42, 1598-1610
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägefiltertyp: Vorfilter
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J6C86BGFc","title":"Bullion 4-in-1 2x 5GNR MIMO, W-lan 6E / W-lan 7 und GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"193 × 76.3 × 52.4","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-6.9","vswr":"~2.7:1","efficiency_percent":"~40.2","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.9","vswr":"~1.5:1","efficiency_percent":"~47.3","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.0","vswr":"~1.6:1","efficiency_percent":"~35.3","peakGain_dbi":"~4.8","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-6.7","vswr":"~2.8:1","efficiency_percent":"~22.1","peakGain_dbi":"~3.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.1","vswr":"~2.7:1","efficiency_percent":"~39.7","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~46.9","peakGain_dbi":"~5.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-18.1","vswr":"~1.4:1","efficiency_percent":"~39.8","peakGain_dbi":"~5.4","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-9.2","vswr":"~2.1:1","efficiency_percent":"~33.8","peakGain_dbi":"~4.4","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi (Tri-Band)","type":"Wi-Fi","technologies":["Wi-Fi 6E","Wi-Fi 7","Bluetooth","ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.5:1","efficiency_percent":"~50.2","peakGain_dbi":"~4.2","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.3:1","efficiency_percent":"~48.2","peakGain_dbi":"~6.4","averageGain_db":null},{"range_mhz":"5925-7125","returnLoss_db":null,"vswr":"~1.8:1","efficiency_percent":"~32.1","peakGain_dbi":"~5.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","BeiDou","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"Wi-Fi","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
