2J  |  Artikelnummer: 2J6C86MGFc

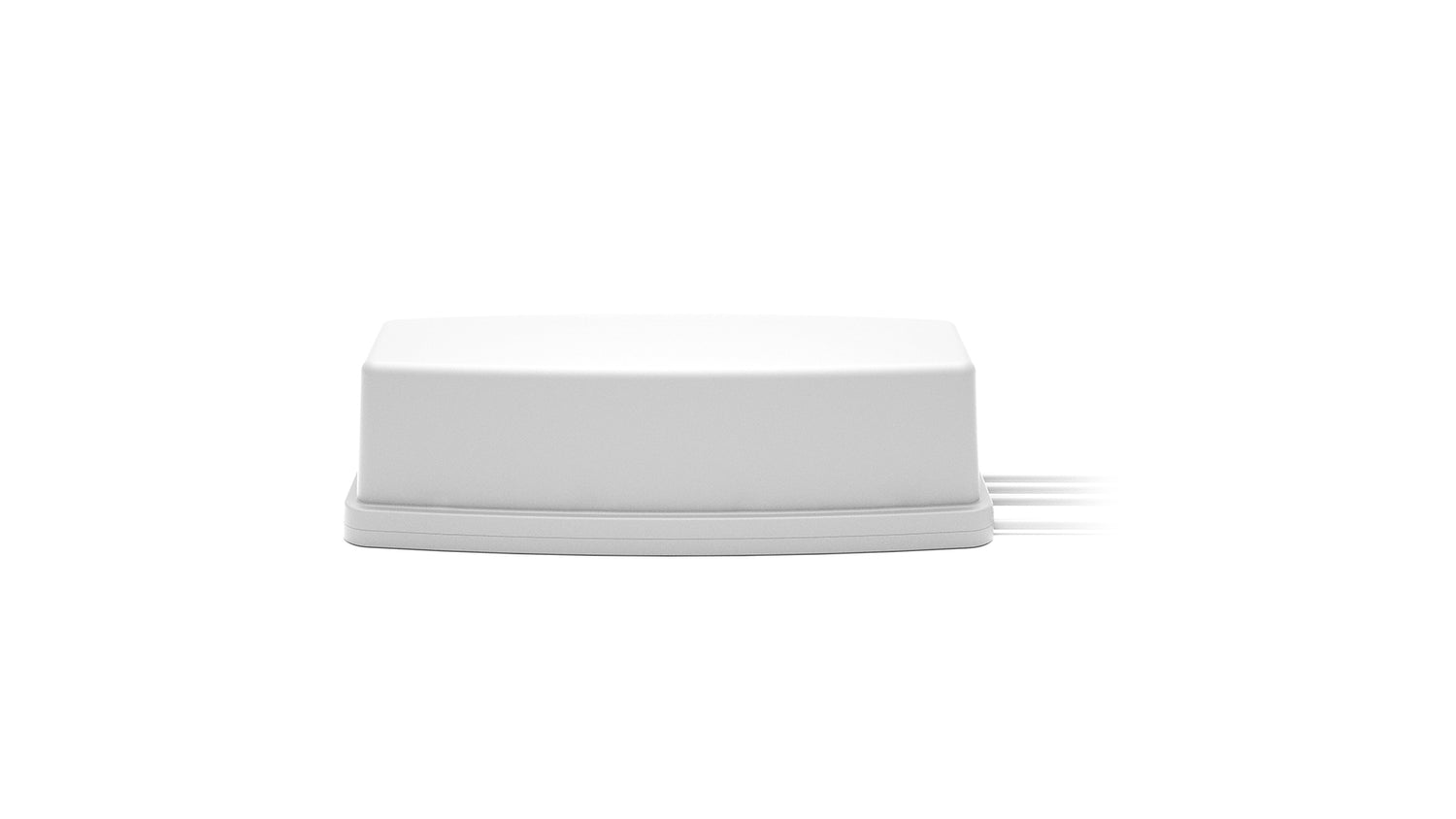

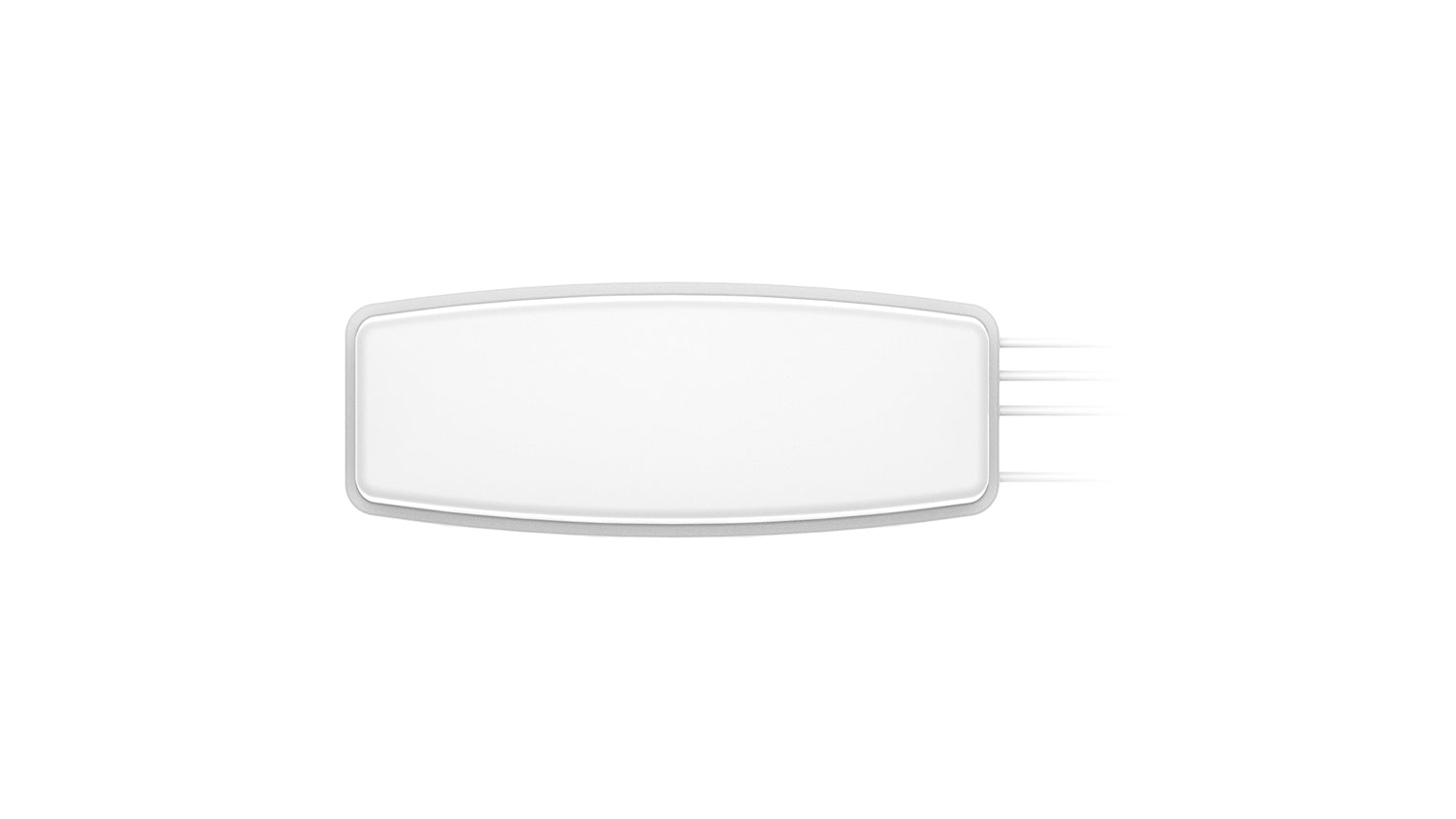

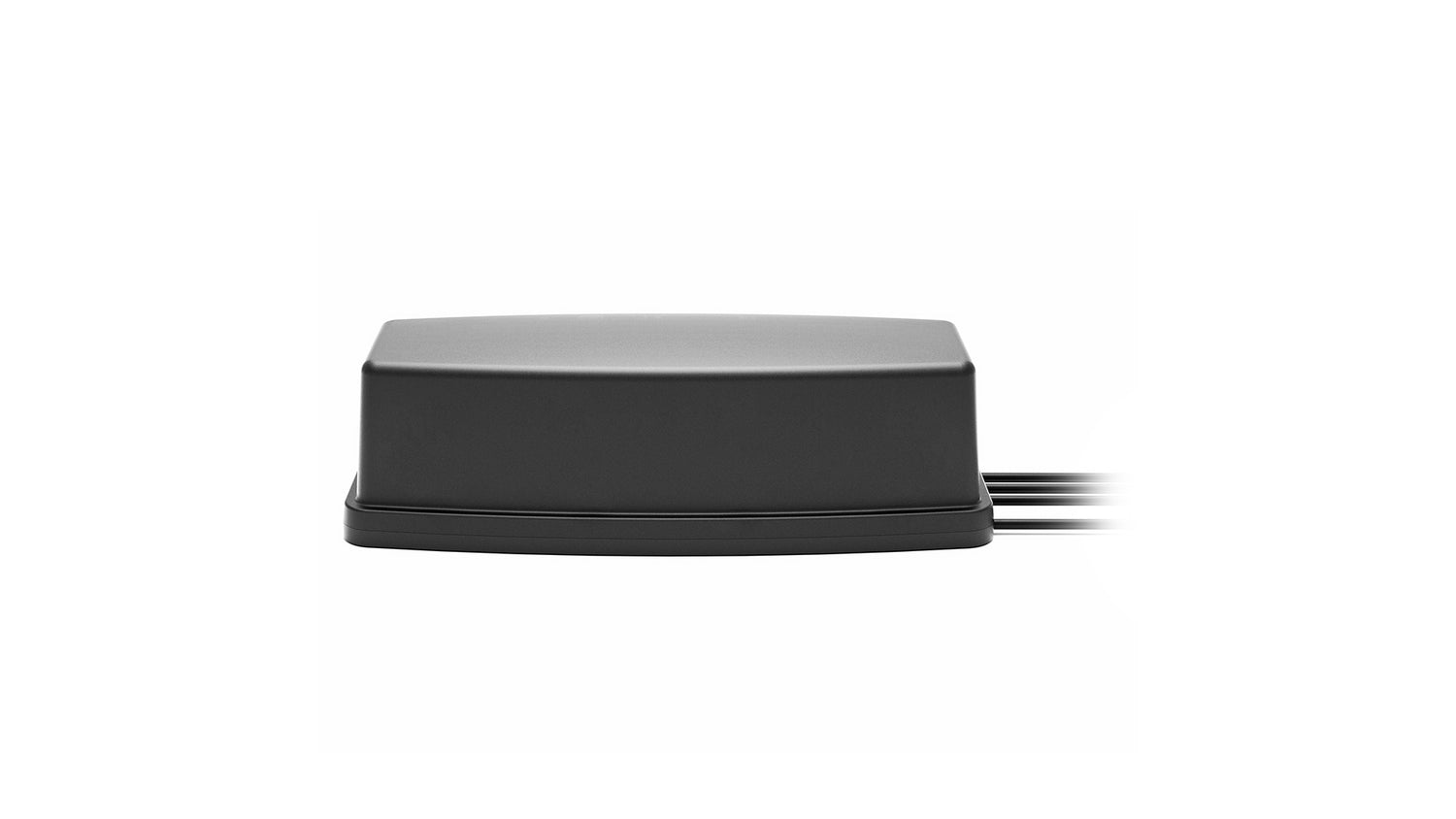

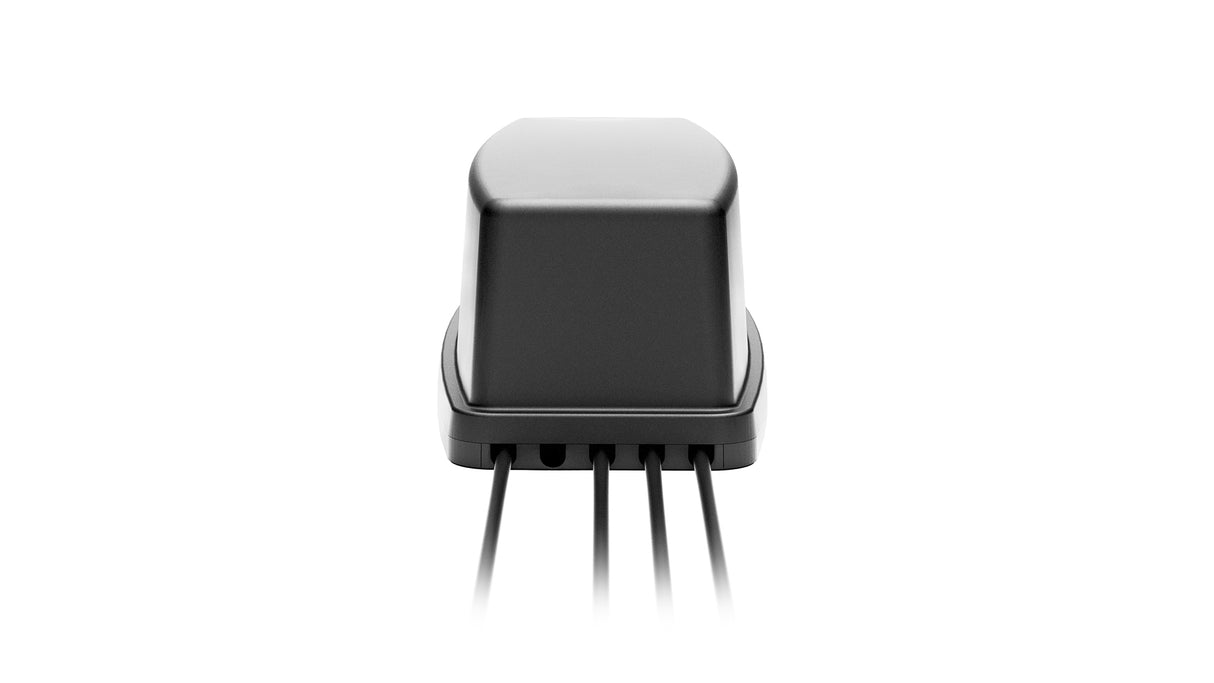

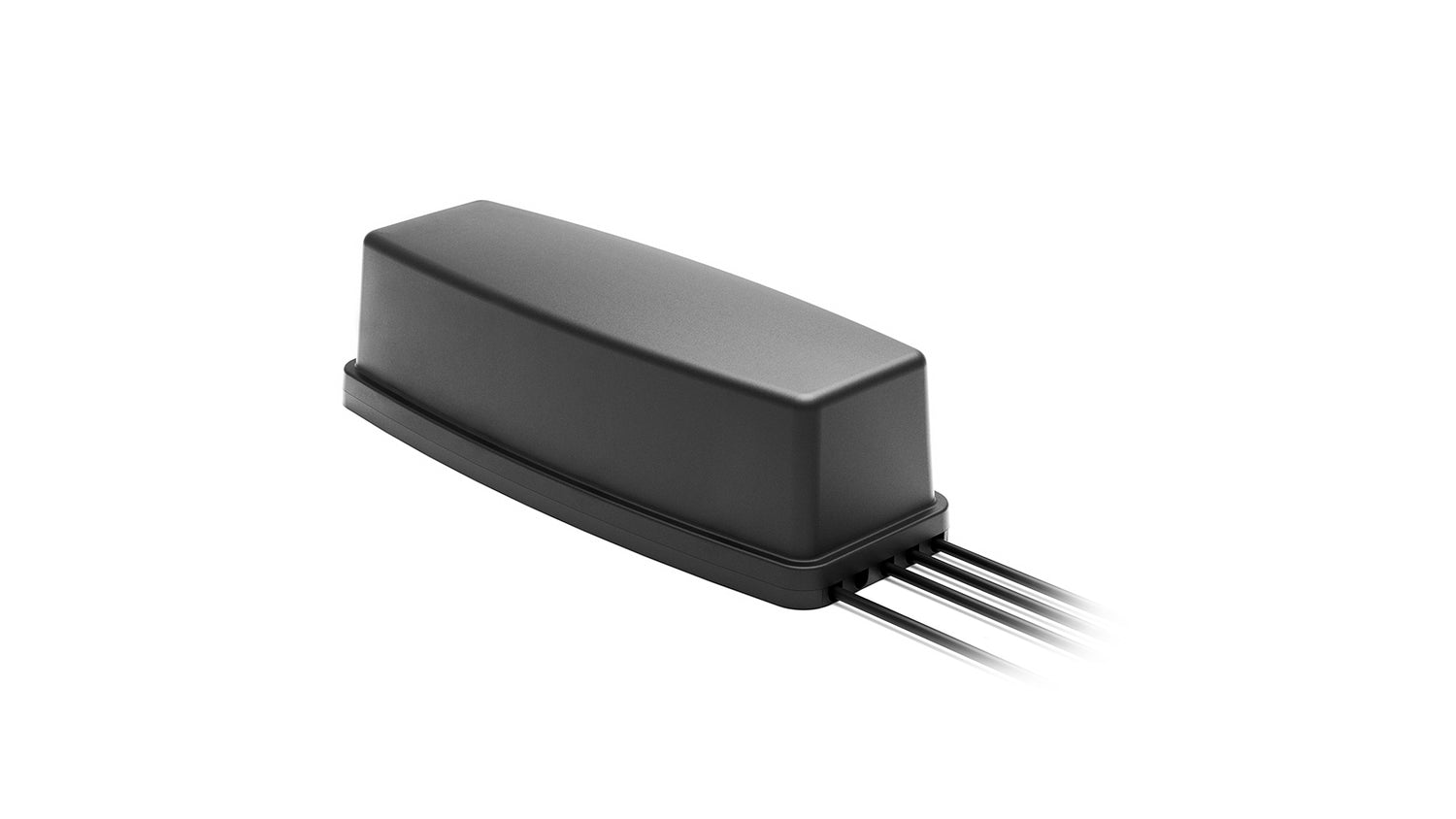

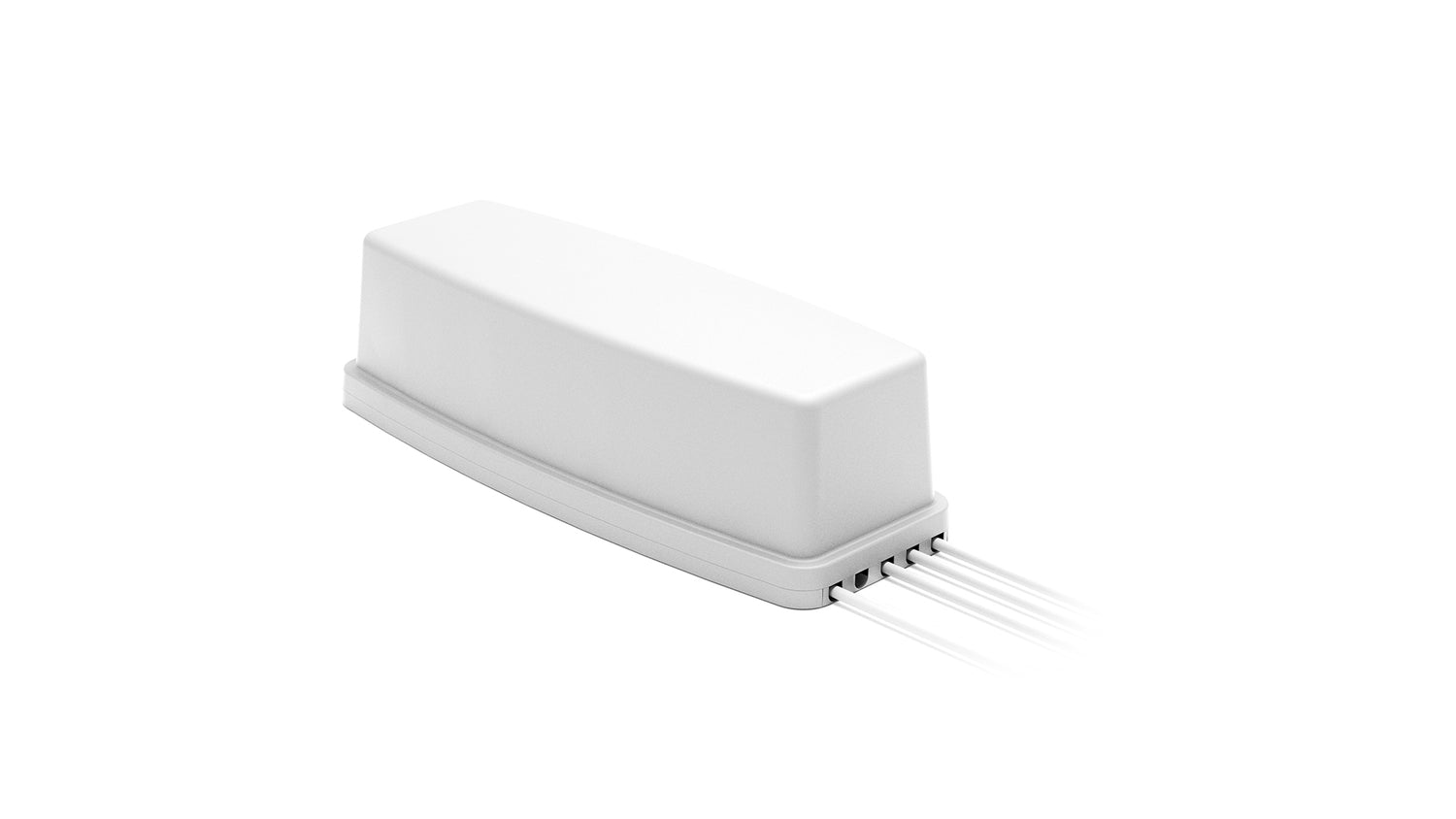

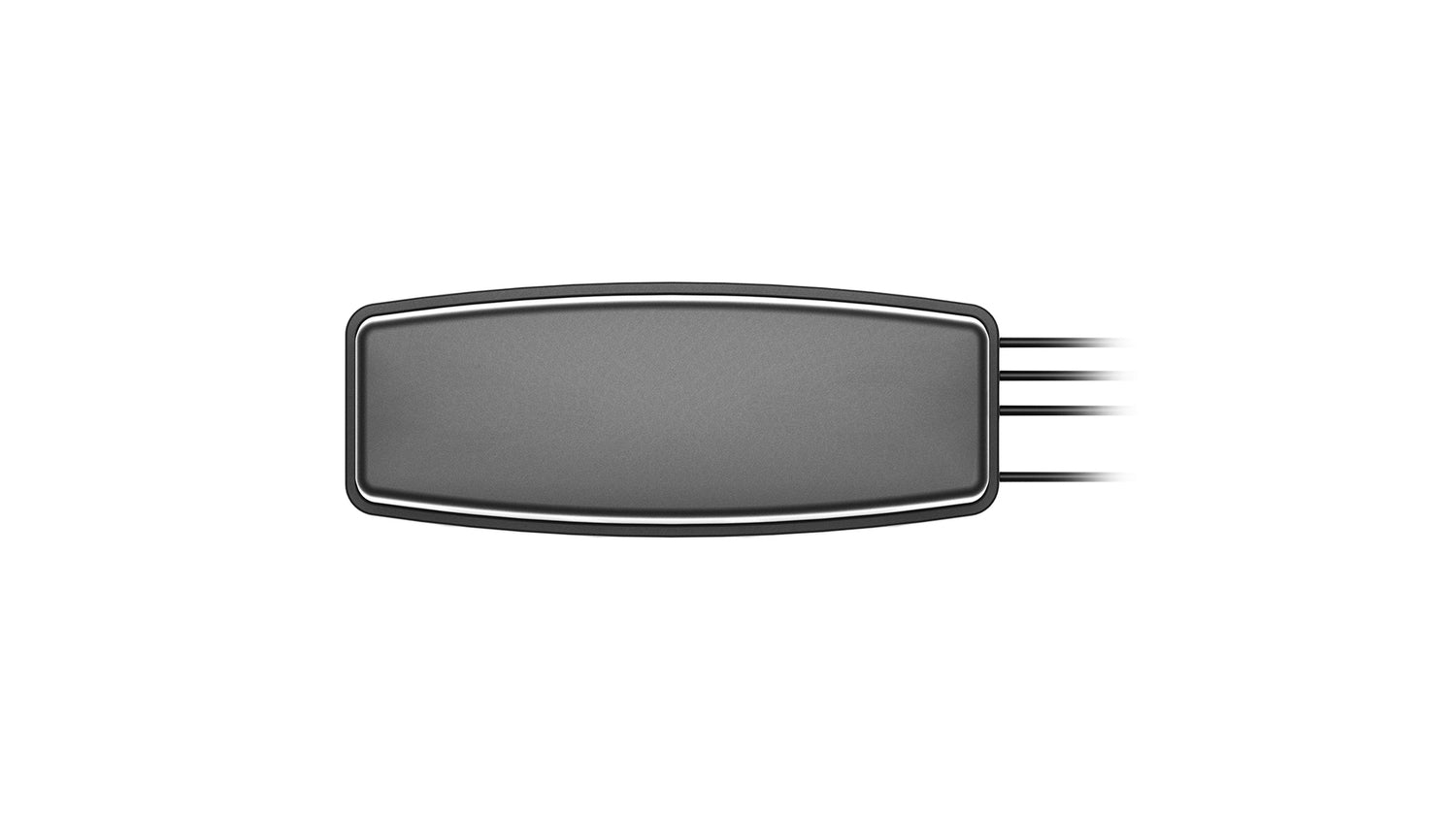

2J6C86MGFc 5G, GNSS, Wi-Fi 6E/7, ISM Magnetfußantenne 4-in-1 SMA-M 300cm

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultrabreitbandige, leistungsstarke 4-in-1-Antenne ist für anspruchsvolle Anwendungen wie Strafverfolgung, Transport und Flottenmanagement konzipiert. Ihr flaches, leichtes Design passt perfekt zwischen die Dachrippen von SUVs und ist ideal für temporäre oder permanente Fahrzeuginstallationen. Die Antenne unterstützt 5GNR, W-lan 6E/7 und GNSS-Technologien und gewährleistet zuverlässige Konnektivität für Breitbandkommunikation, private Netzwerke, kritische Kommunikation und präzise Navigation. Die Bullion-Serie bietet eine bohrfreie magnetische Halterungslösung, die die Installation auf jeder Metalloberfläche schnell und einfach macht.

  • Ultrabreitband-Abdeckung für 5G, W-lan 6E/7 und GNSS
  • Hohe Verstärkung und Effizienz für optimale Signalstärke
  • Bodenunabhängig für flexible Installation
  • IP67/IP69 zertifiziert für robuste Leistung im Außenbereich
  • Ideal für Automobil-, Industrie- und öffentliche Sicherheitsanwendungen

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0-6,0 GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: D302 (Kabel 1-3), LL100 (Kabel 4)

Installation / Umweltbedingungen

Die überlegene gestapelte Neodym-Magnetische Halterung bietet starke magnetische Haftkraft und ermöglicht schnelle An- und Abmontagen auf allen Metalloberflächen wie Fahrzeugen, Metallgebäuden und Stahlmasten. (Siehe Produkt 2J6C868BCFa für Schraubmontage-Option). Das vollständig IP67/IP69 zertifizierte, leichte Gehäuse wird aus ASA UV-stabilem Material gefertigt, das Schutz gegen Wasser und Feuchtigkeit bietet und gleichzeitig einen optimalen Betrieb im Außenbereich gewährleistet. Diese bodenunabhängige Antenne misst nur 193 x 76,3 x 56,1 mm und ist ideal für temporäre SUV-Dachmontagen mit perfekter Passform in den Fahrzeugdachvertiefungen.

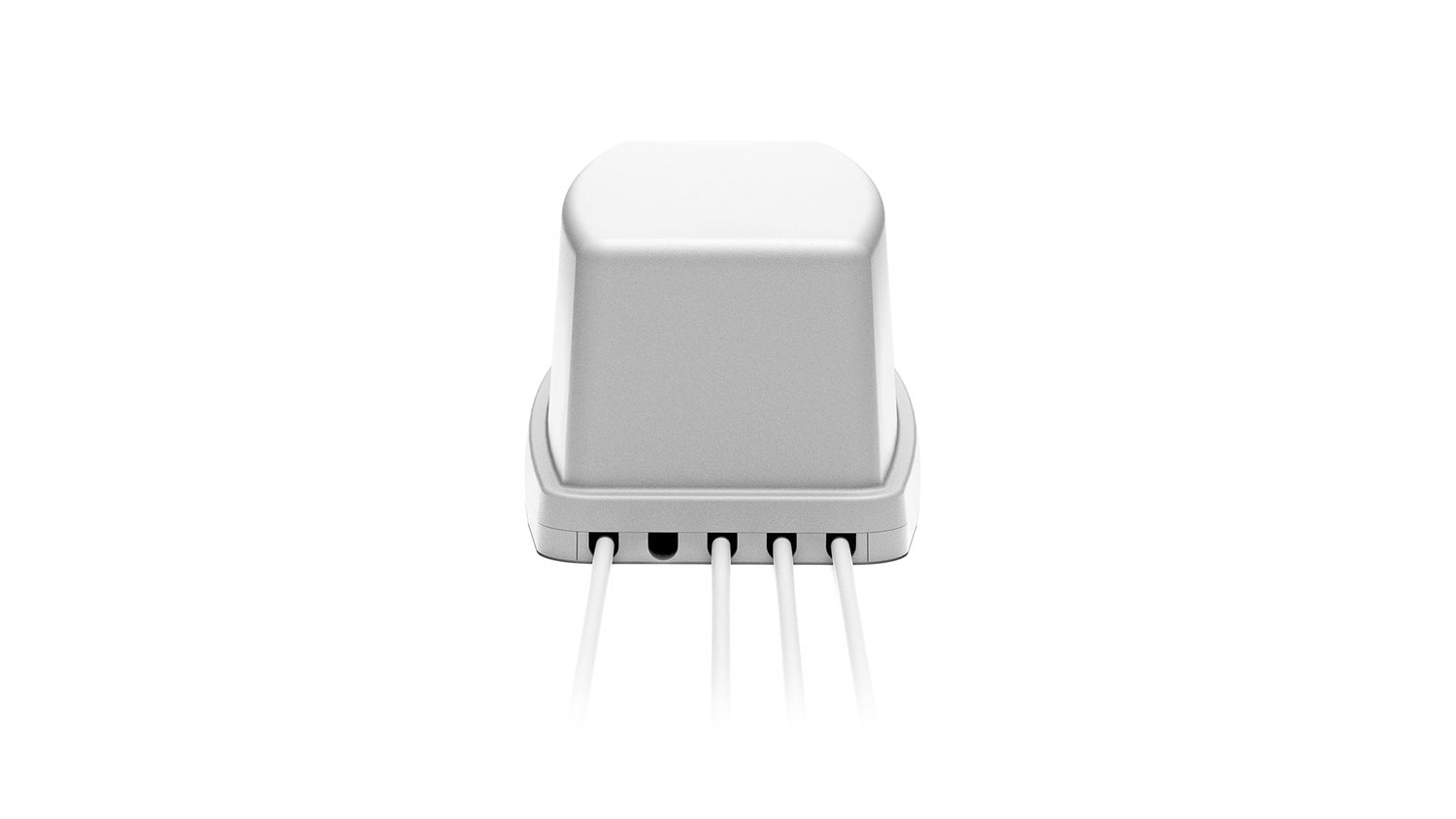

Kabel 1-3 sind verlustarme D302-Kabel und Kabel 4 ist LL100 mit einer Länge von 300 cm, die durch die kürzeste Seite des Antennen-Gehäuses geführt werden und mit SMA-Steckern für eine sichere Konnektivität enden. Die Standardkabel sind für optimale Leistung abgestimmt, aber wir bieten auch eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an. Alle unsere Produkte sind ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: 193 × 76,5 × 56,1 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-6,9, ~-15,9, ~-15,0, ~-6,7
VSWR: ~2,7:1, ~1,5:1, ~1,6:1, ~2,8:1
Effizienz (%): ~40,2, ~47,3, ~35,3, ~22,1
Spitzengain (dBi): ~2,5, ~5,0, ~4,8, ~3,3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7,1, ~-15,4, ~-18,1, ~-9,2
VSWR: ~2,7:1, ~1,5:1, ~1,4:1, ~2,1:1
Effizienz (%): ~40,7, ~46,9, ~39,8, ~33,8
Spitzengain (dBi): ~2,5, ~5,0, ~5,4, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band WIFI 6E / WIFI 7

Standards: W-lan, Bluetooth, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,5:1, ~1,3:1, ~1,8:1
Effizienz (%): ~49,2, ~48,2, ~32,1
Spitzengain (dBi): ~4,2, ~6,4, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GPS/GLONASS

Standards: GPS, GLONASS, QZSS, Galileo
Frequenz: 1575,42, 1598-1610 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Strahlungsmuster: Halbkugelförmig
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,5 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Sägefiltertyp: Vorfilter
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen
