2J  |  Artikelnummer: 2J7024Ba

2J7024Ba 4G/LTE, 3G, 2G Schraubmontage Antenne Medusa SMA-M 300cm IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 2-in-1-Kombinationsantenne ist für eine robuste zellulare Konnektivität ausgelegt und unterstützt 4G LTE, 3G und 2G Netzwerke mit MIMO-Technologie für verbesserten Datendurchsatz und Zuverlässigkeit. Das robuste, kuppelförmige Gehäuse ist für anspruchsvolle industrielle, gewerbliche und private Umgebungen konzipiert und bietet vollständigen Schutz gegen Wasser, Staub und Stöße. Die Antenne ist unabhängig von der Grundfläche, was eine flexible Installation auf verschiedenen Oberflächen ermöglicht, und eignet sich ideal für Anwendungen wie HD-Sprach- und Datenübertragung, Flottenmanagement, öffentlichen Nahverkehr, Logistik und mehr.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LMR195

Installation / Umwelt

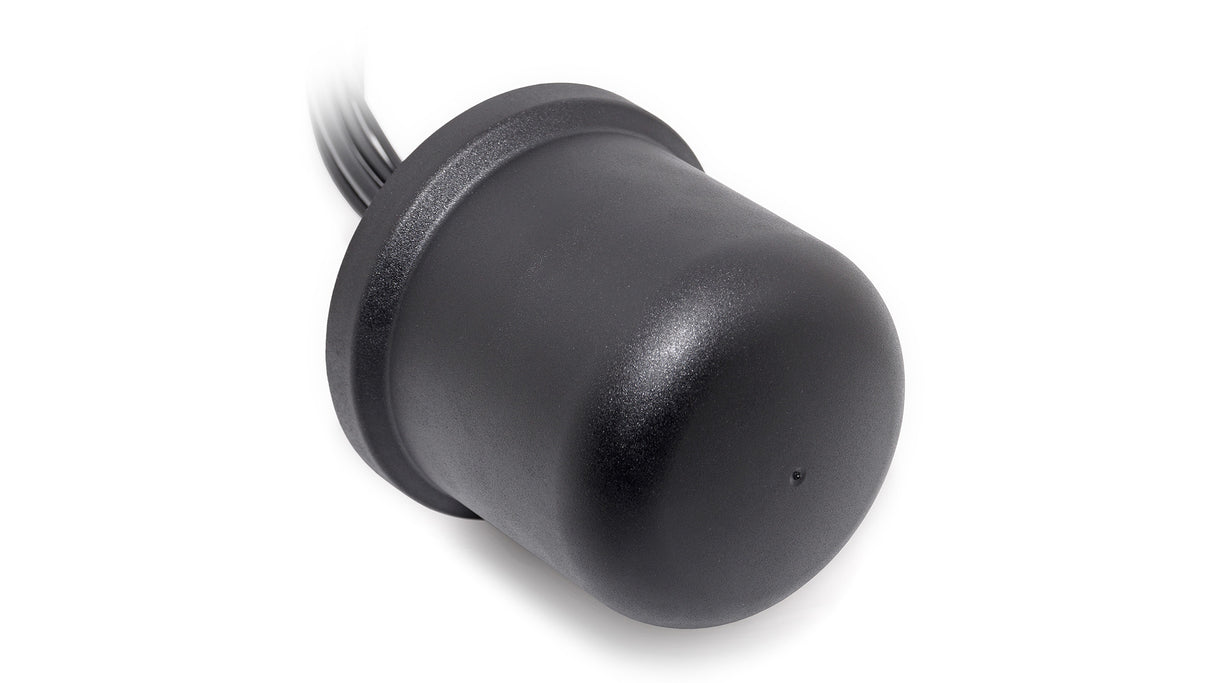

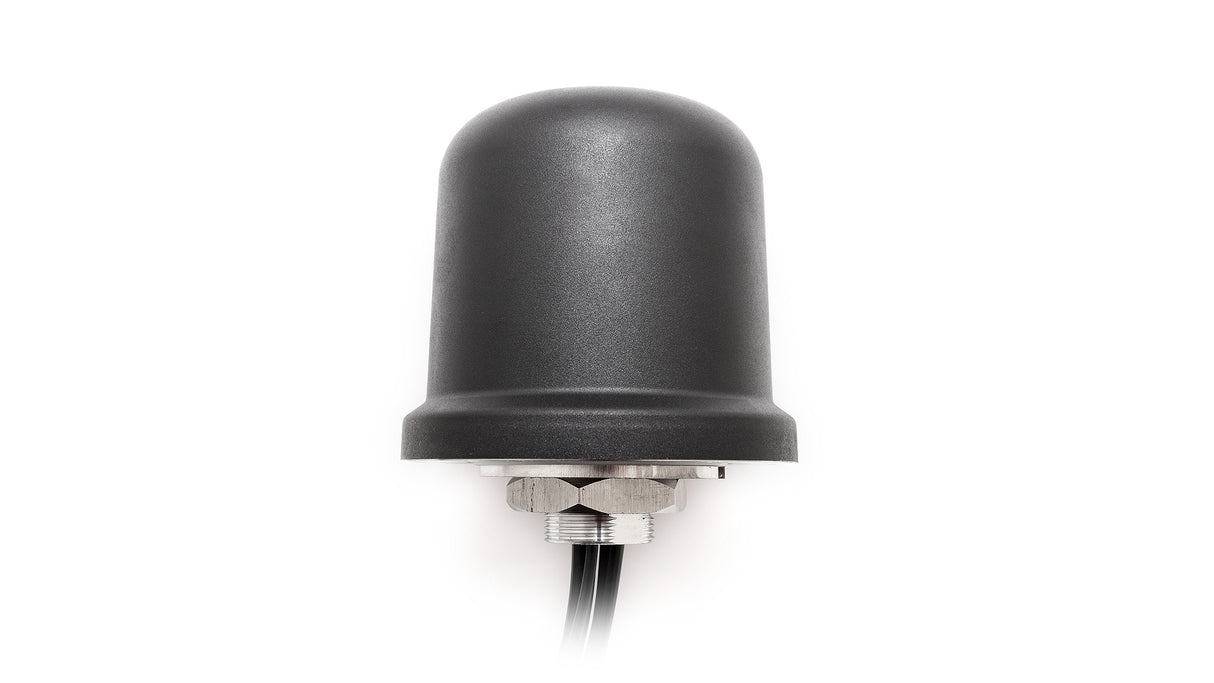

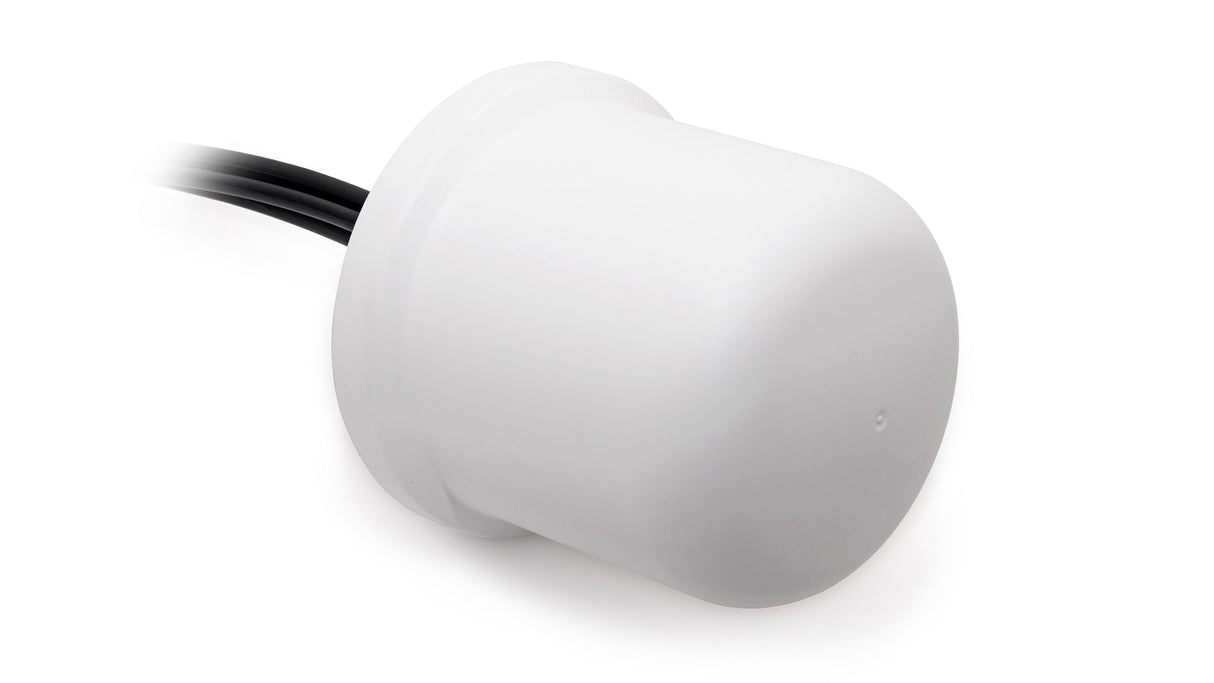

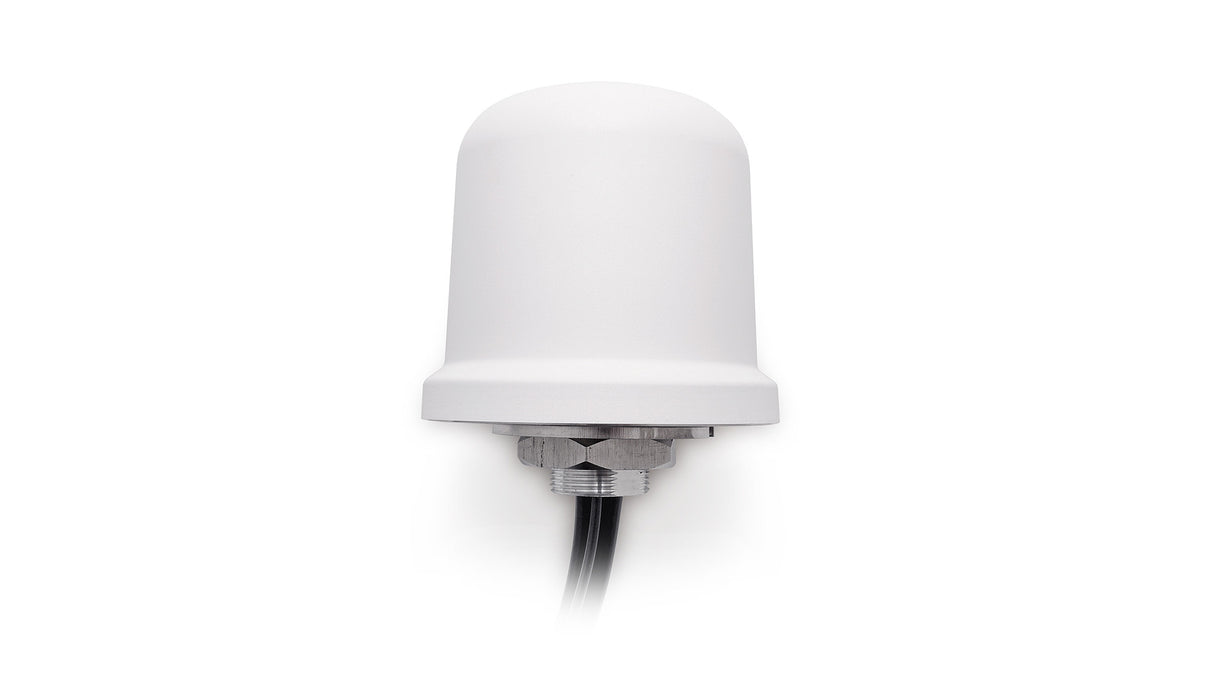

Die 2J7024Ba ist für den harten Einsatz konzipiert und bietet vollständigen Schutz gegen Wasser, Staub und Stöße mit den Schutzarten IP67, IP69 und IK09. Die Antenne misst Ø 96 x H 90 mm, und das kuppelförmige Gehäuse wird aus hochwertigem, UV-stabilem ASA-Material hergestellt, erhältlich in Schwarz oder Weiß. Wie bei allen grundflächenunabhängigen Antennen ist die Installation ohne Erdung möglich und ideal für alle Innen- oder Außenflächen.

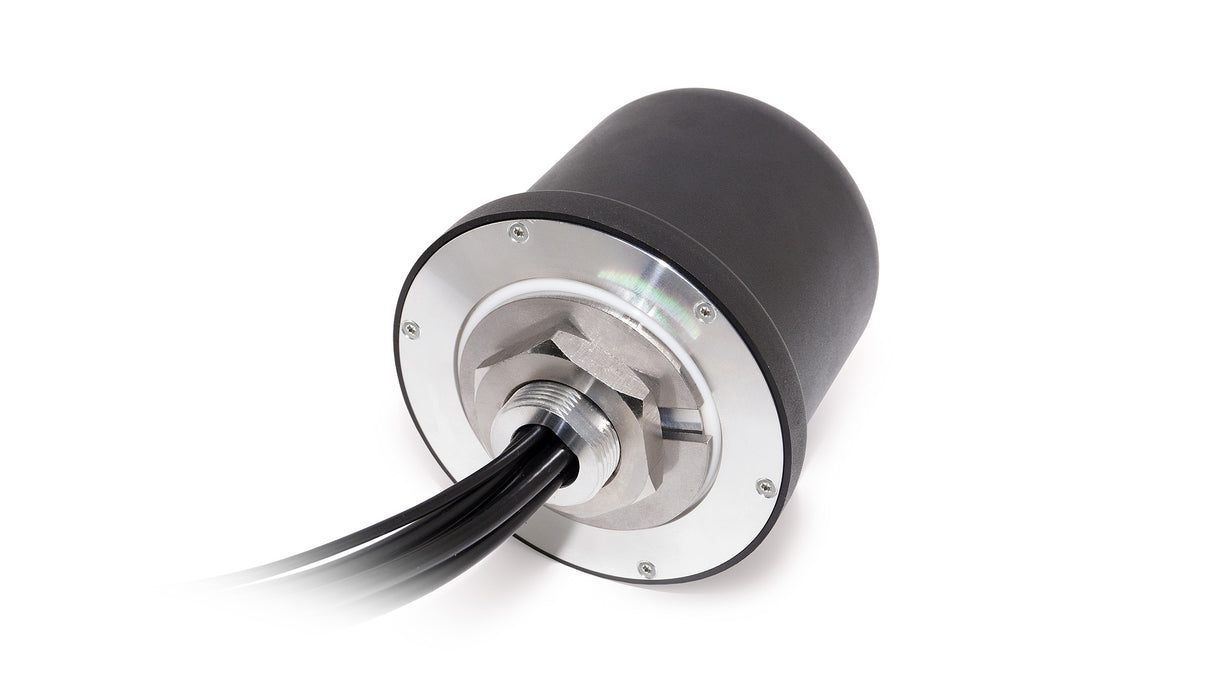

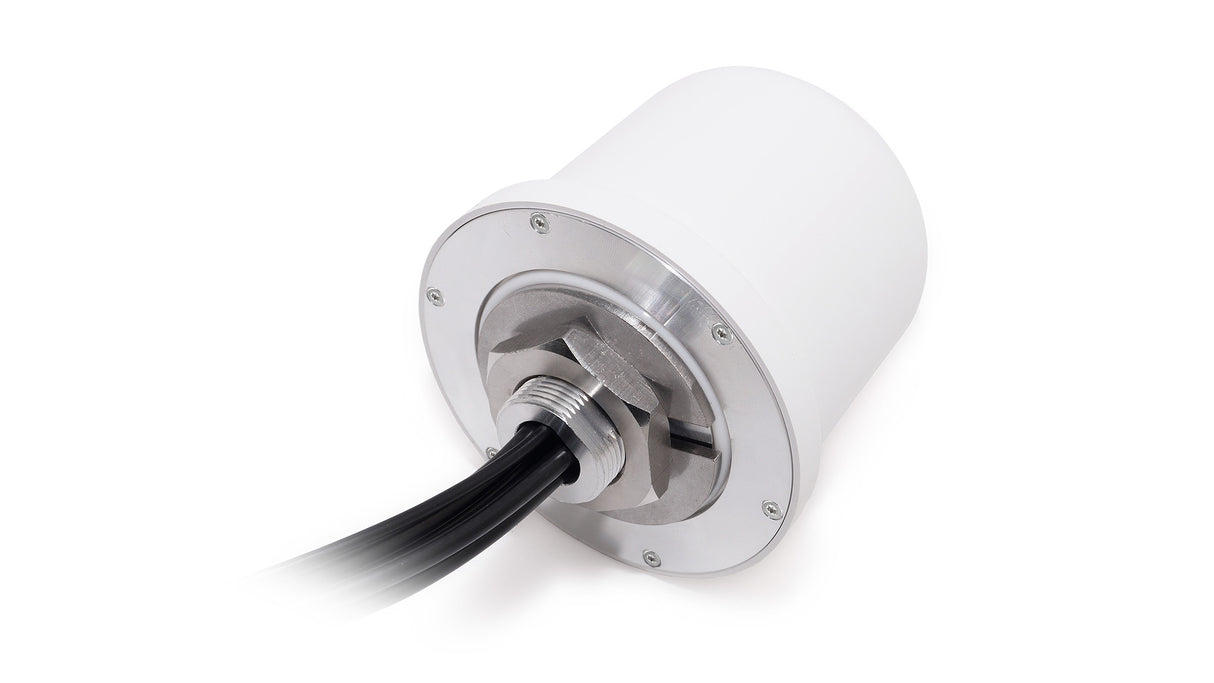

Die beiden 300 cm langen LMR195-Kabel mit SMA-Stecker werden durch die Anti-Rotations-Schraubbefestigung geführt, die sich an der Aluminiumlegierungsbasis der Antenne befindet. Es ist wichtig, die richtige Antenne für den jeweiligen Einsatz auszuwählen. Unsere erfahrenen Ingenieure stehen für Installationsunterstützung, individuelle Anpassungen und Antennenauswahl zur Verfügung.

Alle unsere Produkte werden ohne gefährliche Stoffe hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Zellulare Technologien: 4G/LTE, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx
Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,6:1, ~1,7:1
Effizienz (%): ~57, ~57, ~47
Spitzenverstärkung (dBi): ~2,1, ~4,2, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Cellular/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,6:1, ~1,4:1
Effizienz (%): ~63, ~54, ~57
Spitzenverstärkung (dBi): ~3,0, ~3,2, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7024Ba","title":"Medusa 2-in-1 Kombination 4GLTE/3G/2G MIMO Hochgewinn Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X","Cat-Mx","Cat-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.6","vswr":"~1.9:1","efficiency_percent":"~57","peakGain_dbi":"~2.1","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-15.6","vswr":"~1.6:1","efficiency_percent":"~57","peakGain_dbi":"~4.2","averageGain_db":"~-2.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-11.7","vswr":"~1.7:1","efficiency_percent":"~47","peakGain_dbi":"~3.1","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X","Cat-Mx","Cat-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.0","vswr":"~1.9:1","efficiency_percent":"~63","peakGain_dbi":"~3.0","averageGain_db":"~-2.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-14.3","vswr":"~1.6:1","efficiency_percent":"~54","peakGain_dbi":"~3.2","averageGain_db":"~-2.6"},{"range_mhz":"2500-2700","returnLoss_db":"~-16.5","vswr":"~1.4:1","efficiency_percent":"~57","peakGain_dbi":"~4.0","averageGain_db":"~-2.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000}]}
