2J7024Bc 4G/LTE Schraubmontage Antenne 4-in-1 SMA-M 300cm

Name: 2J7024Bc 4G/LTE Schraubmontage Antenne 4-in-1 SMA-M 300cm
Brand: 2J
SKU: 2J7024Bc
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke 4-in-1-Antenne ist für eine robuste zellulare Konnektivität ausgelegt und unterstützt 4G LTE, 3G und 2G MIMO-Funktechnologie. Ihr omnidirektionales Strahlungsmuster gewährleistet eine stabile und konsistente Daten- und Sprachübertragung, was sie ideal für Geräte mit hohem Verkehrsaufkommen in anspruchsvollen Umgebungen macht. Die Antenne ist unabhängig von einer Massefläche und verfügt über ein robustes, kuppelförmiges Gehäuse mit vollständigem IP67-, IP69- und IK09-Schutz, geeignet für Innen- und Außeninstallationen. Typische Anwendungen umfassen HD-Sprach- und Datenübertragung, zellulare Kommunikation, Infotainmentsysteme, selbstfahrende Autos, Flottenmanagement, Gateways, öffentlichen Nahverkehr und Logistik.

Konnektivitäten

4× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-M
Kabellänge: 300 cm
Kabeltyp: LMR195

Installation / Umwelt

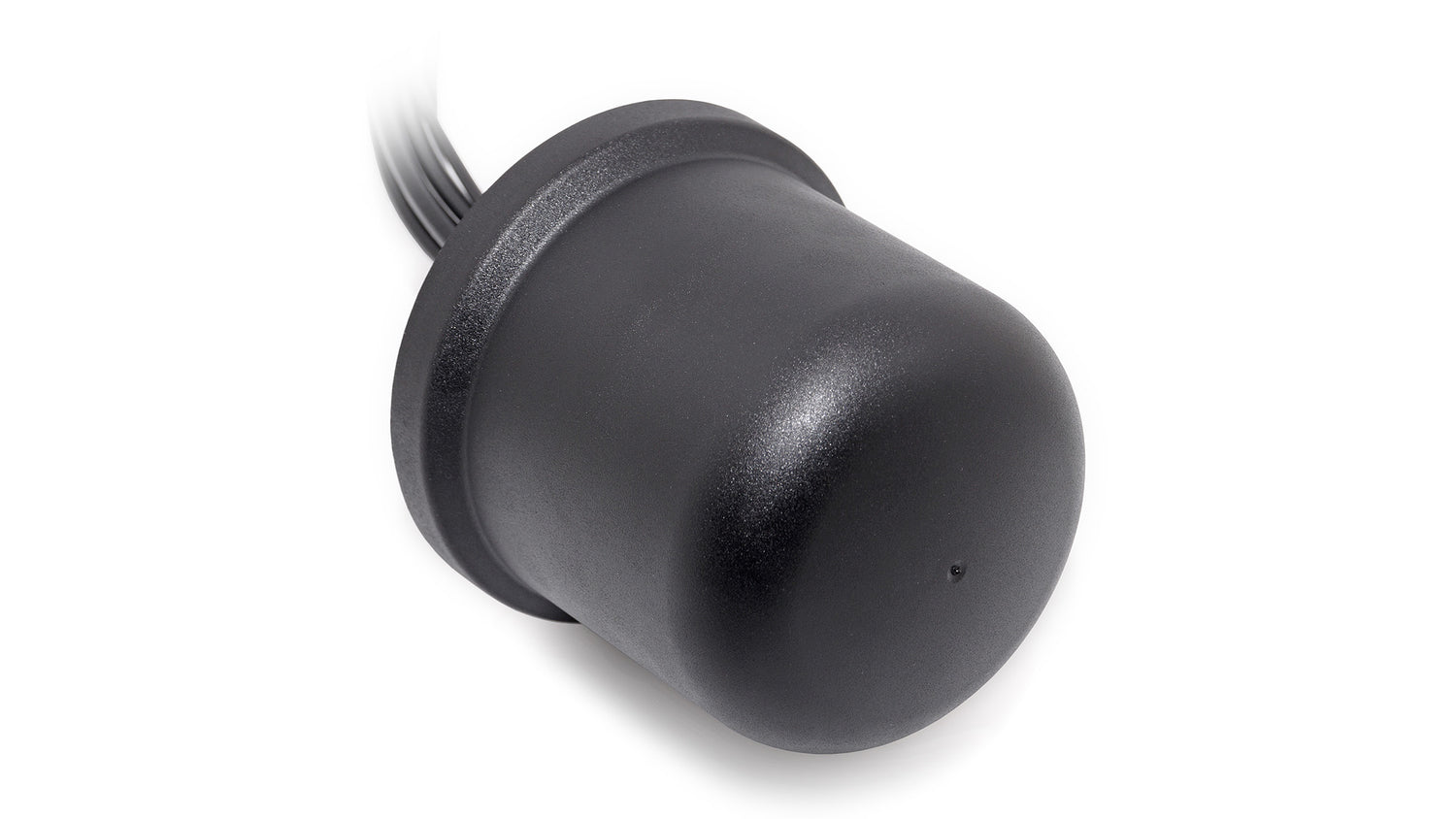

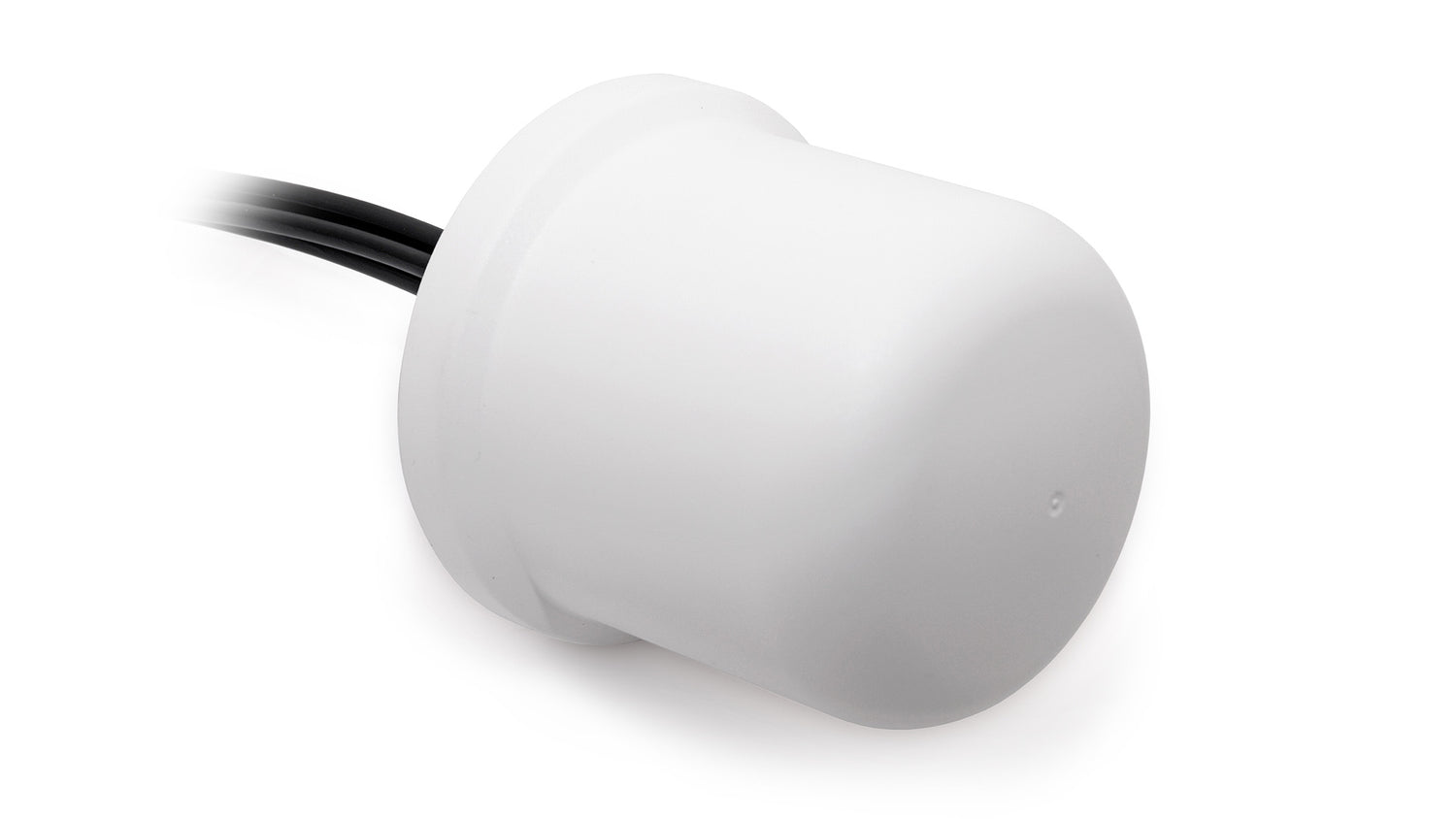

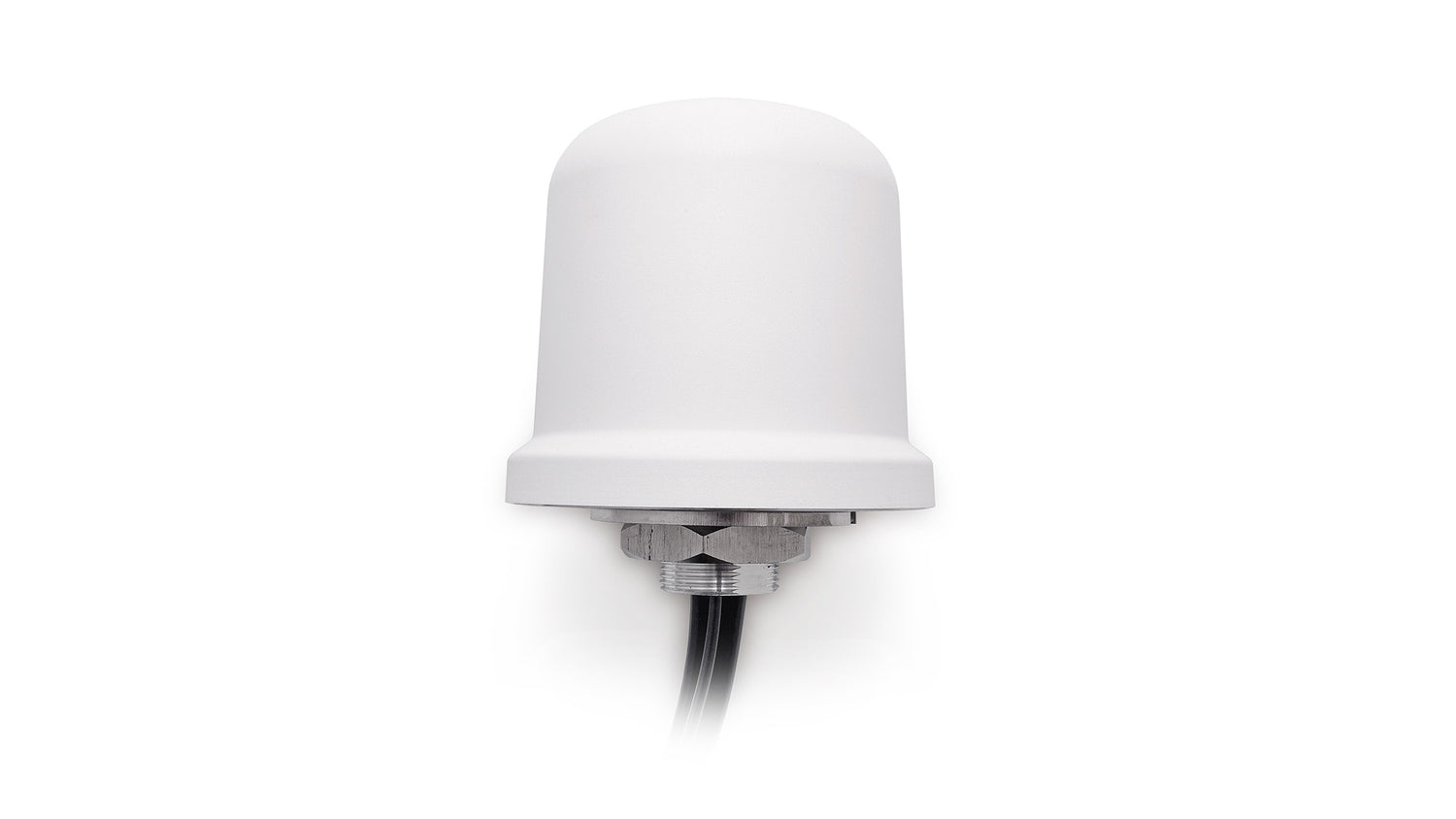

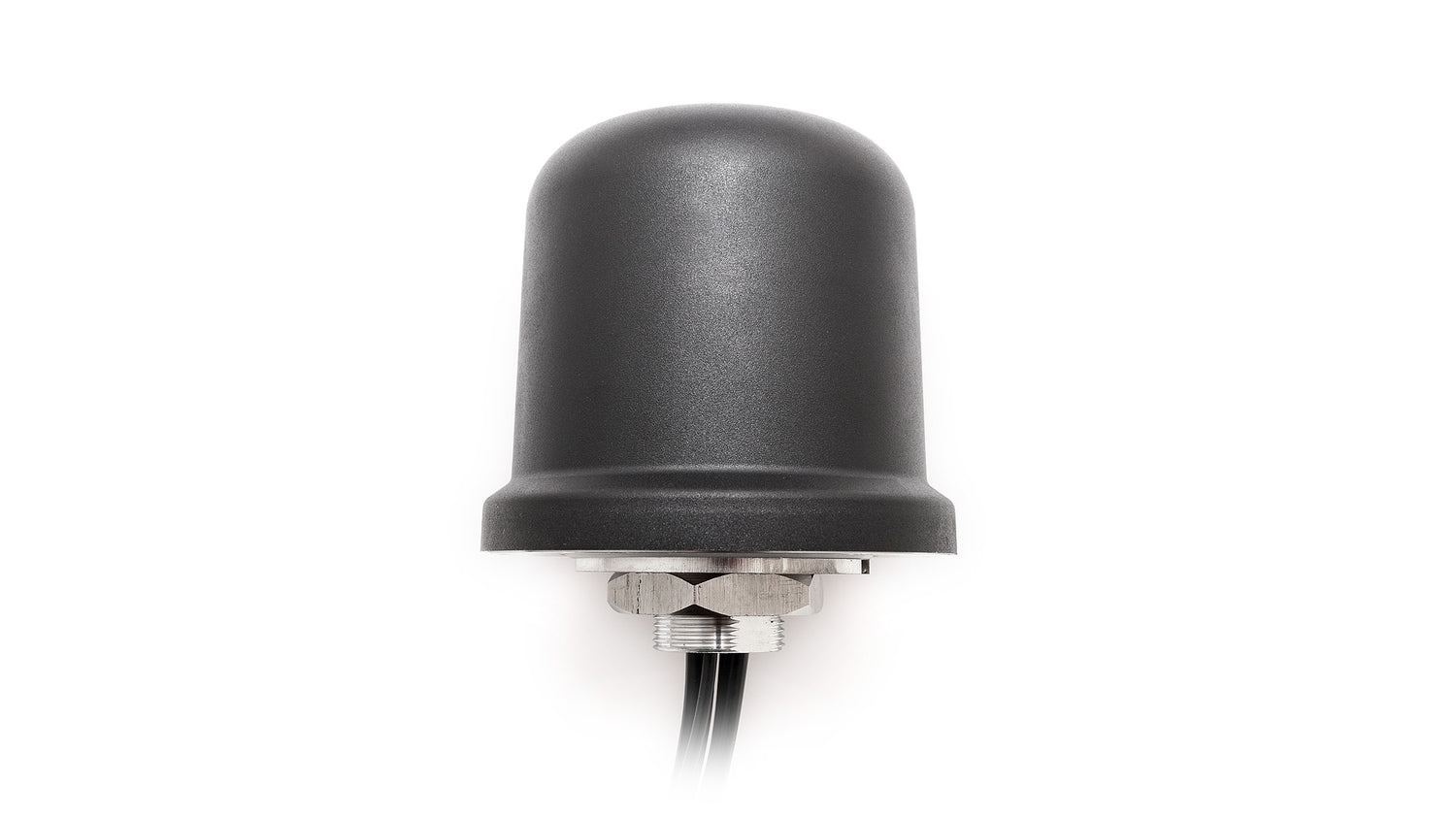

Die 2J7024Bc ist für den robusten Einsatz konzipiert und vollständig gegen Wasser, Staub und Stöße mit den Schutzarten IP67, IP69 und IK09 geschützt. Die Antenne misst Ø 96 x H 90 mm, und das kuppelförmige Gehäuse wird aus hochwertigem ASA UV-stabilem Material mit Aluminiumlegierungsbasis gefertigt und ist in Schwarz oder Weiß erhältlich. Wie bei allen masseflächenunabhängigen Antennen ist die Installation nicht durch die Notwendigkeit einer Erdung eingeschränkt und ideal für alle Innen- oder Außenflächen.

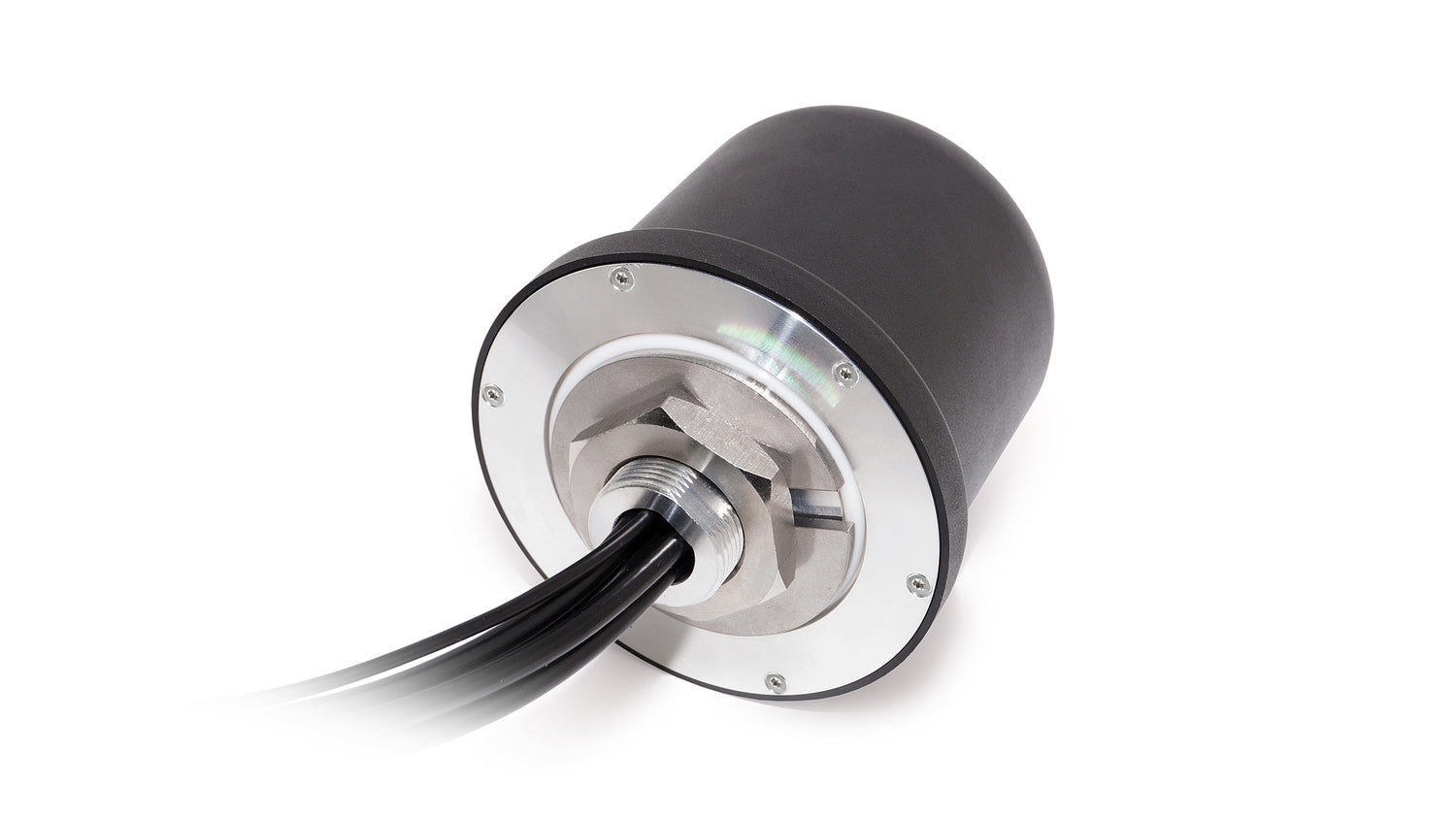

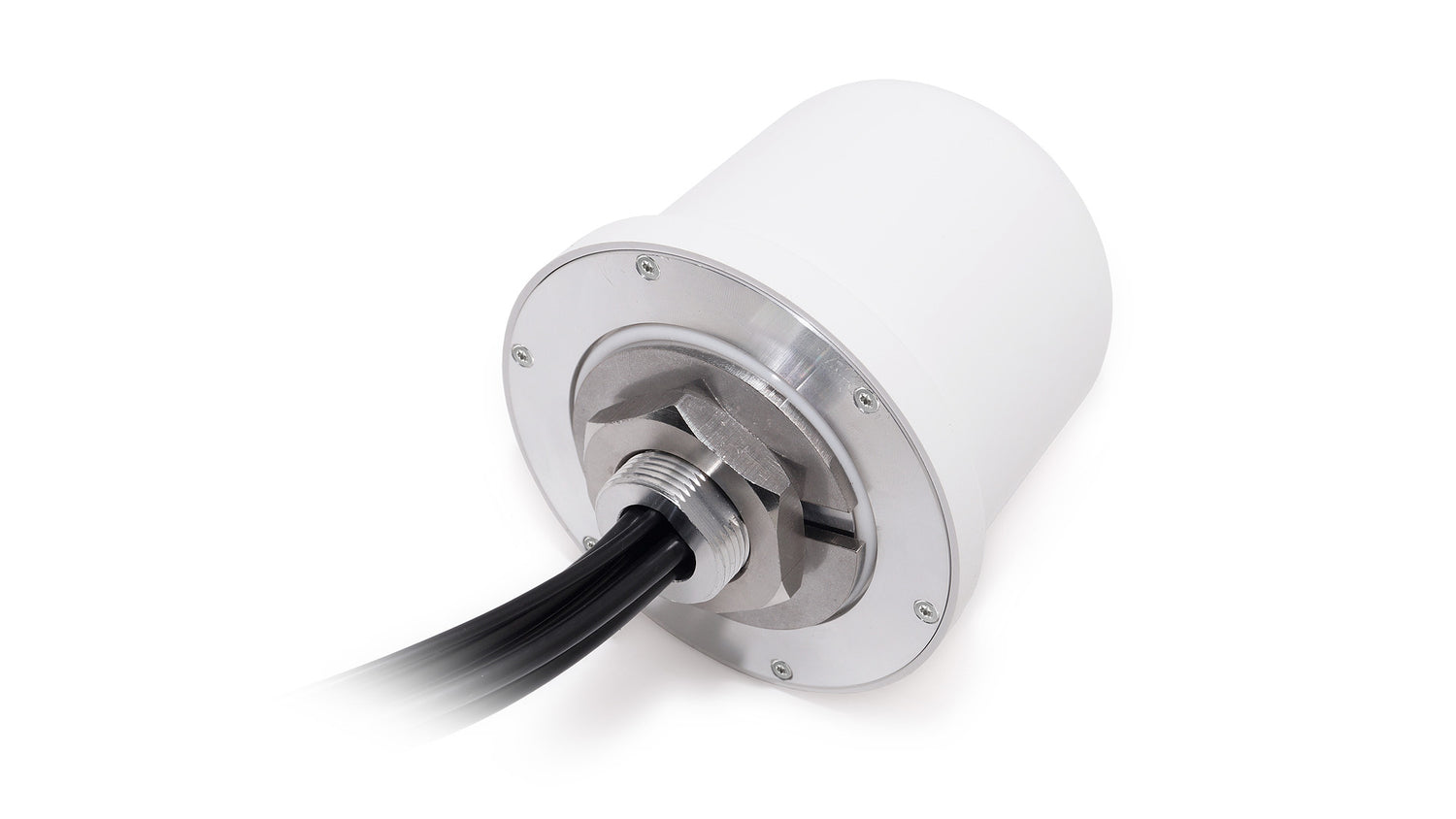

Die vier 300 cm langen LMR195-Kabel mit SMA-Stecker werden durch die anti-rotierende Schraubbefestigung an der Aluminiumlegierungsbasis der Antenne geführt. Es ist wichtig, die richtige Antenne für den Einsatz auszuwählen. Unsere erfahrenen Ingenieure stehen für Installationsunterstützung, individuelle Anpassungen und Antennenauswahl zur Verfügung.
Alle unsere Produkte werden umweltbewusst entwickelt und ohne gefährliche Stoffe hergestellt, mit vollständiger REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Zellulare Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - CELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~1,9:1, ~1,3:1
Effizienz (%): ~36, ~41, ~53
Spitzenverstärkung (dBi): ~0,2, ~3,8, ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - CELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~2,1:1, ~1,4:1
Effizienz (%): ~35, ~42, ~53
Spitzenverstärkung (dBi): ~-0,1, ~3,2, ~5,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - CELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~2,0:1, ~1,4:1
Effizienz (%): ~35, ~40, ~53
Spitzenverstärkung (dBi): ~-0,5, ~3,1, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - CELLULAR/4G LTE

Standards: 2G, 3G und 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~2,1:1, ~1,4:1
Effizienz (%): ~36, ~42, ~54
Spitzenverstärkung (dBi): ~-0,7, ~3,0, ~4,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7024Bc","title":"Medusa 4-in-1 Kombination 4GLTE/3G/2G MIMO Hochgewinn Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.5","vswr":"~2.9:1","efficiency_percent":"~36","peakGain_dbi":"~0.2","averageGain_db":"~-4.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.9","vswr":"~1.9:1","efficiency_percent":"~41","peakGain_dbi":"~3.8","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-21.3","vswr":"~1.3:1","efficiency_percent":"~53","peakGain_dbi":"~6.0","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.6","vswr":"~2.8:1","efficiency_percent":"~35","peakGain_dbi":"~-0.1","averageGain_db":"~-4.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.0","vswr":"~2.1:1","efficiency_percent":"~42","peakGain_dbi":"~3.2","averageGain_db":"~-3.8"},{"range_mhz":"2500-2700","returnLoss_db":"~-15.4","vswr":"~1.4:1","efficiency_percent":"~53","peakGain_dbi":"~5.6","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.4","vswr":"~2.9:1","efficiency_percent":"~35","peakGain_dbi":"~-0.5","averageGain_db":"~-4.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.4","vswr":"~2.0:1","efficiency_percent":"~40","peakGain_dbi":"~3.1","averageGain_db":"~-4.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-18.9","vswr":"~1.4:1","efficiency_percent":"~53","peakGain_dbi":"~5.0","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.7","vswr":"~2.8:1","efficiency_percent":"~36","peakGain_dbi":"~-0.7","averageGain_db":"~-4.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.4","vswr":"~2.1:1","efficiency_percent":"~42","peakGain_dbi":"~3.0","averageGain_db":"~-3.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-16.3","vswr":"~1.4:1","efficiency_percent":"~54","peakGain_dbi":"~4.8","averageGain_db":"~-2.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000}]}
