2J  |  Artikelnummer: 2J7050BGFa

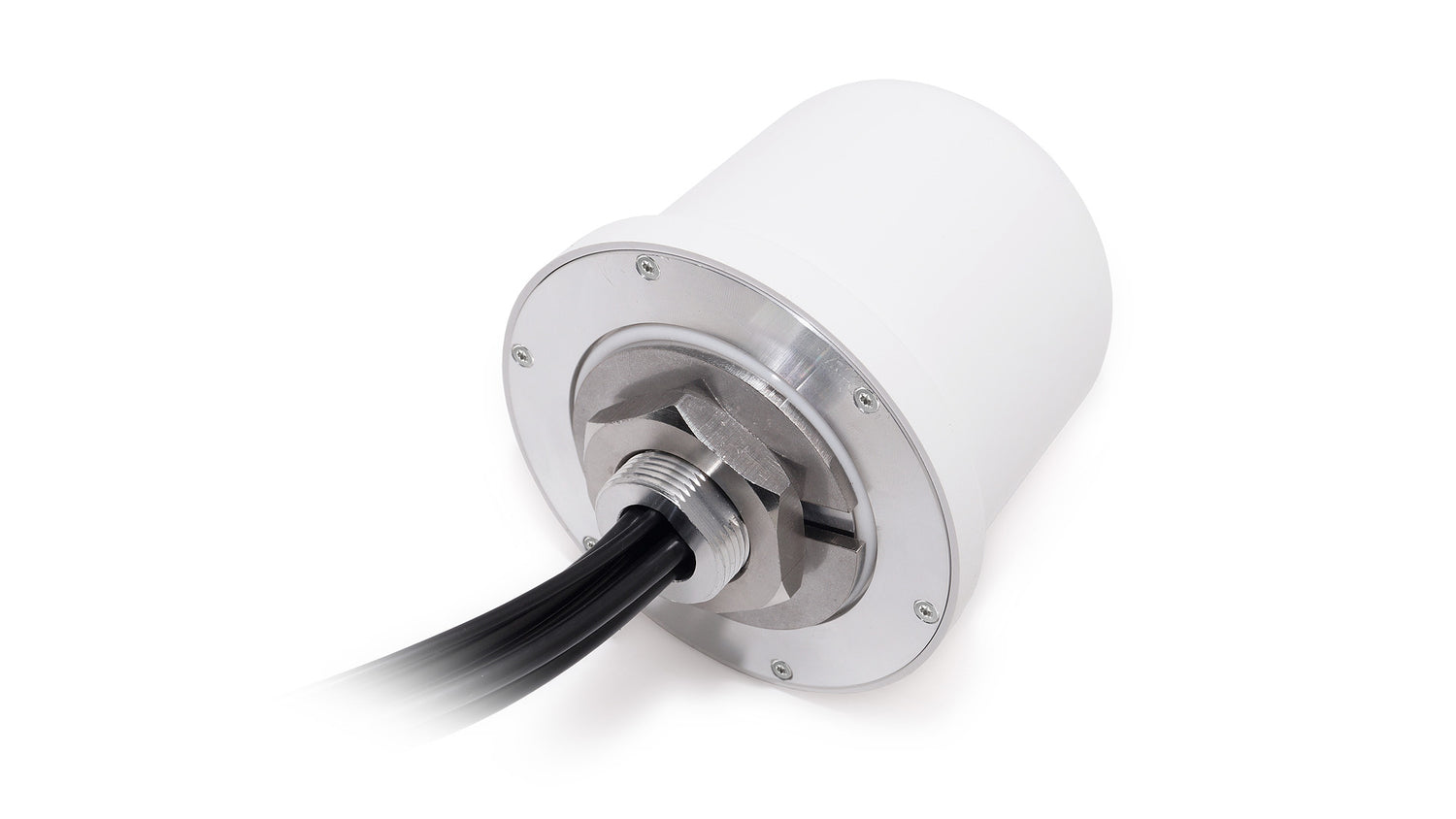

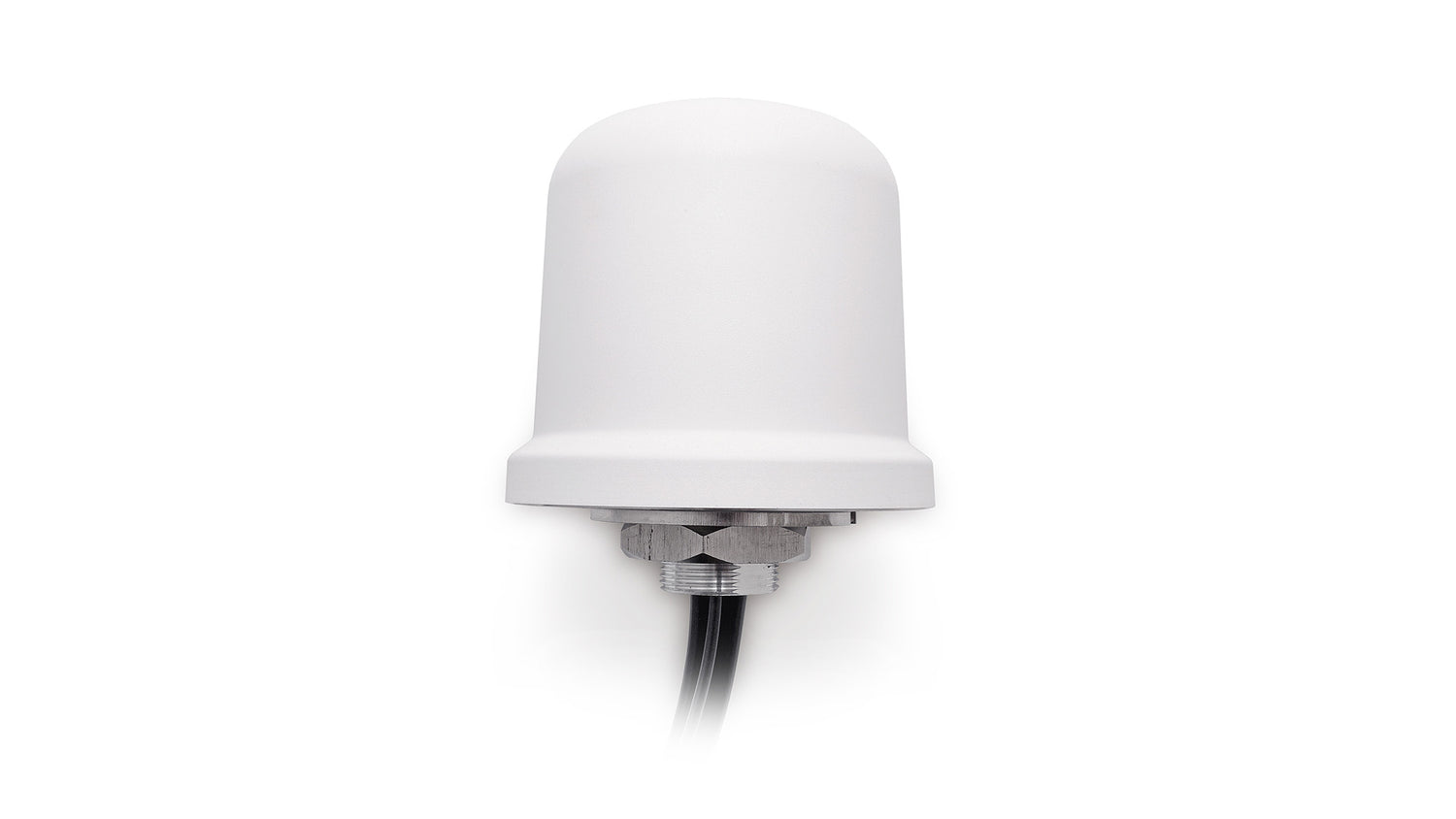

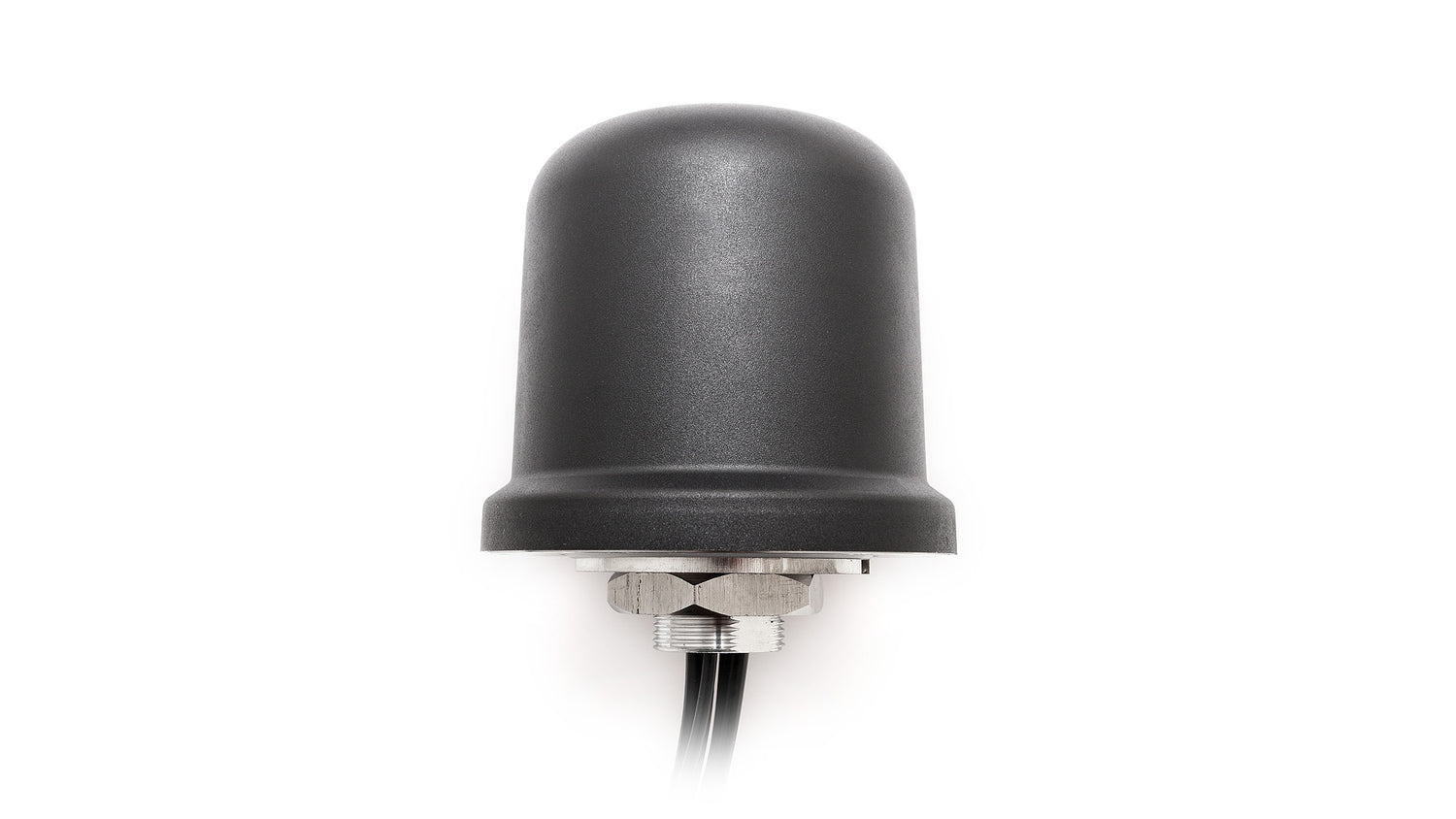

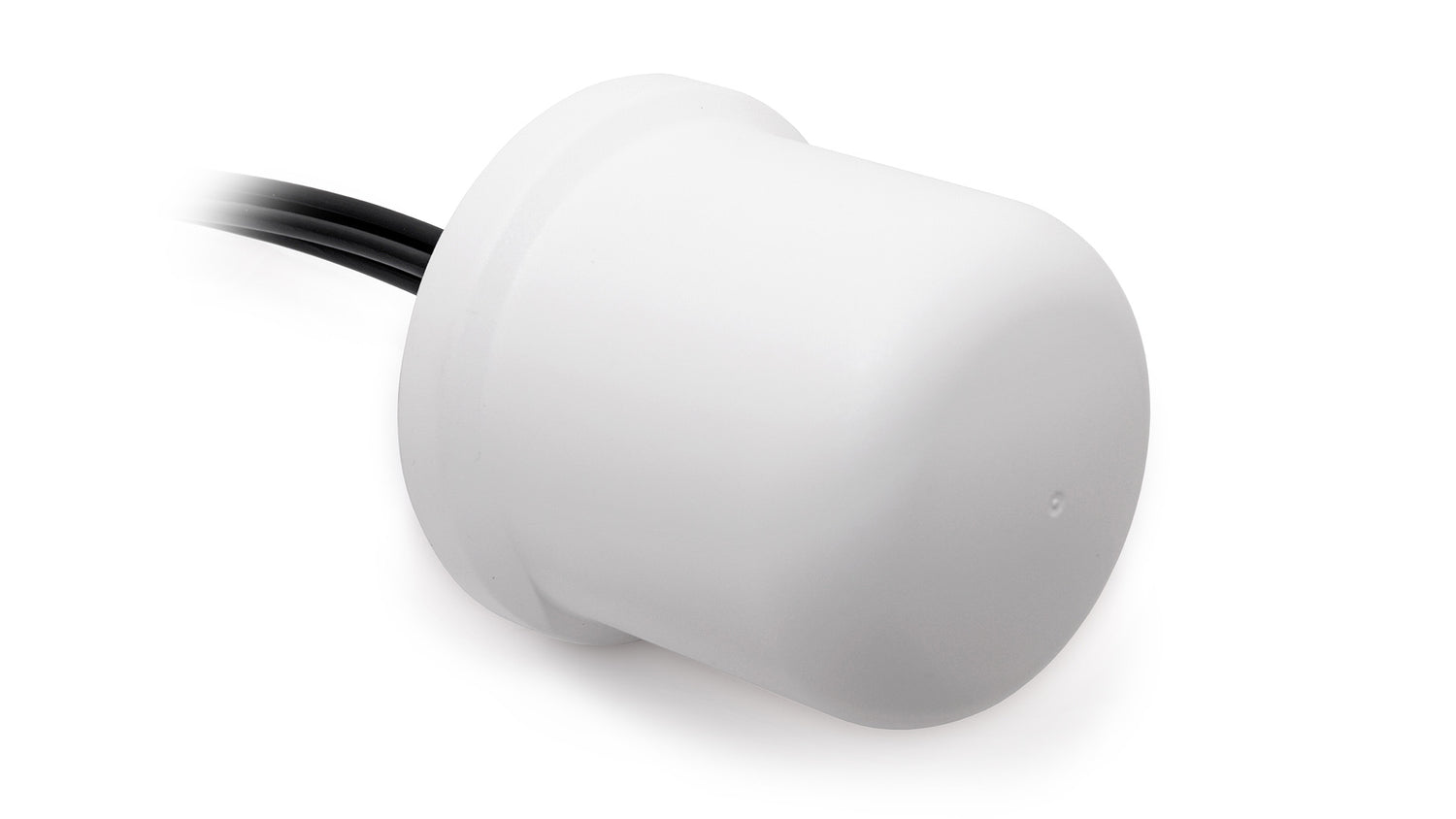

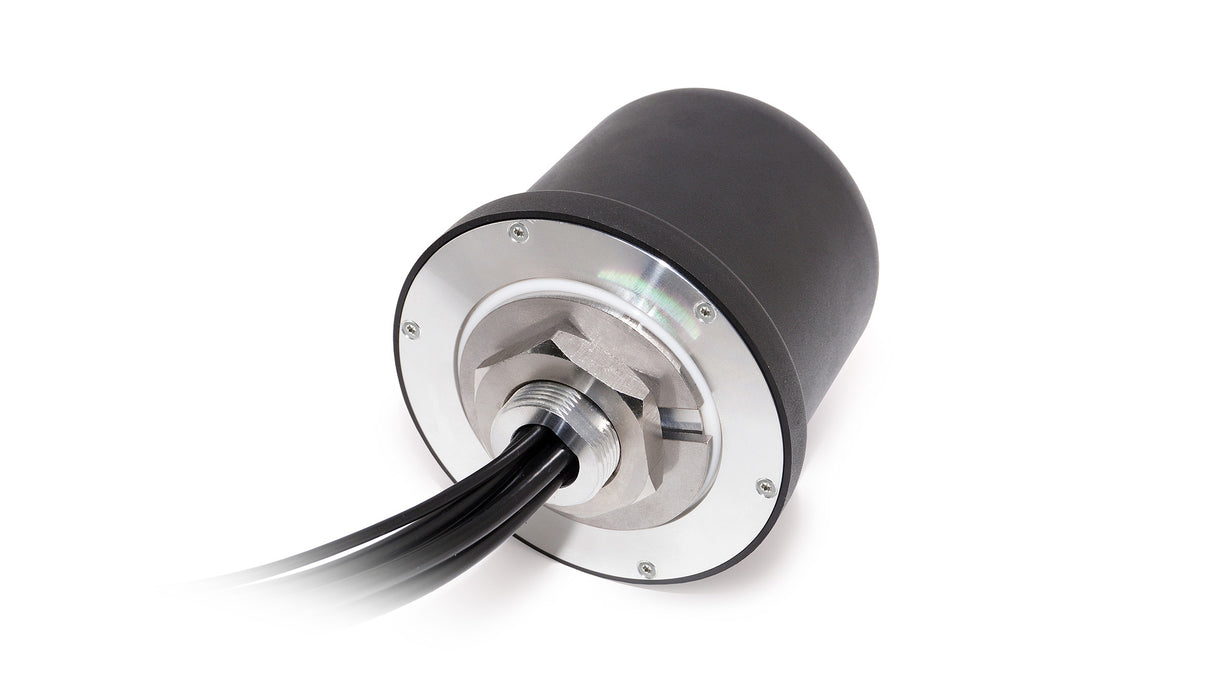

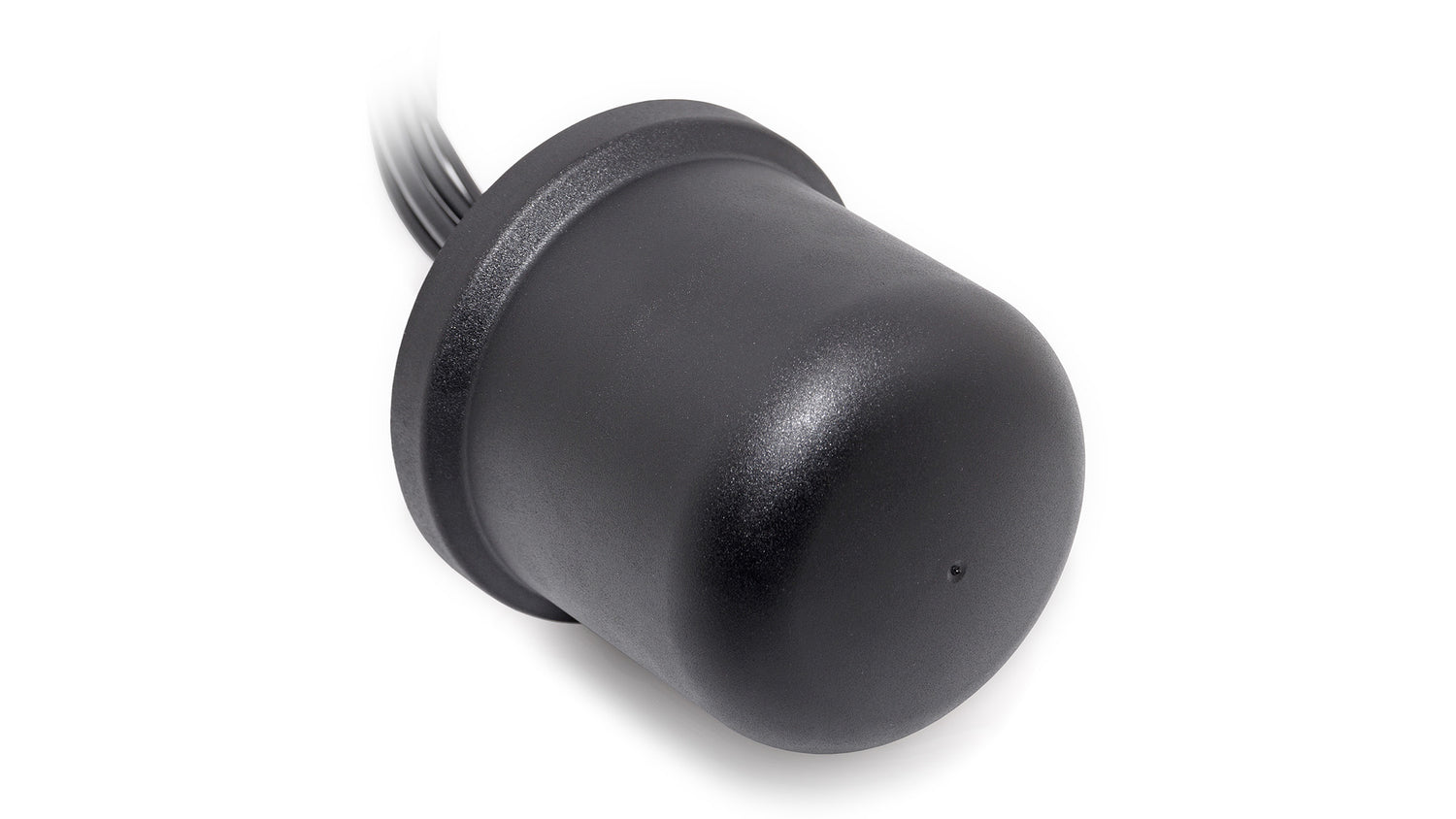

2J7050BGFa 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne 5-in-1 IP67/IP69

€131,10
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne bietet eine leistungsstarke Multi-Technologie-Konnektivität in einem kompakten Formfaktor. Ihre 5-in-1-Konfiguration unterstützt LTE-MIMO, Dual-Band W-lan MIMO und aktives GNSS (GPS, GLONASS, Galileo, QZSS), was sie ideal für anspruchsvolle Anwendungen macht, die zuverlässige Datenintegrität und hohe Leistung erfordern. Die Antenne ist für den internationalen Einsatz konzipiert und bietet hohe Verstärkung und Effizienz über globale 4G LTE-, 3G- und 2G-Bänder hinweg. Sie eignet sich hervorragend für den öffentlichen Sicherheitsbereich, Transport, Flottenmanagement, HD-Videobroadcasting und kritische Kommunikation. Der niedrige Envelope-Korrelationskoeffizient sorgt für geringe Latenz und hohe Datenübertragungsraten, während das nachgefilterte GNSS eine präzise Geolokalisierung und Navigation ermöglicht. Die Anti-Rotations-Schraubbefestigung und das robuste Gehäuse gewährleisten eine langfristige Haltbarkeit in rauen Umgebungen.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Diese Schraubbefestigungsantenne wird mit verlustarmen Kabeln geliefert, die durch ein einzelnes Befestigungsloch geführt werden, um eine einfache Installation zu ermöglichen. Diese Antenne bietet ein Anti-Rotations-Montagedesign, das die Möglichkeit des Kabeldurchtrennens während der Lebensdauer des Produkts ausschließt. Kabel und Anschlüsse können je nach Endanwendung und Anforderungen individuell angepasst werden.

Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene vandalismussicherer Sicherheit mit hoher Schlagfestigkeit bietet. Dieses Antennendesign wurde außerdem auf Einhaltung von EN61373 (Vibration und Stoß) und EN45545-2 (Brandschutz) getestet, während das UV-stabile Gehäusematerial in verschiedenen Farbvarianten erhältlich ist.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, BLE, ZigBee
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,6:1, ~1,4:1
Effizienz (%): ~63, ~54, ~57
Spitzenverstärkung (dBi): ~3,0, ~3,2, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,6:1, ~1,7:1
Effizienz (%): ~57, ~57, ~47
Spitzenverstärkung (dBi): ~2,1, ~4,2, ~3,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~2,1:1, ~1,6:1
Effizienz (%): ~57, ~59
Spitzenverstärkung (dBi): ~5,5, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,9:1, ~1,6:1
Effizienz (%): ~58, ~64
Spitzenverstärkung (dBi): ~5,6, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GPS/GLONASS

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Außerhalb des Bandes Unterdrückung (dB): 32

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7050BGFa","title":"4G LTE/3G/2G MIMO, 2.4/5.0 GHz ISM MIMO und GPS/GLONASS/Galileo Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.6","vswr":"~1.9:1","efficiency_percent":"~57","peakGain_dbi":"~2.1","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-15.6","vswr":"~1.6:1","efficiency_percent":"~57","peakGain_dbi":"~4.2","averageGain_db":"~-2.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-11.7","vswr":"~1.7:1","efficiency_percent":"~47","peakGain_dbi":"~3.1","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-8.0","vswr":"~1.9:1","efficiency_percent":"~57","peakGain_dbi":"~3.0","averageGain_db":null},{"range_mhz":"1710-2170","returnLoss_db":"~-13.0","vswr":"~1.6:1","efficiency_percent":"~57","peakGain_dbi":"~4.0","averageGain_db":null},{"range_mhz":"2500-2700","returnLoss_db":"~-10.0","vswr":"~1.7:1","efficiency_percent":"~47","peakGain_dbi":"~3.1","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 1 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM","LPWAN"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~2.1:1","efficiency_percent":"~57","peakGain_dbi":"~5.5","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~59","peakGain_dbi":"~4.4","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Wi-Fi 2 (MIMO)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM","LPWAN"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":null,"vswr":"~1.9:1","efficiency_percent":"~58","peakGain_dbi":"~5.6","averageGain_db":null},{"range_mhz":"4920-5925","returnLoss_db":null,"vswr":"~1.6:1","efficiency_percent":"~64","peakGain_dbi":"~5.5","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS","L1"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~24 (aktiv)","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":null,"vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~24 (aktiv)","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 1","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Wi-Fi 2","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000}]}
