Beschreibung

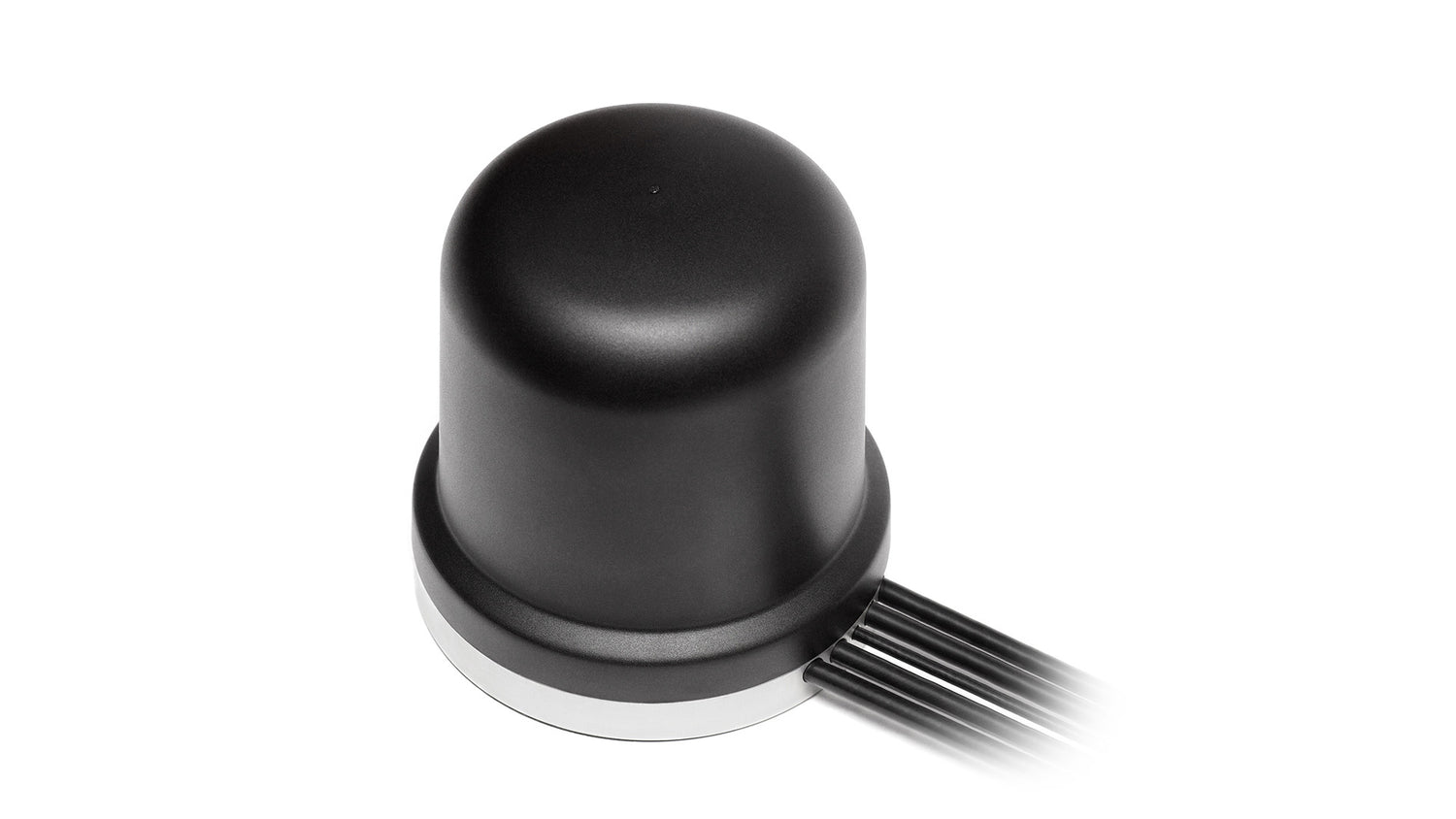

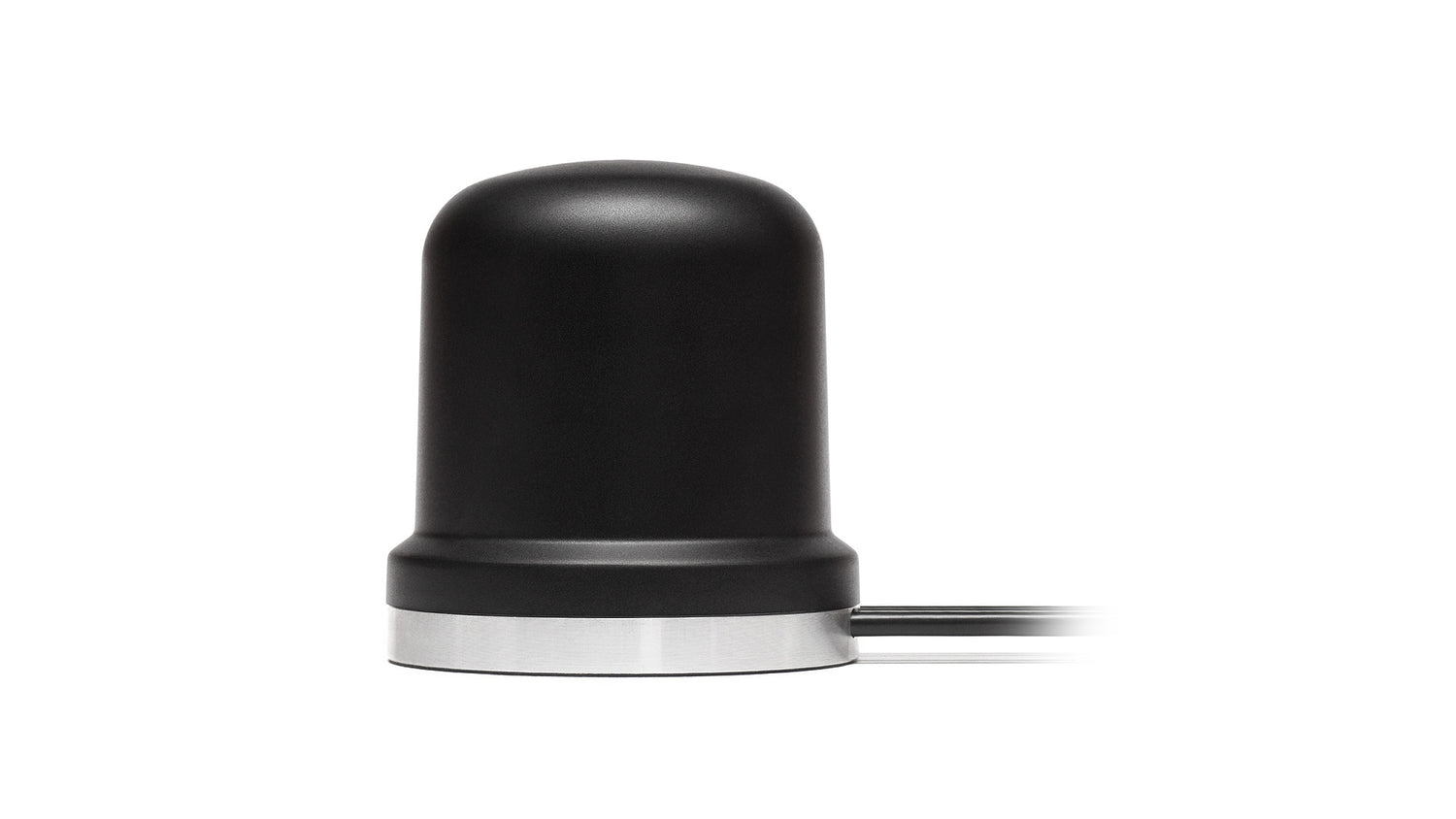

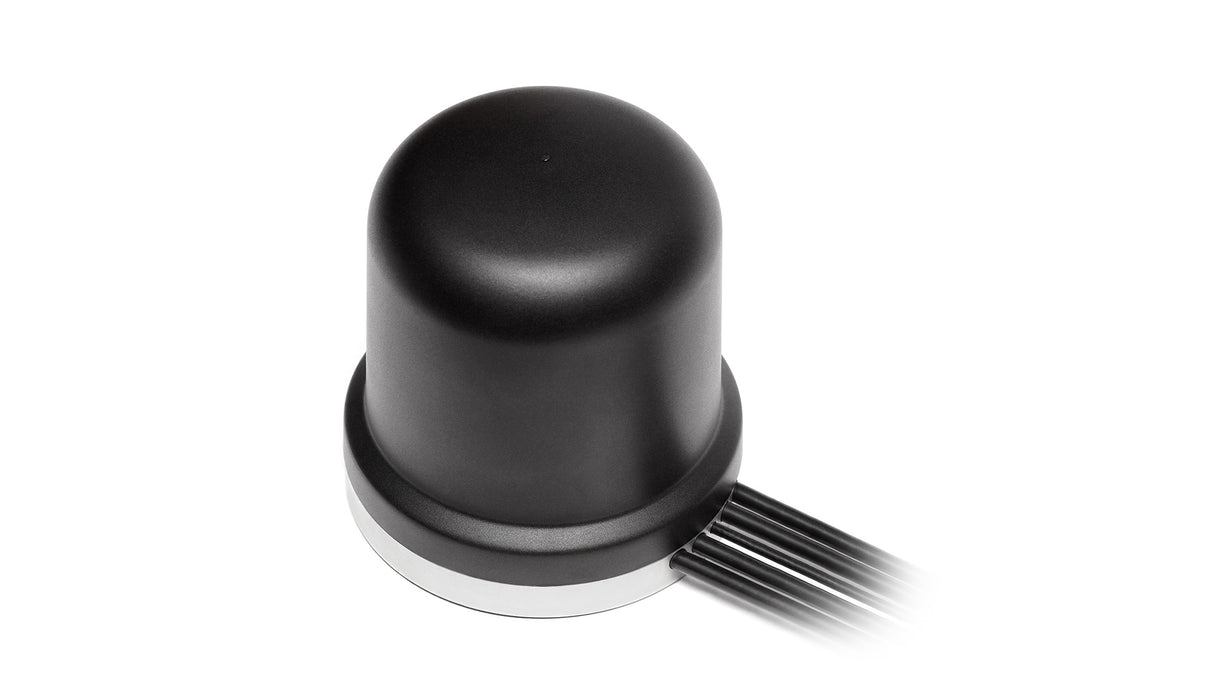

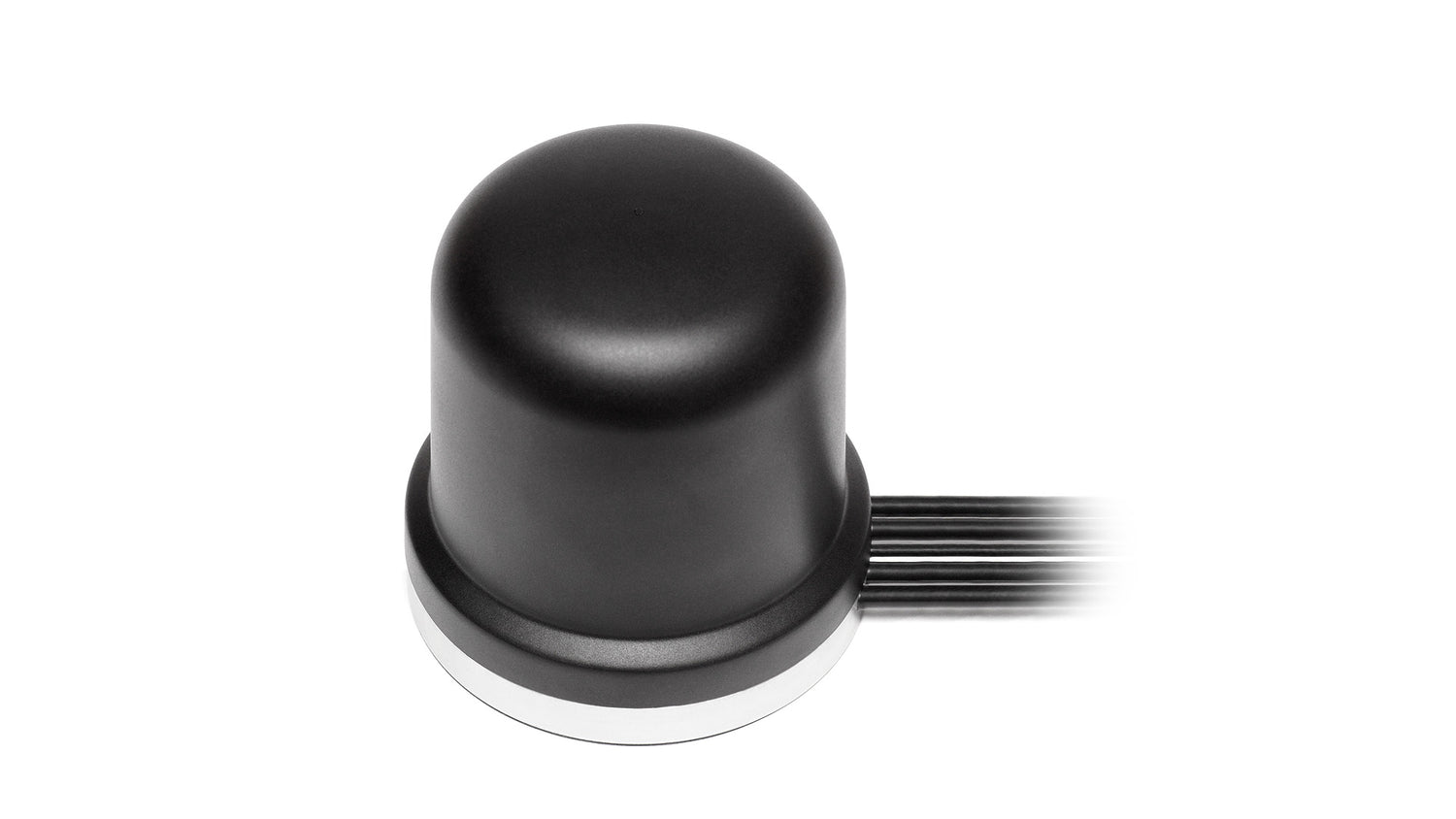

Diese robuste 5-in-1-Antenne bietet leistungsstarke Konnektivität für Mobilfunk (4G/LTE, 3G, 2G), W-lan, ISM und GNSS-Anwendungen in einem kompakten Gehäuse. Ihre robuste Magnetische Halterung mit Neodym-Magnet sorgt für eine sichere Befestigung auf Metalloberflächen und macht sie ideal für den Automobil-, Industrie- und Außenbereich. Die Antenne unterstützt MIMO sowohl für Mobilfunk als auch W-lan und gewährleistet eine zuverlässige, effiziente Datenübertragung sowie präzise GNSS-Positionierung. Sie ist auf Langlebigkeit ausgelegt und IP67-, IP69- sowie IK09-zertifiziert, was Schutz vor Wasser, Staub und Stößen bietet. Geeignet für Telematik, Flottenmanagement, Smart Cities und mehr.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300cm
- Kabeltyp: LL195/LL100
Installation / Umweltbedingungen

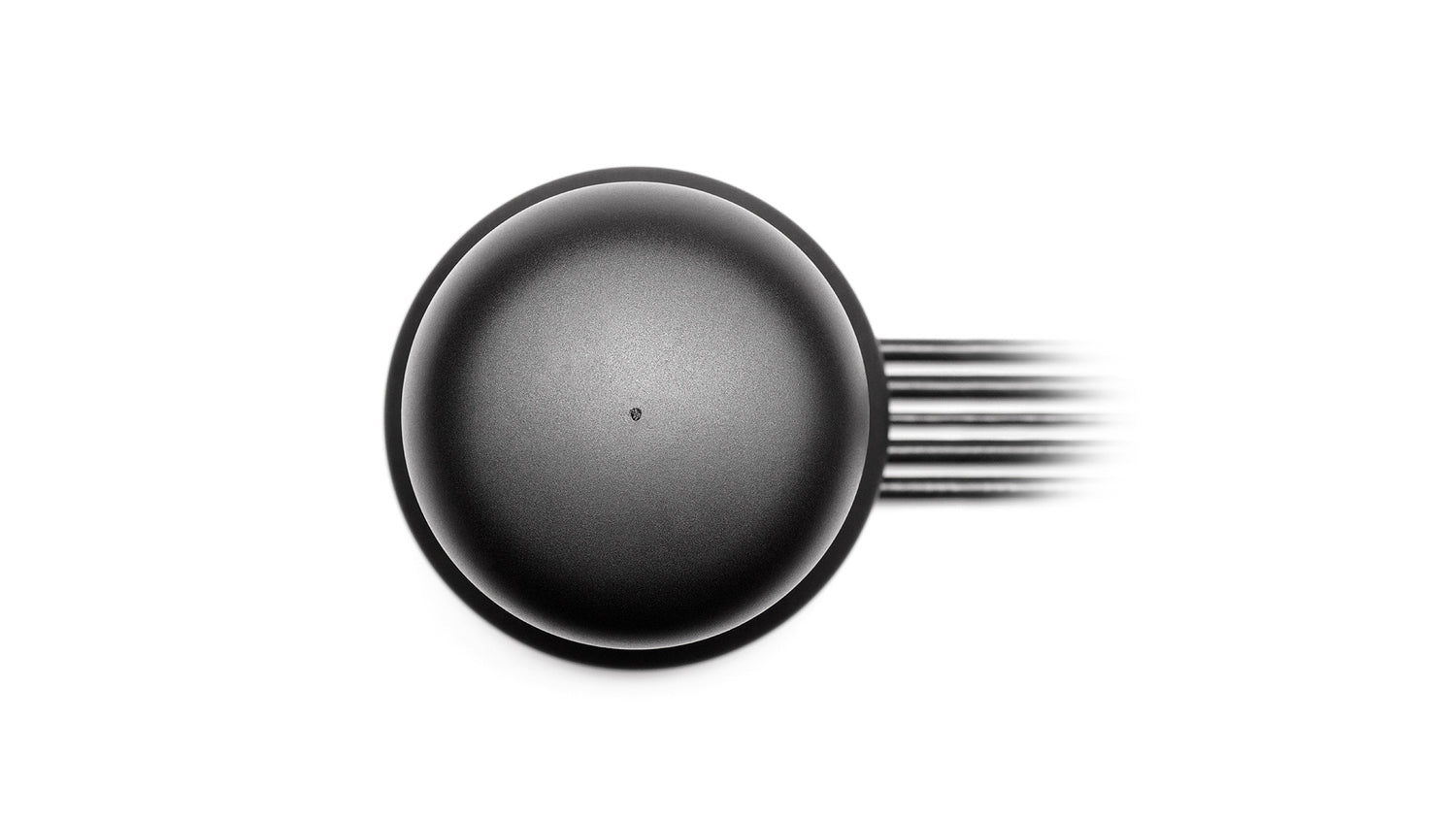

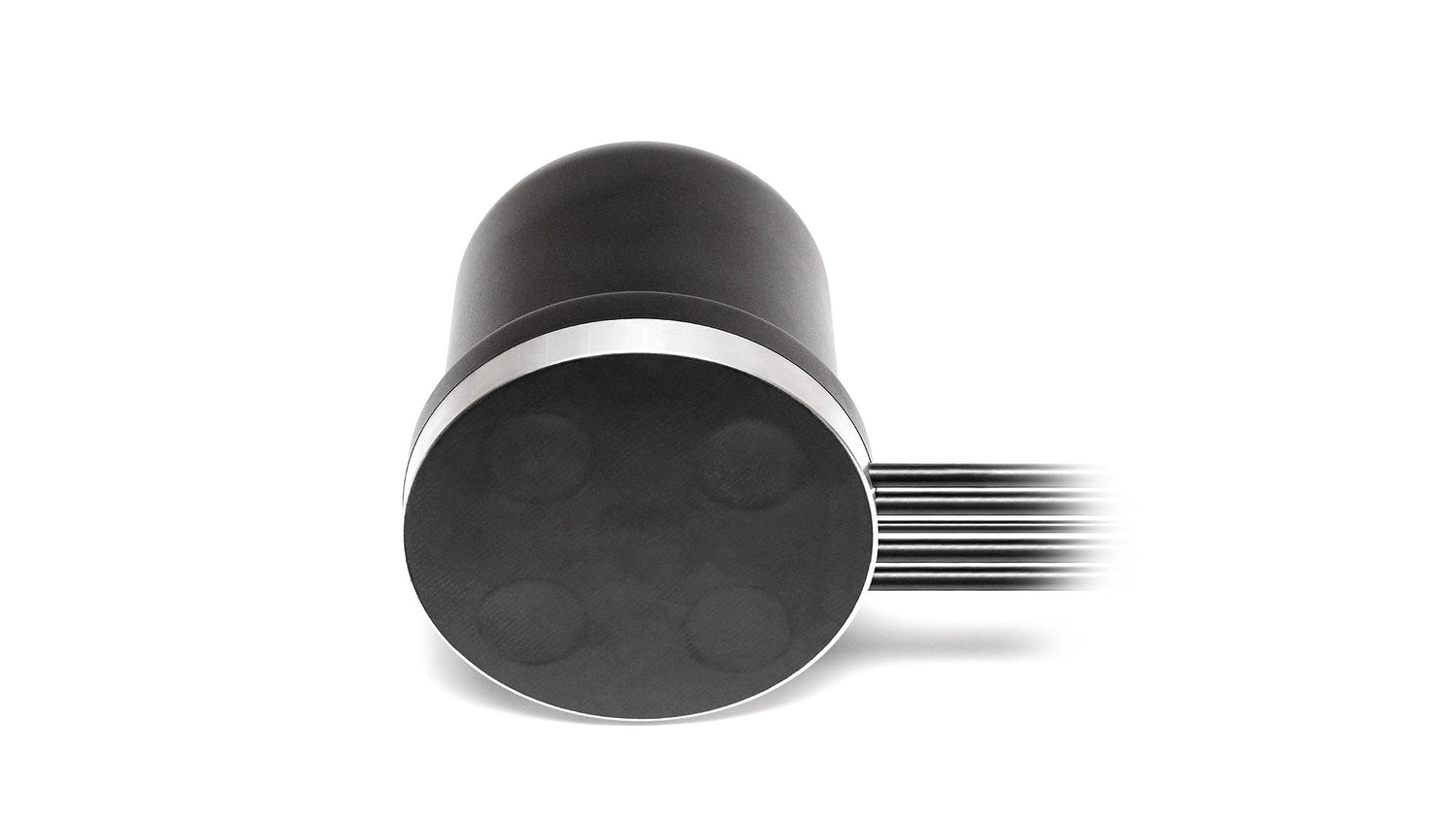

Das Antennengehäuse (Ø 96 × 102 mm) besteht aus ASA-Material, das Langlebigkeit bei anspruchsvollen Anwendungen bietet und die erste Wahl für robuste Außenbereiche ist. Vollständig IP67-, IP69- und IK09-zertifiziert, ist diese Antenne wasserdicht sowie staub-, hitze- und schlagfest. Die Antennenbasis besteht aus einer Aluminiumlegierung und verfügt über eine starke Magnetische Halterung, die für dauerhafte Installationen geeignet ist. Eine dünne Gummischicht an der Unterseite der Basis schützt Metalloberflächen vor Kratzern bei der Montage oder Demontage. 2J7050MGFa ist auch mit Schraub-, Mast- und leichtem Kunststoff-Schraubbefestigungsoptionen erhältlich.

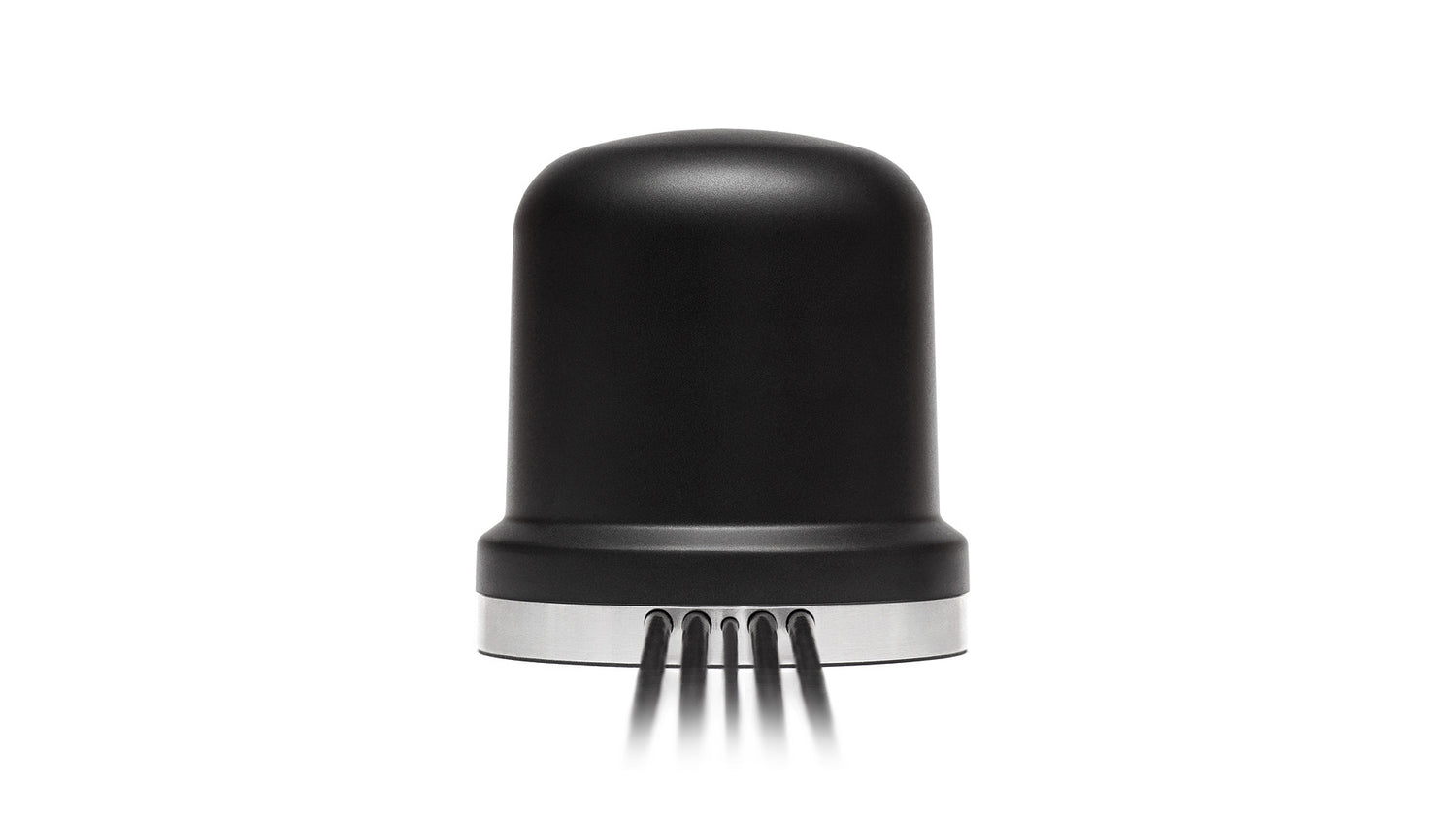

Alle 5 Kabel sind mit einem standardmäßigen SMA-Stecker (männlich) und 300 cm langen LL195/LL100 Hochleistungskabeln ausgestattet, die für geringe Verluste und hohe Leistung ausgelegt sind.
Alle unsere Produkte werden ohne gefährliche Stoffe entwickelt und hergestellt und erfüllen dabei vollständig die REACH- und RoHS-Vorschriften.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 × 102 mm
Konnektivität 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,5:1
Effizienz (%): ~50,7, ~52,6, ~50,6
Spitzenverstärkung (dBi): ~1,3, ~4,8, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,4:1
Effizienz (%): ~50,7, ~52,7, ~58,4
Spitzenverstärkung (dBi): ~0,9, ~4,4, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2,4/5,0 GHz ISM
Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,9:1, ~1,5:1
Effizienz (%): ~40,1, ~45,2
Spitzenverstärkung (dBi): ~3,6, ~5,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2,4/5,0 GHz ISM
Standards: W-lan, Bluetooth, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,8:1, ~1,4:1
Effizienz (%): ~45,4, ~45,7
Spitzenverstärkung (dBi): ~4,3, ~5,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GPS/GLONASS
Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
