Beschreibung

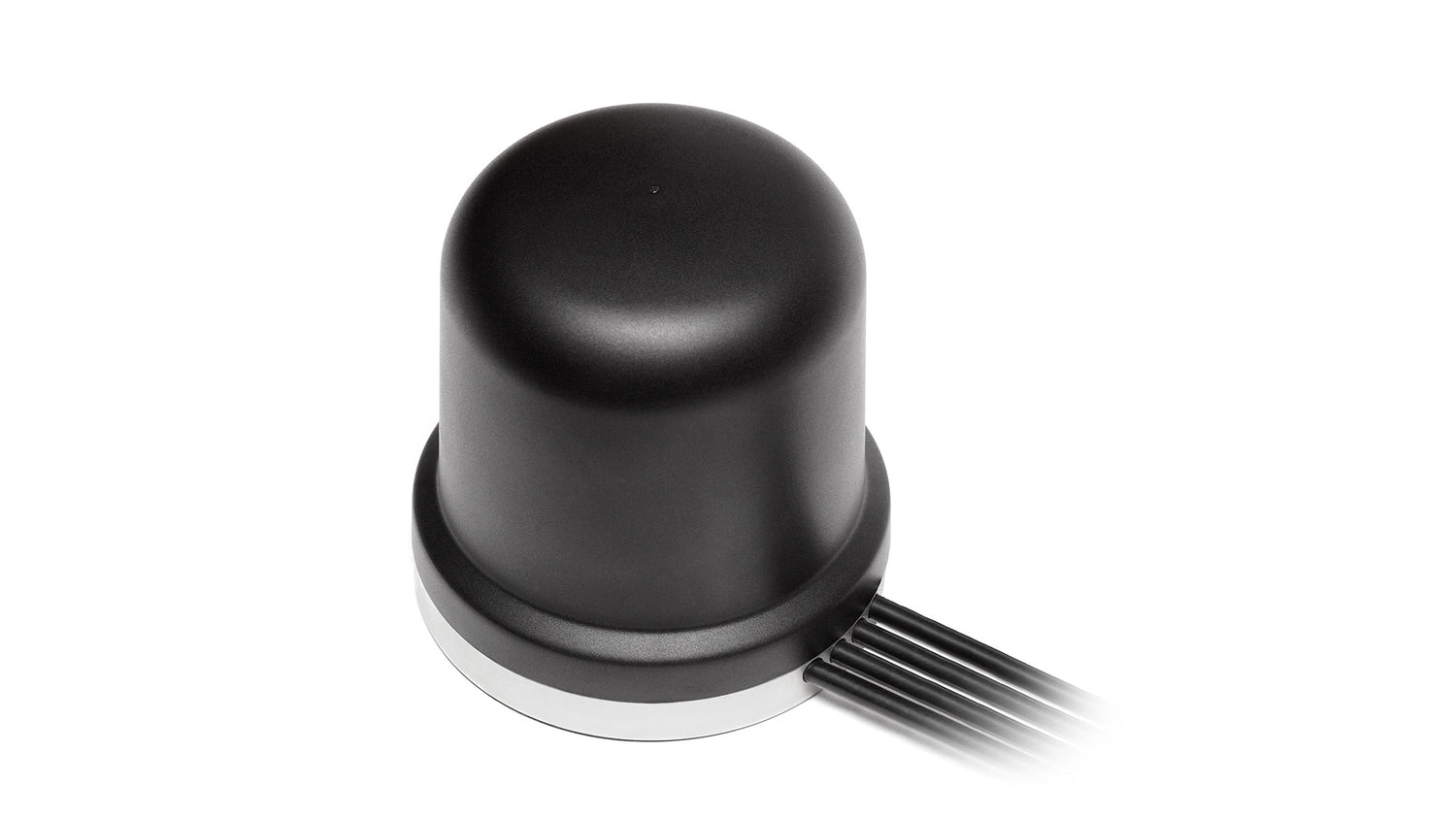

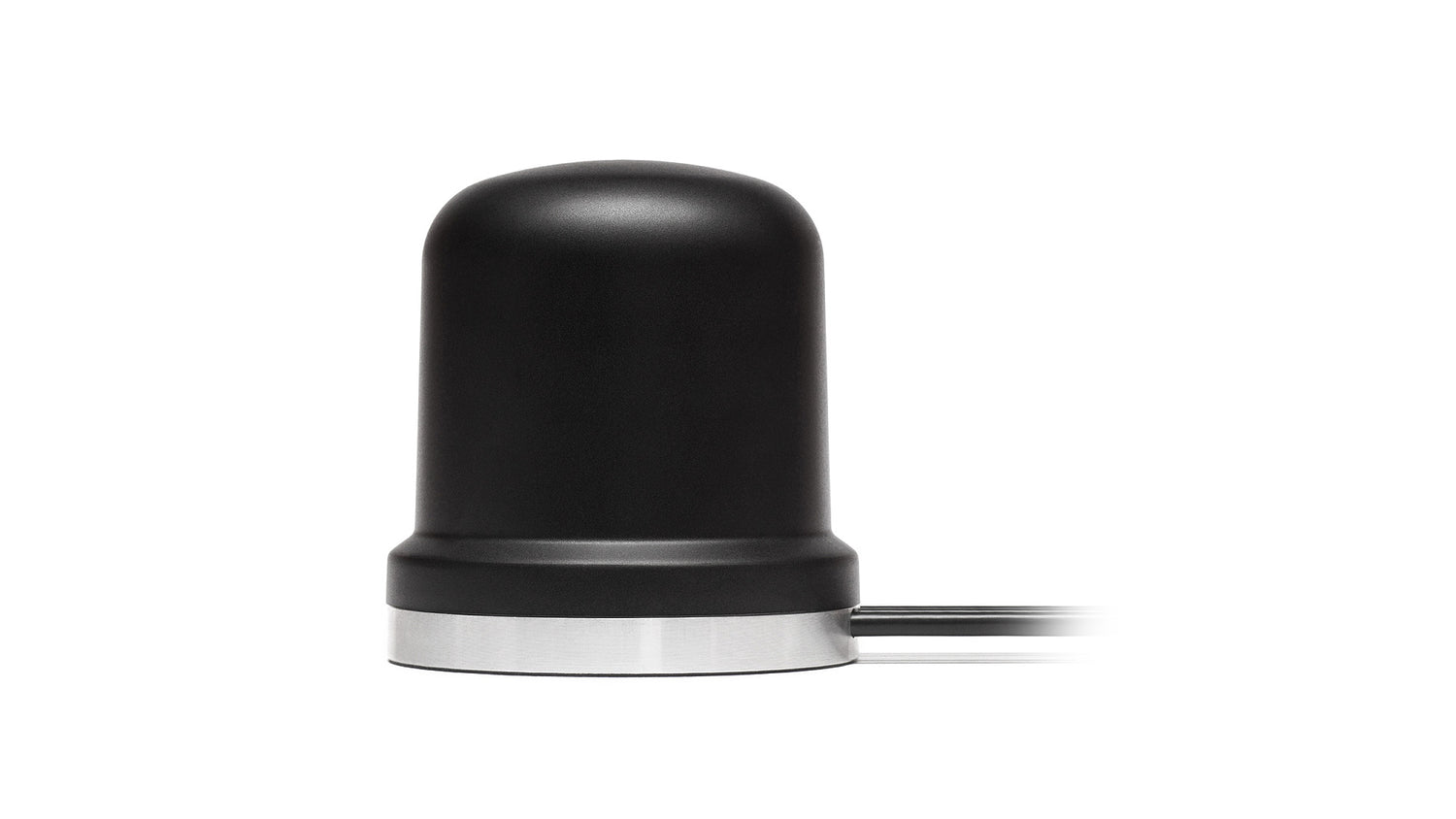

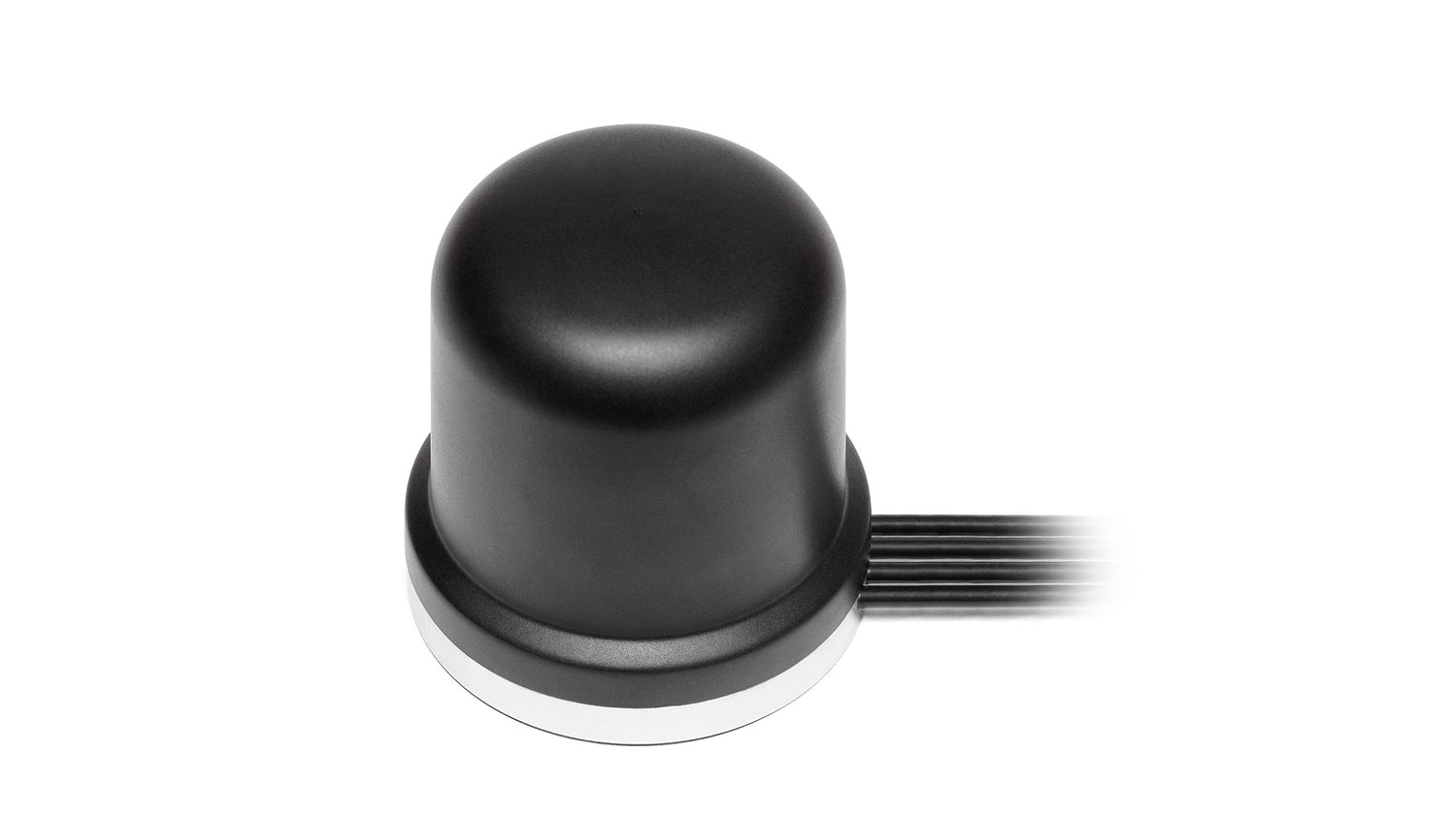

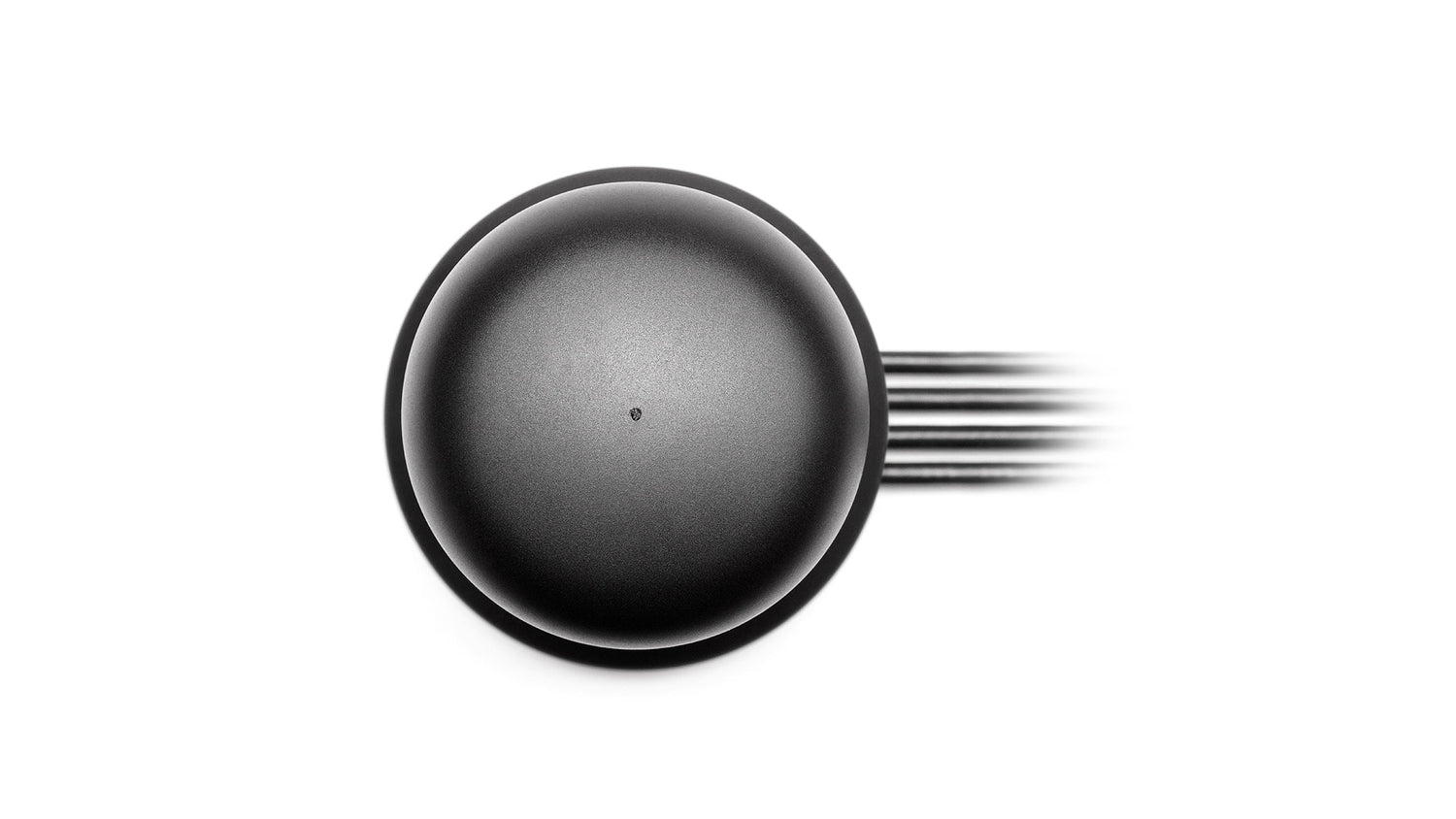

Diese leistungsstarke 4-in-1-Antenne ist für Anwendungen konzipiert, die zuverlässige Konnektivität, Präzision und hohe Datenübertragungsraten in einer einzigen Lösung erfordern. Ihr vielseitiges Design unterstützt Mobilfunk, W-lan, ISM und GNSS-Technologien, was sie ideal für Telematik, industrielle Automatisierung, Transport, Tracking, Smart Cities und mehr macht. Die robuste Konstruktion gewährleistet Langlebigkeit und konstante Leistung in anspruchsvollen Umgebungen.
Konnektivitäten
4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0 GHz MIMO/W-lan/LPWA/BT/ZigBee/RFID/ISM
Anschluss & Kabel
- Anschlusstyp: SMA-M
- Kabellänge: 300 cm
- Kabeltyp: LL195/LL100
Installation / Umwelt

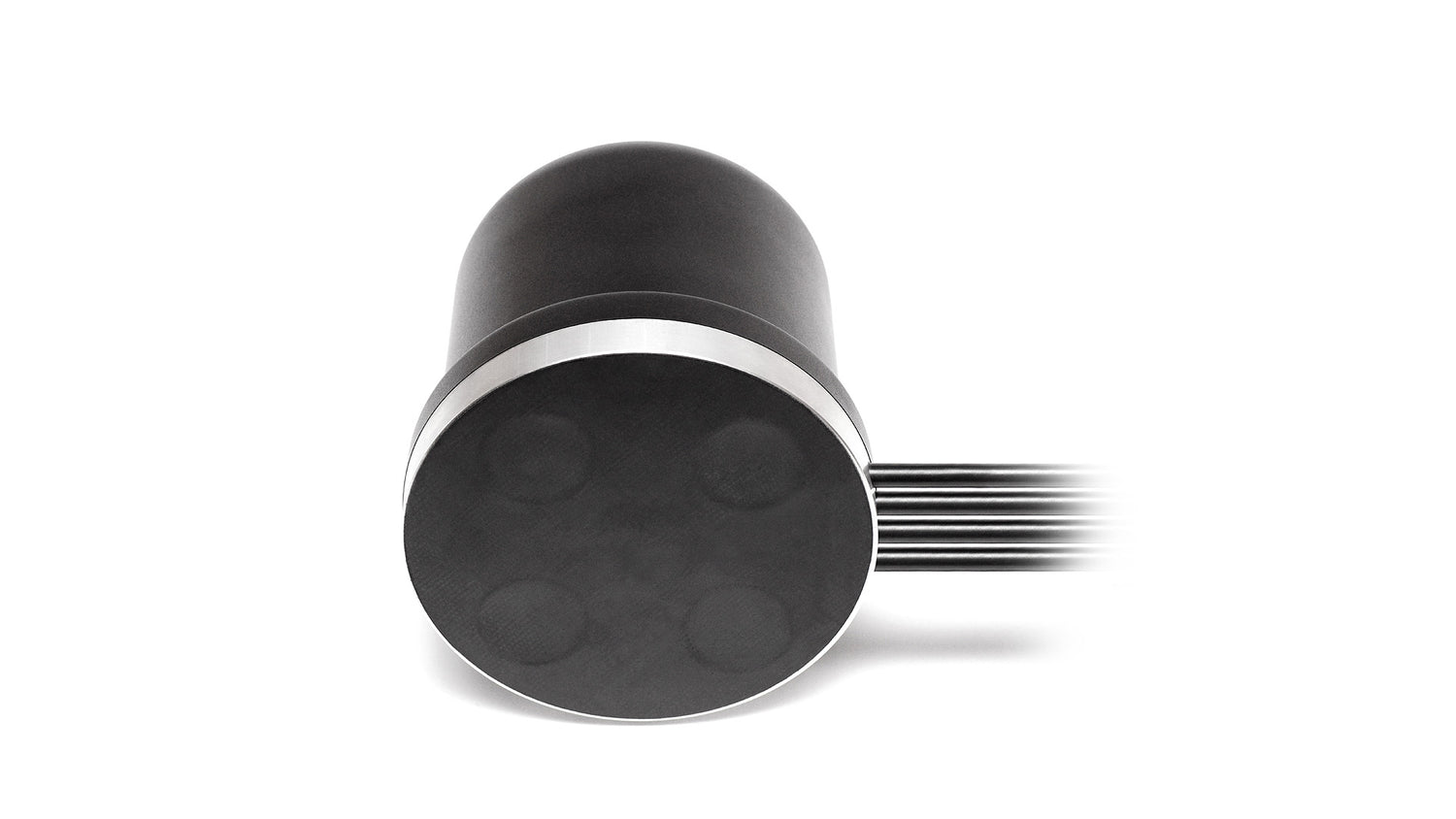

Die Antenne ist IP67-, IP69- und IK09-zertifiziert, vollständig wasserdicht sowie staub-, hitze- und schlagfest, was sie ideal für robuste Außenanwendungen macht. Das Domgehäuse (Ø 96 × 102 mm) besteht aus ASA-Material, die Basis aus Aluminiumlegierung mit einer starken magnetischen Halterung, die für Langzeitinstallationen geeignet ist, aber auch bequem für mobile Anwendungen bewegt werden kann. Eine dünne Gummimatte ist enthalten, um Metalloberflächen während der Installation oder Entfernung vor Kratzern zu schützen. Das Modell 2J7050MGFb ist auch mit Schraub-, Mast- und leichtem Kunststoff-Schraubbefestigungsoptionen erhältlich.

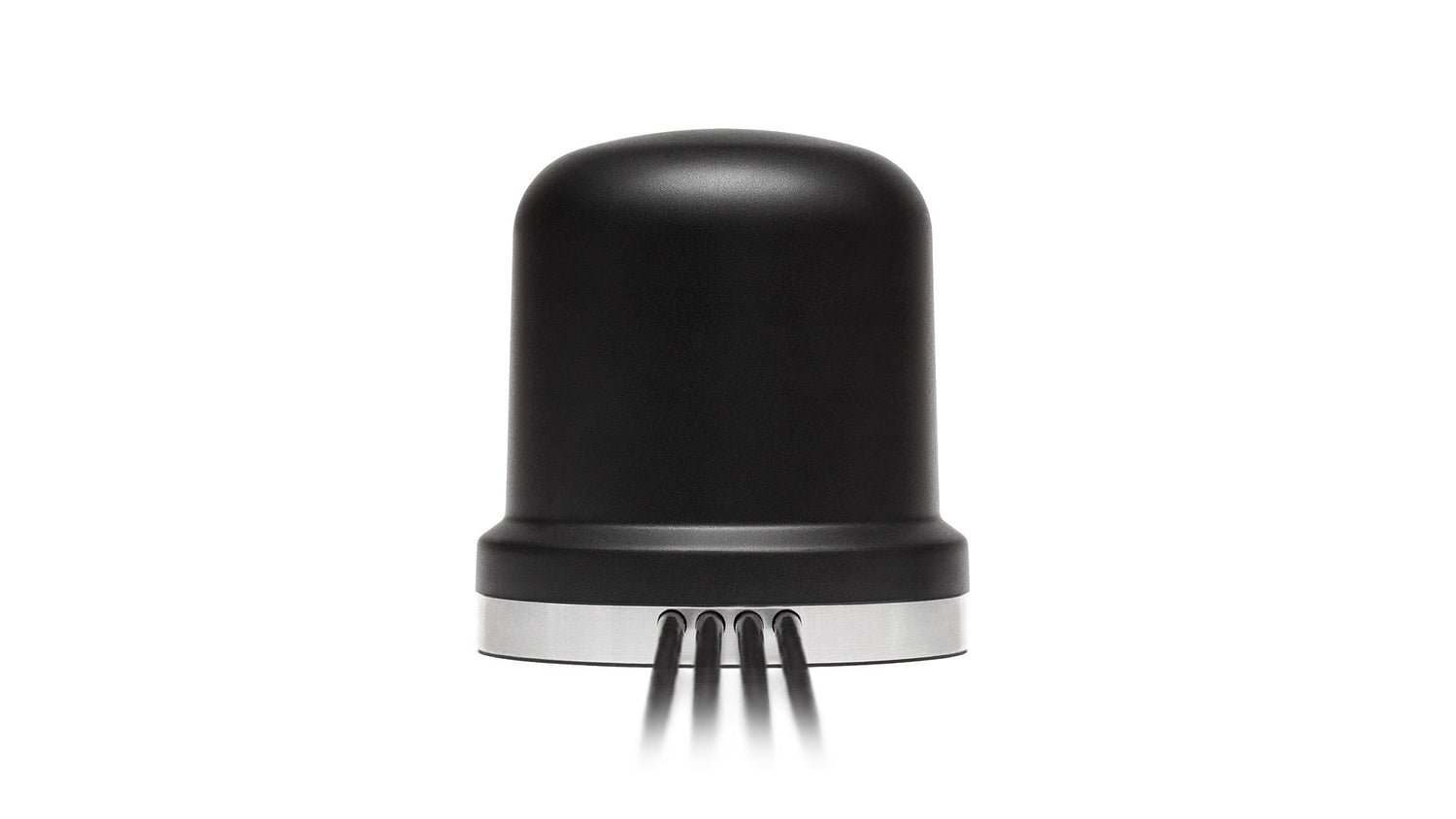

Alle 4 Kabel sind mit einem standardmäßigen SMA-Stecker (männlich) und 300 cm langen, hochwertigen LL195/LL100-Kabeln ausgestattet. Es ist wichtig, die richtigen Antennen für optimale Leistung auszuwählen. Hochqualifizierte Experten stehen zur Verfügung, um nicht nur eine breite Palette an kundenspezifischen Steckverbindern und Kabeln anzubieten, sondern auch bei der Antennenauswahl zu helfen, um eine perfekte Produkt-Kunden-Anpassung zu gewährleisten.
Alle Produkte werden ohne gefährliche Materialien entwickelt und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Befestigung: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 × 102 mm
Anschluss 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,4:1
Effizienz (%): ~50,7, ~52,7, ~58,4
Spitzenverstärkung (dBi): ~0,9, ~4,4, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 2 - 2,4/5,0 GHz ISM (MIMO 1)
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,9:1, ~1,5:1
Effizienz (%): ~40,1, ~45,2
Spitzenverstärkung (dBi): ~3,6, ~5,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 3 - 2,4/5,0 GHz ISM (MIMO 2)
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,8:1, ~1,4:1
Effizienz (%): ~45,4, ~45,7
Spitzenverstärkung (dBi): ~4,3, ~5,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 4 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
