Beschreibung
Diese leistungsstarke 4-in-1-Antenne wurde für anspruchsvolle mobile und industrielle Anwendungen entwickelt und kombiniert duale 4G/LTE MIMO-, W-lan/ISM- und GNSS-Funktionalität in einem kompakten, robusten ASA-Gehäuse. Ihre kraftvolle magnetische Halterung ermöglicht eine schnelle und sichere Installation auf Metalloberflächen, was sie ideal für sowohl permanente als auch temporäre Einsätze in rauen Außenumgebungen macht. Die Antenne unterstützt zuverlässige Konnektivität für Mobilfunk, W-lan, Bluetooth, ZigBee und Satellitennavigation und gewährleistet stabile Daten-, Sprach- und Positionsdienste selbst unter schwierigen Bedingungen. Typische Anwendungsfälle sind Telematik, Flottenmanagement, industrielle Automatisierung, Asset-Tracking, Smart Home und kritische Kommunikation.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: LL195/LL100
Installation / Umwelt

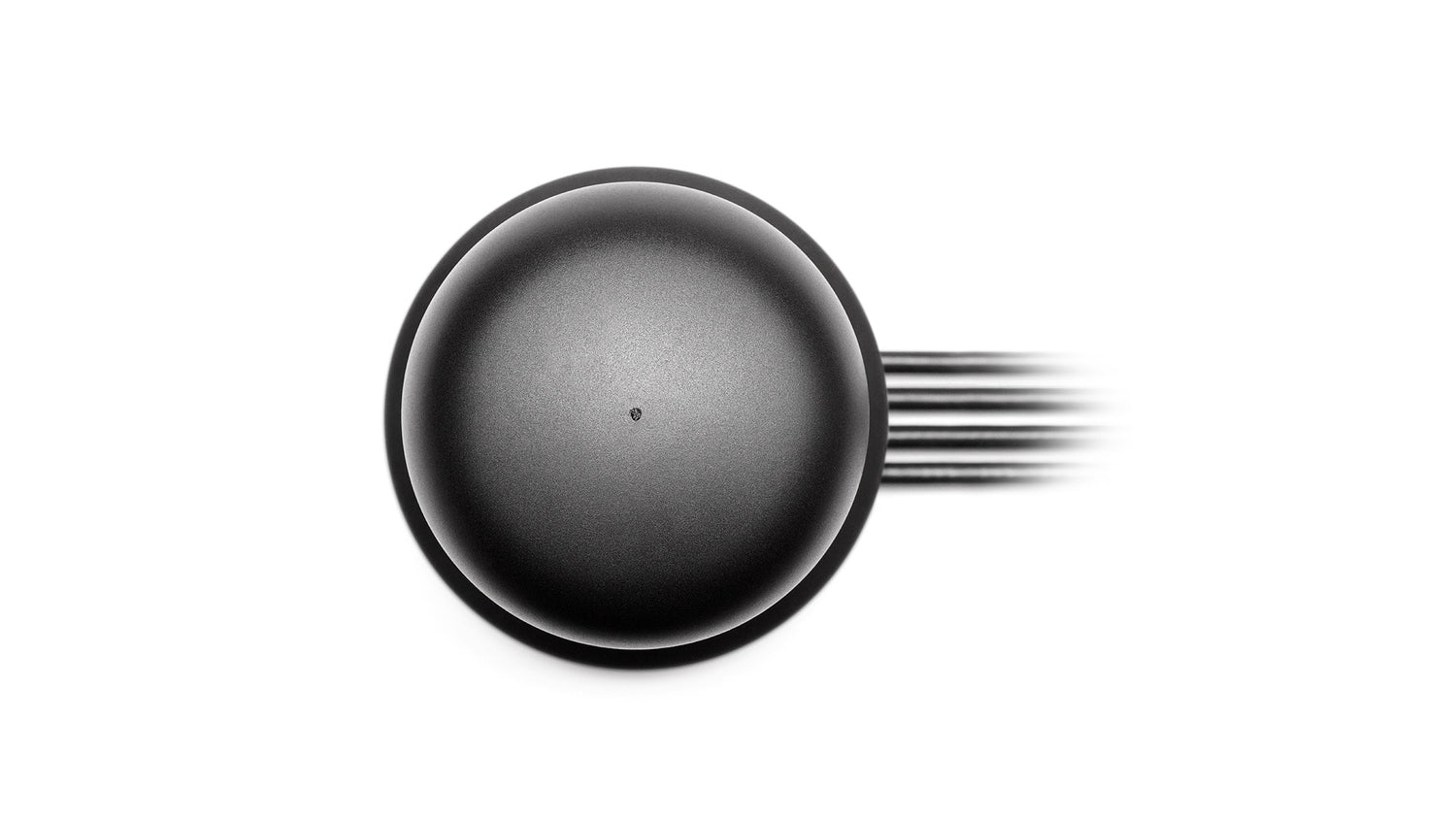

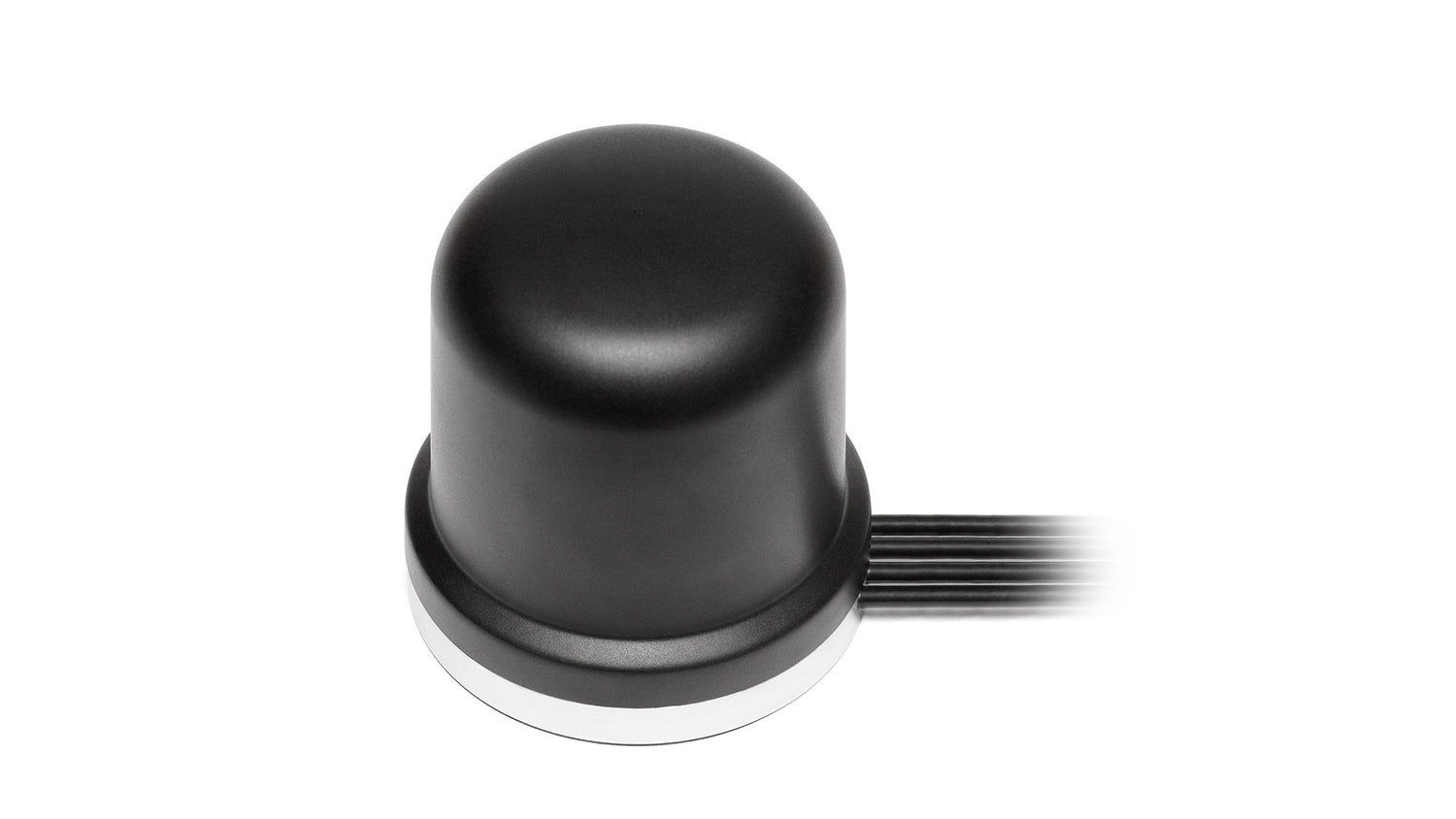

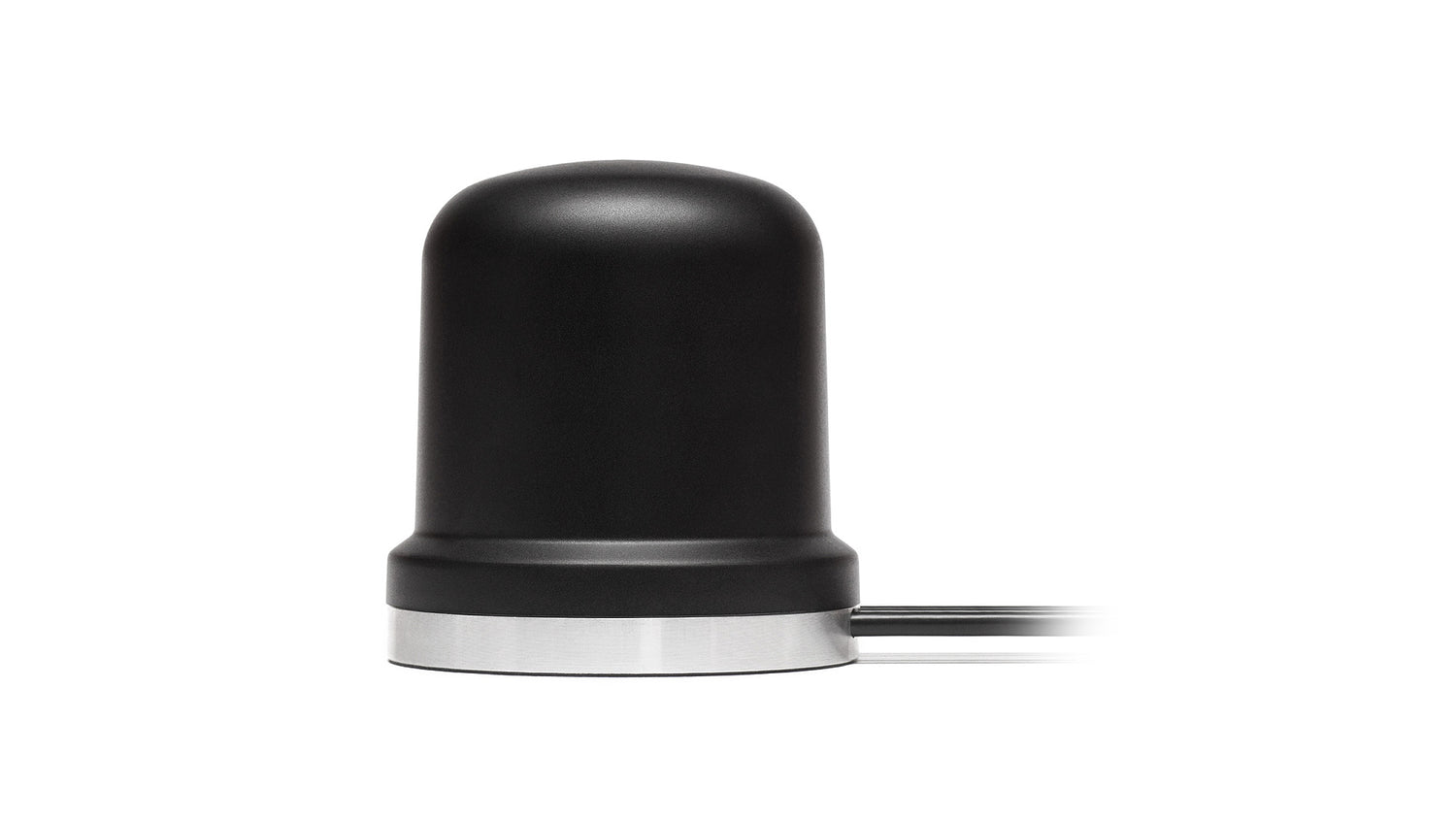

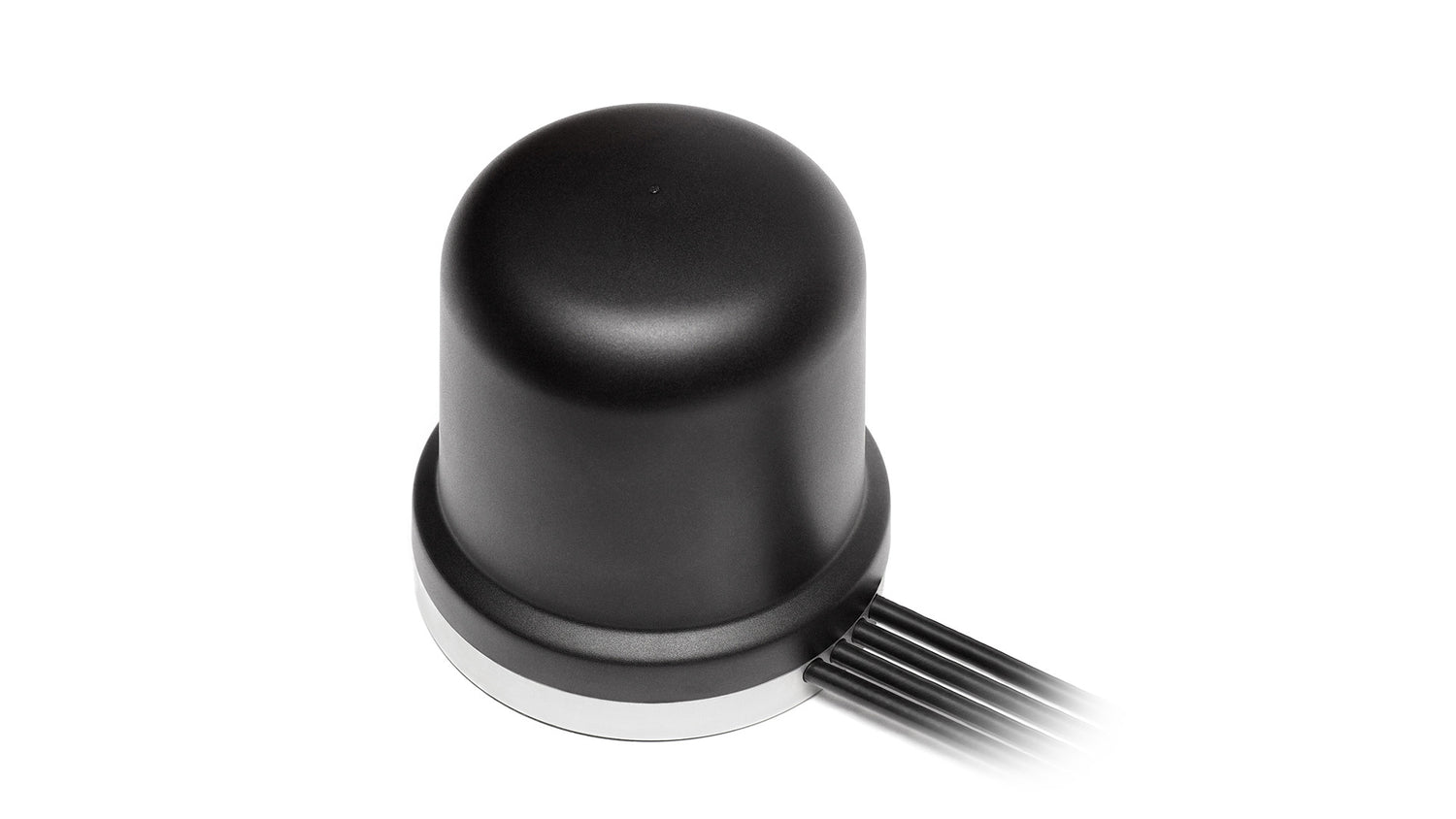

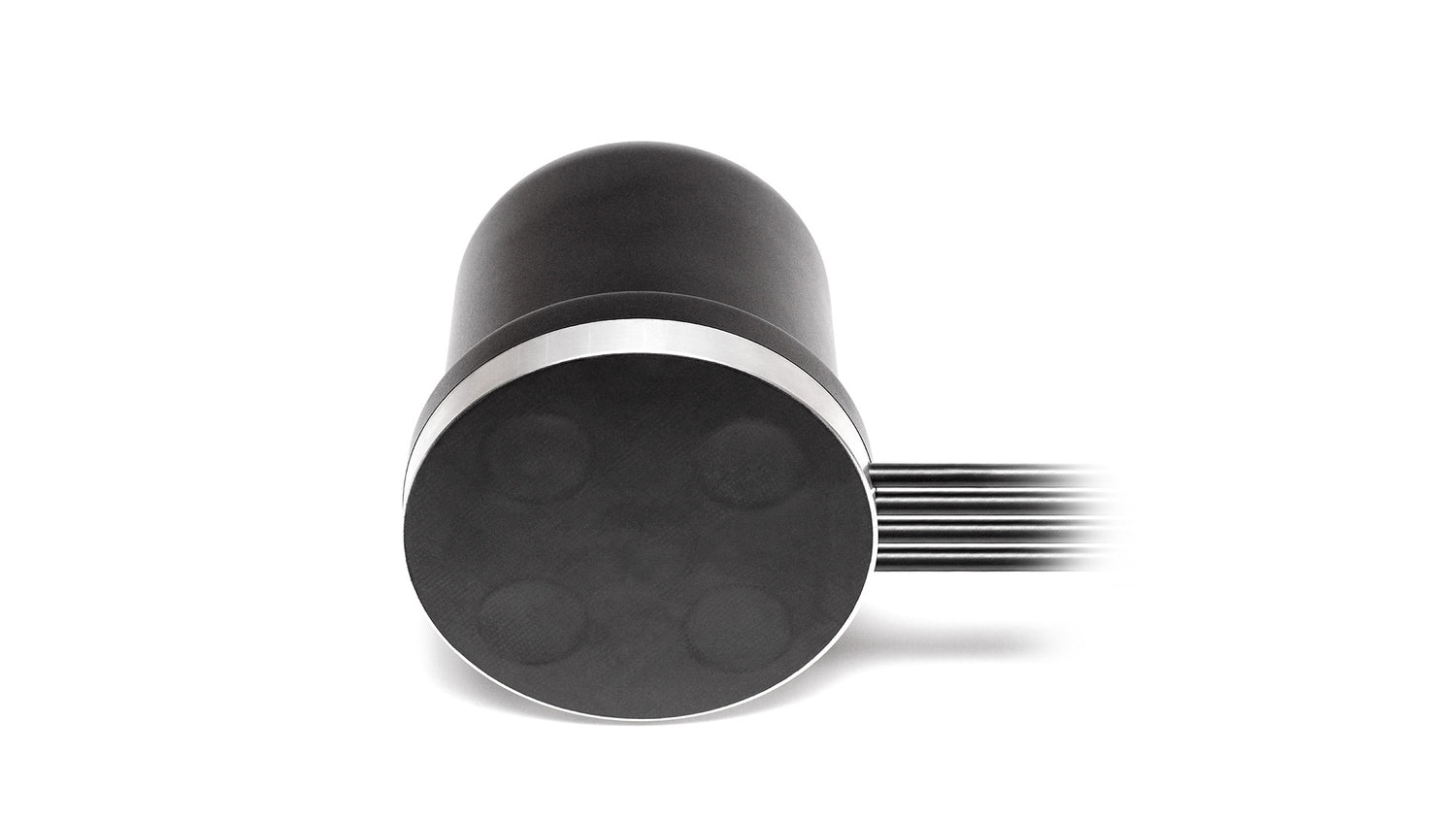

Diese Antenne ist vollständig nach IP67, IP69 und IK09 zertifiziert, was sie komplett wasserdicht sowie staub-, hitze- und schlagfest macht. Die bodenplattenunabhängige 2J7050MGFc hat eine kuppelförmige Bauform und misst Ø 96 × 102 mm. Das Antennengehäuse wird aus hochwertigem ASA-Material gefertigt und verfügt über eine stabile Aluminiumlegierungsbasis. Die kraftvolle magnetische Halterung ist stark genug für Langzeitinstallationen und ermöglicht zudem einfache temporäre Installationen auf Metalloberflächen, ideal für mobile Anwendungen. Eine dünne Gummischicht schützt Metalloberflächen vor Kratzern oder Beschädigungen bei Montage oder Demontage.

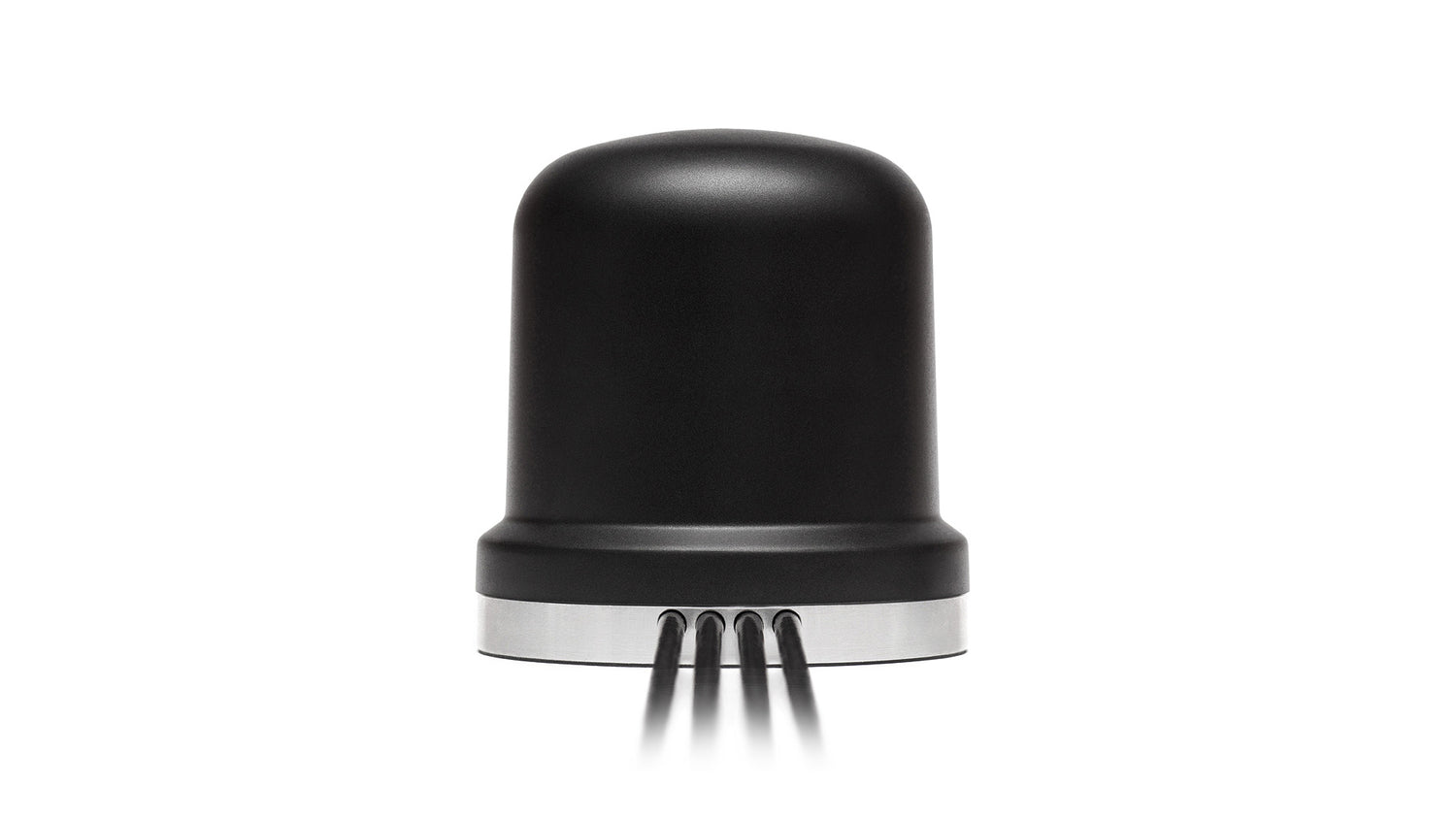

Alle vier Kabel werden über SMA-Stecker (männlich) angeschlossen und führen durch die Seitenkante der Antennenbasis. Diese Antenne ist auf unsere standardmäßigen 300 cm langen LL195/LL100-Kabel für optimale Leistung abgestimmt. Zusätzlich zu unseren Standardspezifikationen bieten wir eine große Auswahl an alternativen Kabeln und Steckern, um alle Kundenwünsche zu erfüllen. Unsere Ingenieure stehen rund um die Uhr zur Verfügung, um bei Anpassungen oder der Antennenauswahl zu helfen.
Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 × 102 mm
Anschluss 1 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,5:1
Effizienz (%): ~50,7, ~52,6, ~50,6
Spitzenverstärkung (dBi): ~1,3, ~4,8, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 2 - Mobilfunk/4G LTE
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,7:1, ~1,7:1, ~1,4:1
Effizienz (%): ~50,7, ~52,7, ~58,4
Spitzenverstärkung (dBi): ~0,9, ~4,4, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 3 - 2,4/5,0 GHz ISM
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,8:1, ~1,4:1
Effizienz (%): ~45,4, ~45,7
Spitzenverstärkung (dBi): ~4,3, ~5,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Anschluss 4 - GPS/GLONASS
Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3,6
Impedanz (Ohm): 50
Spannungsbereich (V): 1,5 - 3,6
Aktiver Gewinn (dB): 28 @ 2,7 V
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Sägefiltertyp: Vorfilter
Außerbanddämpfung (dB): 43
ESD-Schutz (kV): 6
