Beschreibung
Erleben Sie robuste, leistungsstarke Konnektivität mit dieser robusten 5-in-1-Antenne, die für anspruchsvolle Umgebungen und eine breite Palette von Anwendungen entwickelt wurde. Die fortschrittliche Kombination aus Cellular MIMO, W-lan, 868 MHz ISM und GNSS-Technologien gewährleistet zuverlässigen Signalempfang für Verbraucher-, Industrie- und kommerzielle Geräte. Das kuppelförmige Gehäuse ist kompakt und langlebig und bietet wasserdichten und stoßfesten Schutz für Außeninstallationen. Ideal für Smart Cities, Telematik, Navigation, Sicherheit und IoT-Anwendungen liefert diese Antenne überlegenen Gewinn, Effizienz und globale Navigationsunterstützung.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM
868MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM
Stecker & Kabel
- Steckverbindertyp: SMA-Stecker
- Kabellänge: 300 cm
- Kabeltyp: LMR195 (Cellular/ISM/W-lan/868 MHz), LMR100 (GNSS)
Installation / Umwelt

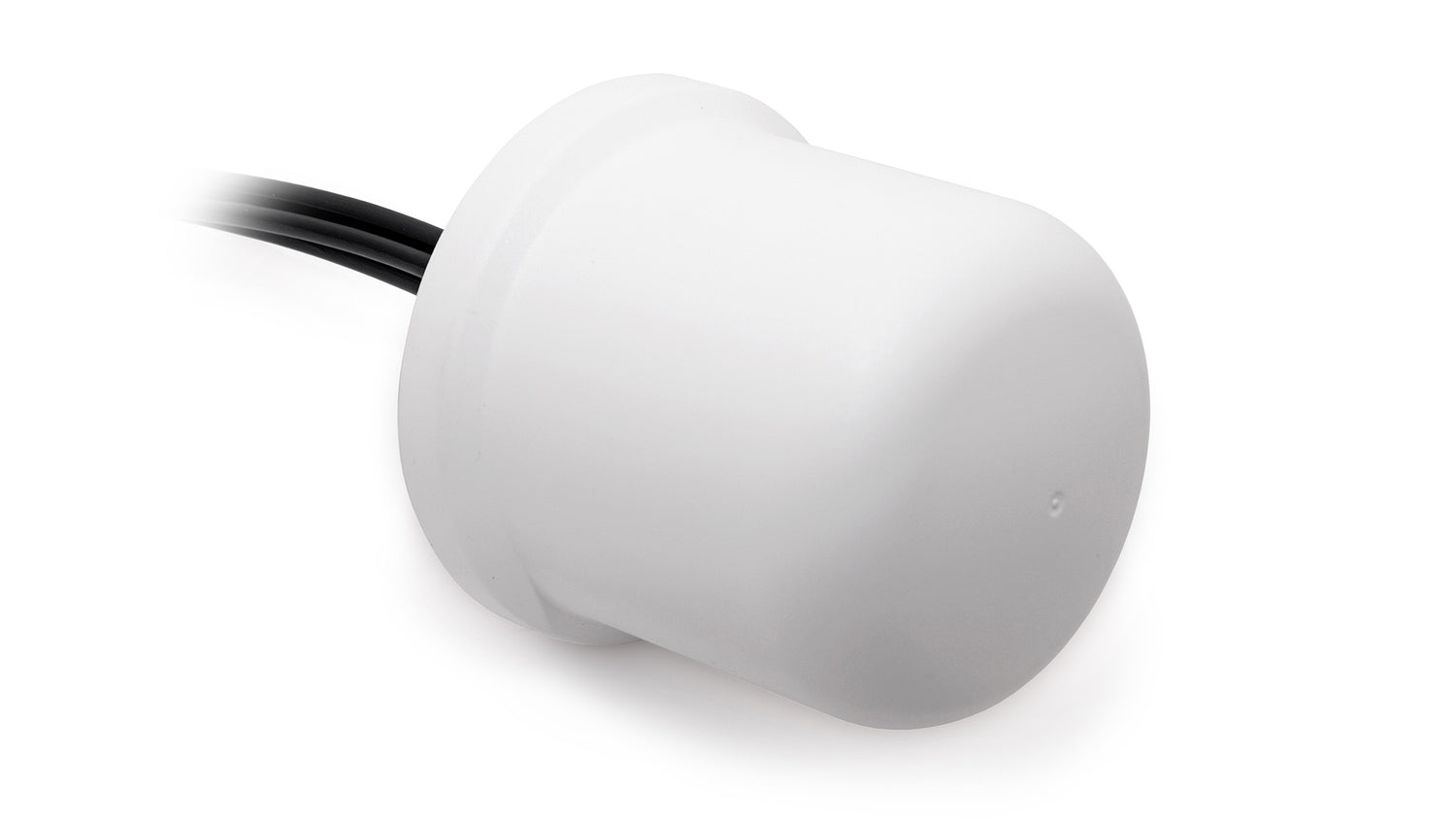

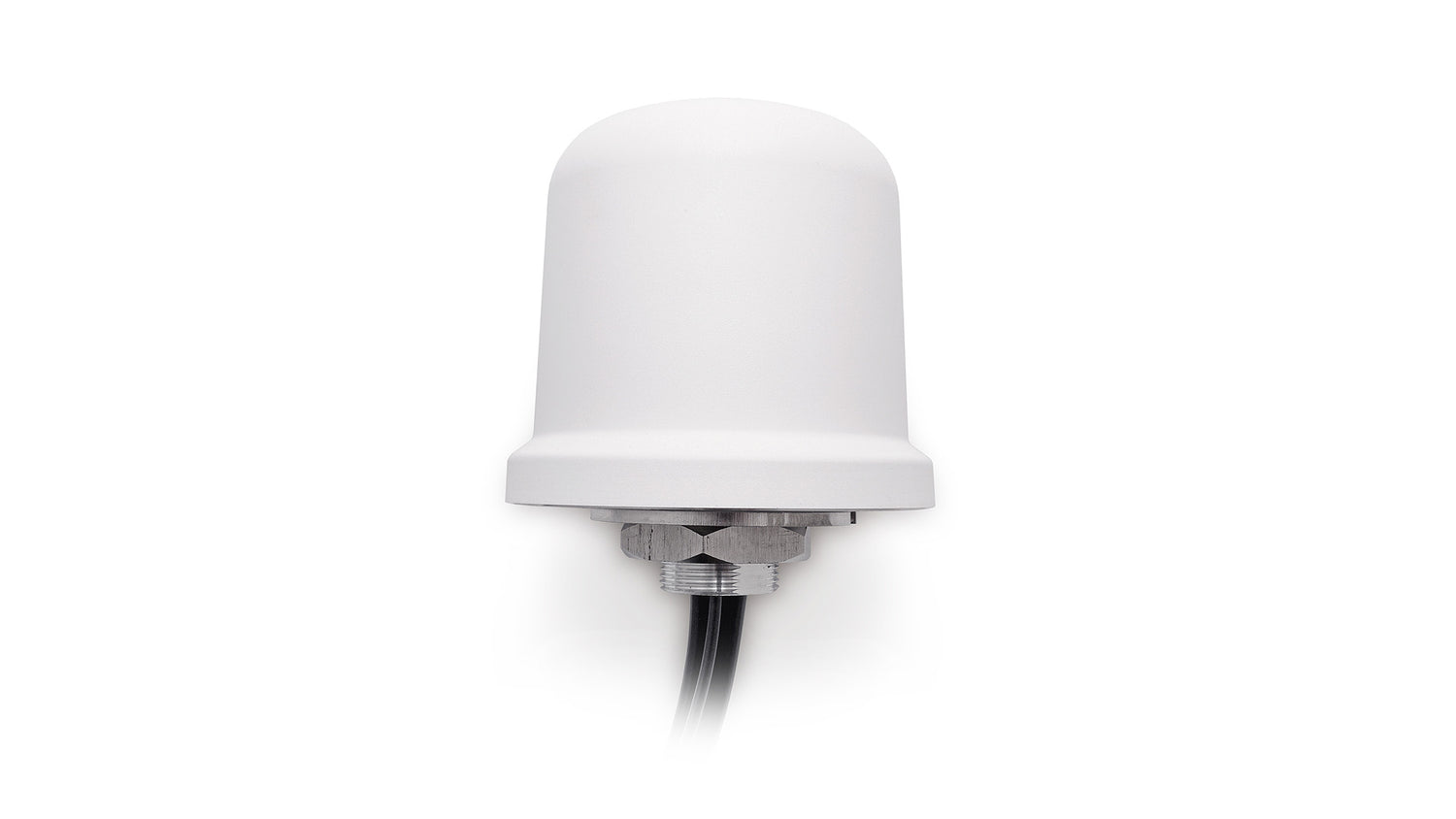

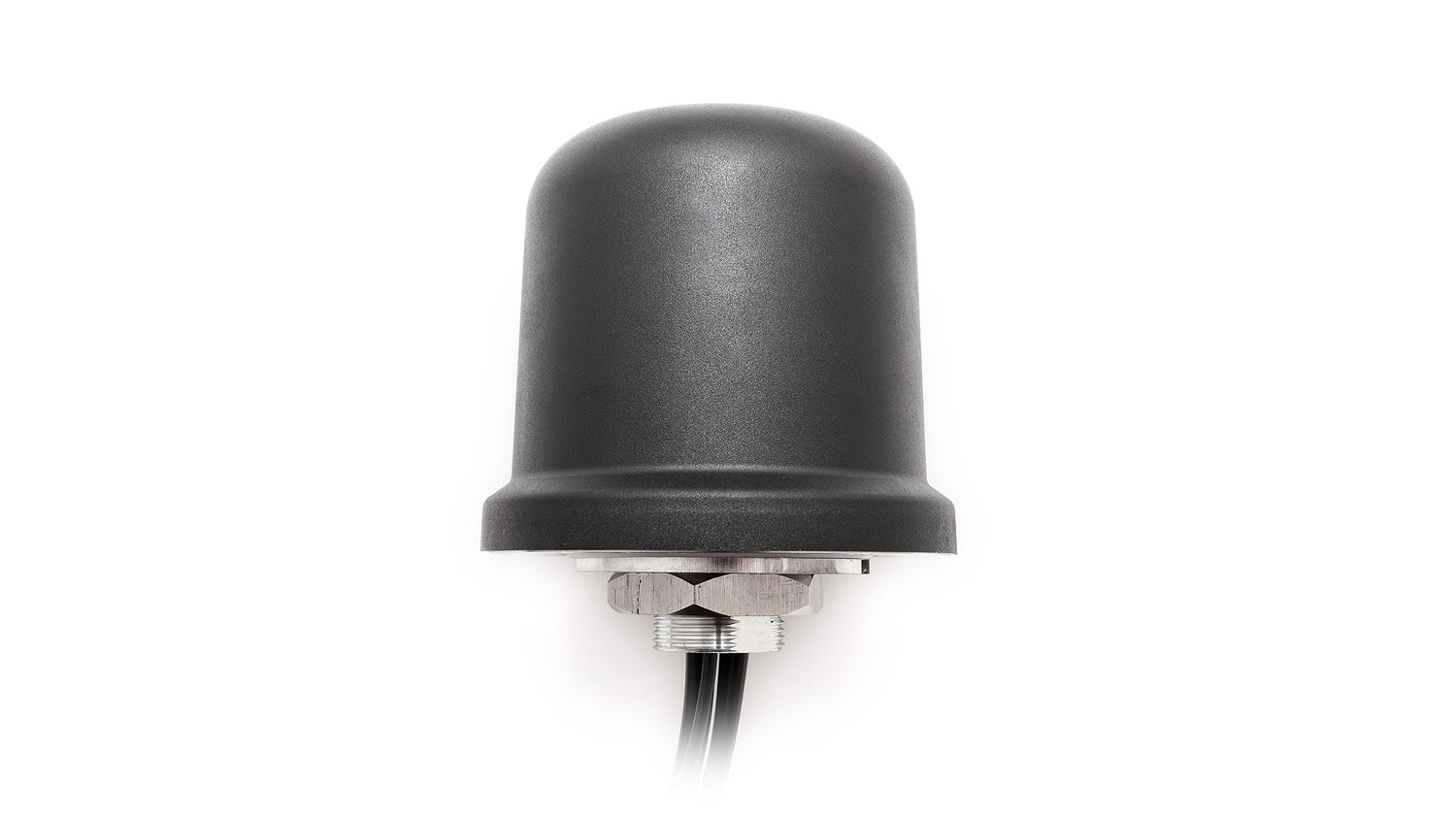

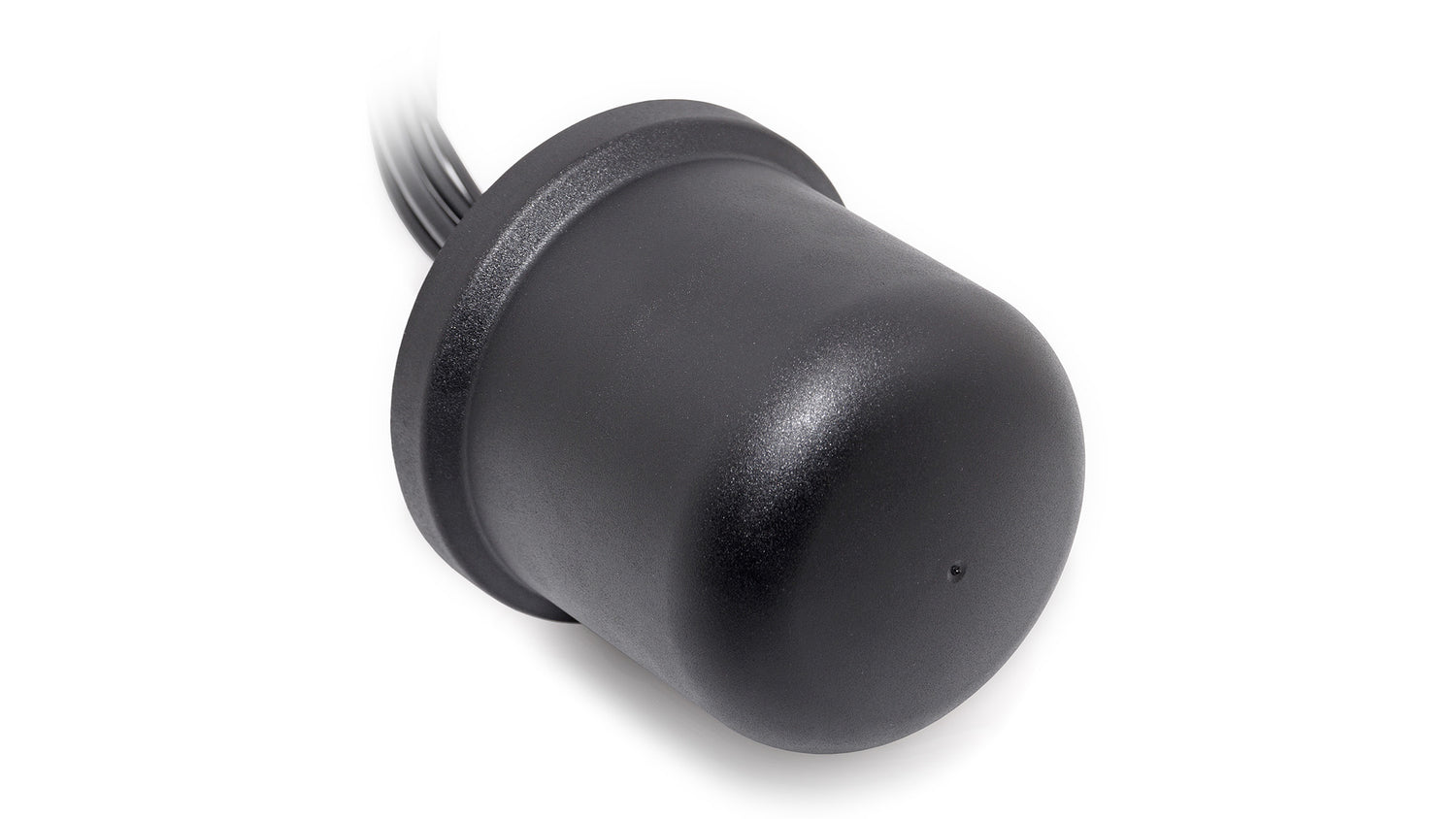

Diese robuste Antenne verfügt über ein ästhetisch gestaltetes Gehäuse in Kuppelform mit den Maßen Ø 96 x H 90 mm und wird aus hochwertigem ASA UV-stabilem Material hergestellt, das in Schwarz oder Weiß erhältlich ist. Vollständig IP67-, IP69- und IK09-zertifiziert, macht diese Antenne wasserdicht, stoßfest und widerstandsfähig gegen hohe Temperatur- und Druckwasserbelastungen – ideal für jede Art von Umwelteinwirkung.

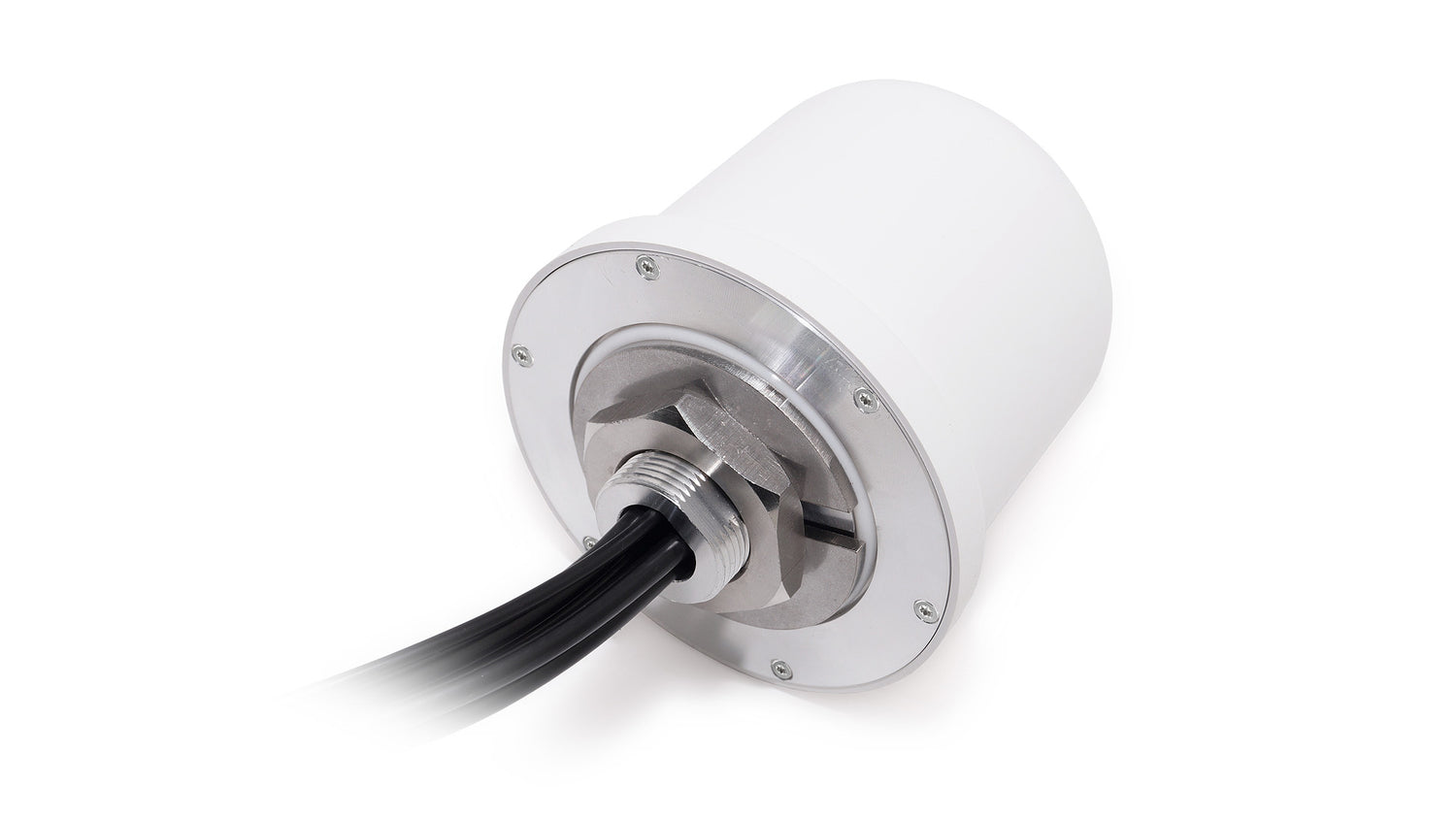

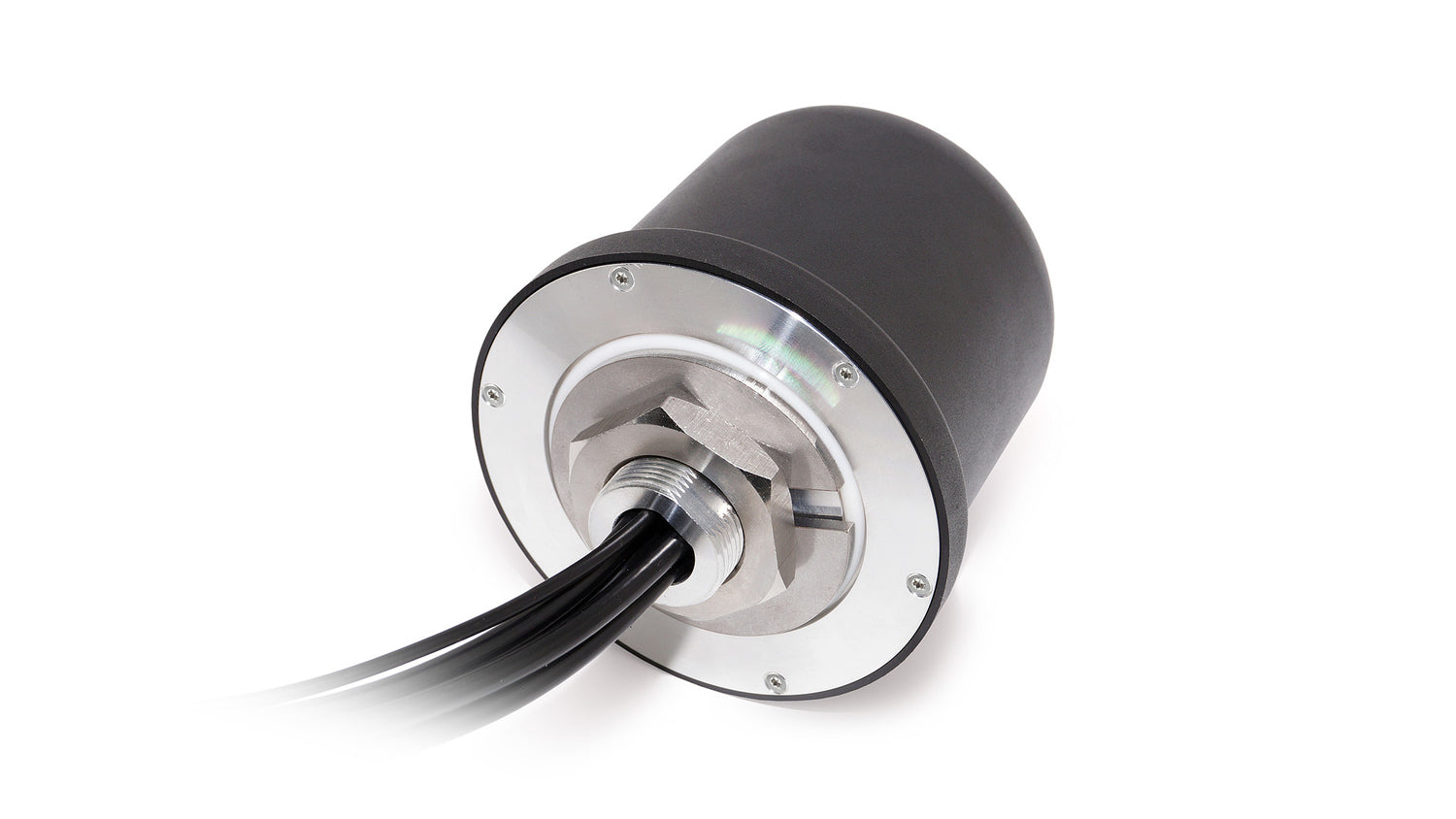

Alle fünf Kabel führen durch die Schraubbefestigung am Boden der Antennenbasis aus Aluminiumlegierung. Entwickelt mit einem Anti-Rotationsmechanismus, der eine sichere Installation auf jeder Außenfläche ohne Erdung oder Freiraum ermöglicht.
Unser Standard-Antennenpaket enthält SMA-Stecker mit 300 cm langen LMR195 Niedrigverlustkabeln für die Cellular/ISM-, W-lan-, 868 MHz- und LMR100 für die GNSS-Konnektivität. Wir bieten eine große Auswahl an alternativen Steckverbindern und Kabeln für individuelle Anpassungen. Unsere hochqualifizierten Ingenieure stehen rund um die Uhr zur Verfügung, um unsere Kunden bei der Antennenauswahl zu unterstützen und optimale Leistung für die Anwendung zu gewährleisten.
Alle unsere Produkte sind umweltbewusst konzipiert und werden ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.
Technische Spezifikationen
Betriebstemperatur: -40°C bis +85°C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Standards für Kurzstreckenfunk: W-lan, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm
Konnektivität 1 - Mobilfunk/4G LTE (MIMO)
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~1,9:1, ~1,3:1
Effizienz (%): ~36, ~41, ~53
Spitzenverstärkung (dBi): ~0,2, ~3,8, ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - Mobilfunk/4G LTE (MIMO)
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~2,1:1, ~1,4:1
Effizienz (%): ~35, ~42, ~53
Spitzenverstärkung (dBi): ~-0,1, ~3,2, ~5,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - 2,4/5,0 GHz ISM
Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,9:1, ~1,6:1
Effizienz (%): ~58, ~64
Spitzenverstärkung (dBi): ~5,6, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 868 MHz ISM
Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 863-870 MHz
VSWR: ~2,3:1
Effizienz (%): ~37
Spitzenverstärkung (dBi): ~0,51
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägewellenfilter-Typ: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Ausblendung außerhalb des Bandes (dB): 32
