2J | Artikelnummer: 2J7068BGFa-915

2J7068BGFa-915 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne Medusa 5-in-1 SMA-M 300cm IP67/IP69

Name: 2J7068BGFa-915 4G/LTE, GNSS, Wi-Fi, ISM Schraubmontage Antenne Medusa 5-in-1 SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J7068BGFa-915
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Hochleistungsantenne bietet zuverlässige 4G/LTE MIMO-, GNSS-, W-lan- und ISM-Konnektivität in einer einzigen, kompakten Lösung. Ihr 5-in-1-Design gewährleistet überlegene Signalstärke und unterbrechungsfreie Leistung für eine Vielzahl von Anwendungen, darunter Smart Cities, industrielle Automatisierung, Telematik und Navigation. Das robuste Kuppelgehäuse ist UV-stabil und stoßfest, was es ideal für anspruchsvolle Außenumgebungen macht. Die Antenne eignet sich für den Einsatz im Transportwesen, in der Sicherheit, bei der Asset-Verfolgung und bei IoT-Implementierungen und bietet vielseitige Konnektivität für ländliche und städtische Installationen.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM
915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Stecker & Kabel

Steckverbindertyp: SMA-Stecker
Kabellänge: 300 cm
Kabeltyp: LMR195 (Cellular/ISM/W-lan/915 MHz), LMR100 (GNSS)

Installation / Umwelt

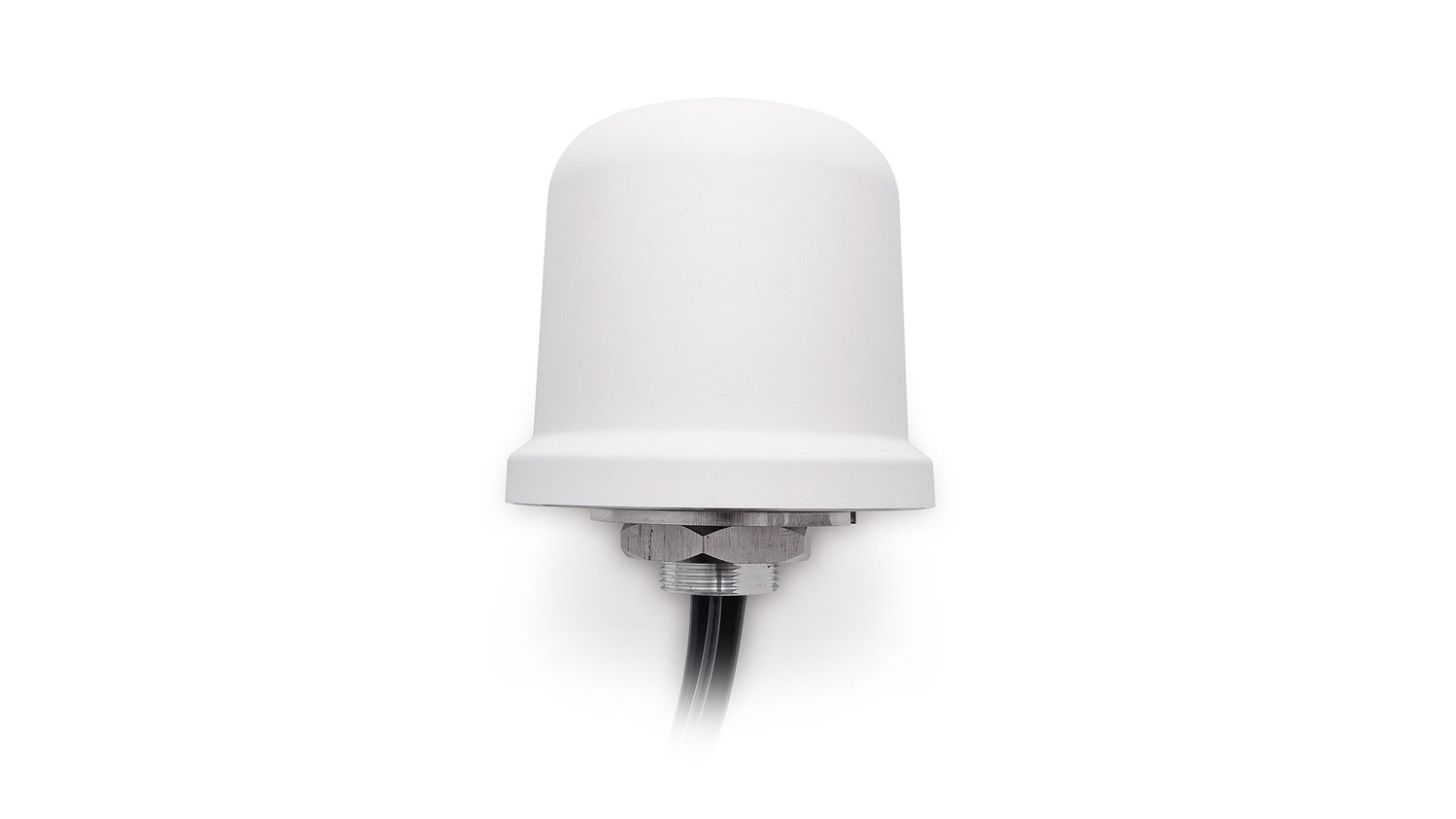

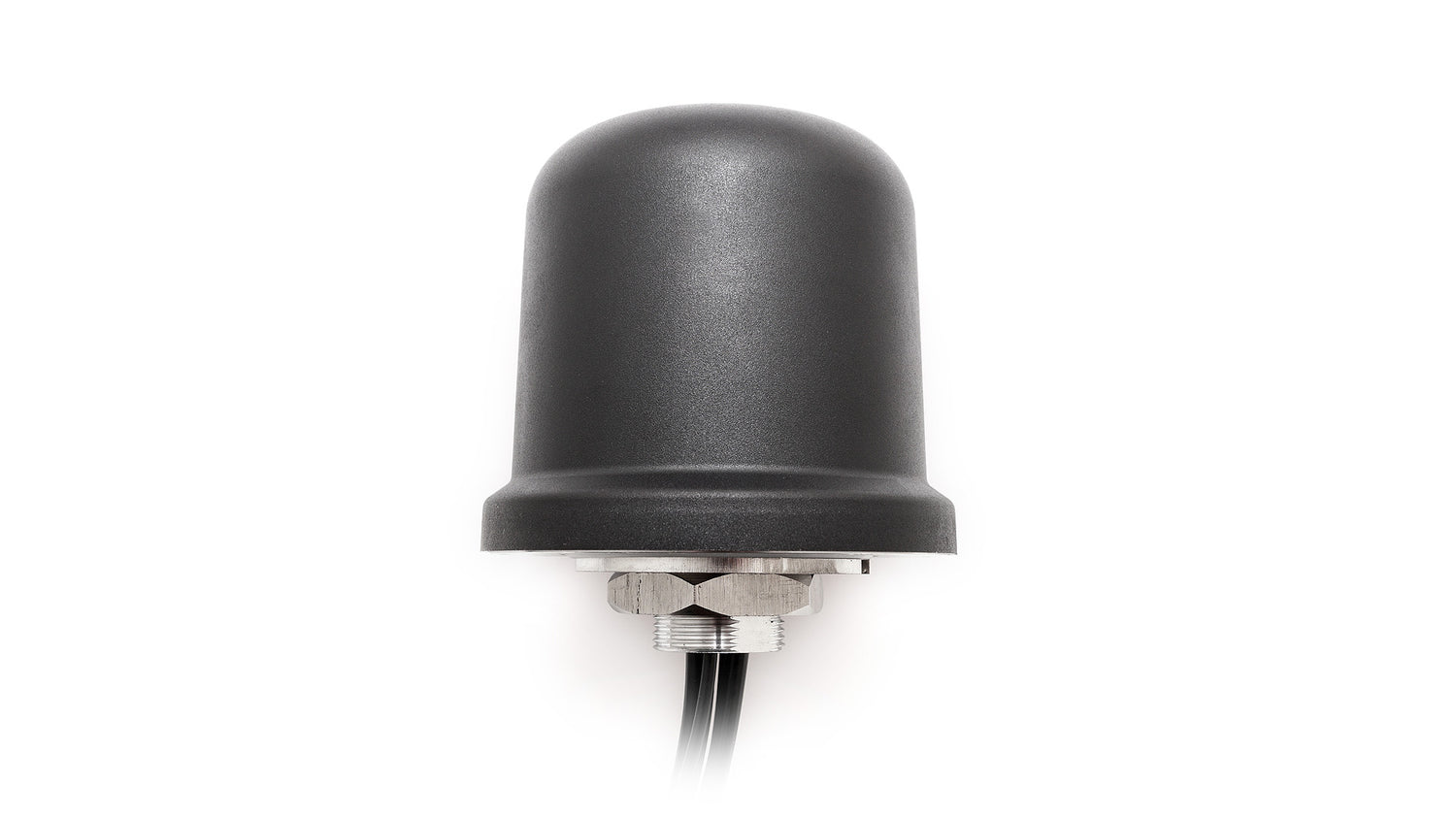

Diese robuste Antenne verfügt über ein ästhetisch gestaltetes Gehäuse in Kuppelform mit den Maßen Ø 96 x H 90 mm und wird aus hochwertigem ASA UV-stabilem Material hergestellt, das in Schwarz oder Weiß erhältlich ist. Vollständig IP67-, IP69- und IK09-zertifiziert, macht diese Antenne wasserdicht, stoßfest und widerstandsfähig gegen hohe Temperatur- und Druckwasserbelastungen – ideal für jede Art von Umwelteinwirkung.

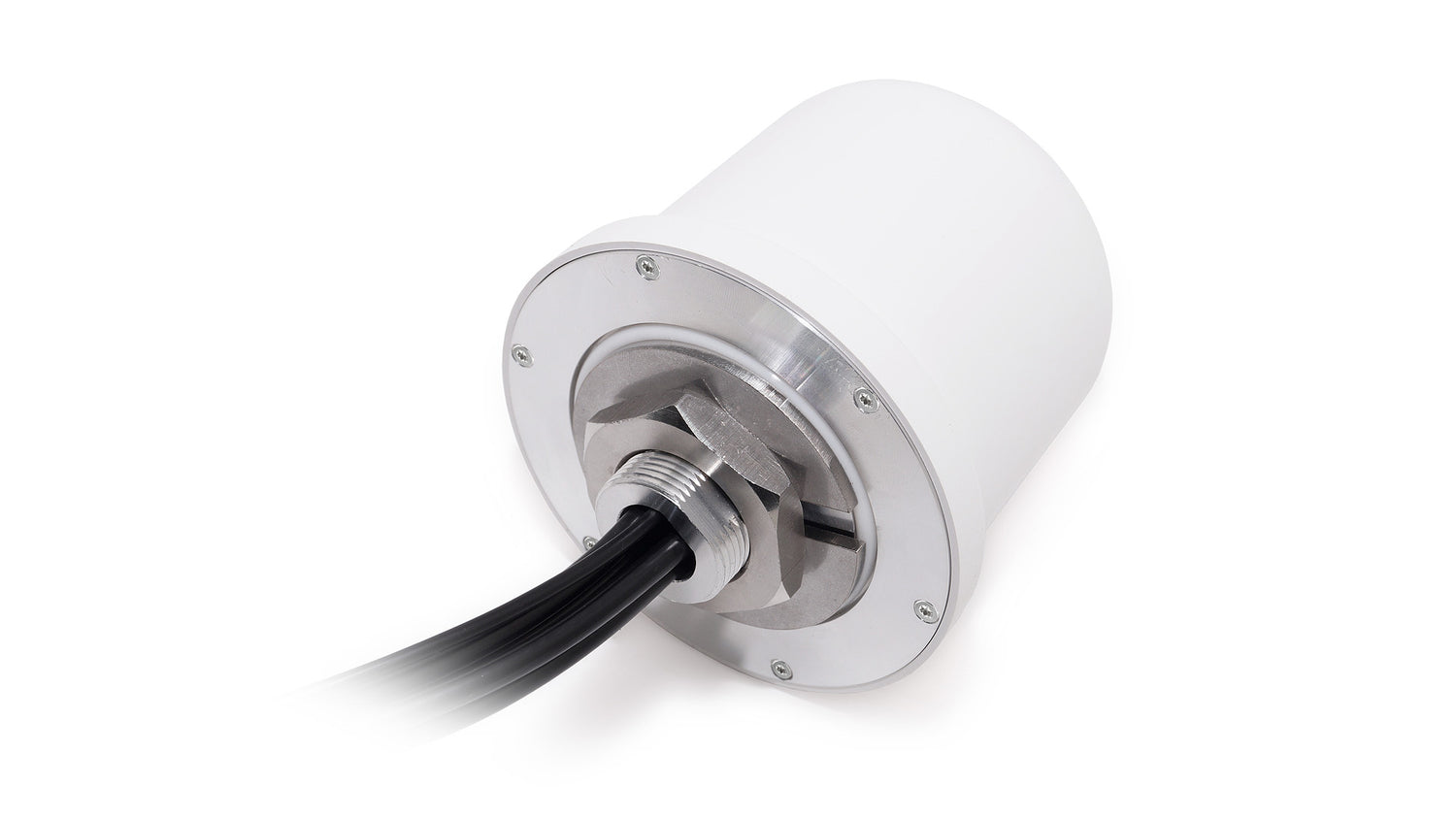

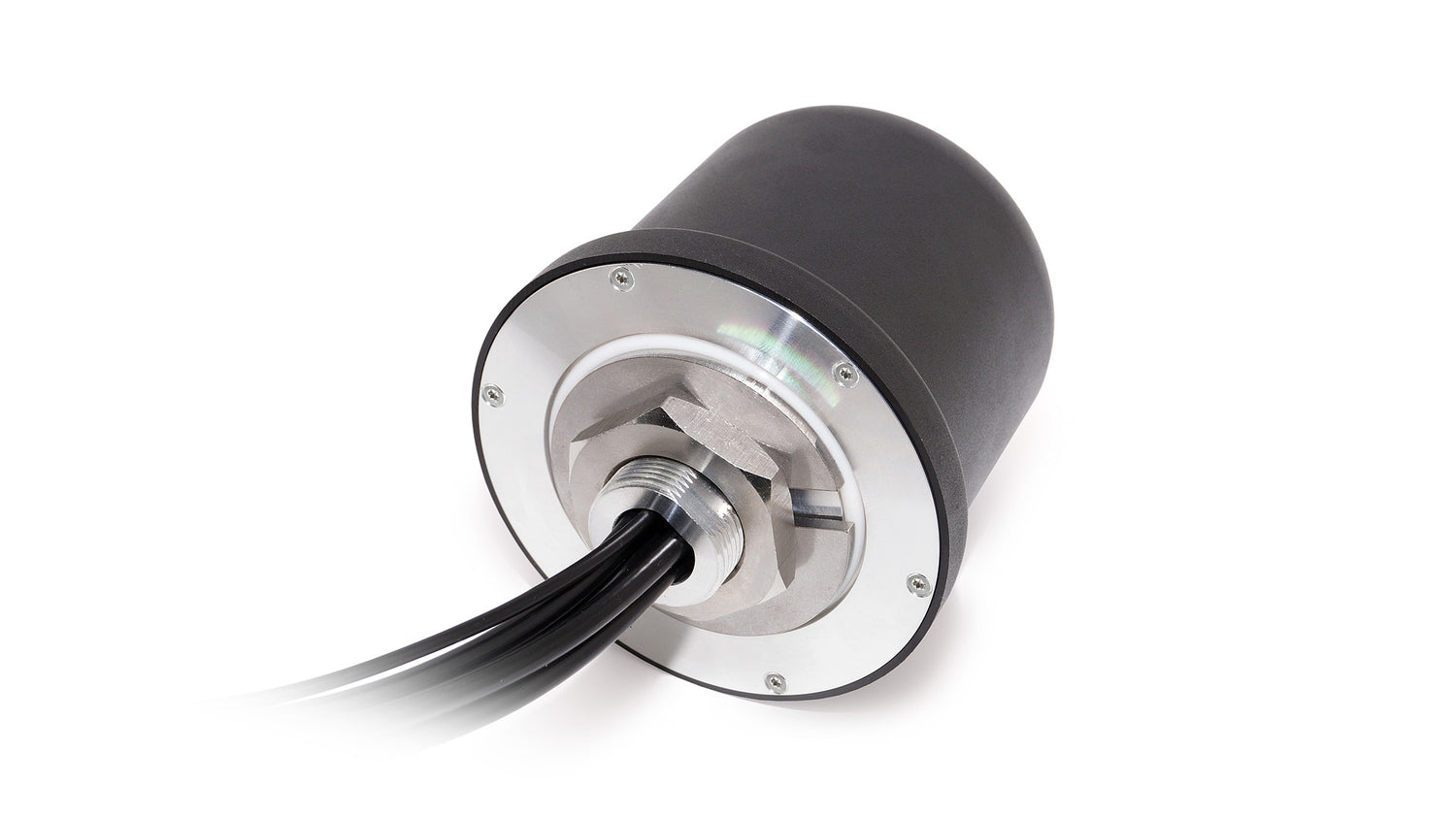

Alle fünf Kabel führen durch die Schraubbefestigung am Boden der Antennenbasis aus Aluminiumlegierung. Entwickelt mit einem Anti-Rotationsmechanismus, der eine sichere Installation auf jeder Außenfläche ohne Erdung oder Freiraum ermöglicht.

Unser Standard-Antennenpaket beinhaltet SMA-Stecker mit 300 cm langen LMR195 Niedrigverlustkabeln für die Cellular/ISM-, W-lan-, 915 MHz- und LMR100 für die GNSS-Konnektivität. Wir bieten eine große Auswahl an alternativen Steckverbindern und Kabeln für individuelle Anpassungen. Unsere hochqualifizierten Ingenieure stehen rund um die Uhr zur Verfügung, um unsere Kunden bei der Antennenauswahl zu unterstützen und optimale Leistung für die Anwendung zu gewährleisten.

Alle unsere Produkte sind umweltbewusst konzipiert und werden ohne gefährliche Materialien hergestellt, mit vollständiger REACH- und RoHS-Konformität.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Standards für Nahbereichsfunk: W-lan, Bluetooth, ZigBee
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - Mobilfunk/4G LTE (MIMO)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~1,9:1, ~1,3:1
Effizienz (%): ~36, ~41, ~53
Spitzenverstärkung (dBi): ~0,2, ~3,8, ~6,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE (MIMO)

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~2,1:1, ~1,4:1
Effizienz (%): ~35, ~42, ~53
Spitzenverstärkung (dBi): ~-0,1, ~3,2, ~5,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,9:1, ~1,6:1
Effizienz (%): ~58, ~64
Spitzenverstärkung (dBi): ~5,6, ~5,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 902-928 MHz
VSWR: ~2,3:1
Effizienz (%): ~36
Spitzenverstärkung (dBi): ~0,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 5 - GNSS (GPS/GLONASS)

Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägezahnfilter-Typ: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Ausblendung außerhalb des Bandes (dB): 32

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7068BGFa-915","title":"Medusa 5-in-1 Cellular MIMO, W-lan, 915MHz und GNSS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.5","vswr":"~2.9:1","efficiency_percent":"~36","peakGain_dbi":"~0.2","averageGain_db":"~-4.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.9","vswr":"~1.9:1","efficiency_percent":"~41","peakGain_dbi":"~3.8","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-21.3","vswr":"~1.3:1","efficiency_percent":"~53","peakGain_dbi":"~6.0","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.6","vswr":"~2.8:1","efficiency_percent":"~35","peakGain_dbi":"~-0.1","averageGain_db":"~-4.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.0","vswr":"~2.1:1","efficiency_percent":"~42","peakGain_dbi":"~3.2","averageGain_db":"~-3.8"},{"range_mhz":"2500-2700","returnLoss_db":"~-15.4","vswr":"~1.4:1","efficiency_percent":"~53","peakGain_dbi":"~5.6","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan / ISM (2.4/5.0 GHz)","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-10.4","vswr":"~1.9:1","efficiency_percent":"~58","peakGain_dbi":"~5.6","averageGain_db":"~-2.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-13.6","vswr":"~1.6:1","efficiency_percent":"~64","peakGain_dbi":"~5.5","averageGain_db":"~-1.9"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"915 MHz ISM","type":"ISM","technologies":["ZigBee","ISM","Sigfox","LoRa"],"frequencies":[{"range_mhz":"902-928","returnLoss_db":"~-8.0","vswr":"~2.3:1","efficiency_percent":"~36","peakGain_dbi":"~0.5","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","QZSS","Galileo","GLONASS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-14","vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @3V / ~24 @5V","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"\u003C=-14","vswr":"\u003C=1.5:1","efficiency_percent":null,"peakGain_dbi":"~23 @3V / ~24 @5V","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"W-lan / ISM (2.4/5.0 GHz)","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"915 MHz ISM","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000}]}
