2J  |  Artikelnummer: 2J7083Ba

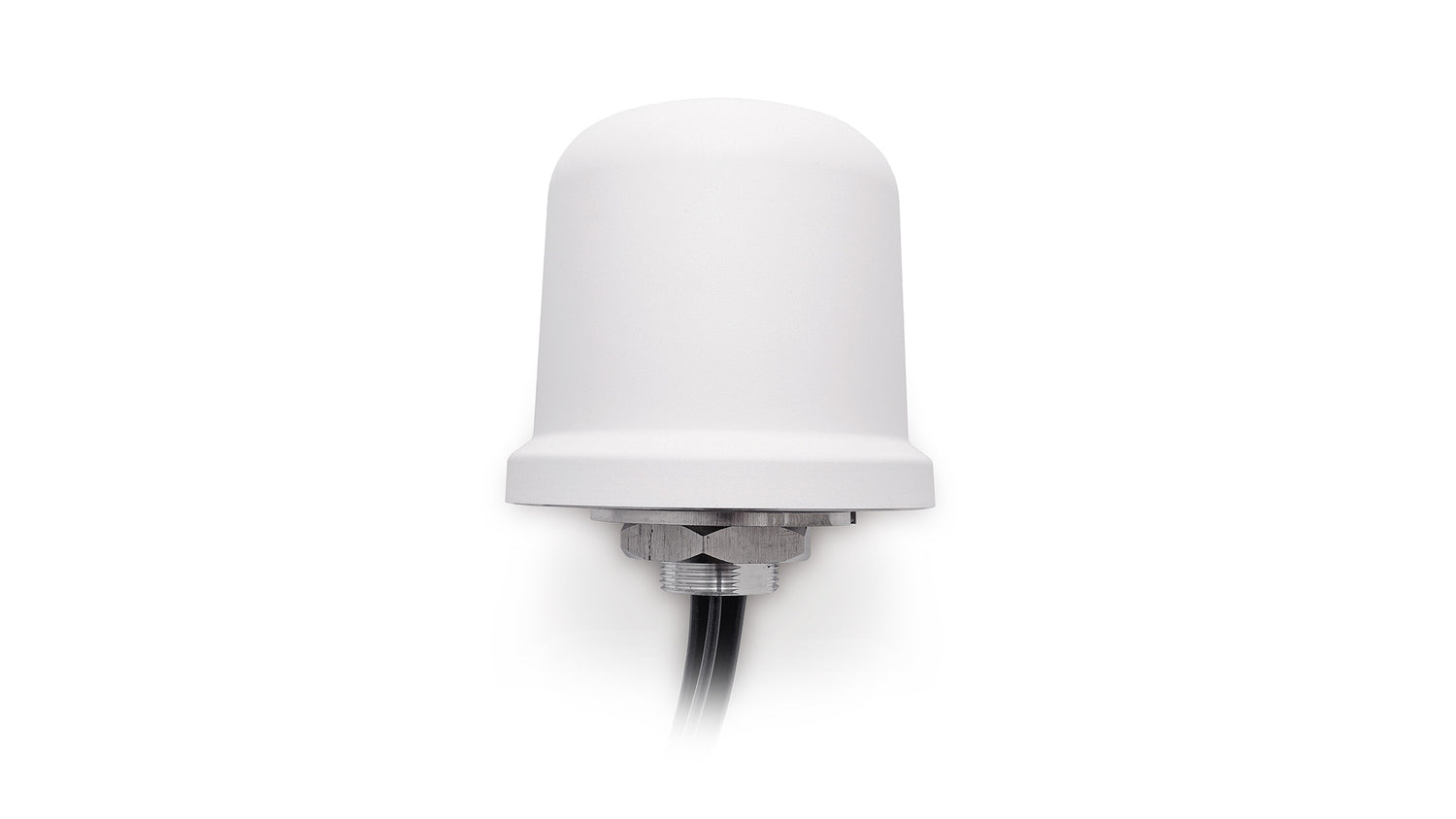

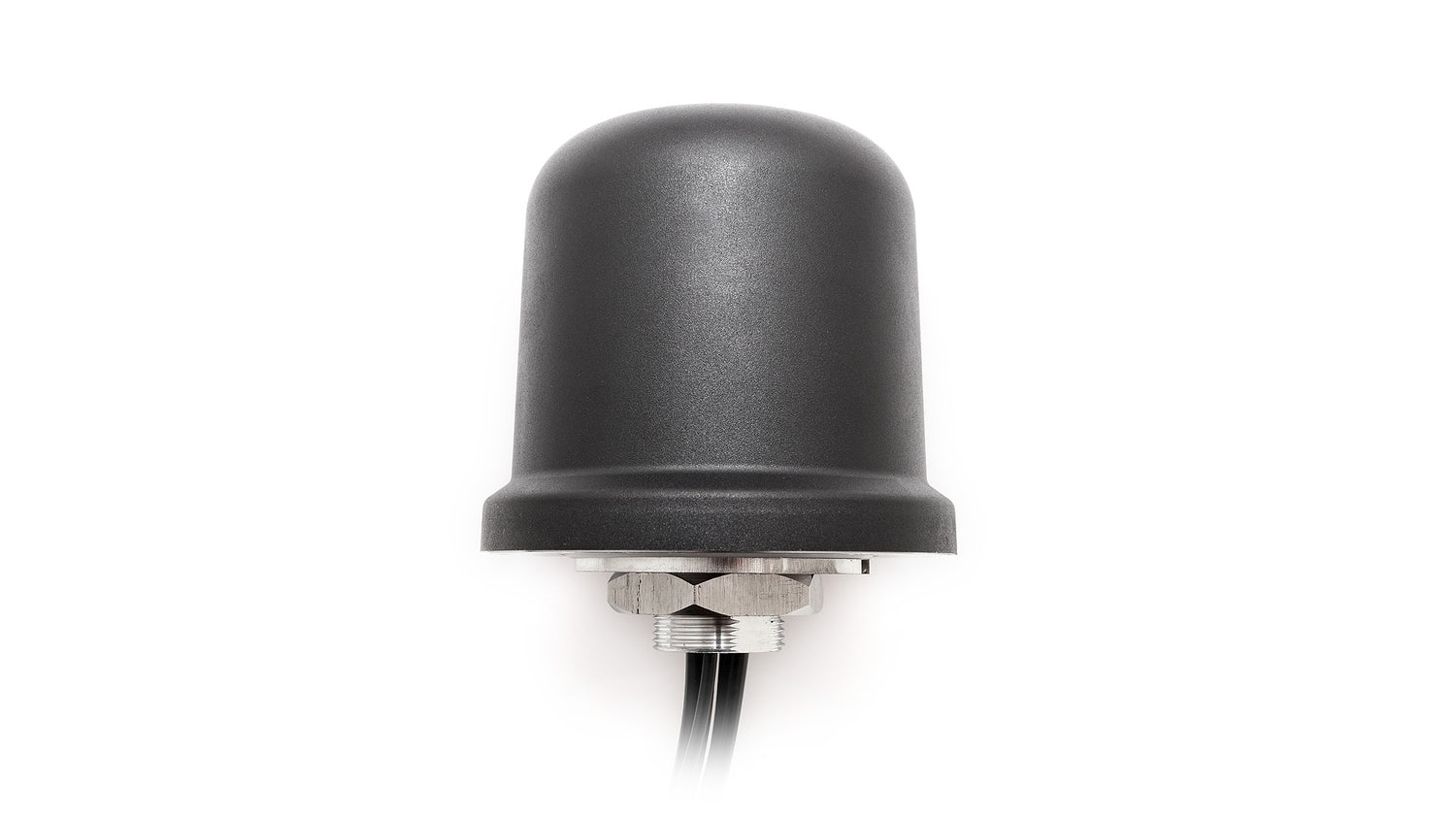

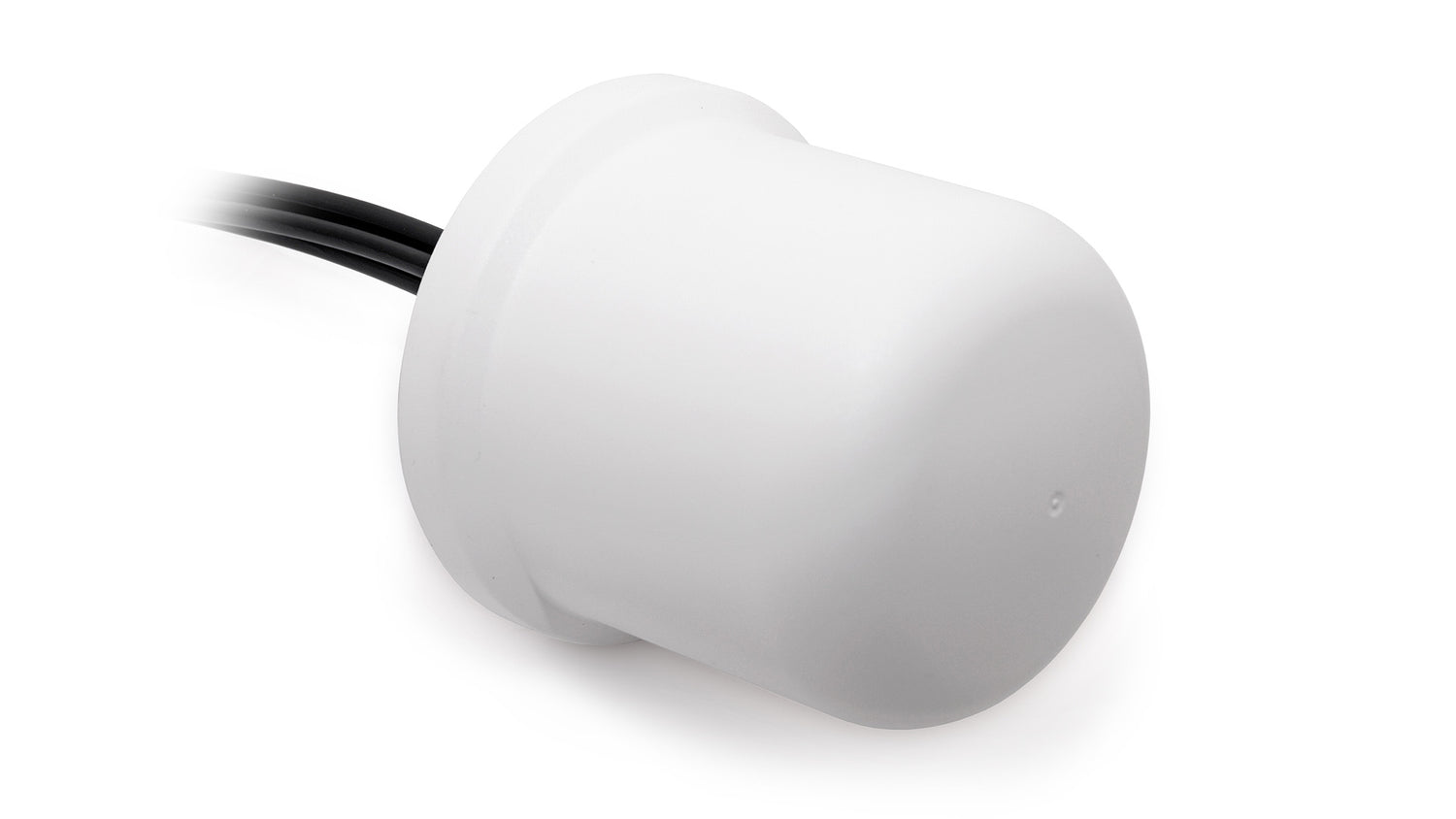

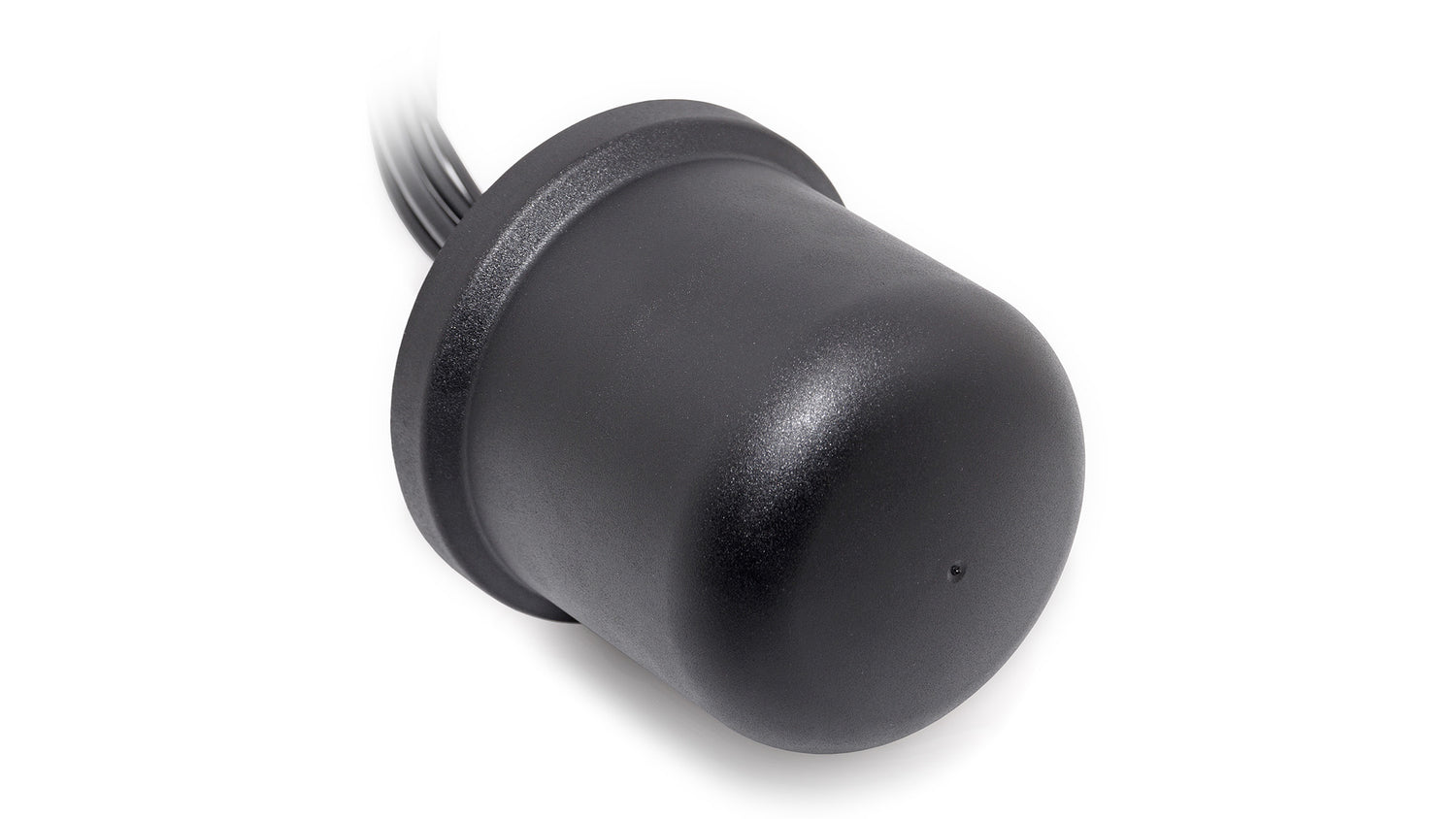

2J7083Ba 5G Schraubmontage Antenne Medusa SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Erleben Sie robuste und zuverlässige drahtlose Konnektivität mit dieser strapazierfähigen Schraubbefestigungsantenne, die für leistungsstarke 5G MIMO-Anwendungen entwickelt wurde. Die Medusa-Antenne bietet Ultra-Wideband-Abdeckung und unterstützt 5G, 4G, 3G und 2G Technologien für nahtloses mobiles Breitband und kritische Kommunikation. Ihr omnidirektionales Design sorgt für konstante Signalstärke und latenzarme Kommunikation, was sie ideal für anspruchsvolle Umgebungen wie öffentliche Sicherheit, Industrie und IoT-Einsätze macht. Kompakt und dennoch leistungsstark eignet sie sich für den Einsatz in Terminals, Basisstationen, Routern sowie einer Vielzahl von Smart-City- und Industrieanwendungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

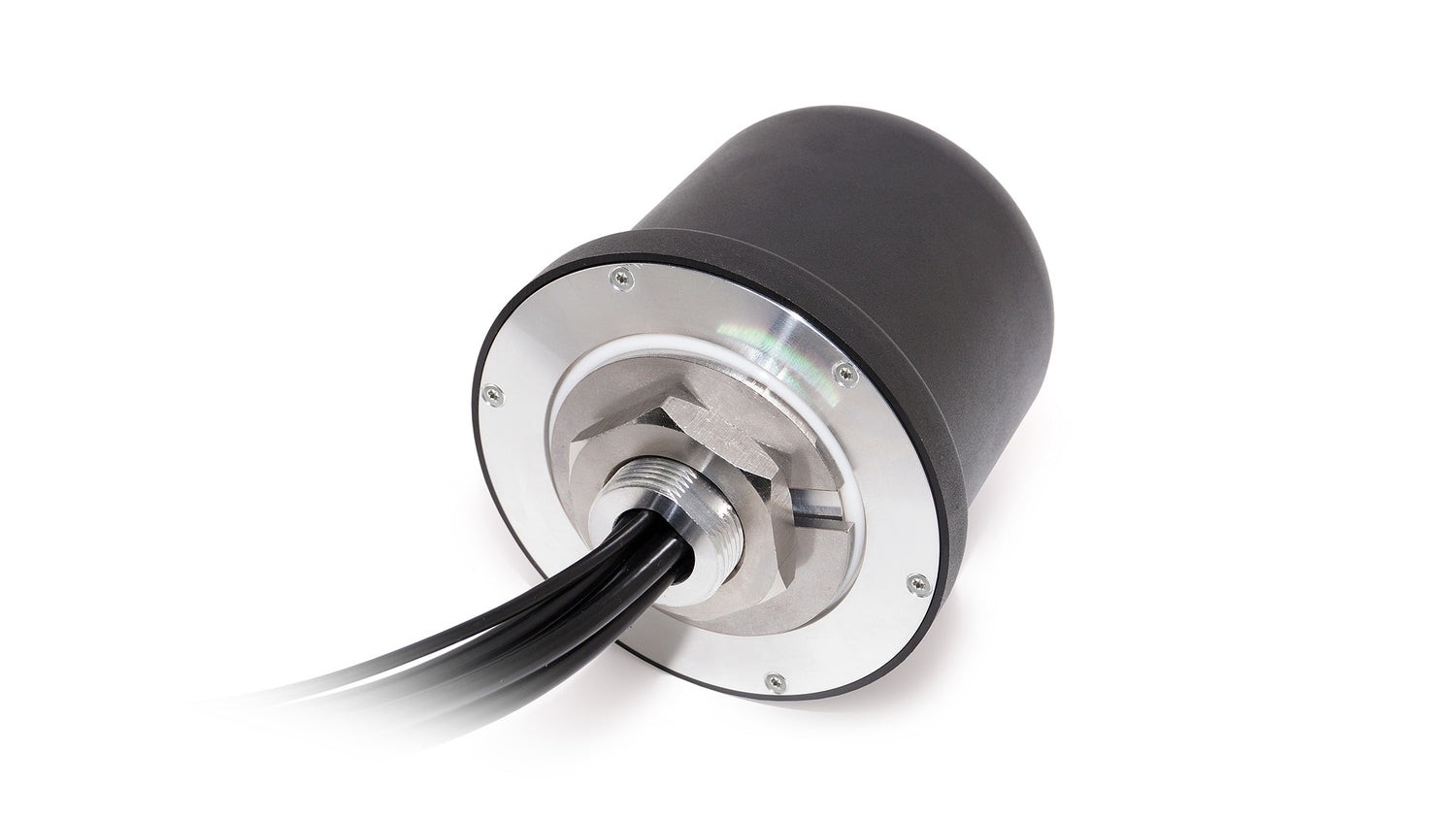

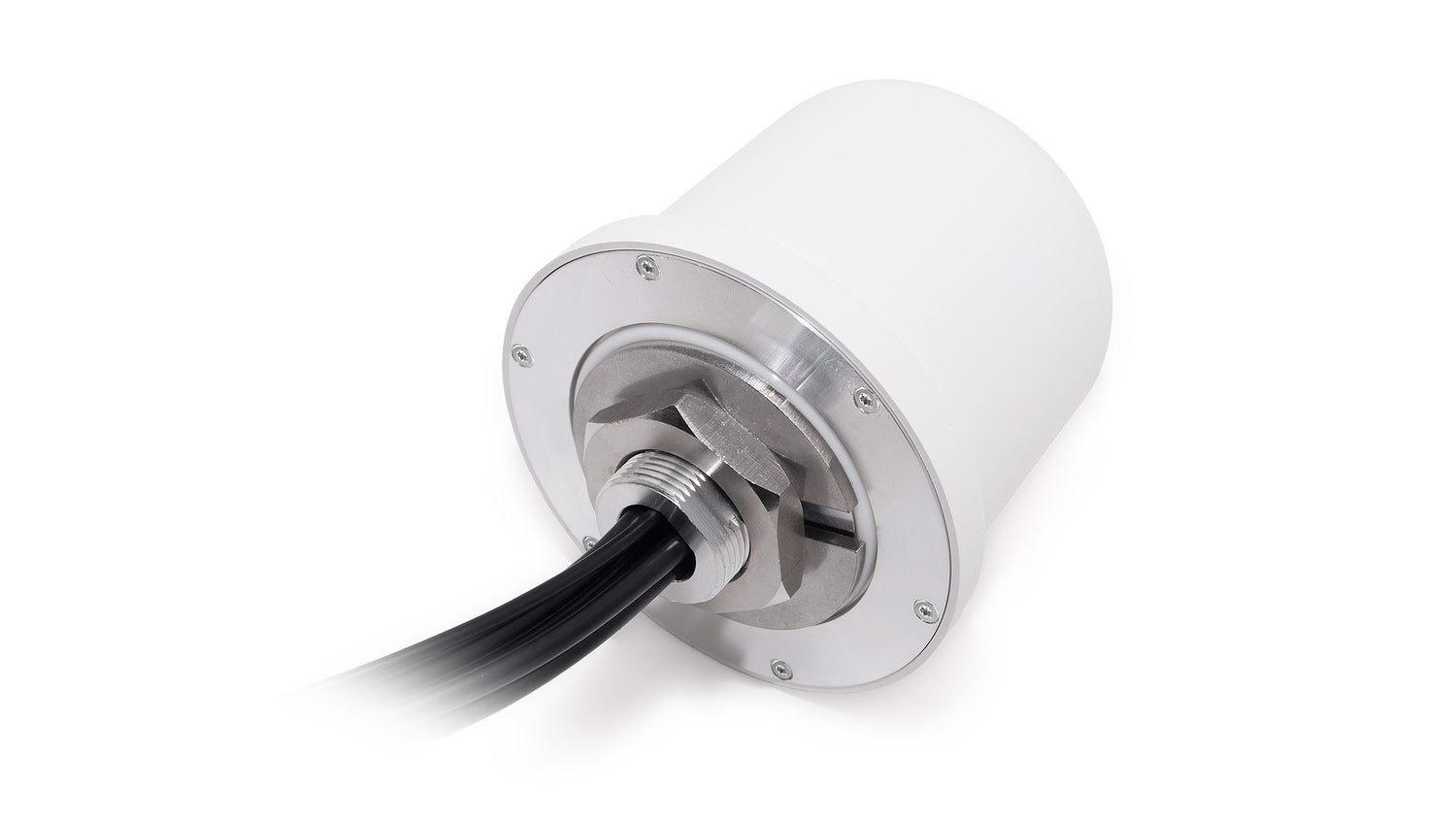

Erleben Sie die perfekte Kombination aus Haltbarkeit und Effizienz mit unserer einfach zu installierenden Heavy-Duty-Antenne Medusa. Die Unabhängigkeit von der Massebene und die Schraubbefestigungstechnologie sorgen für einen festen und zuverlässigen Halt am Montageort, was die Installation zum Kinderspiel macht. Mit nur 96 x 90 mm misst diese Antenne kompakte Abmessungen bei leistungsstarker Performance. Ausgestattet mit verlustarmen LL195-Kabeln von 300 cm Länge und SMA-M-Steckern garantiert sie eine sichere und nahtlose Konnektivität. Bevorzugt für Hochfrequenzanwendungen bis 6 GHz bieten diese Kabel unvergleichliche Leistung und Zuverlässigkeit. Die vollständig IP67- und IP69-zertifizierte Antenne wird aus ASA UV-stabilem Material gefertigt, das Schutz vor Wasser und Feuchtigkeit bietet und gleichzeitig einen optimalen Betrieb im Außenbereich gewährleistet. Diese Antenne wird unter Einhaltung von REACH- und RoHS-Richtlinien hergestellt und verfügt über IK09-Bewertungen für erhöhte Vandalismussicherheit.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.2, ~-15.7, ~-10.8, ~-14.4
VSWR: ~3.9:1, ~1.5:1, ~2.0:1, ~1.7:1
Effizienz (%): ~38.0, ~51.6, ~40.5, ~35.3
Spitzengewinn (dBi): ~0.4, ~3.5, ~3.1, ~2.5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.2, ~-16.0, ~-10.2, ~-11.5
VSWR: ~3.8:1, ~1.5:1, ~2.1:1, ~1.9:1
Effizienz (%): ~37.8, ~52.0, ~42.4, ~35.0
Spitzengewinn (dBi): ~0.5, ~3.5, ~3.0, ~2.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7083Ba","title":"Medusa 2 x Sub-6GHz 5GNR/4G LTE/3G/2G MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.2","vswr":"~3.9:1","efficiency_percent":"~38.0","peakGain_dbi":"~0.4","averageGain_db":"~-4.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-15.7","vswr":"~1.5:1","efficiency_percent":"~51.6","peakGain_dbi":"~3.5","averageGain_db":"~-2.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.8","vswr":"~2.0:1","efficiency_percent":"~40.5","peakGain_dbi":"~3.1","averageGain_db":"~-4.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.4","vswr":"~1.7:1","efficiency_percent":"~35.3","peakGain_dbi":"~2.5","averageGain_db":"~-4.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.2","vswr":"~3.8:1","efficiency_percent":"~37.8","peakGain_dbi":"~0.5","averageGain_db":"~-4.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-16.0","vswr":"~1.5:1","efficiency_percent":"~52.0","peakGain_dbi":"~3.5","averageGain_db":"~-2.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.2","vswr":"~2.1:1","efficiency_percent":"~42.4","peakGain_dbi":"~3.0","averageGain_db":"~-4.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.5","vswr":"~1.9:1","efficiency_percent":"~35.0","peakGain_dbi":"~2.6","averageGain_db":"~-4.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
