2J | Artikelnummer: 2J7083Bc

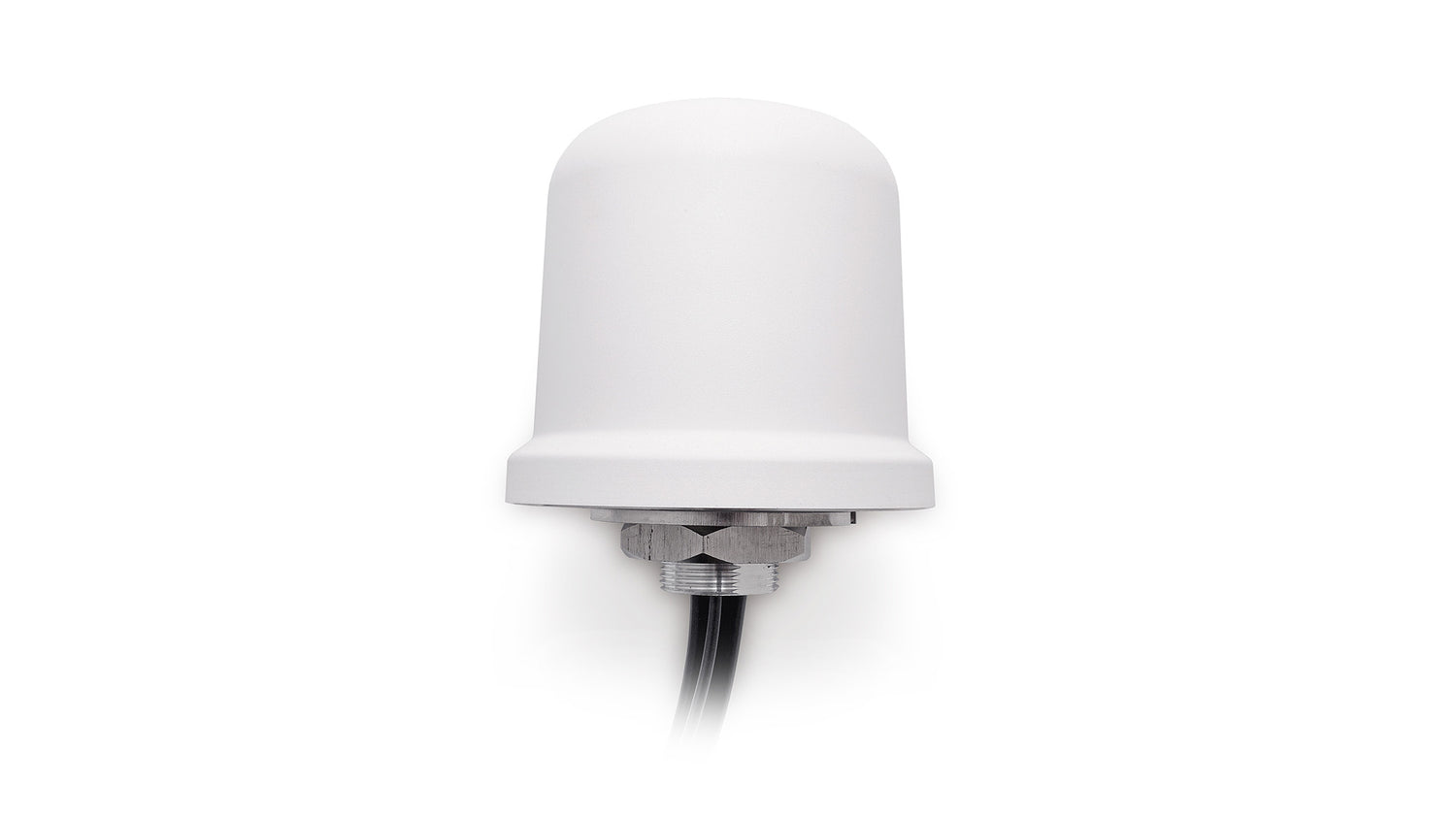

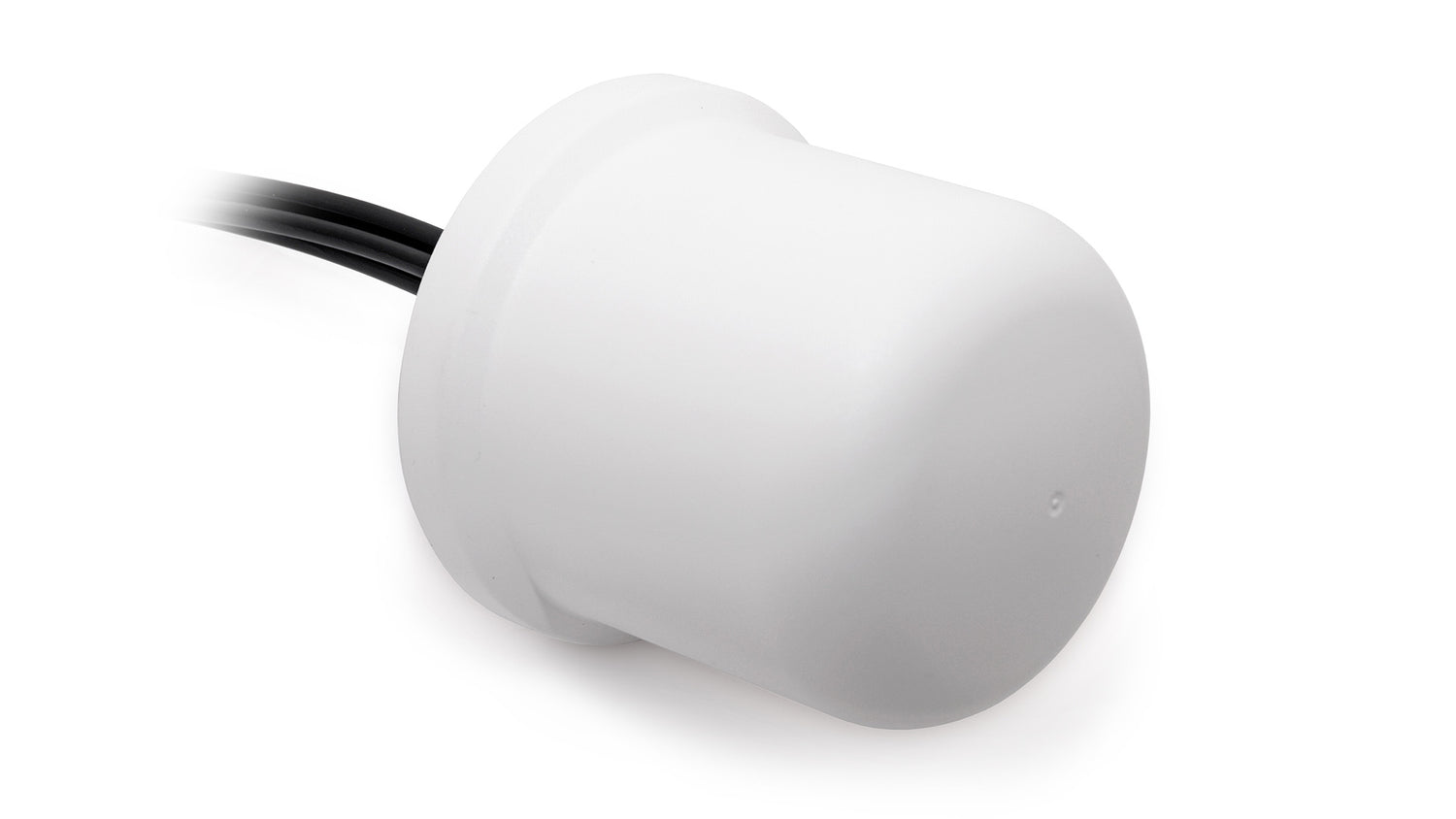

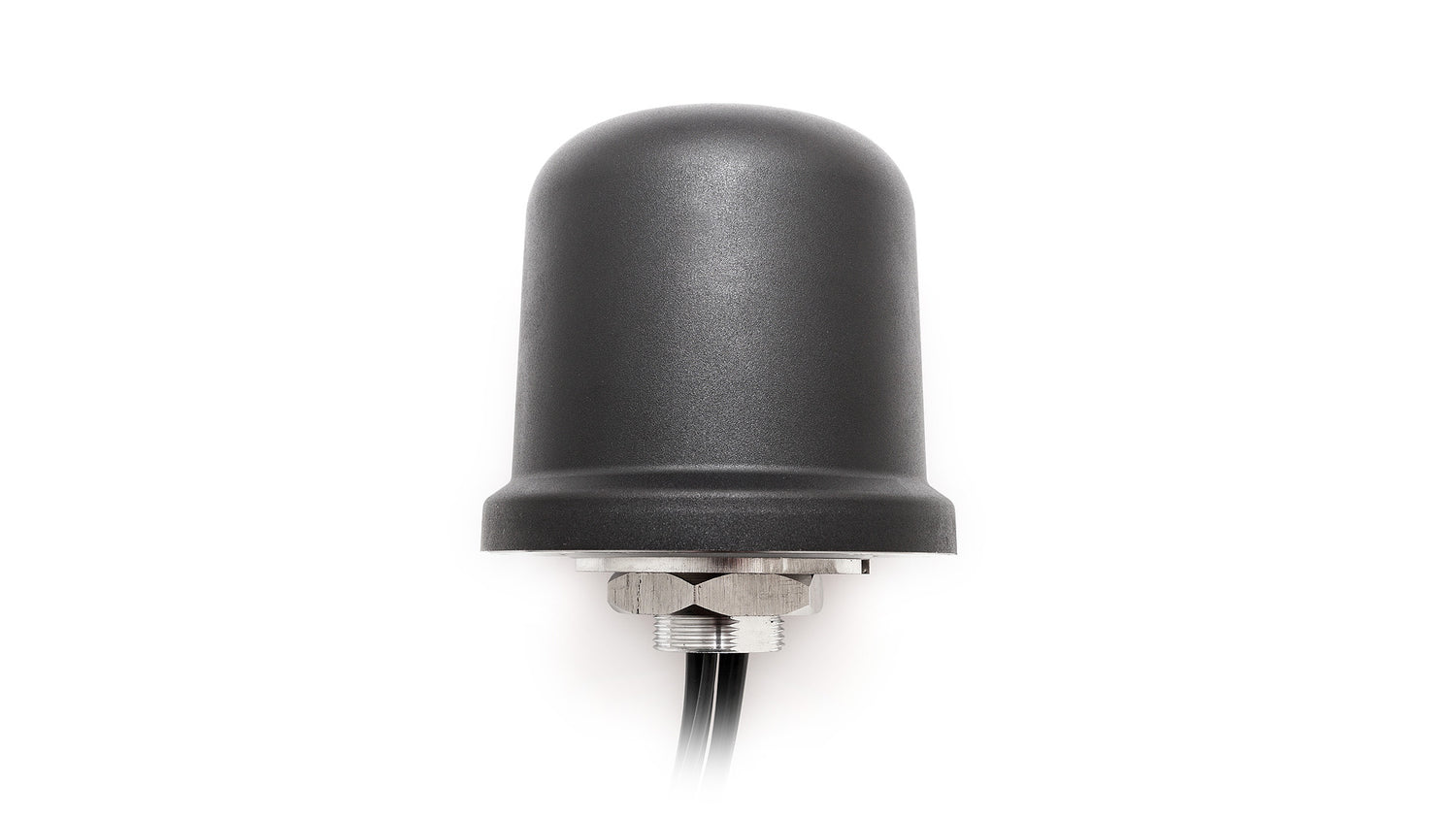

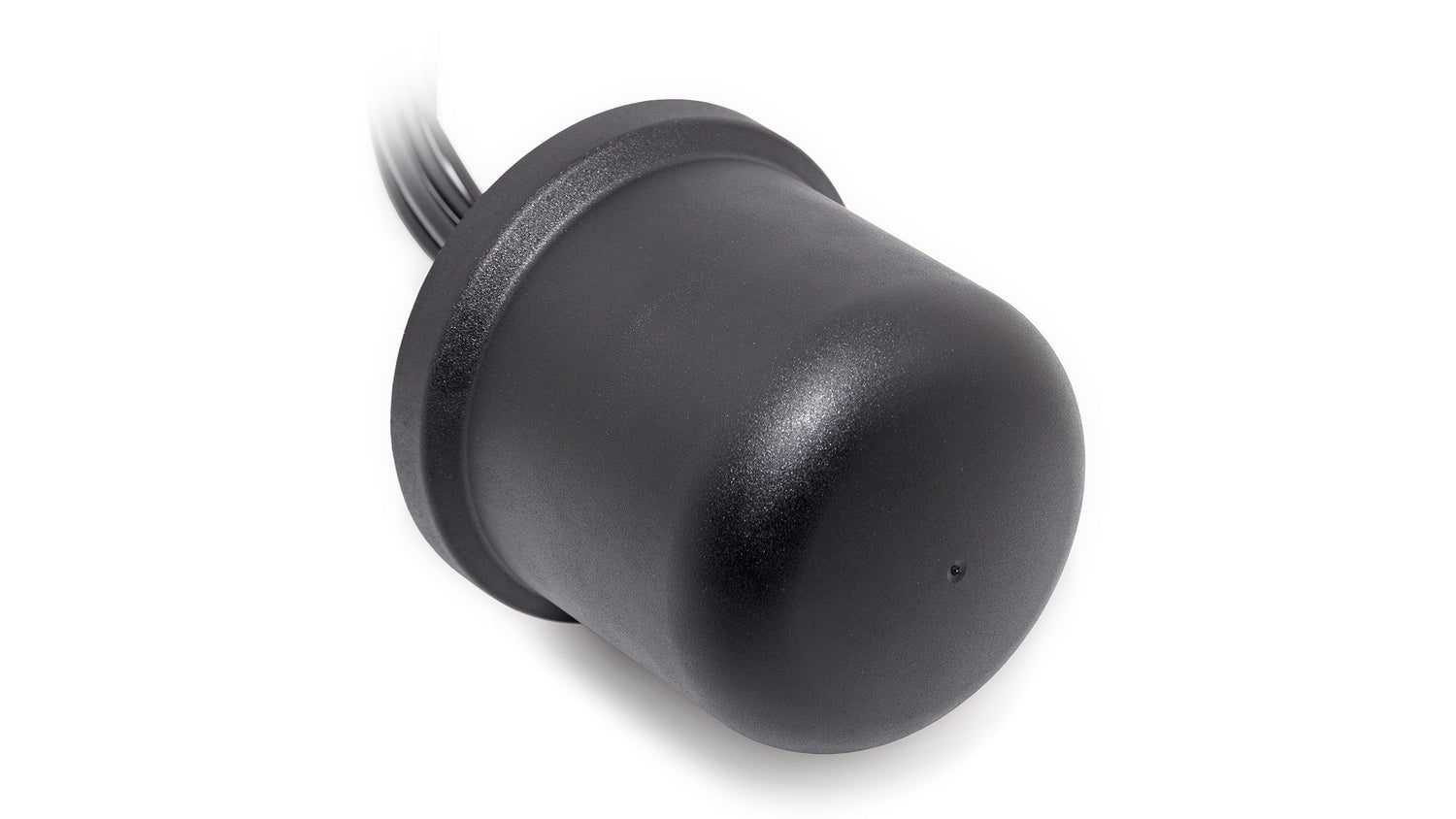

2J7083Bc 5G Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69

Name: 2J7083Bc 5G Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J7083Bc
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 4-in-1-Antenne ist für eine zuverlässige und stabile 5G MIMO Konnektivität in globalen Netzwerken konzipiert und unterstützt 5G NR, 4G LTE, 3G und 2G Frequenzbänder. Ihr ultrabreites Design gewährleistet einen nahtlosen Betrieb in anspruchsvollen Umgebungen, was sie ideal für den öffentlichen Sicherheitsbereich, Transport, industrielle IoT-Anwendungen und missionskritische Kommunikation macht. Die Antenne verfügt über ein robustes, UV-stabiles ASA-Gehäuse und eine Metallbasis für maximale Haltbarkeit, mit Unabhängigkeit von der Massebene und Schraubbefestigung für eine sichere Installation. Ihr omnidirektionales Strahlungsmuster und die lineare Polarisation liefern eine gleichmäßige 360-Grad-Signalstärke, während die hohen Schutzarten einen hervorragenden Widerstand gegen Staub, Wasser und Stöße bieten.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-M
Kabellänge: 300 cm
Kabeltyp: LL195

Installation / Umwelt

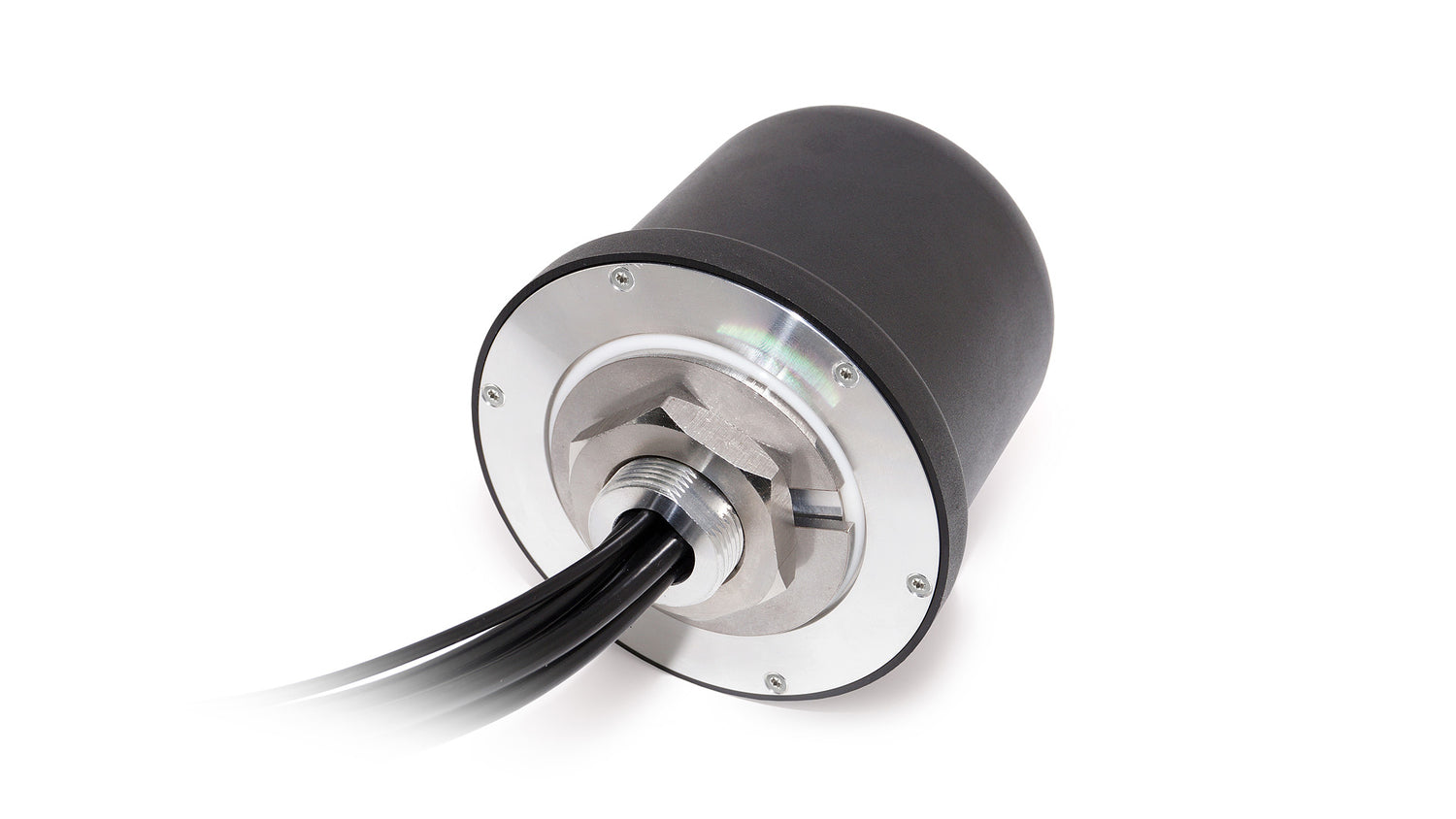

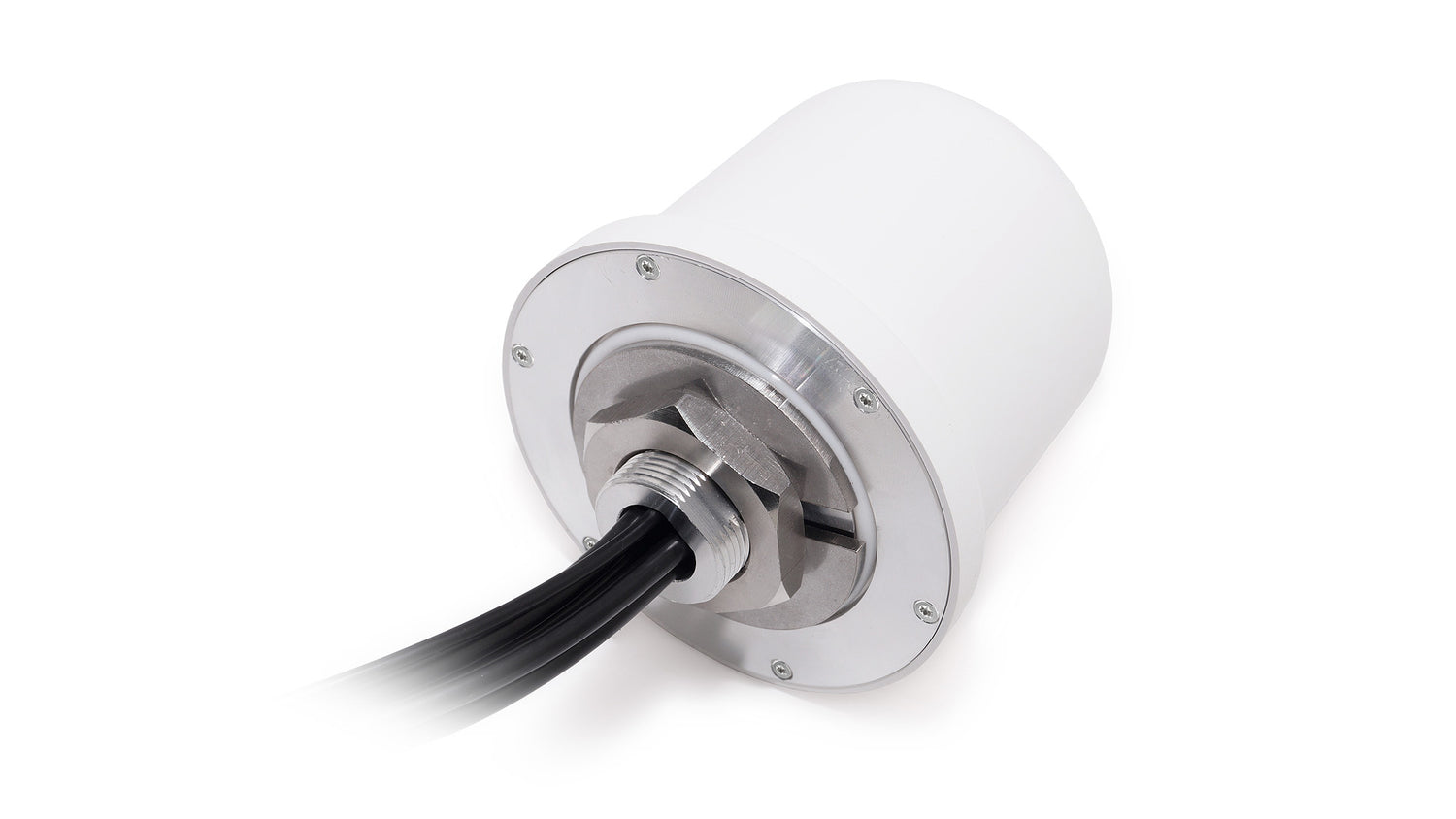

Die 2J7083Bc ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine thermischen Widerstandseigenschaften bekannt ist, sowie einer Metallbasis aus Aluminiumlegierung. Die Unabhängigkeit von der Massebene und die Schraubbefestigung ermöglichen eine feste Verankerung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Vandalismussicherheit mit hoher Stoßfestigkeit gewährleistet.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4,5, ~-11,7, ~-11,8, ~-14,7
VSWR: ~4,5:1, ~1,9:1, ~1,9:1, ~1,6:1
Effizienz (%): ~30,7, ~42,3, ~39,6, ~33,8
Spitzenverstärkung (dBi): ~-1,8, ~3,6, ~3,0, ~1,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4,6, ~-11,4, ~-10,6, ~-11,6
VSWR: ~4,3:1, ~1,9:1, ~2,1:1, ~2,0:1
Effizienz (%): ~31,1, ~43,0, ~40,6, ~34,7
Spitzenverstärkung (dBi): ~-1,6, ~3,5, ~3,5, ~2,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4,8, ~-11,3, ~-11,1, ~-11,7
VSWR: ~4,2:1, ~1,9:1, ~2,0:1, ~1,9:1
Effizienz (%): ~31,1, ~43,4, ~40,5, ~33,1
Spitzenverstärkung (dBi): ~-1,9, ~3,7, ~3,3, ~2,5
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4,1, ~-11,8, ~-10,8, ~-12,8
VSWR: ~4,7:1, ~1,9:1, ~2,0:1, ~1,7:1
Effizienz (%): ~30,5, ~43,4, ~40,8, ~40,2
Spitzenverstärkung (dBi): ~-1,7, ~3,7, ~3,2, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7083Bc","title":"4× 5GNR/4G/3G/2G MIMO Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.5","vswr":"~4.5:1","efficiency_percent":"~30.7","peakGain_dbi":"~-1.8","averageGain_db":"~-5.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.7","vswr":"~1.9:1","efficiency_percent":"~42.3","peakGain_dbi":"~3.6","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~39.6","peakGain_dbi":"~3.0","averageGain_db":"~-4.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.7","vswr":"~1.6:1","efficiency_percent":"~33.8","peakGain_dbi":"~1.6","averageGain_db":"~-4.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.6","vswr":"~4.3:1","efficiency_percent":"~31.1","peakGain_dbi":"~-1.6","averageGain_db":"~-5.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.4","vswr":"~1.9:1","efficiency_percent":"~43.0","peakGain_dbi":"~3.5","averageGain_db":"~-3.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.6","vswr":"~2.1:1","efficiency_percent":"~40.6","peakGain_dbi":"~3.5","averageGain_db":"~-4.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.6","vswr":"~2.0:1","efficiency_percent":"~34.7","peakGain_dbi":"~2.7","averageGain_db":"~-4.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.8","vswr":"~4.2:1","efficiency_percent":"~31.1","peakGain_dbi":"~-1.9","averageGain_db":"~-5.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.3","vswr":"~1.9:1","efficiency_percent":"~43.4","peakGain_dbi":"~3.7","averageGain_db":"~-3.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.1","vswr":"~2.0:1","efficiency_percent":"~40.5","peakGain_dbi":"~3.3","averageGain_db":"~-4.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.7","vswr":"~1.9:1","efficiency_percent":"~33.1","peakGain_dbi":"~2.5","averageGain_db":"~-4.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.1","vswr":"~4.7:1","efficiency_percent":"~30.5","peakGain_dbi":"~-1.7","averageGain_db":"~-5.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~43.4","peakGain_dbi":"~3.7","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.8","vswr":"~2.0:1","efficiency_percent":"~40.8","peakGain_dbi":"~3.2","averageGain_db":"~-4.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-12.8","vswr":"~1.7:1","efficiency_percent":"~40.2","peakGain_dbi":"~3.0","averageGain_db":"~-4.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
