2J  |  Artikelnummer: 2J7083Ma

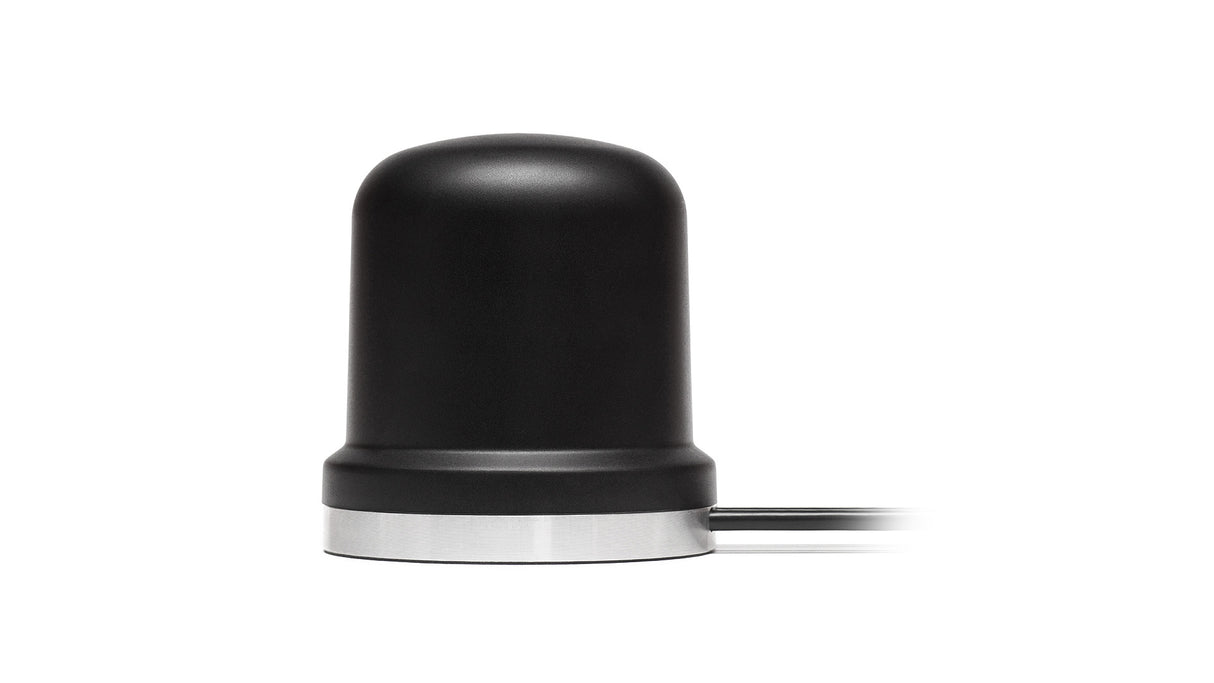

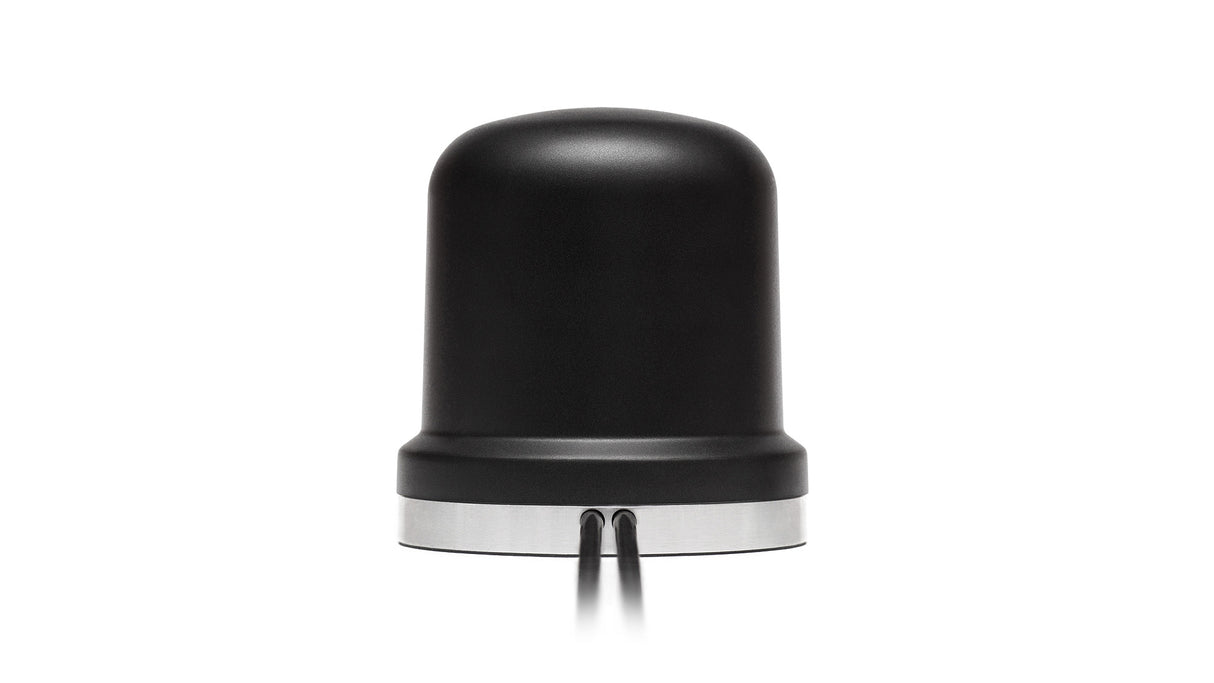

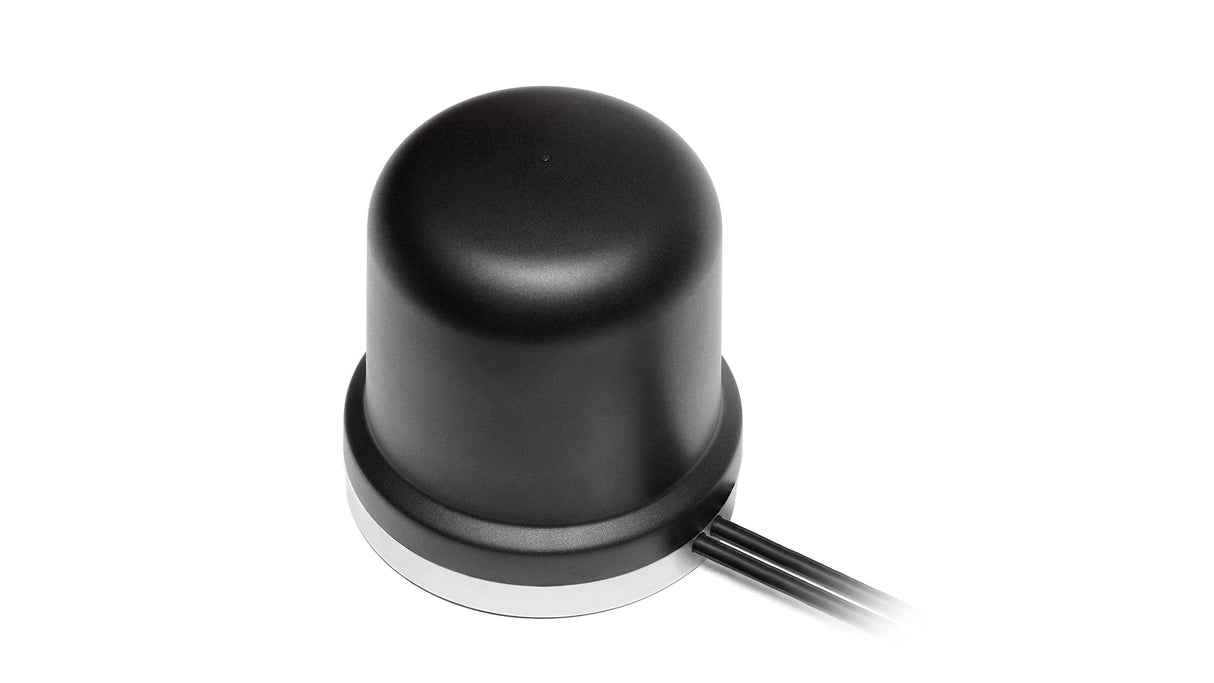

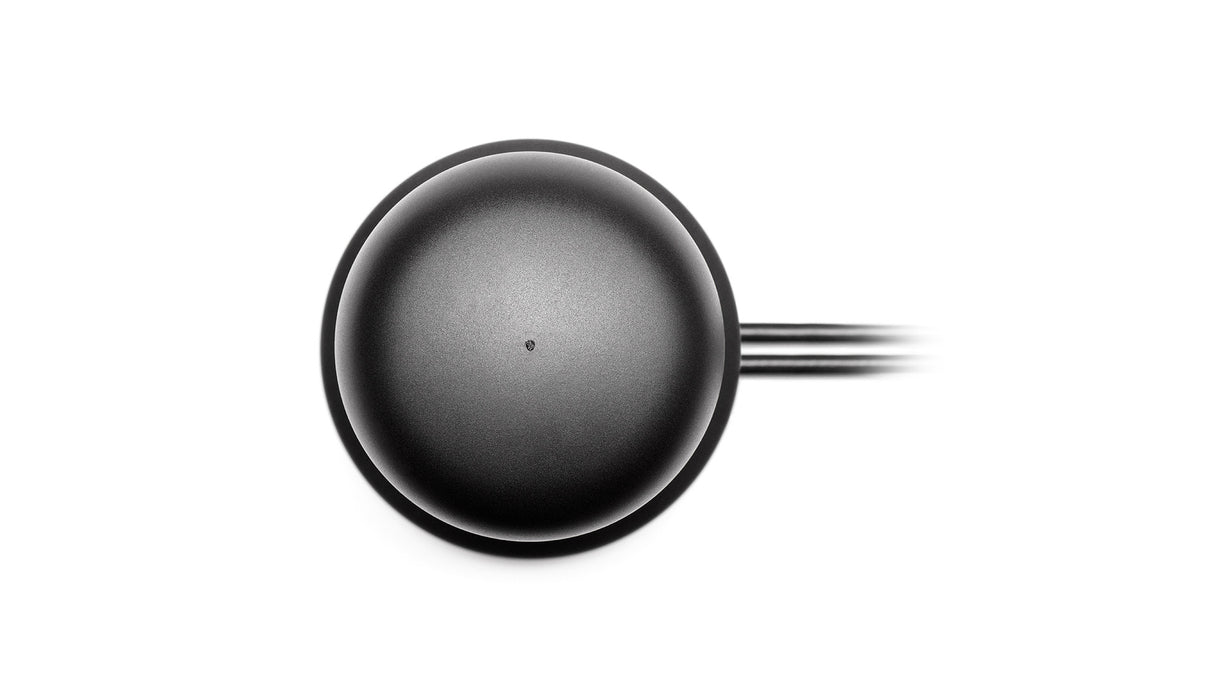

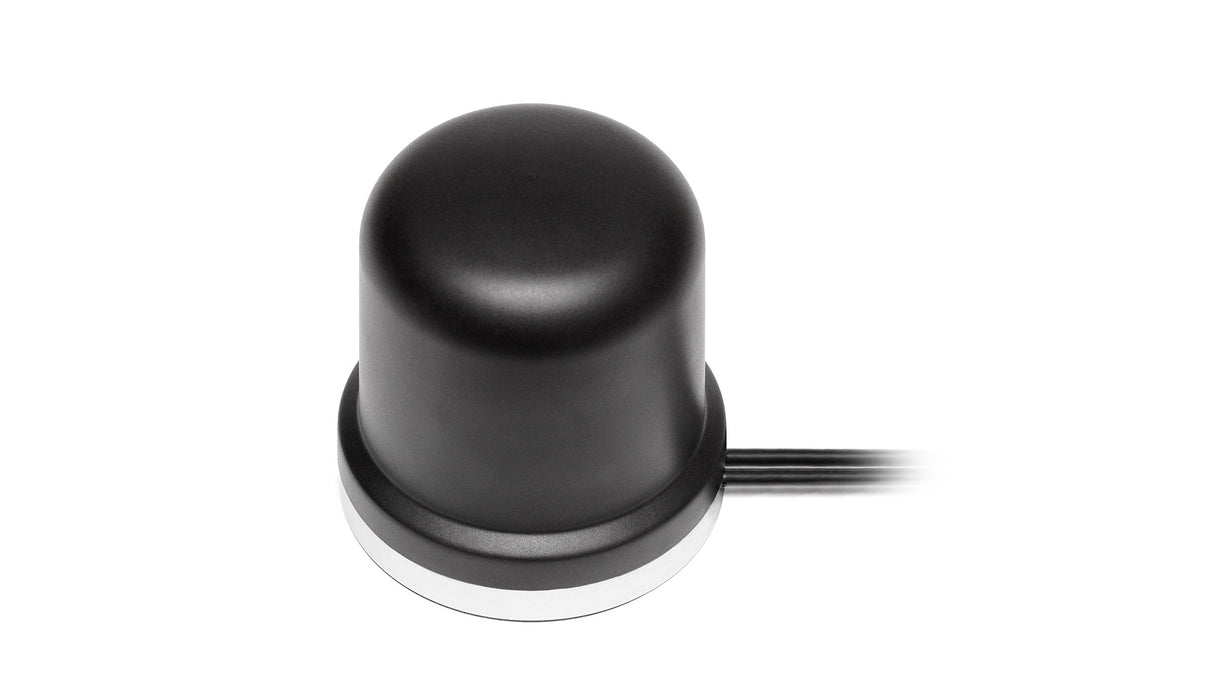

2J7083Ma 5G MIMO Magnetische Montageantenne Medusa SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-breitbandige Antenne mit Magnetischer Halterung bietet robuste 5G MIMO Konnektivität mit vollständiger Abwärtskompatibilität für 4G-, 3G- und 2G-Netze. Sie wurde für hohe Leistung und Zuverlässigkeit entwickelt und unterstützt verbessertes mobiles Breitband sowie ultrazuverlässige, latenzarme Kommunikation, was sie ideal für anspruchsvolle Anwendungen wie kritische Kommunikation, öffentliche Sicherheit und industrielles IoT macht. Das kompakte, robuste Design gewährleistet Haltbarkeit und effizienten Betrieb im Außenbereich, während das omnidirektionale Strahlungsmuster die Signalstärke und den Durchsatz maximiert. Geeignet für den Einsatz in Fahrzeugen, Basisstationen, Routern und Smart-City-Infrastrukturen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

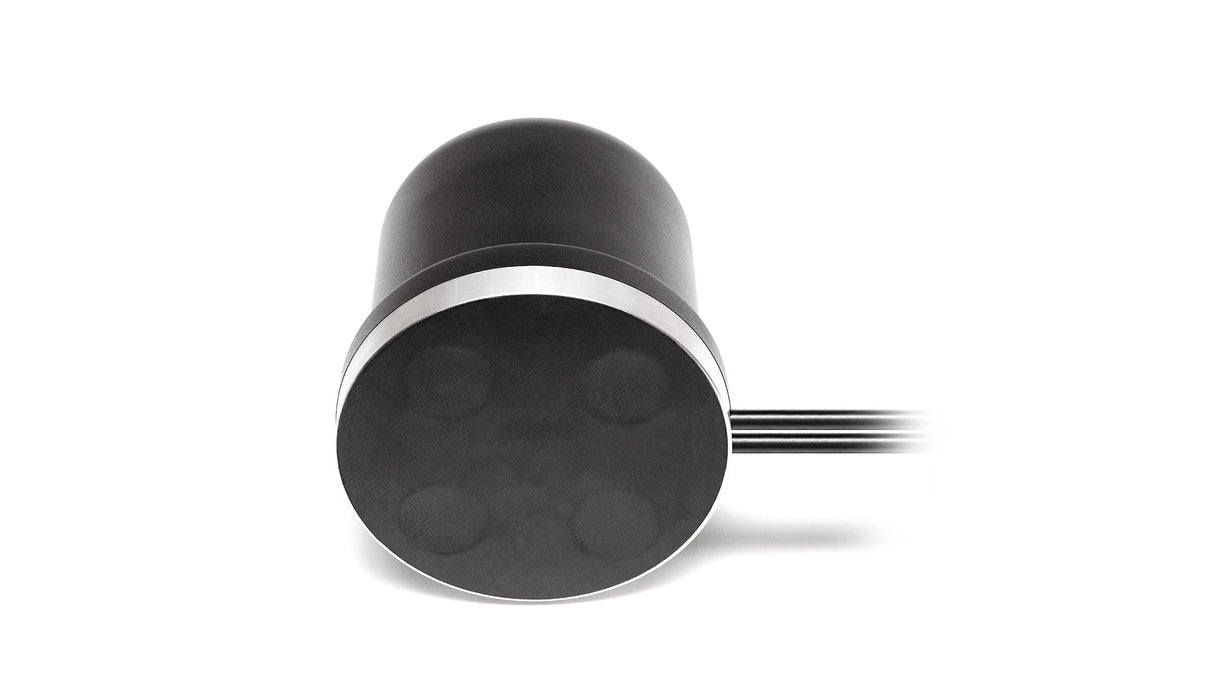

Die einfach zu installierende, robuste Antenne bietet Haltbarkeit und Effizienz. Die Magnetische Halterung ermöglicht schnelle Montage und Demontage auf allen Metalloberflächen wie Fahrzeugen, Metallgebäuden und Stahlmasten. Diese antenne, die unabhängig von einer Erdungsebene ist, misst nur 96 x 102 mm. Die Kabel sind verlustarme LL195-Kabel mit einer Länge von 300 cm und werden über SMA-Male-Stecker für eine sichere Konnektivität angeschlossen. Diese Kabel sind besonders für Hochfrequenzanwendungen bis 6 GHz geeignet.
Die vollständig nach IP67 und IP69 zertifizierte Antenne wird aus ASA UV-stabilem Material gefertigt, das Schutz gegen Wasser und Feuchtigkeit bietet und gleichzeitig einen optimalen Betrieb im Außenbereich gewährleistet. Diese Antenne wird unter Einhaltung von REACH- und RoHS-Richtlinien hergestellt und verfügt über IK09-Bewertungen für verbesserten Vandalismusschutz.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Typ: Kombination
Abmessungen: Ø 96 × 102 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.3, ~-10.8, ~-9.4, ~-6.7
VSWR: ~3.6:1, ~2.0:1, ~2.3:1, ~2.9:1
Effizienz (%): ~45.7, ~58.8, ~49.2, ~31.9
Spitzenverstärkung (dBi): ~0.4, ~4.5, ~5.3, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.5, ~-11.4, ~-11.3, ~-9.5
VSWR: ~3.5:1, ~1.8:1, ~1.9:1, ~2.1:1
Effizienz (%): ~45.3, ~58.3, ~48.8, ~42.2
Spitzenverstärkung (dBi): ~0.5, ~4.1, ~4.9, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7083Ma","title":"Medusa 2 x Sub-6GHz 5GNR/4G LTE/3G/2G MIMO Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 × 102","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.3","vswr":"~3.6:1","efficiency_percent":"~45.7","peakGain_dbi":"~0.4","averageGain_db":"~-3.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-10.8","vswr":"~2.0:1","efficiency_percent":"~58.8","peakGain_dbi":"~4.5","averageGain_db":"~-2.4"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.4","vswr":"~2.3:1","efficiency_percent":"~49.2","peakGain_dbi":"~5.3","averageGain_db":"~-3.1"},{"range_mhz":"5150-5925","returnLoss_db":"~-6.7","vswr":"~2.9:1","efficiency_percent":"~31.9","peakGain_dbi":"~4.6","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.5","vswr":"~3.5:1","efficiency_percent":"~45.3","peakGain_dbi":"~0.5","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-11.4","vswr":"~1.8:1","efficiency_percent":"~58.3","peakGain_dbi":"~4.1","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-11.3","vswr":"~1.9:1","efficiency_percent":"~48.8","peakGain_dbi":"~4.9","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-9.5","vswr":"~2.1:1","efficiency_percent":"~42.2","peakGain_dbi":"~4.6","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
