2J  |  Artikelnummer: 2J7083Mc

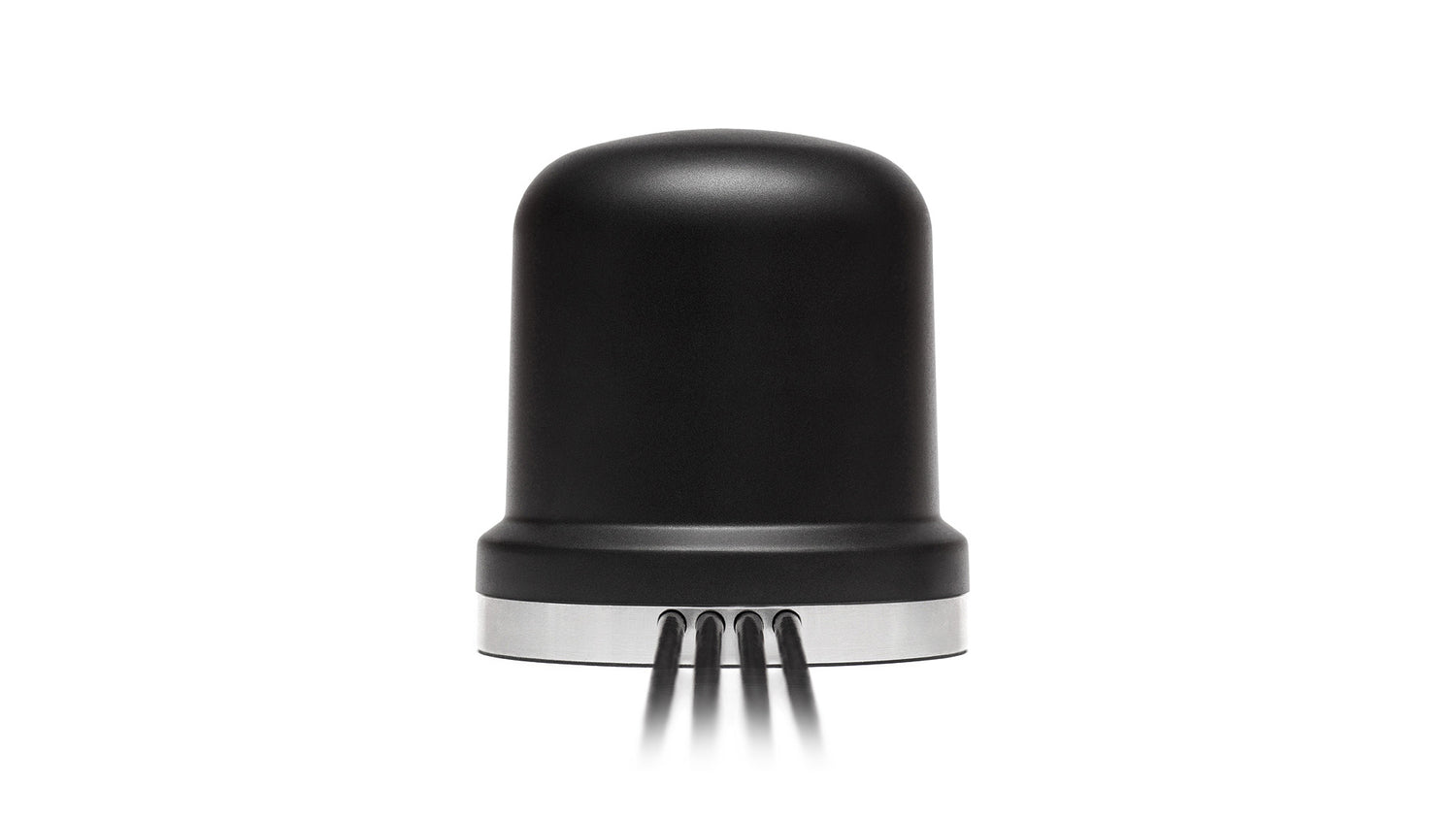

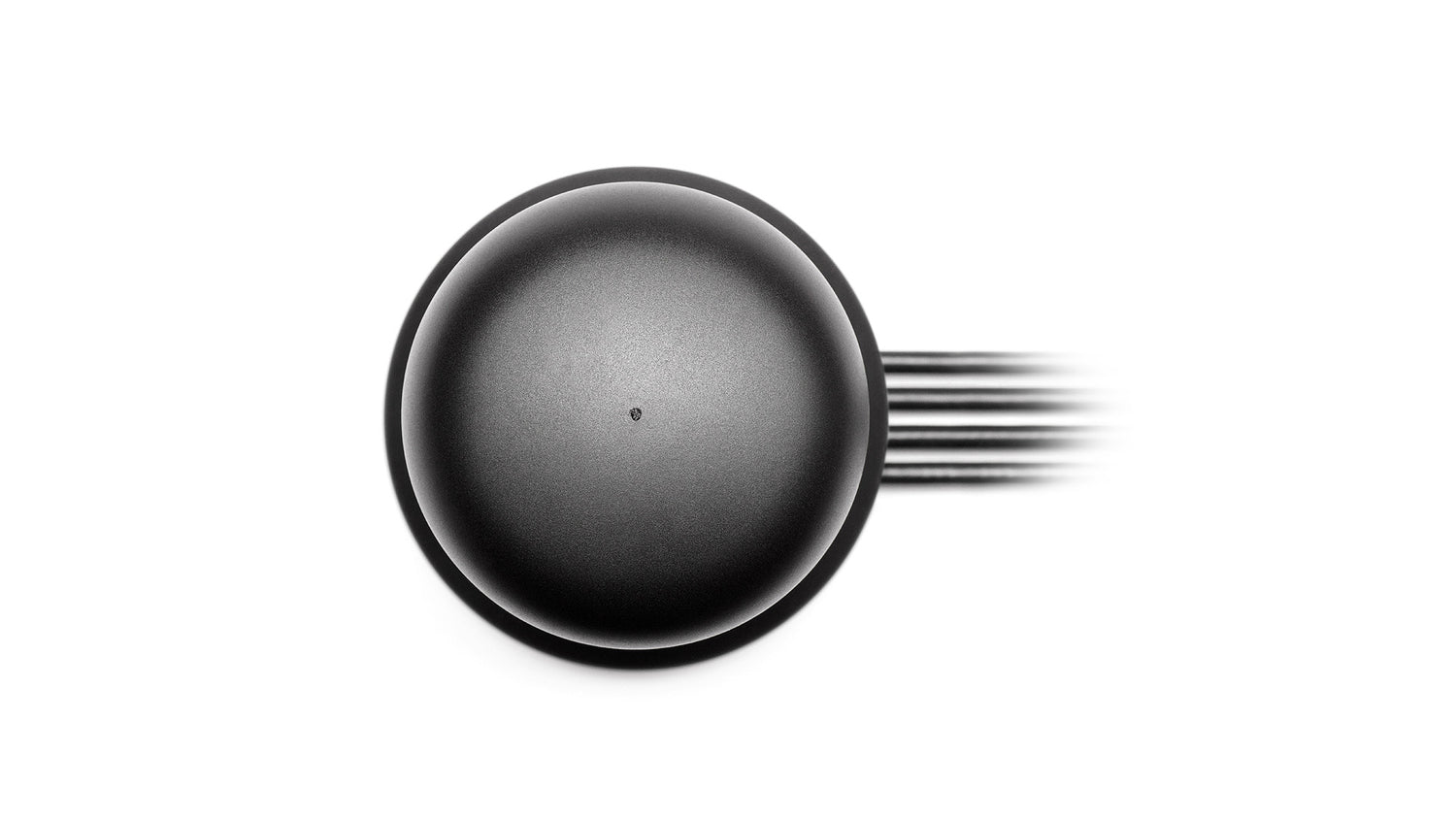

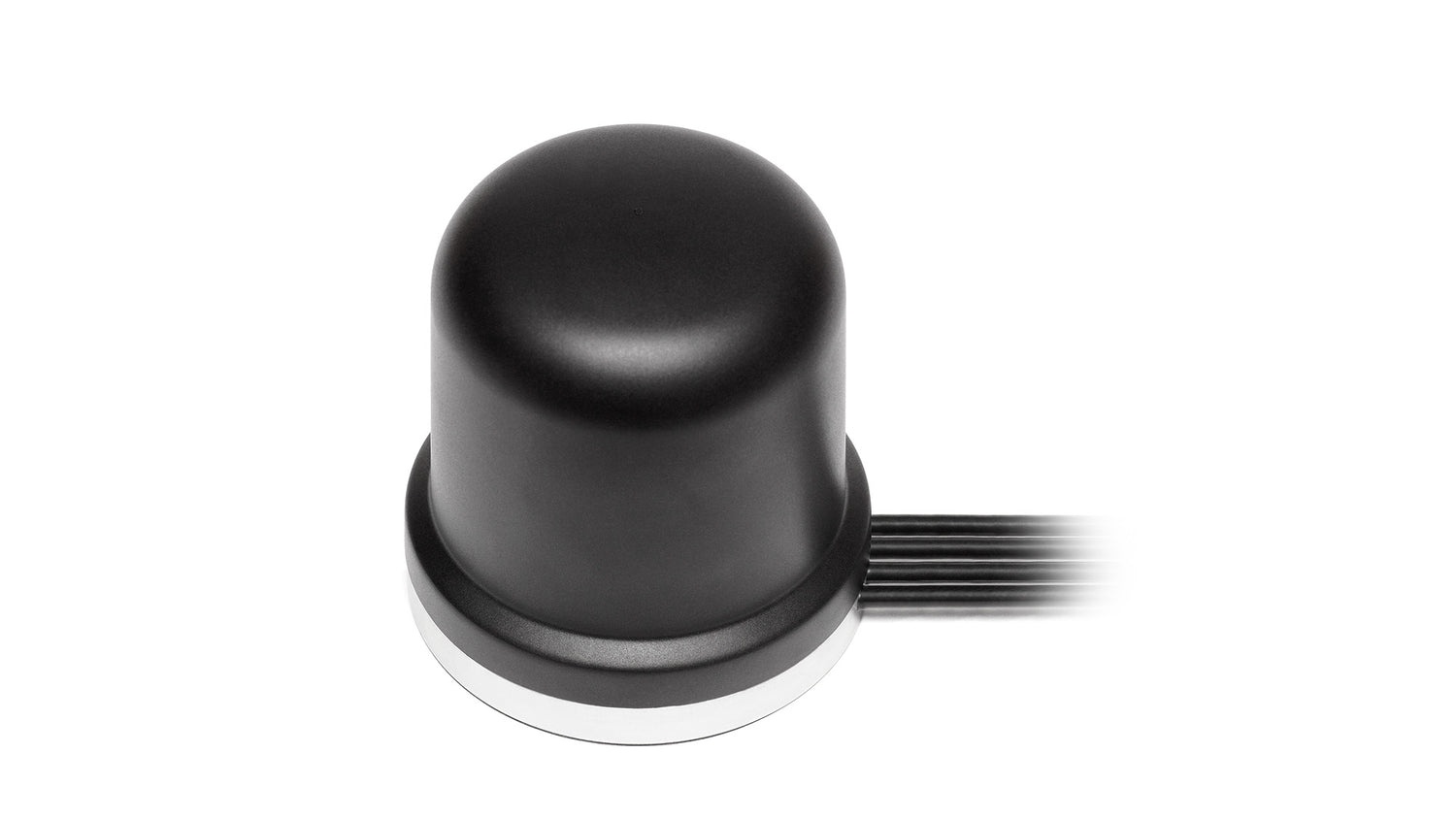

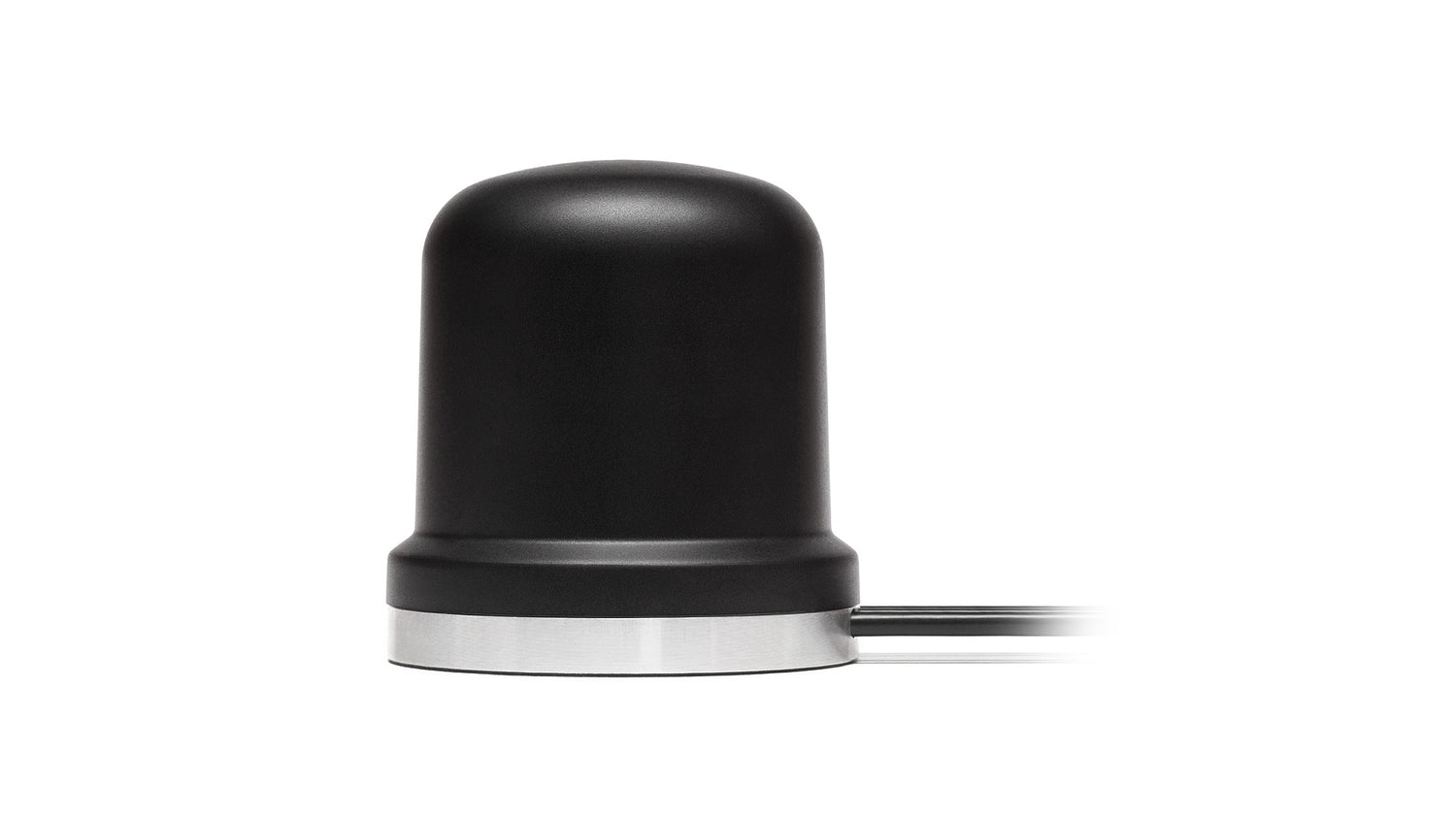

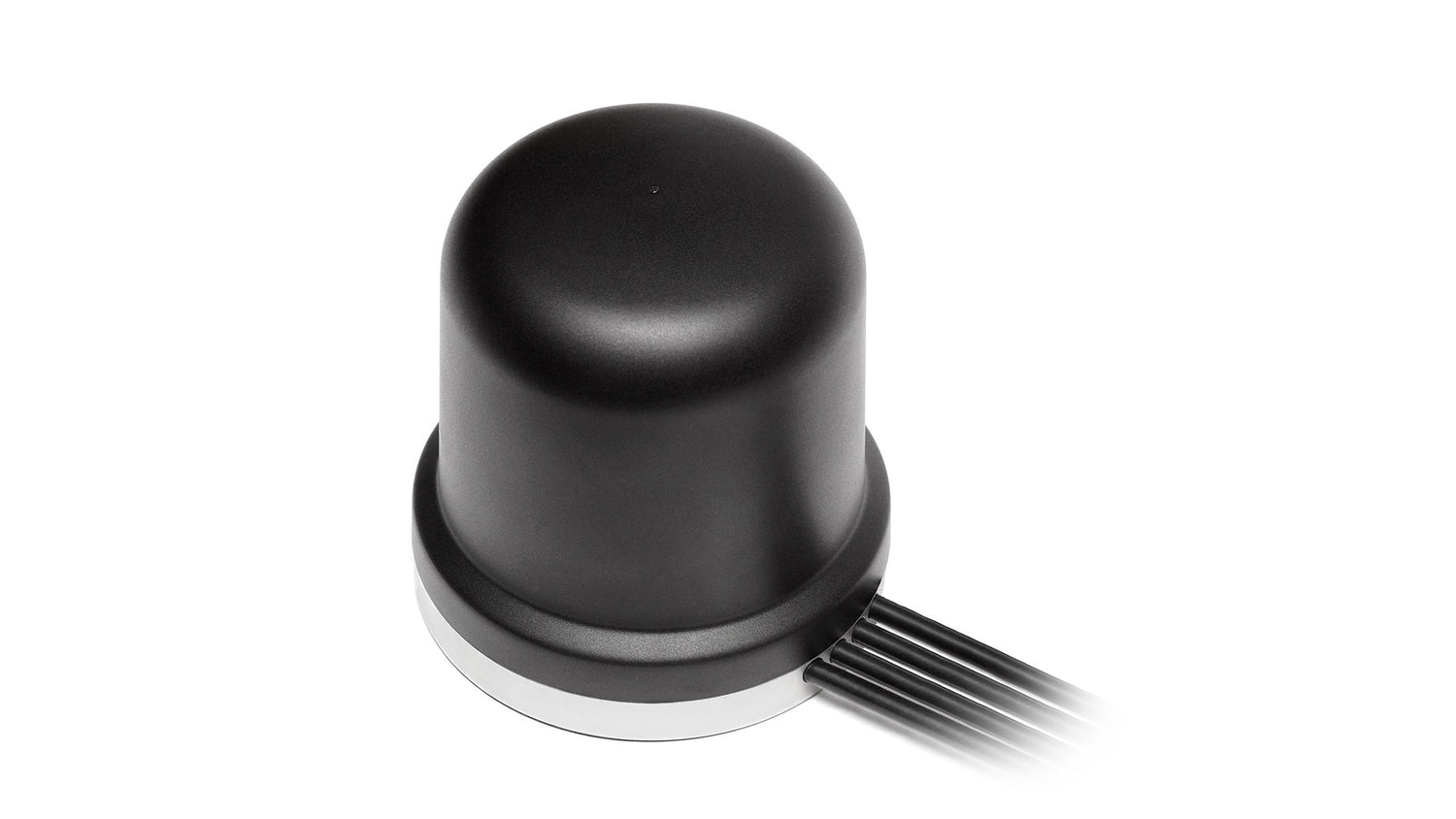

2J7083Mc 5G magnetische Halterung Antenne Medusa SMA-M 300cm IP67/IP69

€136,30
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese ultra-breitbandige 4-in-1 Magnetische Halterung Antenne bietet robuste 5G MIMO Konnektivität für anspruchsvolle Außen- und mobile Anwendungen. Entwickelt für hohe Leistung und Zuverlässigkeit unterstützt sie globale 5G-, 4G-, 3G- und 2G-Netzwerke und gewährleistet unterbrechungsfreien Breitbandzugang sowie latenzarme Kommunikation. Ihre kompakte, robuste Bauweise und die IP67/IP69/IK09-Zertifizierungen machen sie ideal für kritische Kommunikation, öffentliche Sicherheit, Industrie- und IoT-Einsätze. Das omnidirektionale Design maximiert die Signalstärke und den Durchsatz, wodurch sie sich für Basisstationen, Router und stark frequentierte MIMO-Geräte eignet.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

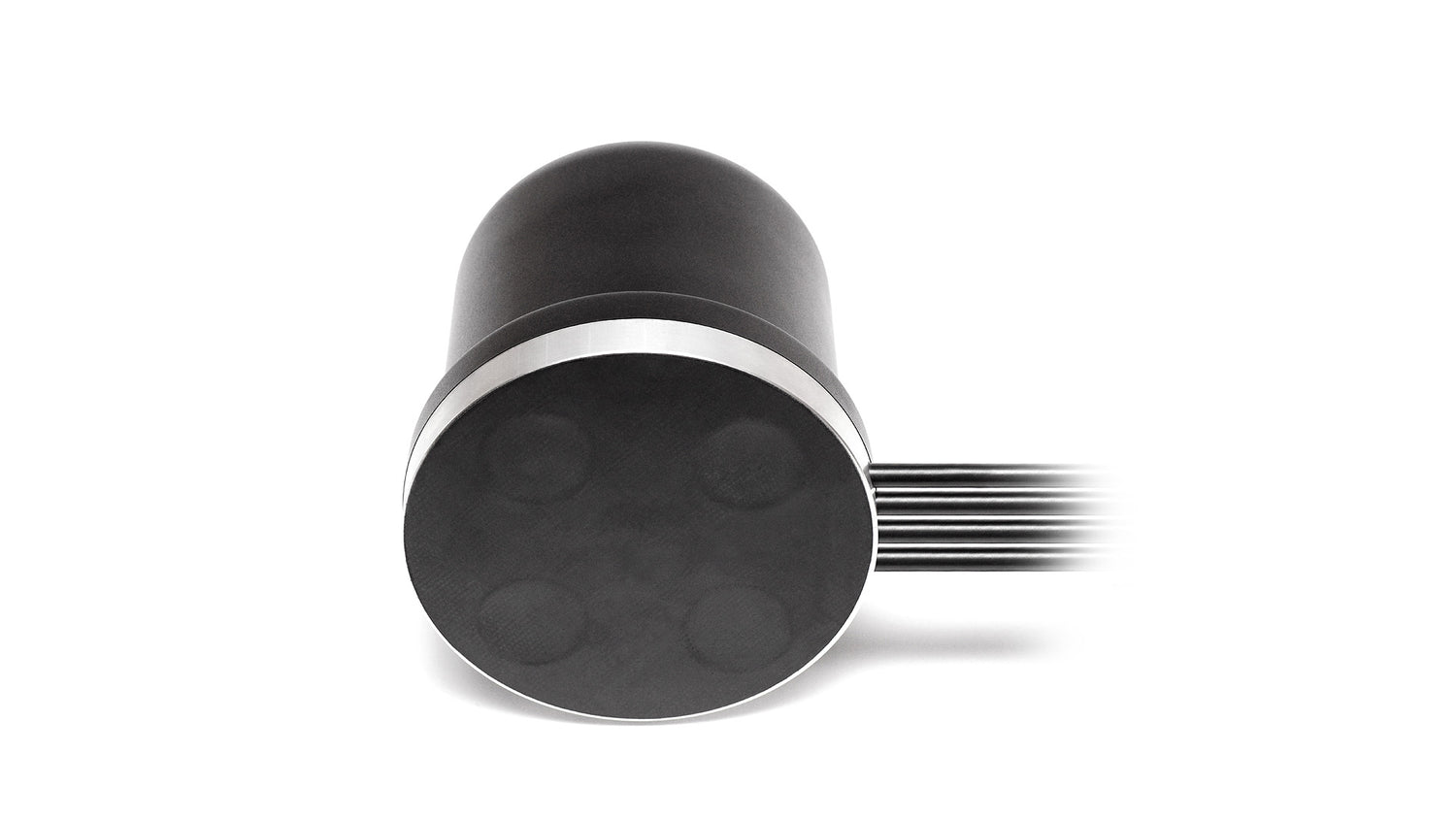

Die einfach zu installierende, robuste Antenne bietet Langlebigkeit und Effizienz. Die Magnetische Halterung ermöglicht schnelle An- und Abmontage auf allen Metalloberflächen wie Fahrzeugen, Metallgebäuden und Stahlmasten. Diese antenne ist unabhängig von einer Erdungsebene und misst nur 96 x 102 mm. Die Kabel sind verlustarme LL195-Kabel mit einer Länge von 300 cm und werden über SMA-Stecker (männlich) für eine sichere Verbindung geführt. Diese Kabel sind besonders für Hochfrequenzanwendungen bis 6 GHz geeignet.
Die vollständig IP67- und IP69-zertifizierte Antenne wird aus ASA UV-stabilem Material gefertigt, das Schutz gegen Wasser und Feuchtigkeit bietet und gleichzeitig einen optimalen Betrieb im Außenbereich gewährleistet. Diese Antenne wird unter Einhaltung von REACH- und RoHS-Richtlinien hergestellt und verfügt über IK09-Zertifizierungen für verbesserten Vandalismusschutz.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Typ: Kombination
Abmessungen: Ø 96 × 102 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.7, ~-9.3, ~-9.8, ~-7.0
VSWR: ~4.5:1, ~2.4:1, ~2.2:1, ~2.7:1
Effizienz (%): ~30.0, ~41.2, ~45.9, ~33.2
Spitzenverstärkung (dBi): ~-1.2, ~3.6, ~5.0, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.7, ~-9.3, ~-10.5, ~-7.6
VSWR: ~4.4:1, ~2.3:1, ~2.0:1, ~2.6:1
Effizienz (%): ~32.8, ~43.3, ~43.0, ~34.5
Spitzenverstärkung (dBi): ~-1.5, ~3.6, ~4.5, ~4.4
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.5, ~-9.2, ~-10.2, ~-7.4
VSWR: ~4.6:1, ~2.4:1, ~2.1:1, ~2.6:1
Effizienz (%): ~32.4, ~41.9, ~44.9, ~33.6
Spitzenverstärkung (dBi): ~-1.6, ~3.7, ~5.1, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-4.8, ~-9.7, ~-10.3, ~-7.4
VSWR: ~4.3:1, ~2.3:1, ~2.1:1, ~2.7:1
Effizienz (%): ~30.8, ~45.6, ~40.9, ~35.6
Spitzenverstärkung (dBi): ~-1.3, ~3.9, ~4.3, ~4.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7083Mc","title":"Medusa Sub-6GHz 5GNR/4G LTE/3G/2G MIMO Schwerlast Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 × 102","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.7","vswr":"~4.5:1","efficiency_percent":"~30.0","peakGain_dbi":"~-1.2","averageGain_db":"~-5.2"},{"range_mhz":"1427-2690","returnLoss_db":"~-9.3","vswr":"~2.4:1","efficiency_percent":"~41.2","peakGain_dbi":"~3.6","averageGain_db":"~-4.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-9.8","vswr":"~2.2:1","efficiency_percent":"~45.9","peakGain_dbi":"~5.0","averageGain_db":"~-3.4"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.0","vswr":"~2.7:1","efficiency_percent":"~33.2","peakGain_dbi":"~4.0","averageGain_db":"~-4.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.7","vswr":"~4.4:1","efficiency_percent":"~32.8","peakGain_dbi":"~-1.5","averageGain_db":"~-5.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-9.3","vswr":"~2.3:1","efficiency_percent":"~43.3","peakGain_dbi":"~3.6","averageGain_db":"~-4.1"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.5","vswr":"~2.0:1","efficiency_percent":"~43.0","peakGain_dbi":"~4.5","averageGain_db":"~-3.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.6","vswr":"~2.6:1","efficiency_percent":"~34.5","peakGain_dbi":"~4.4","averageGain_db":"~-4.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.5","vswr":"~4.6:1","efficiency_percent":"~32.4","peakGain_dbi":"~-1.6","averageGain_db":"~-5.3"},{"range_mhz":"1427-2690","returnLoss_db":"~-9.2","vswr":"~2.4:1","efficiency_percent":"~41.9","peakGain_dbi":"~3.7","averageGain_db":"~-4.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.2","vswr":"~2.1:1","efficiency_percent":"~44.9","peakGain_dbi":"~5.1","averageGain_db":"~-3.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.4","vswr":"~2.6:1","efficiency_percent":"~33.6","peakGain_dbi":"~4.3","averageGain_db":"~-4.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-4.8","vswr":"~4.3:1","efficiency_percent":"~30.8","peakGain_dbi":"~-1.3","averageGain_db":"~-5.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-9.7","vswr":"~2.3:1","efficiency_percent":"~45.6","peakGain_dbi":"~3.9","averageGain_db":"~-3.8"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.3","vswr":"~2.1:1","efficiency_percent":"~40.9","peakGain_dbi":"~4.3","averageGain_db":"~-3.9"},{"range_mhz":"5150-5925","returnLoss_db":"~-7.4","vswr":"~2.7:1","efficiency_percent":"~35.6","peakGain_dbi":"~4.2","averageGain_db":"~-4.6"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Stecker","cableType":"Niedriger Verlust (anpassbar)","cableLength_mm":null},{"elementIDRef":"Cellular 2","type":"SMA-Stecker","cableType":"Niedriger Verlust (anpassbar)","cableLength_mm":null},{"elementIDRef":"Cellular 3","type":"SMA-Stecker","cableType":"Niedriger Verlust (anpassbar)","cableLength_mm":null},{"elementIDRef":"Cellular 4","type":"SMA-Stecker","cableType":"Niedriger Verlust (anpassbar)","cableLength_mm":null}]}
