Beschreibung
Diese Hochleistungsantenne ist für kritische Kommunikation und präzise Navigation konzipiert und kombiniert TETRA/UHF- und GNSS-Technologien (GPS, GLONASS, Galileo, QZSS) in einem robusten, widerstandsfähigen Kuppelgehäuse. Ihr robustes Design gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Außenumgebungen und macht sie ideal für den Bereich öffentliche Sicherheit, Transport, Versorgungsunternehmen, Behörden und kommerzielle Anwendungen. Die Antenne bietet hohe Verstärkung und Effizienz für eine konsistente, schnelle Kommunikation und genaue Positionsbestimmung, selbst in herausfordernden städtischen oder industriellen Umgebungen.
- Unterstützt TETRA/UHF für missionskritische Kommunikation
- Aktives GNSS für präzise Navigation und Verfolgung
- Robustes, stoßfestes und wetterfestes Gehäuse (IP67, IP69, IK09)
- Ideal für öffentliche Sicherheit, Automobilbereich, Industrie und Kartierungsgeräte
Konnektivitäten
GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF
Stecker & Kabel
- Steckertyp: SMA-Stecker
- Kabellänge: 300 cm (TETRA/UHF), 300 cm (GNSS)
- Kabeltyp: LL195 (TETRA/UHF), LL100 (GNSS)
Installation / Umwelt

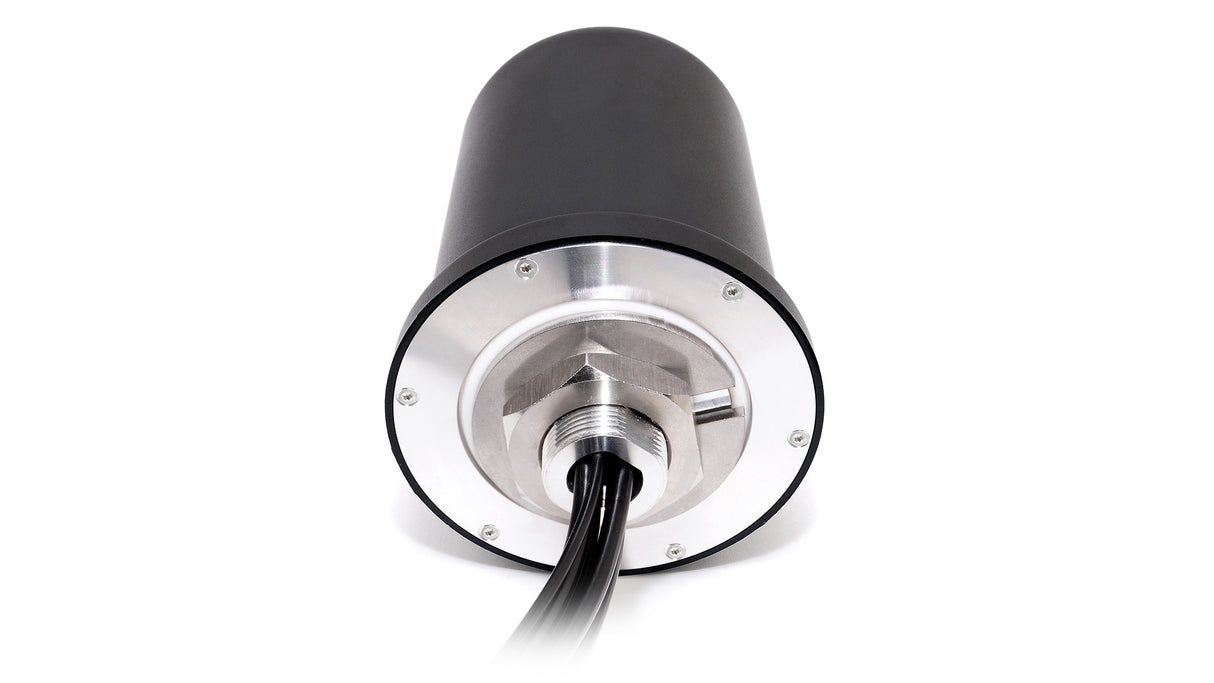

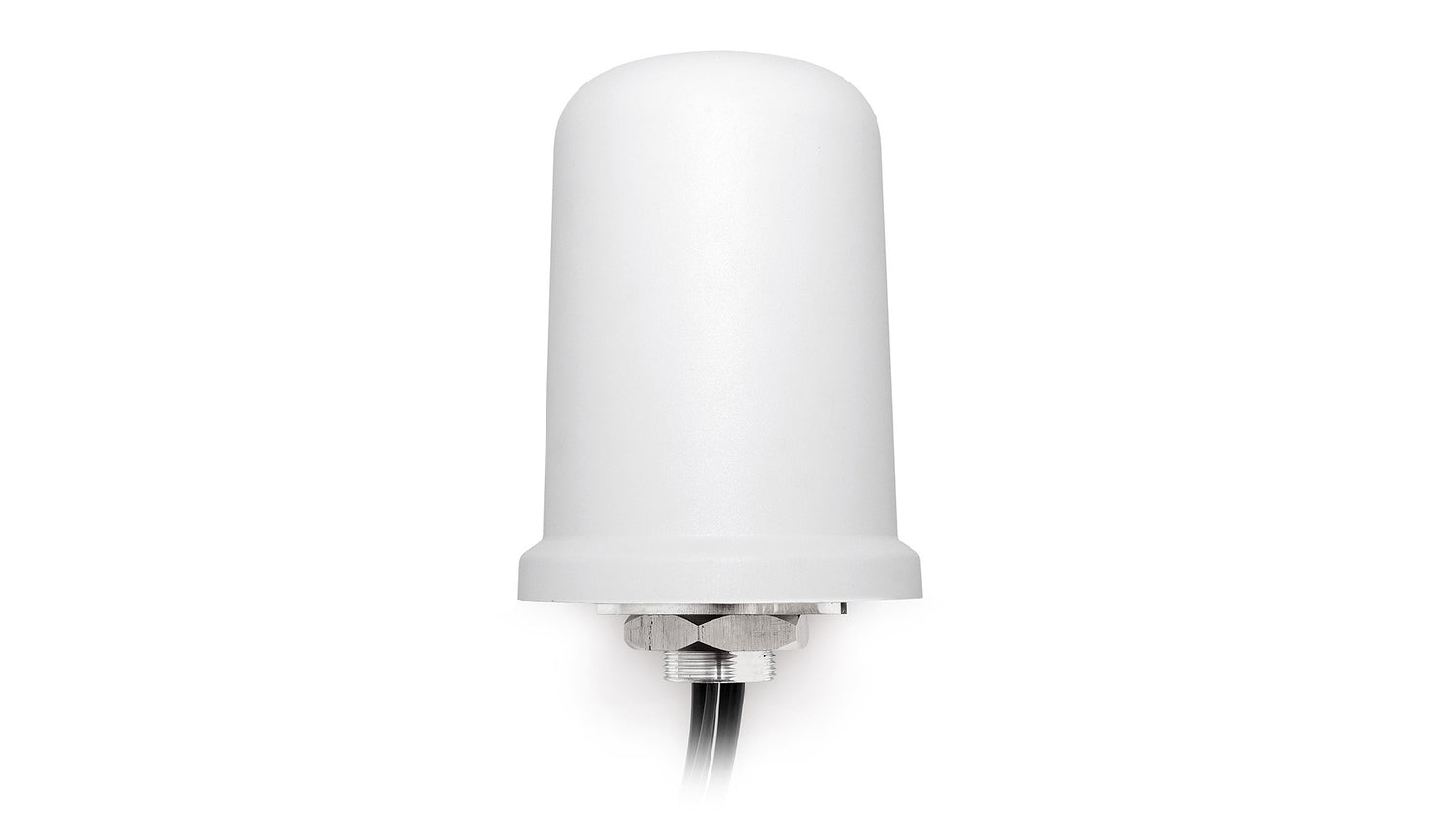

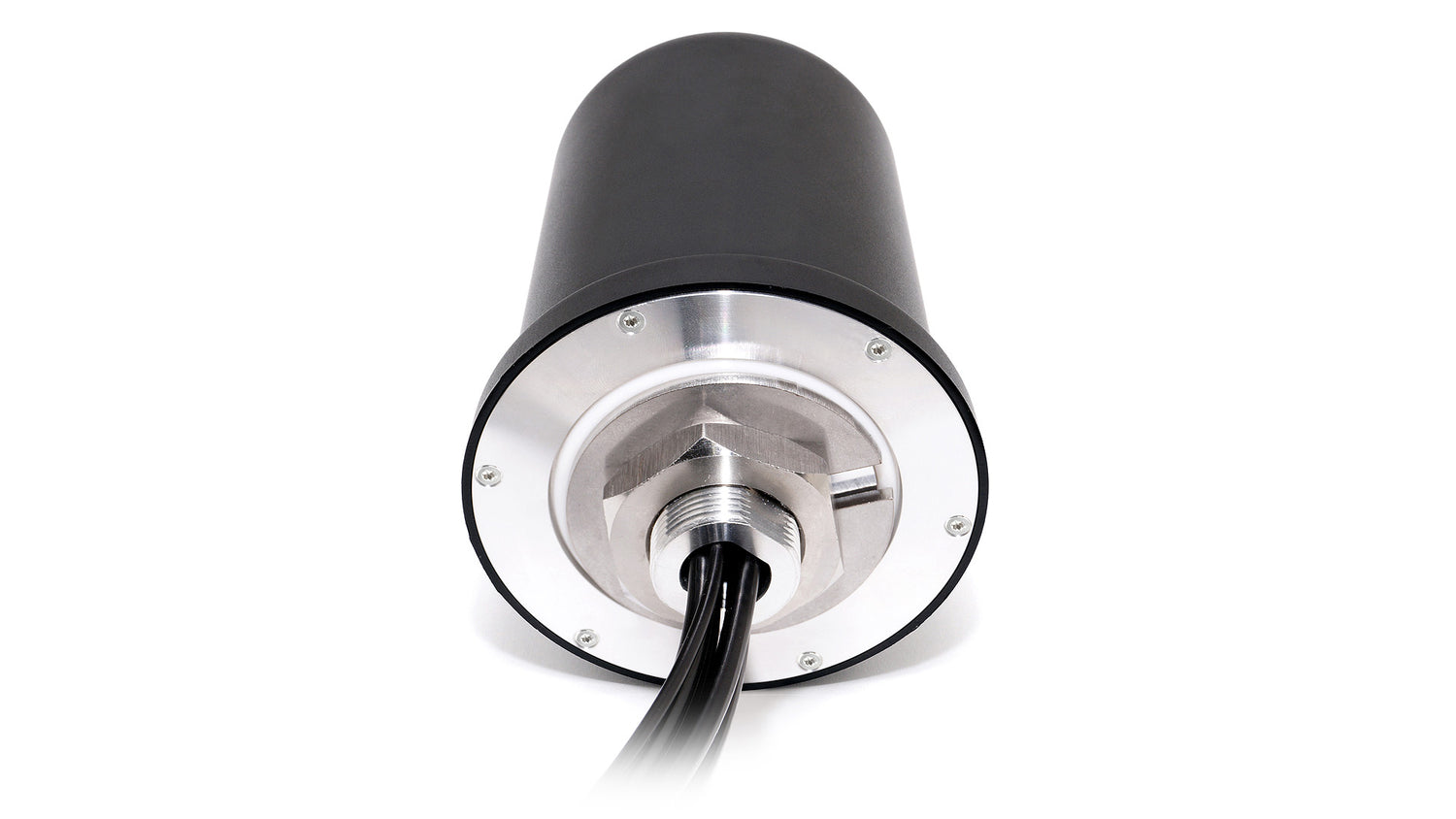

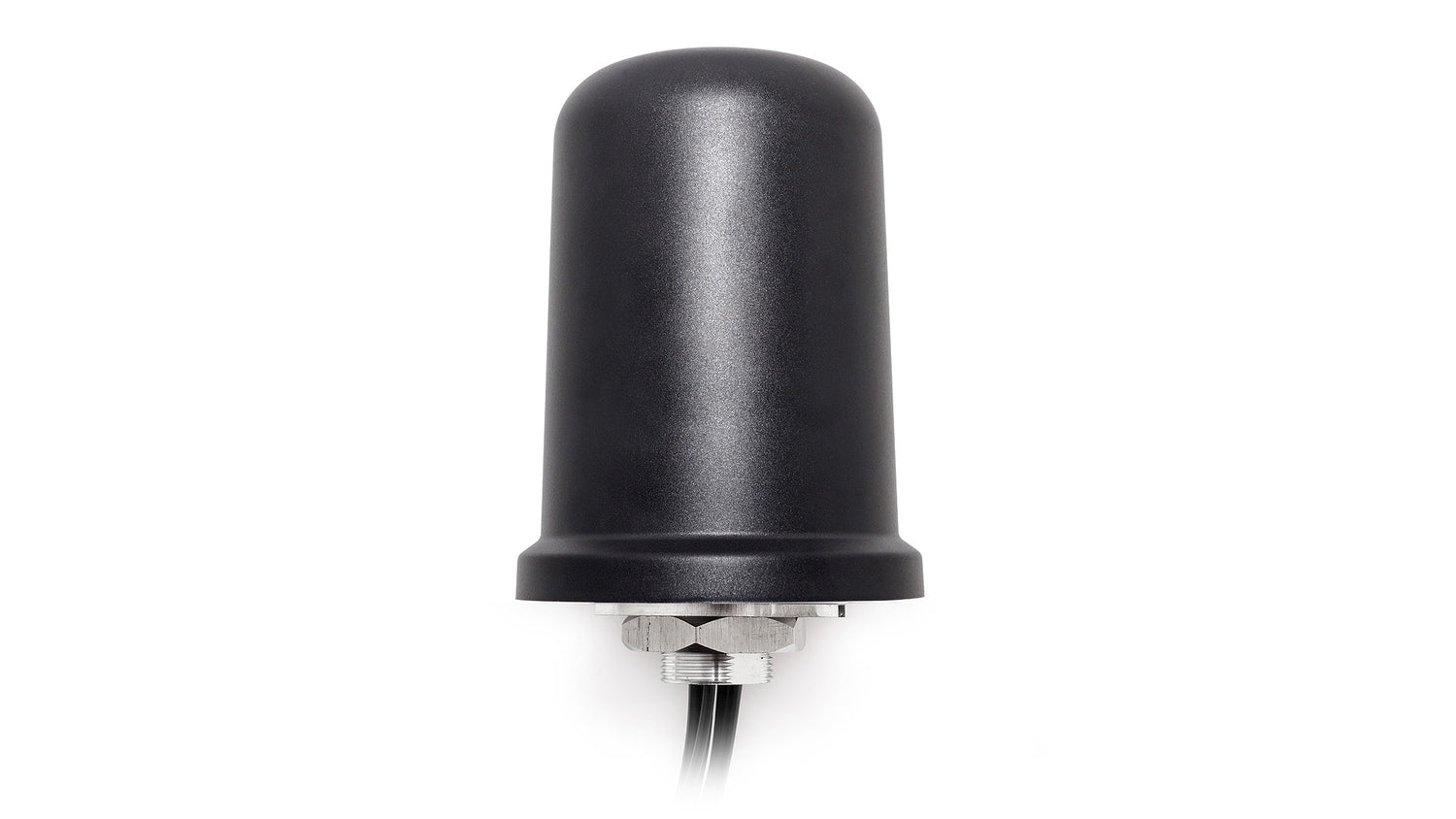

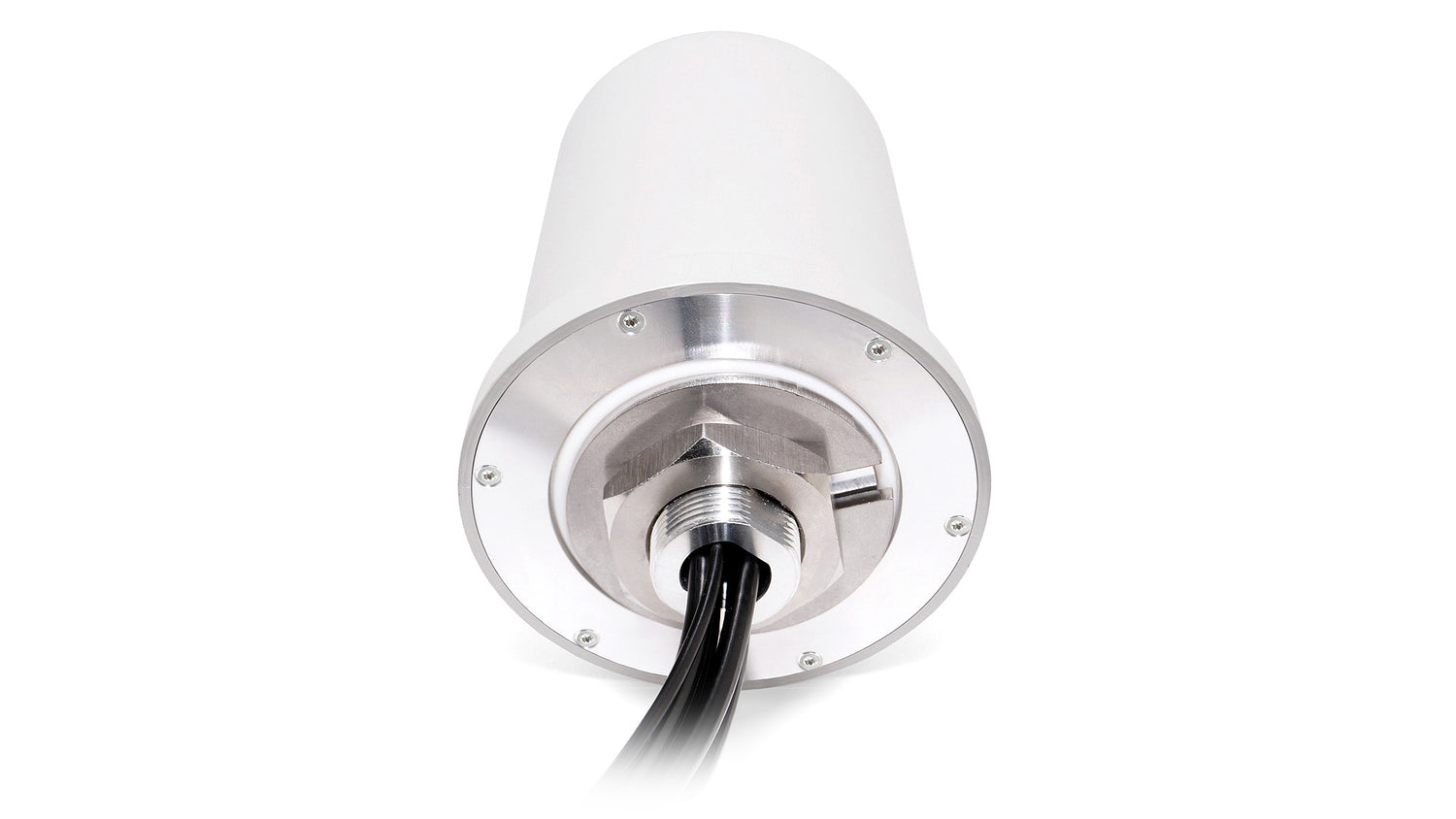

Das kuppelförmige Gehäuse misst Ø 96 x H 130 mm und wird aus langlebigem ASA-Material hergestellt, das auch bei extremen Temperaturen ohne Leistungseinbußen funktioniert. Die Antennenbasis besteht aus einer Aluminiumlegierung, die die zwei Kabel durch die Schraubbefestigung mit Anti-Dreh-Sicherung führt. Die 2J7107BGF ist vollständig nach IP67, IP69 und IK09 zertifiziert und bietet dieser Antenne vollständigen Schutz gegen Wasser, Staub und Stöße, was sie ideal für raue Außenumgebungen macht. Die 2J7107BGF wird mit einem 300 cm langen LL195-Kabel für die TETRA/UHF-Konnektivität und einem LL100-Kabel für die GNSS-Konnektivität mit SMA-Steckertypen geliefert. Wir bieten eine große Auswahl an alternativen Steckern und Kabeln, um alle Anpassungswünsche zu erfüllen. Diese Antenne wurde in einer zertifizierten 3D-Anechoic-Kammer gemessen und für optimale Leistung abgestimmt. Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Geladener Dipol, Aktives GNSS
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm
Konnektivität 1 - TETRA/UHF
Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~1,5:1
Effizienz (%): ~73
Spitzenverstärkung (dBi): ~2,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - GNSS (GPS/GLONASS/QZSS/Galileo)
Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~3,6
Aktive Verstärkung (dB): 28 @ 2,7 V
Impedanz (Ohm): 50
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 1,5 - 3,6
Rauschzahl (dB): 1,8 @ 2,7 V
Stromaufnahme (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6
