2J  |  Artikelnummer: 2J7114BGF

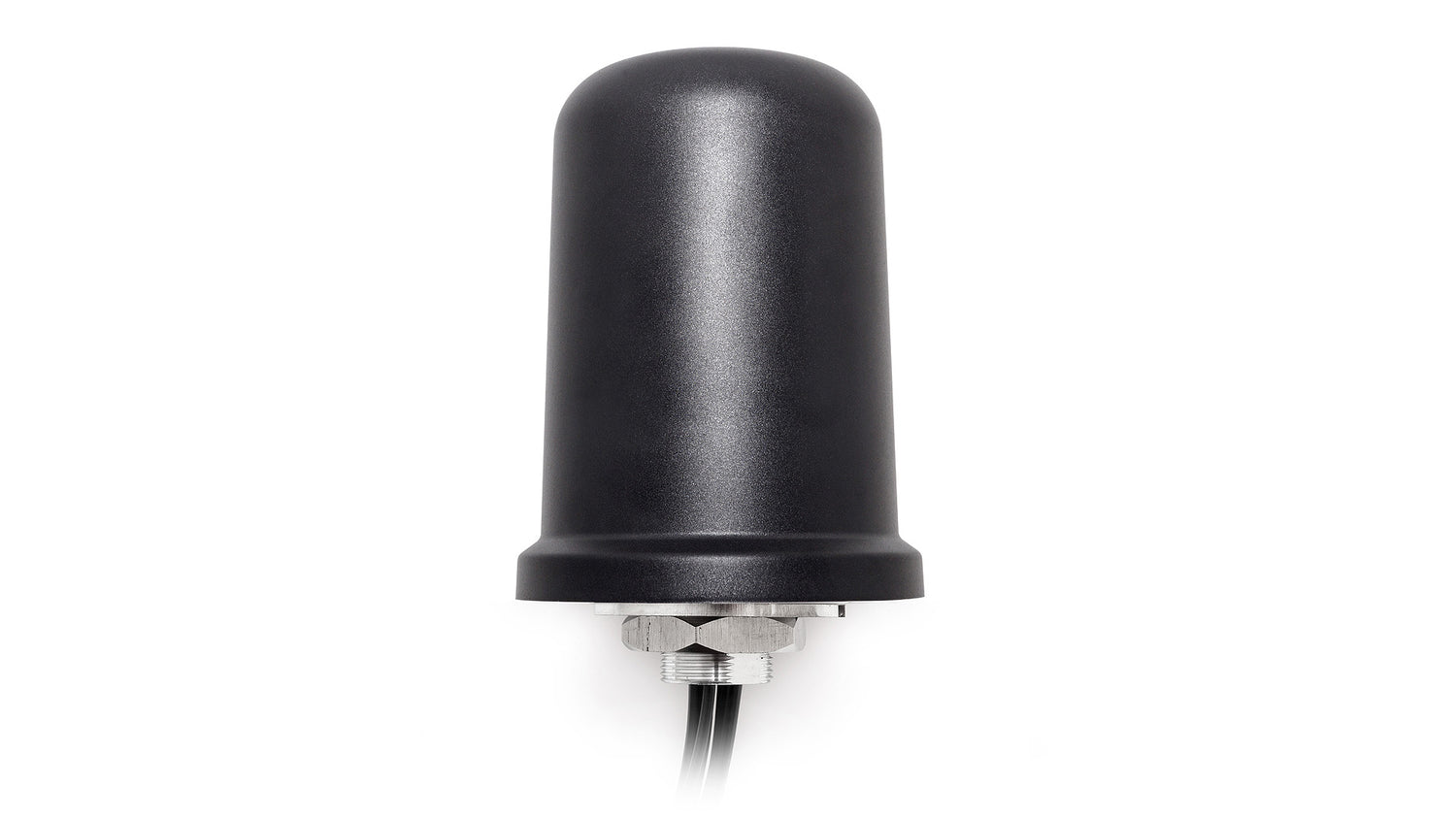

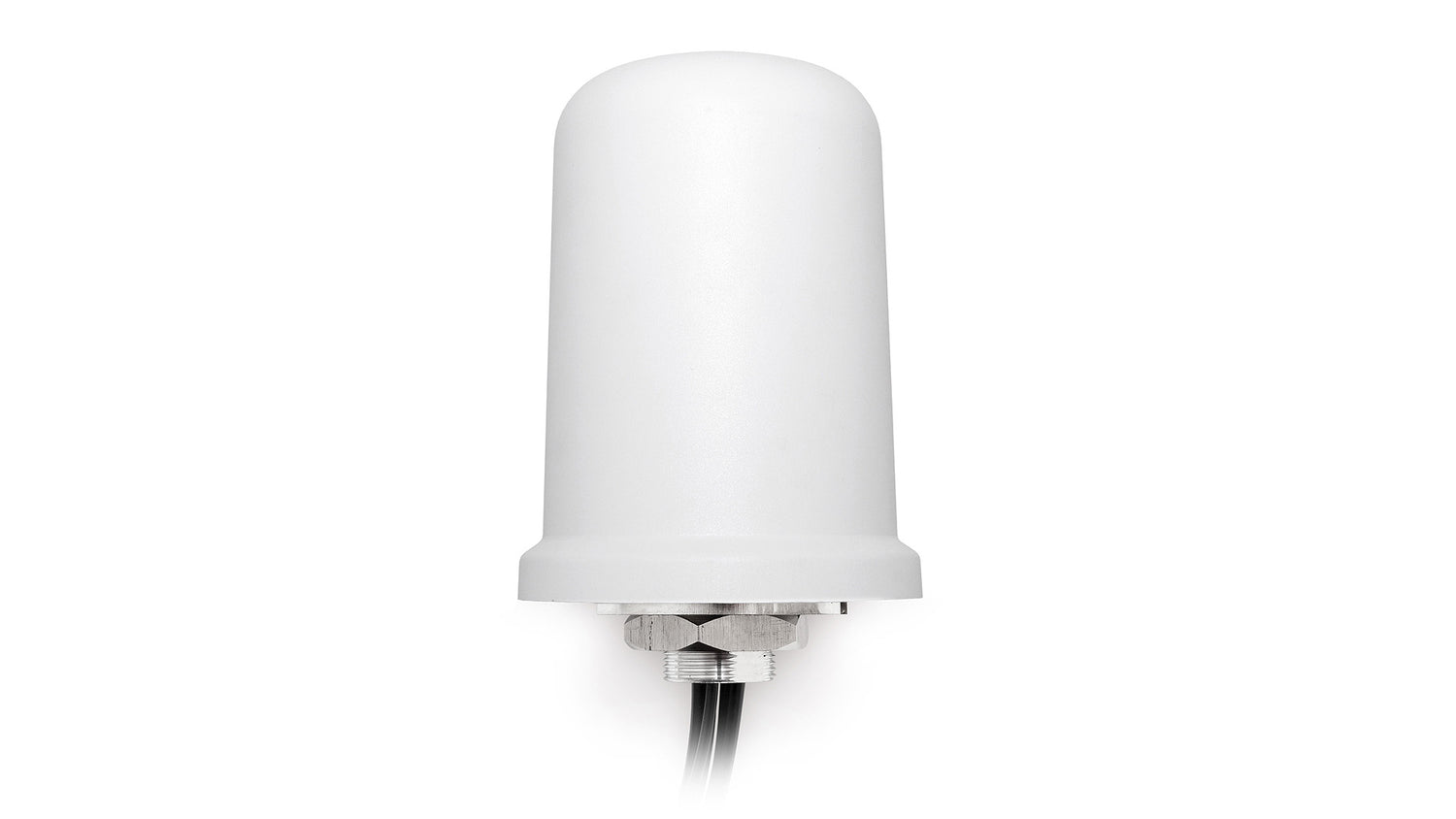

2J7114BGF 4G/LTE, TETRA/UHF, GNSS Schraubmontage Antenne Big-Medusa SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Kombinationsantenne ist für zuverlässige Leistung in anspruchsvollen Umgebungen konzipiert und unterstützt zellulare, TETRA/UHF- und GNSS-Technologien in einem einzigen kuppelförmigen Gehäuse. Ihre Breitbandfähigkeiten gewährleisten eine konsistente, schnelle Kommunikation für den öffentlichen Sicherheitsdienst, den Transport und industrielle Anwendungen. Die Antenne ist ideal für Navigation, kritische Konnektivitäten, Smart Cities, industrielle Automatisierung und mehr und bietet einen robusten Schutz gegen Wasser, Staub und Stöße für den Außeneinsatz.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195 (Cellular/LTE), LMR195 (TETRA/UHF), LL100 (GNSS)

Installation / Umwelt

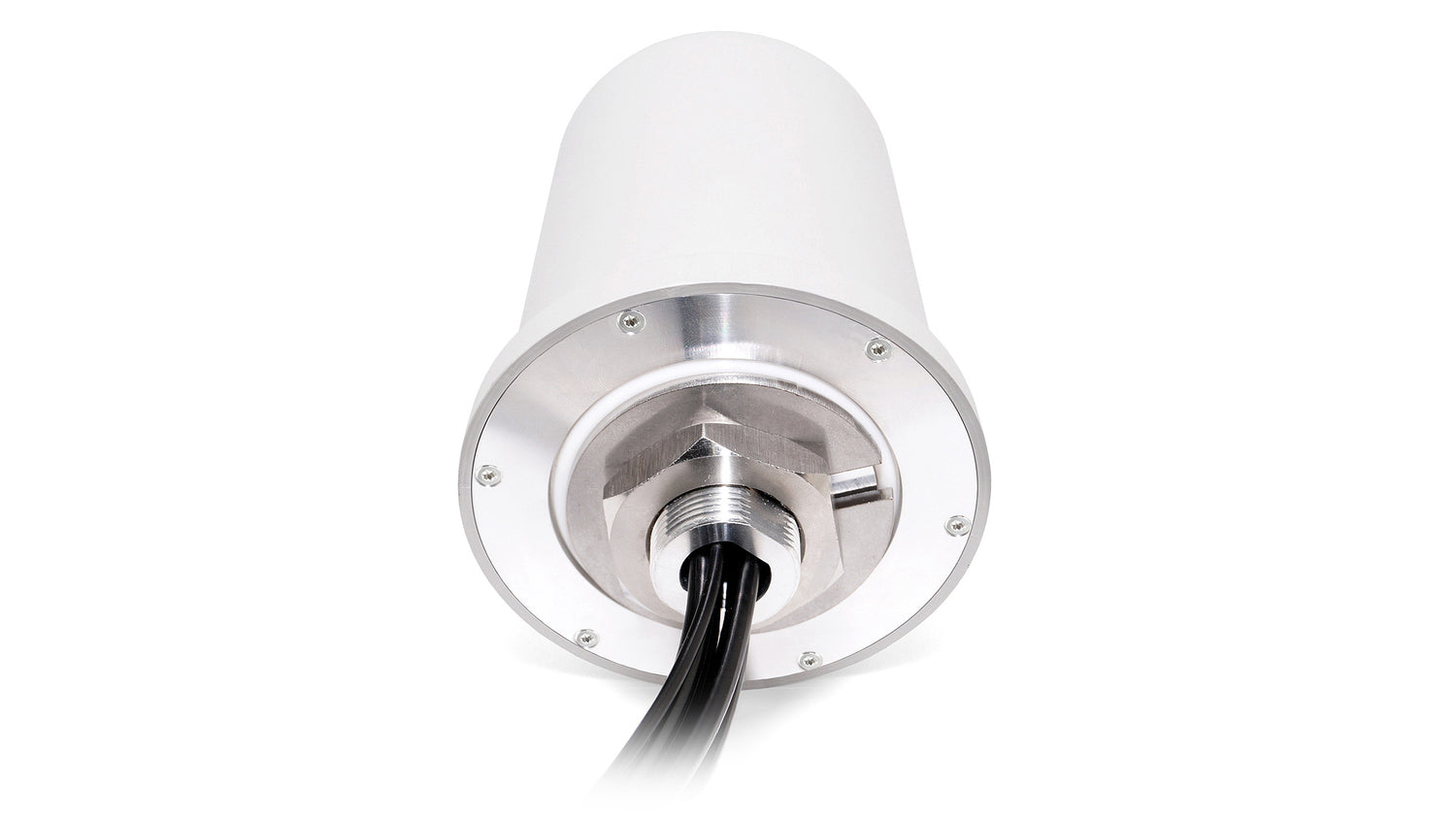

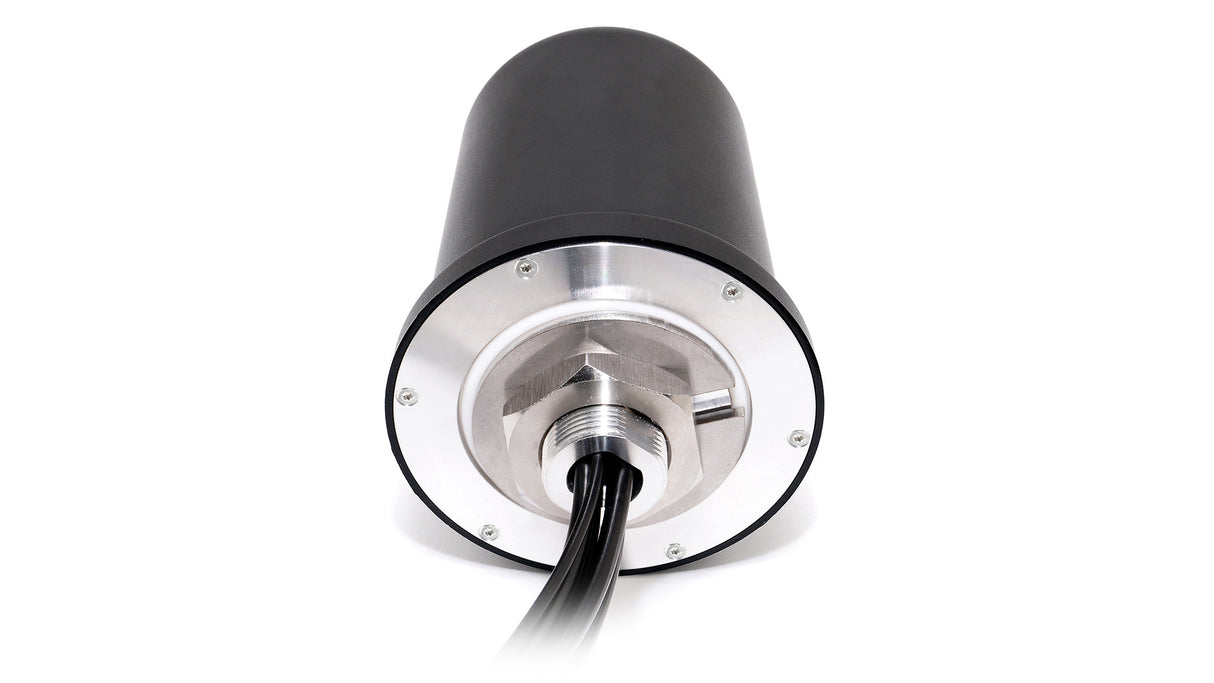

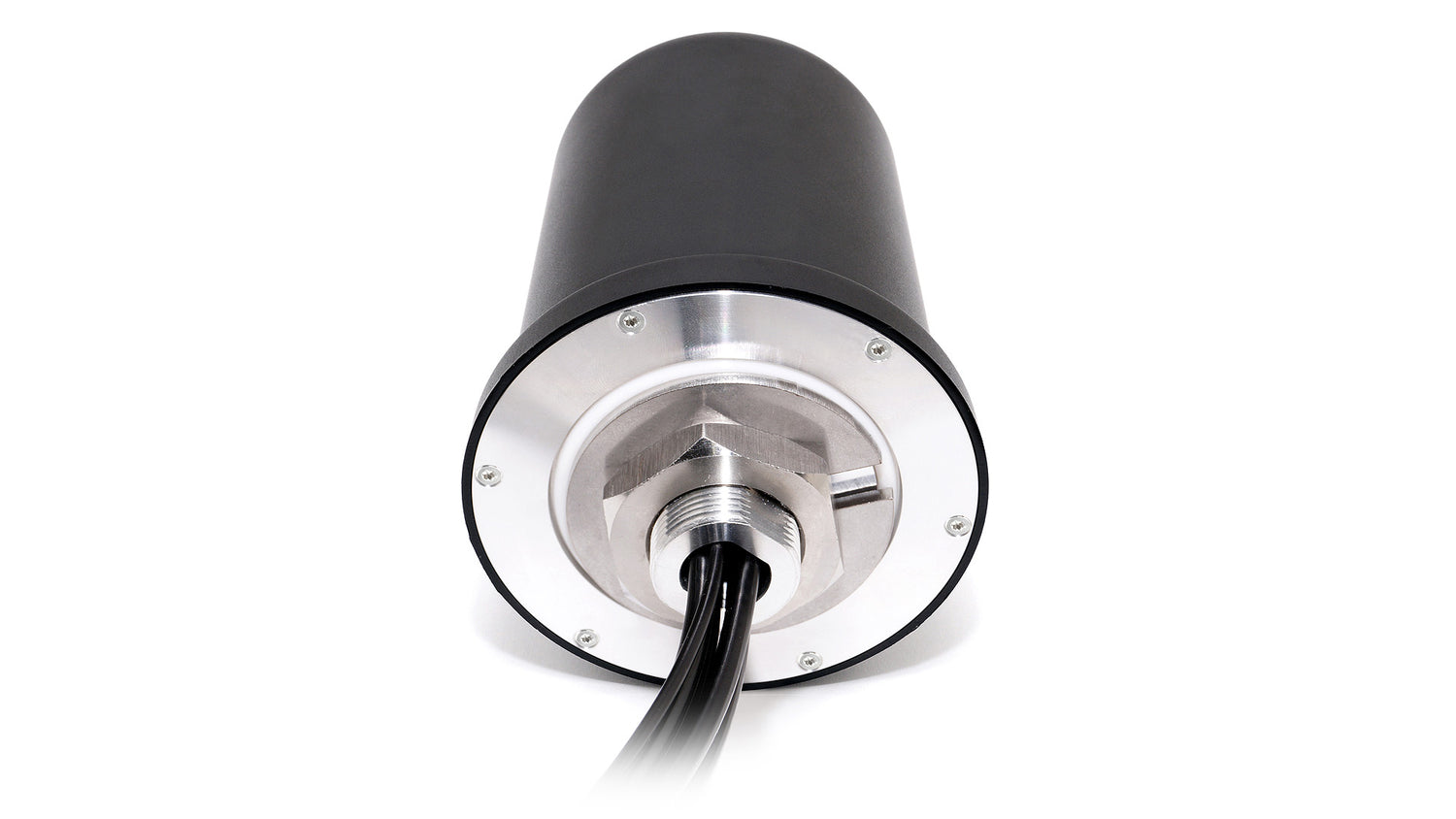

Das elegante kuppelförmige Gehäuse misst Ø 96 x H 130 mm und wird aus langlebigem ASA-Material gefertigt, das Temperaturen von -40 °C bis +85 °C standhält, ohne die Leistung zu beeinträchtigen. Die Antennenbasis besteht aus einer Aluminiumlegierung, die alle Kabel durch die Anti-Rotations-Schraubbefestigung führt und so eine einfache und sichere permanente Installation ermöglicht. Mit IP67-, IP69- und IK09-Schutz ist diese Antenne vollständig resistent gegen Wasser, Staub und Stöße, was sie ideal für raue Außenumgebungen macht.
Diese Antenne wird mit zwei 300 cm langen LL195-Kabeln für die Cellular/LTE-, LMR195 für die TETRA/UHF-Konnektivität, LL100 für die GNSS-Konnektivität und SMA-Steckern (männlich) geliefert. Eine breite Palette alternativer Stecker und Kabel ist verfügbar, um alle Anwendungsanforderungen zu erfüllen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Cellular-Technologien: 4G/LTE
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3,0:1, ~2,0:1, ~1,9:1
Effizienz (%): ~41,3, ~42,4, ~43
Spitzenverstärkung (dBi): ~1,9, ~3,0, ~2,9
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - TETRA/UHF

Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~1,5:1
Effizienz (%): ~64,4
Spitzenverstärkung (dBi): ~2,1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575,42, 1598-1606 MHz
Passive Verstärkung (dBi): ~3,6
Impedanz (Ohm): 50
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 1,5 - 3,6
Rauschzahl (dB): 1,8 @ 2,7 V
Stromverbrauch (mA): 9 @ 2,7 V
Leistungsaufnahme (mW): 24,3 @ 2,7 V
Außerband-Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7114BGF","title":"Big-Medusa Cellular 4G LTE/3G/2G, TETRA/UHF, GNSS/GPS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 130","elements":[{"elementID":"Cellular/LTE","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.1","vswr":"~3.0:1","efficiency_percent":"~41.3","peakGain_dbi":"~1.9","averageGain_db":"~-3.9"},{"range_mhz":"1710-2170","returnLoss_db":"~-10.3","vswr":"~2.0:1","efficiency_percent":"~42.4","peakGain_dbi":"~3.0","averageGain_db":"~-3.8"},{"range_mhz":"2500-2700","returnLoss_db":"~-10.6","vswr":"~1.9:1","efficiency_percent":"~43.0","peakGain_dbi":"~2.9","averageGain_db":"~-3.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"TETRA/UHF","type":"TETRA/UHF","technologies":["TETRA","UHF","LPWA"],"frequencies":[{"range_mhz":"380-470","returnLoss_db":"~-16.6","vswr":"~1.5:1","efficiency_percent":"~64.4","peakGain_dbi":"~2.1","averageGain_db":"~-1.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular/LTE","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"TETRA/UHF","type":"SMA-Male","cableType":"LMR195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
