2J  |  Artikelnummer: 2J7114BGFa

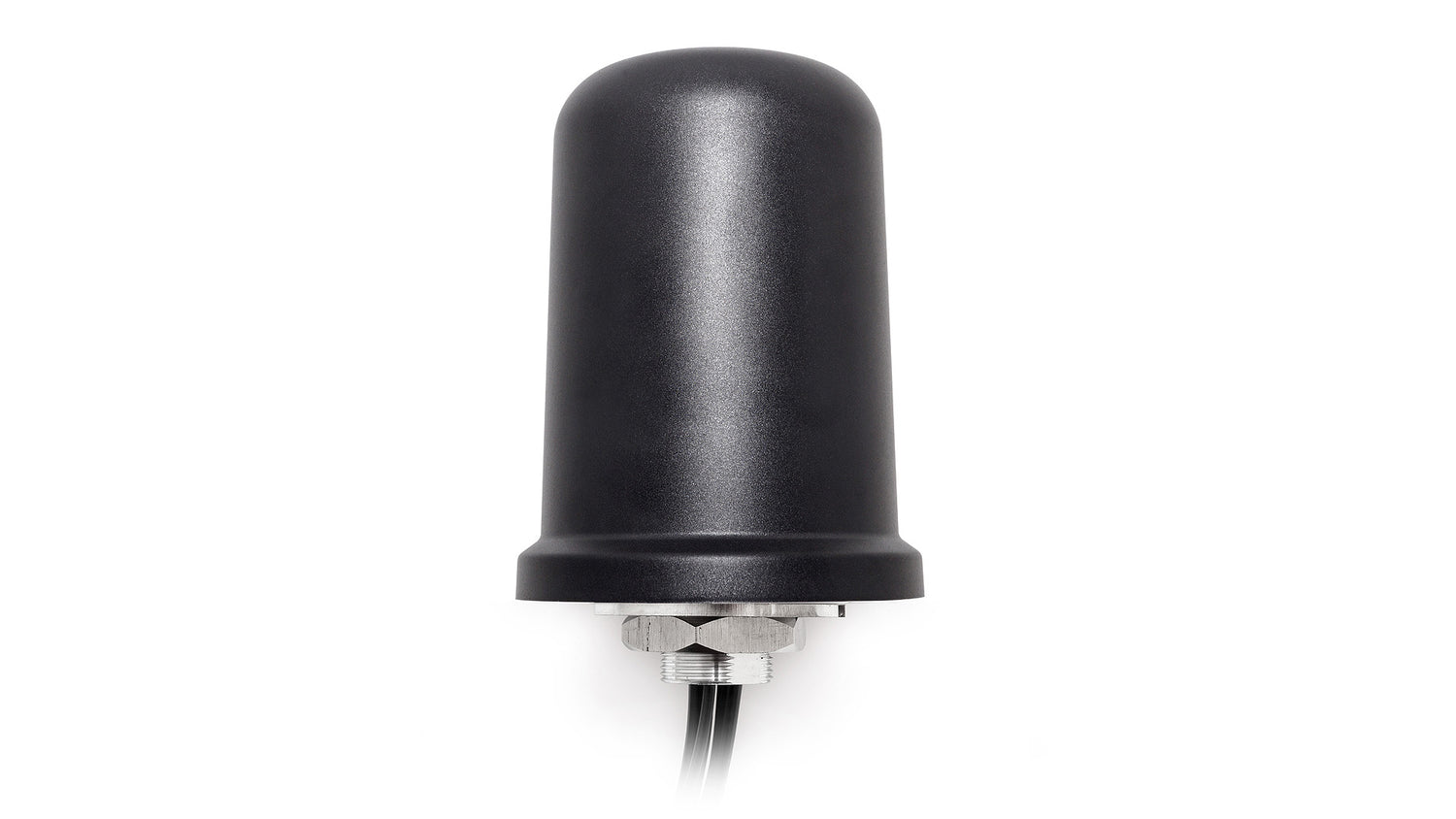

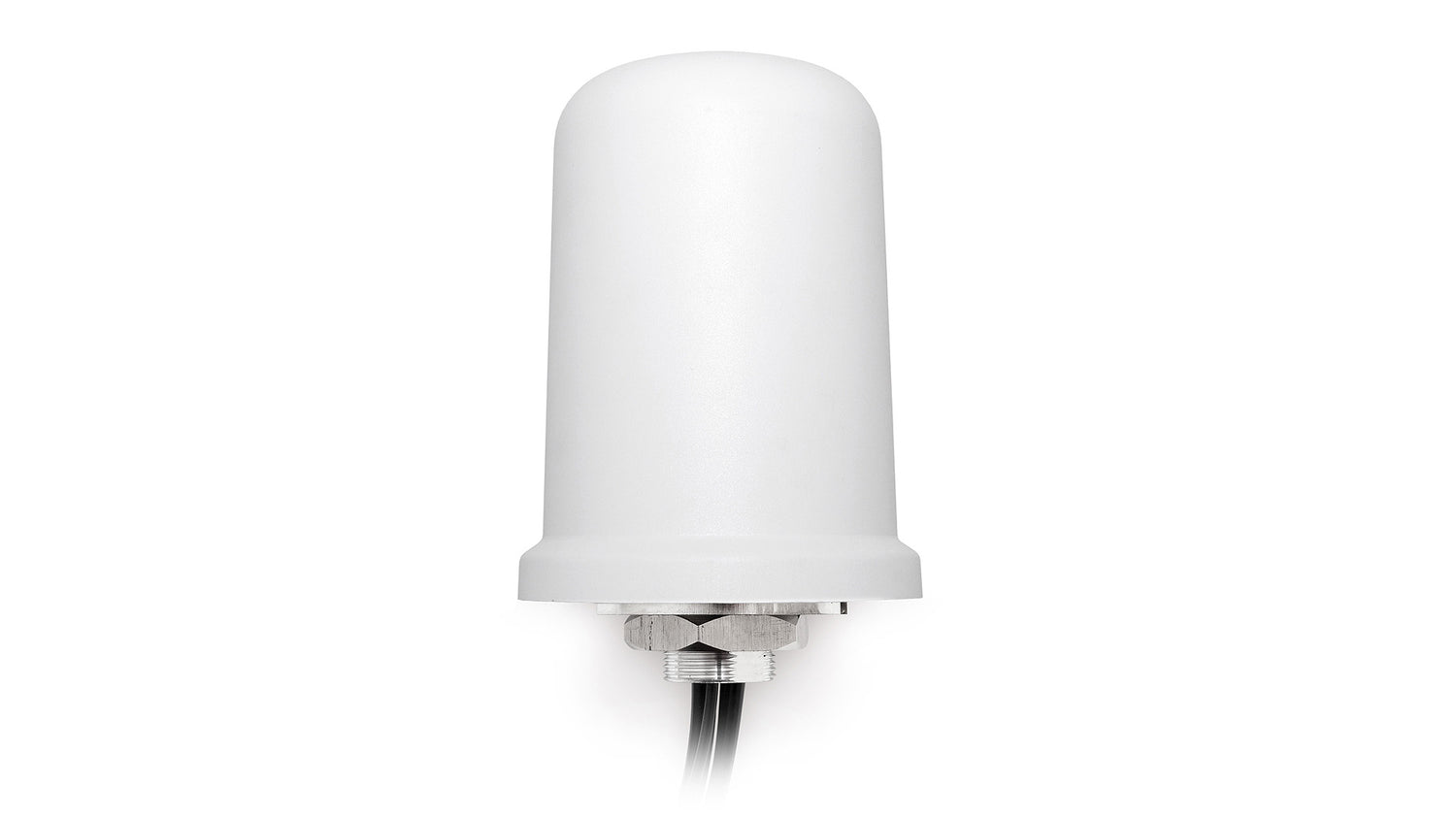

2J7114BGFa 4G/LTE, TETRA/UHF, GNSS Schraubmontage Antenne Big-Medusa SMA-Stecker 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Dome-Antenne bietet zuverlässige Multi-Technologie-Konnektivität und kombiniert leistungsstarkes 4G/LTE, TETRA/UHF und GNSS (GPS, GLONASS, Galileo, QZSS) in einem einzigen widerstandsfähigen Gehäuse. Entwickelt für den öffentlichen Sicherheitsbereich, Transport, industrielle Automatisierung und Navigation, gewährleistet sie auch in anspruchsvollen Umgebungen eine konstante hohe Bandbreite und präzise Positionsbestimmung. Die robuste Konstruktion mit IP67-, IP69- und IK09-Schutzklassen bietet vollständigen Schutz gegen Wasser, Staub und Stöße, was sie ideal für den Außeneinsatz und mission-kritische Anwendungen macht. Typische Einsatzbereiche sind Navigation, kritische Kommunikation, Smart Cities, mobile Geräte und drahtlose Breitbandkommunikation.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
380-470MHz/LPWA/TETRA/UHF

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195 (Cellular/TETRA/UHF), LL100 (GNSS)

Installation / Umwelt

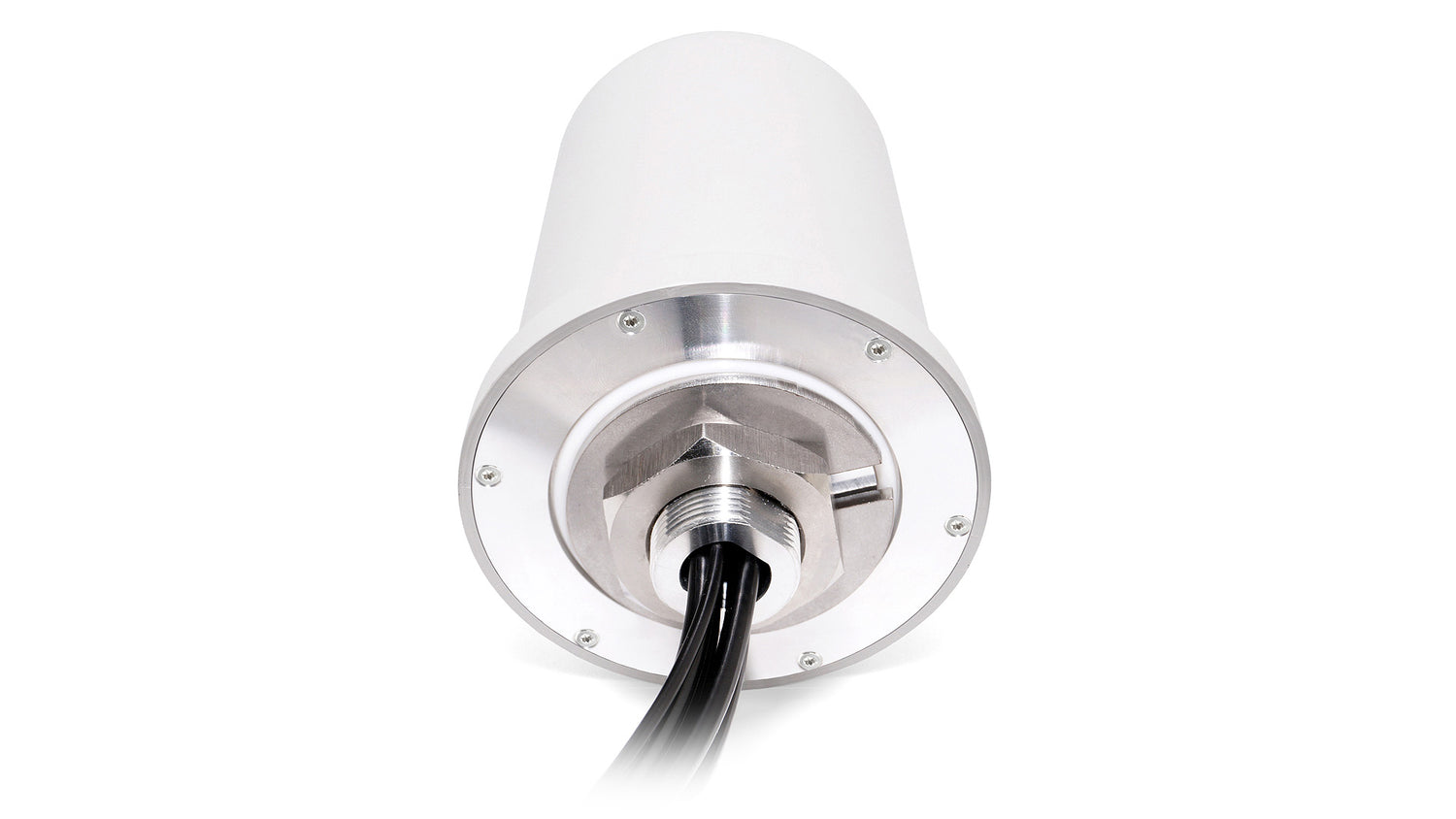

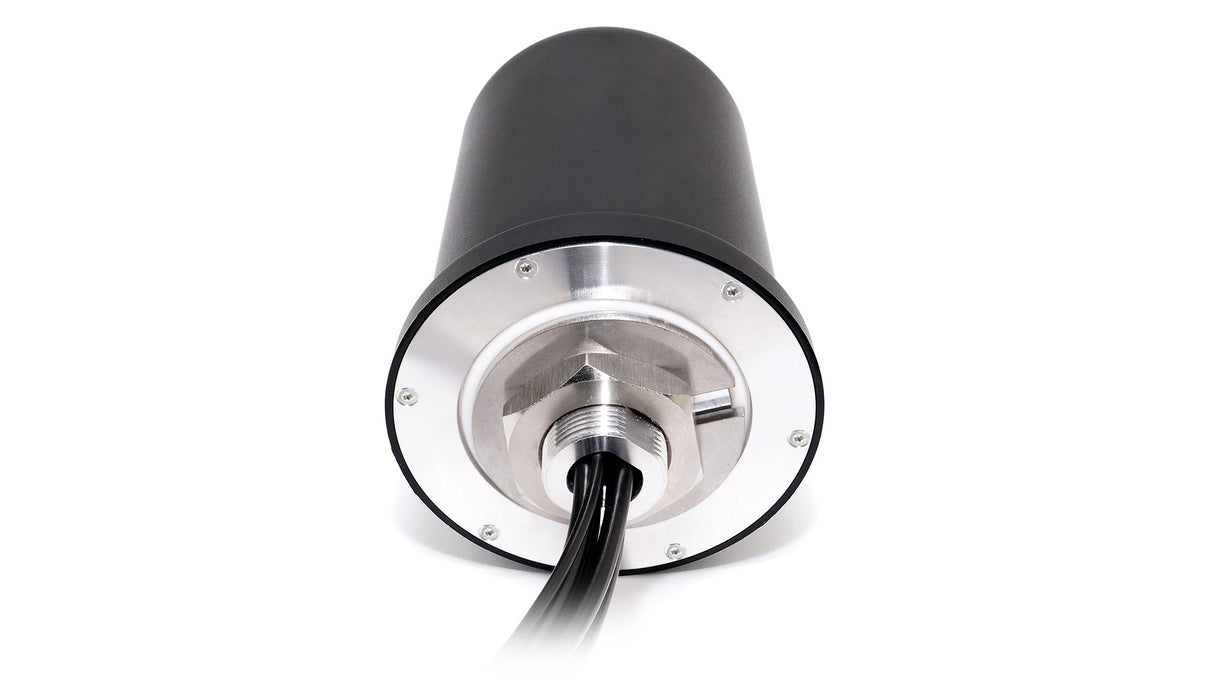

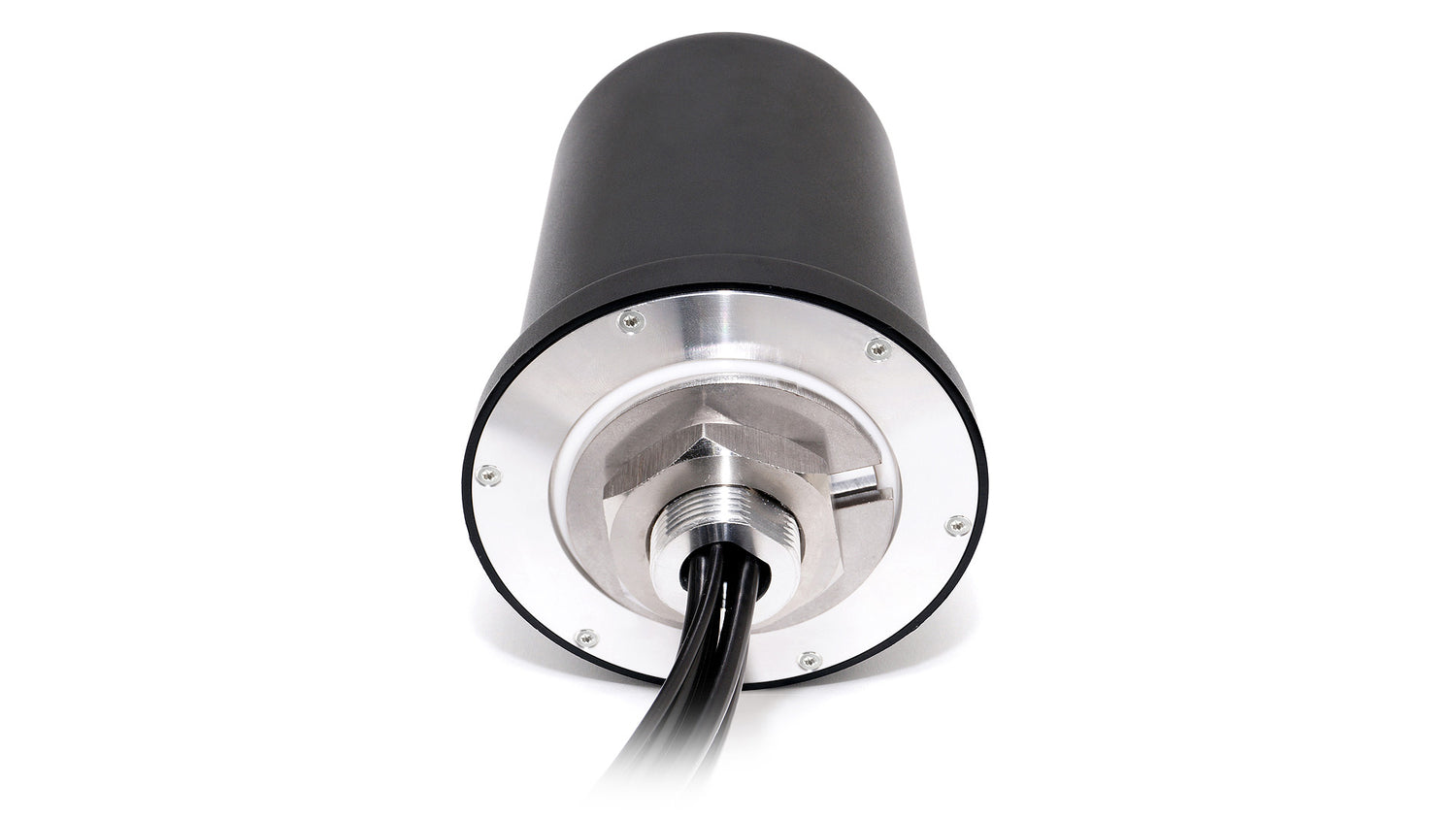

Das elegante, kuppelförmige Gehäuse misst Ø 96 x H 130 mm und wird aus langlebigem ASA-Material gefertigt, das Temperaturen von -40°C bis +85°C standhält, ohne die Leistung zu beeinträchtigen. Die Antennenbasis besteht aus einer Aluminiumlegierung, die alle Kabel durch die Schraubbefestigung mit Anti-Dreh-Sicherung führt und so eine einfache und sichere dauerhafte Installation ermöglicht. Mit den Schutzklassen IP67, IP69 und IK09 ist diese Antenne vollständig resistent gegen Wasser, Staub und Stöße, was sie ideal für raue Außenumgebungen macht.
Diese Antenne wird mit drei 300 cm langen LL195-Kabeln für die Cellular/LTE- und TETRA/UHF-Konnektivität, LL100 für die GNSS-Konnektivität sowie SMA-Steckern (männlich) geliefert. Eine breite Palette alternativer Stecker und Kabel ist verfügbar, um alle Anwendungsanforderungen zu erfüllen.


Technische Spezifikationen

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards:
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~3.1:1, ~1.7:1, ~1.9:1
Effizienz (%): ~50.1, ~50.6, ~48.0
Spitzenverstärkung (dBi): ~3.2, ~4.1, ~3.0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.9:1, ~1.7:1, ~1.7:1
Effizienz (%): ~45.0, ~46.1, ~50.0
Spitzenverstärkung (dBi): ~2.6, ~3.8, ~3.4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - TETRA/UHF

Standards: TETRA/UHF
Frequenz: 380-470 MHz
VSWR: ~1.5:1
Effizienz (%): ~64.4
Spitzenverstärkung (dBi): ~2.1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - GNSS (GPS/GLONASS/QZSS/Galileo)

Standards: GPS/GLONASS/QZSS/Galileo
Frequenz: 1575.42, 1598-1606 MHz
Passiver Gewinn (dBi): ~3.6
Impedanz (Ohm): 50
Aktiver Gewinn (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannungsbereich (V): 1.5 - 3.6
Rauschzahl (dB): 1.8 @ 2.7 V
Stromaufnahme (mA): 9 @ 2.7 V
Leistungsaufnahme (mW): 24.3 @ 2.7 V
Außerhalb des Bandes Unterdrückung (dB): 43
ESD-Schutz (kV): 6

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7114BGFa","title":"Big-Medusa Cellular 2×4G LTE/3G/2G, TETRA/UHF, GNSS/GPS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 130","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.0","vswr":"~3.1:1","efficiency_percent":"~50.1","peakGain_dbi":"~3.2","averageGain_db":"~-3.1"},{"range_mhz":"1710-2170","returnLoss_db":"~-14.7","vswr":"~1.7:1","efficiency_percent":"~50.6","peakGain_dbi":"~4.1","averageGain_db":"~-3.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-10.9","vswr":"~1.9:1","efficiency_percent":"~48.0","peakGain_dbi":"~3.0","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.3","vswr":"~2.9:1","efficiency_percent":"~45.0","peakGain_dbi":"~2.6","averageGain_db":"~-3.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-14.5","vswr":"~1.7:1","efficiency_percent":"~46.1","peakGain_dbi":"~3.8","averageGain_db":"~-3.4"},{"range_mhz":"2500-2700","returnLoss_db":"~-12.3","vswr":"~1.7:1","efficiency_percent":"~50.0","peakGain_dbi":"~3.4","averageGain_db":"~-3.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"TETRA/UHF","type":"TETRA/UHF","technologies":["TETRA","UHF"],"frequencies":[{"range_mhz":"380-470","returnLoss_db":"~-16.6","vswr":"~1.5:1","efficiency_percent":"~64.4","peakGain_dbi":"~2.1","averageGain_db":"~-1.9"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":null,"efficiency_percent":null,"peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":null,"radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"TETRA/UHF","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
