2J  |  Artikelnummer: 2J7183Bc

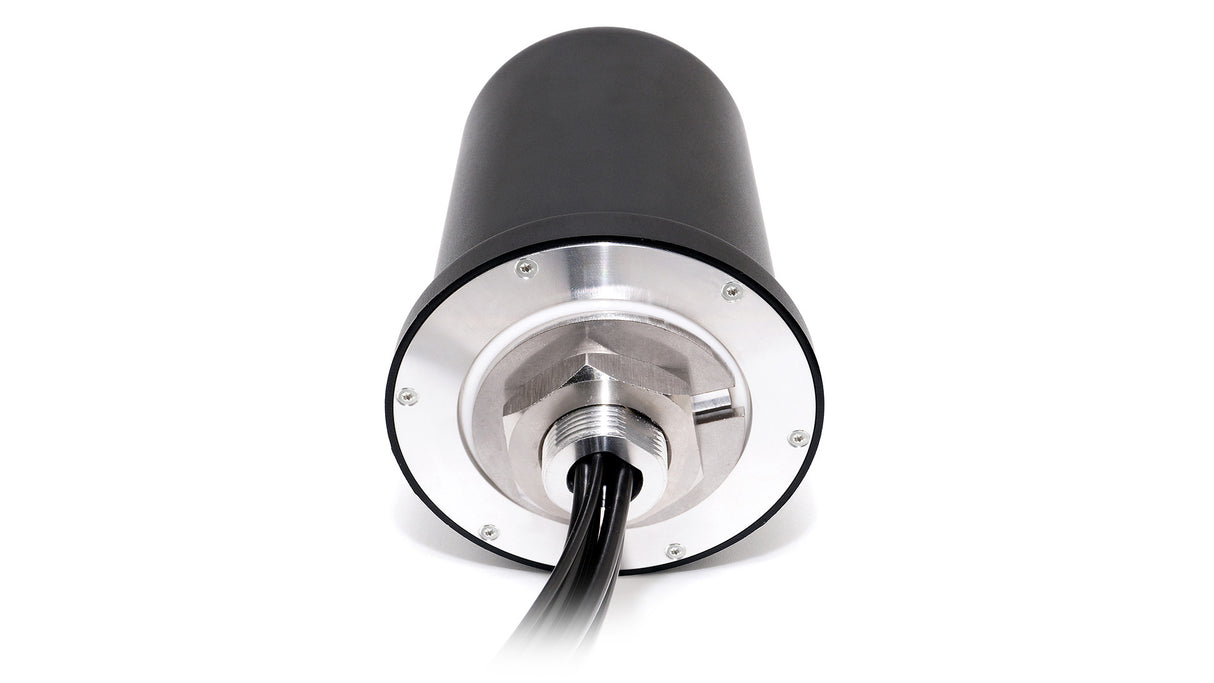

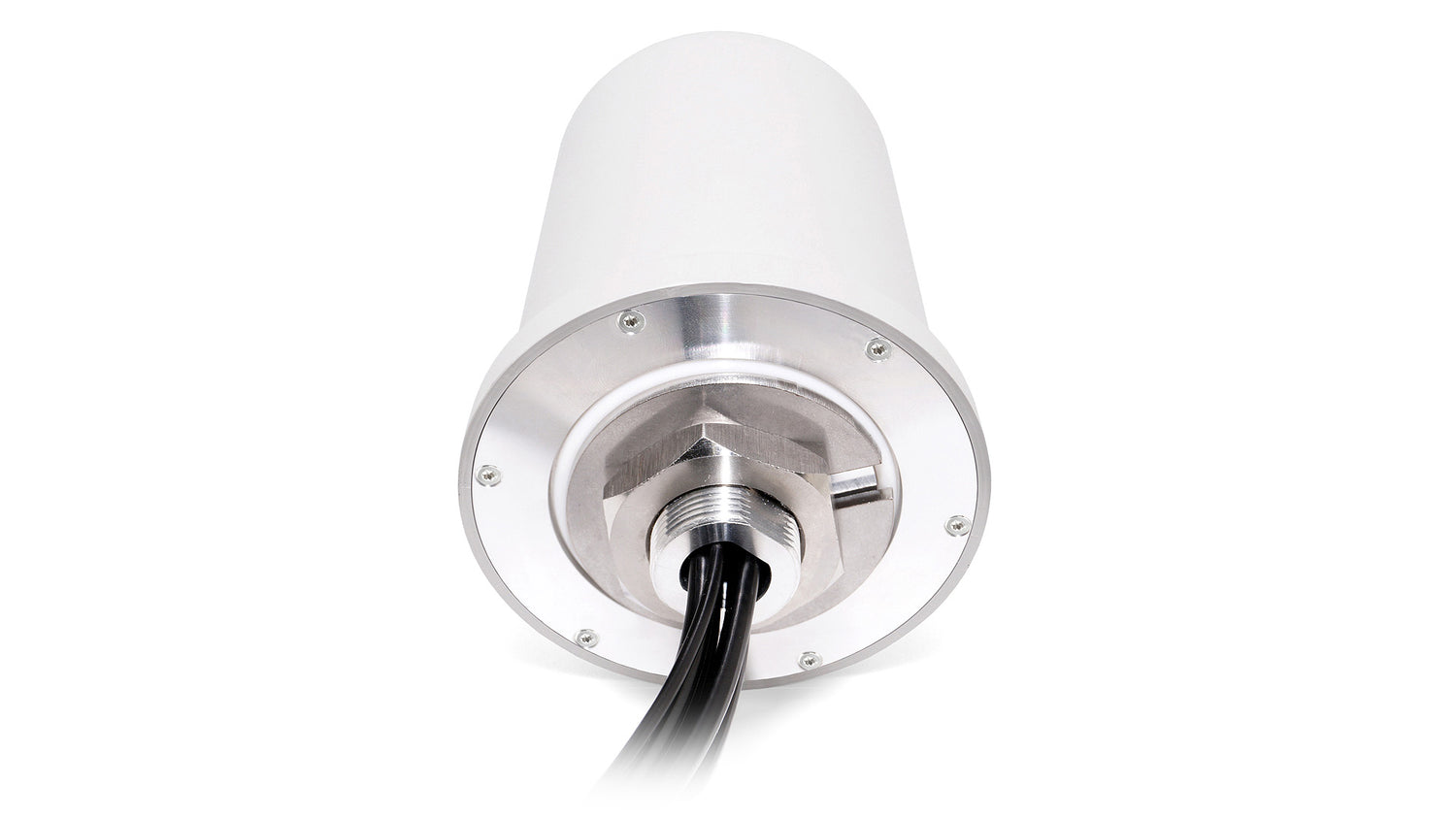

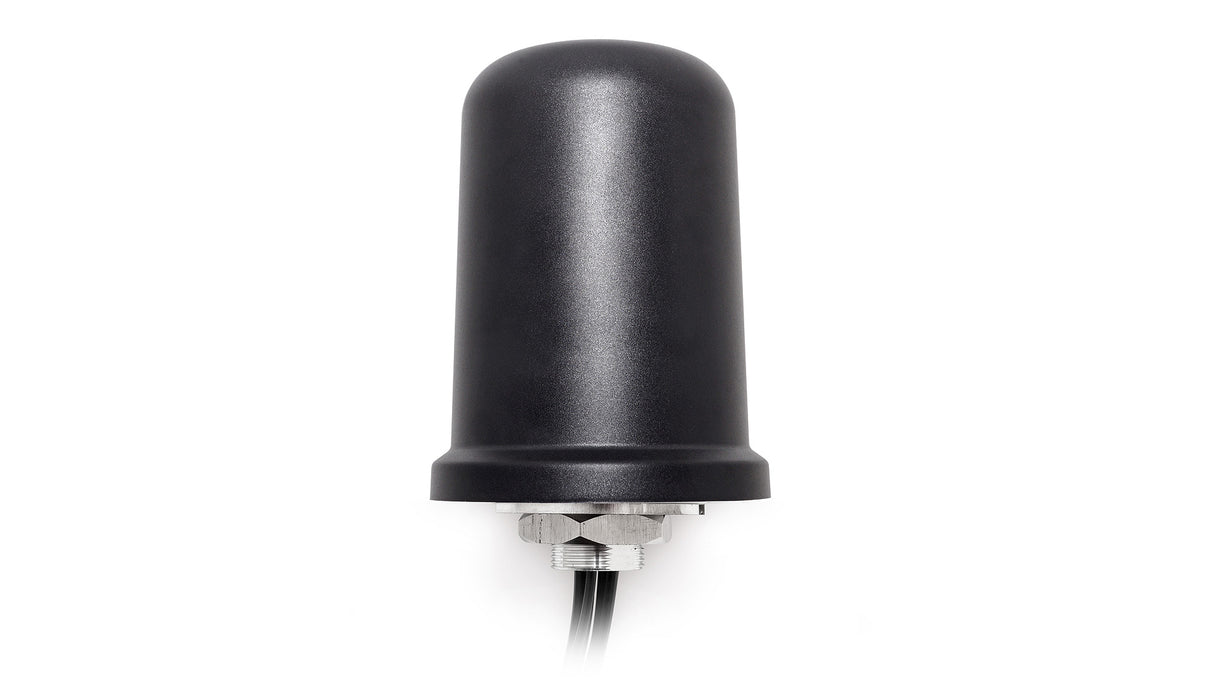

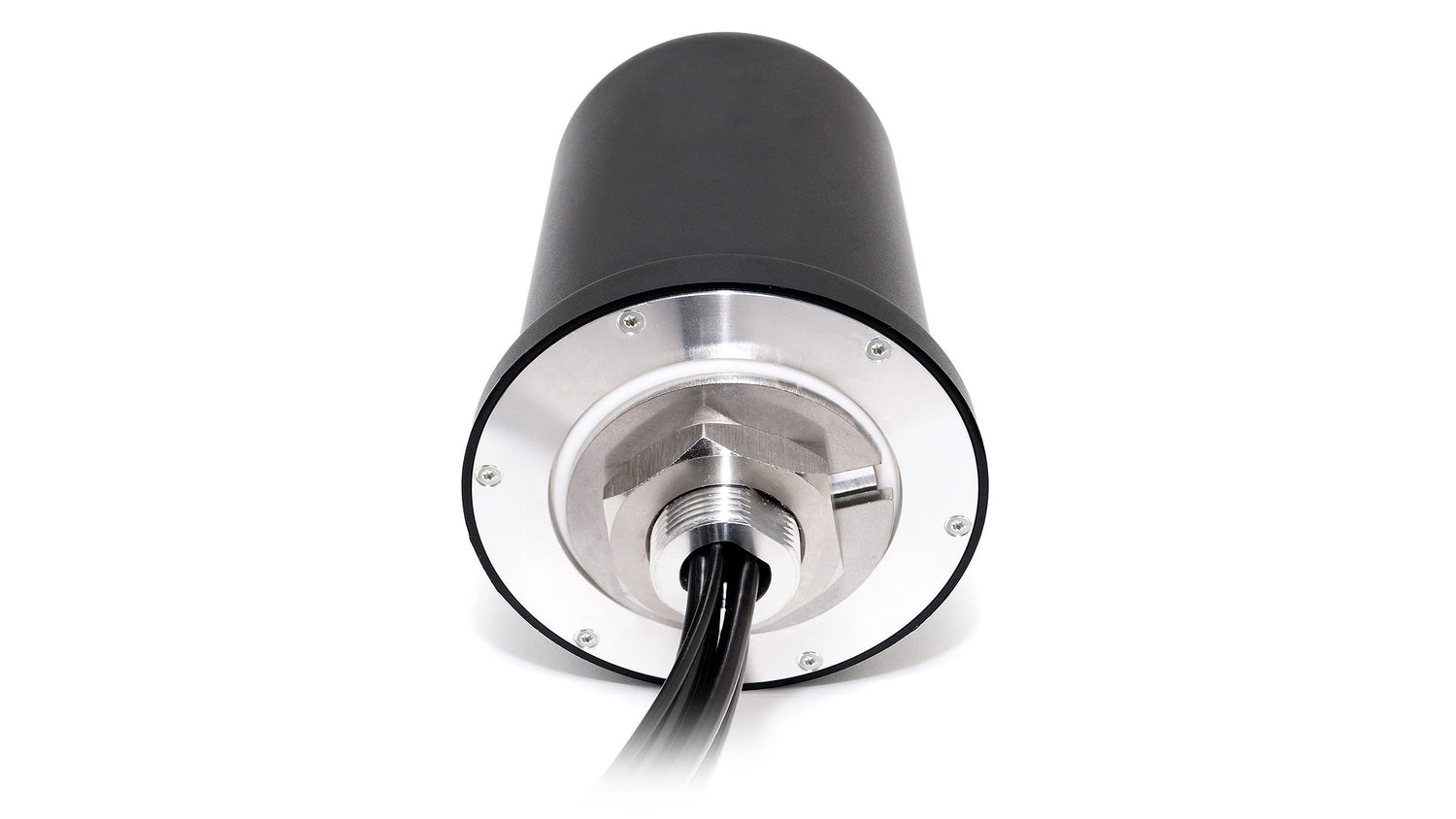

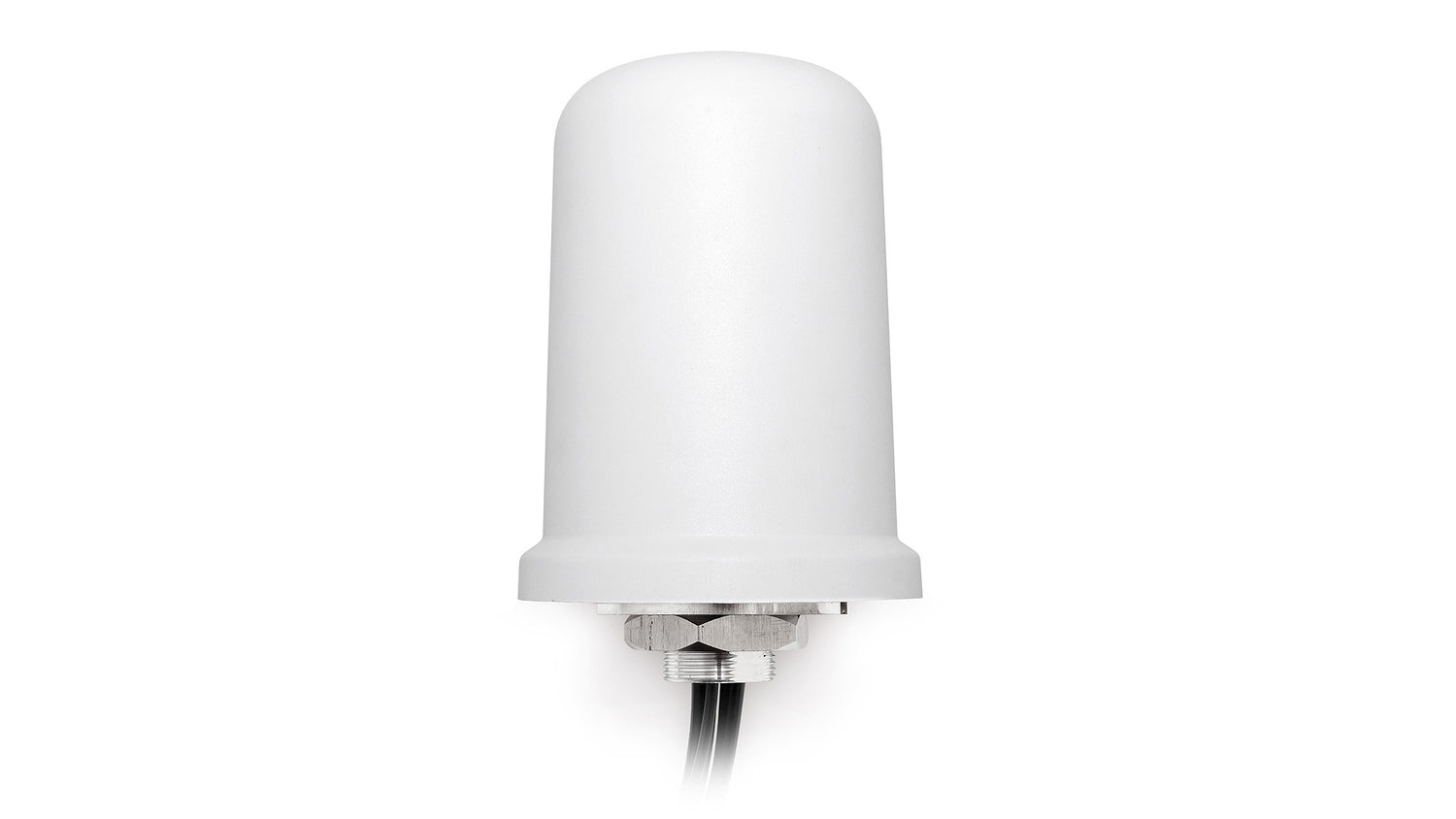

2J7183Bc 5G Schraubmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne bietet eine zuverlässige und leistungsstarke 5G MIMO Konnektivität und unterstützt weltweit 5G NR, 4G LTE, 3G und 2G Frequenzbänder. Das langlebige Gehäuse ist für die dauerhafte Installation in anspruchsvollen Umgebungen konzipiert und bietet hohe Leistung sowie Unabhängigkeit von der Grundfläche. Die Antenne eignet sich ideal für Anwendungen wie Terminals, Basisstationen, 5G-Router, industrielles IoT, Asset-Tracking, Automatisierung und Fernüberwachung. Das omnidirektionale Strahlungsmuster und die lineare Polarisation gewährleisten eine starke 360-Grad-Signalabdeckung, was sie für kritische und hochfrequente Anwendungen prädestiniert.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine thermischen Widerstandseigenschaften bekannt ist, sowie einer Aluminiumlegierungsbasis für maximale Haltbarkeit. Die Unabhängigkeit von der Grundfläche und die Schraubbefestigung ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Sie wird mit einem standardmäßigen SMA-Stecker und einem 300 cm langen LL195 Standardkabel geliefert, eine beliebte Wahl für Hochfrequenzanwendungen bis 6 GHz. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, CAT-X, CAT-Mx, CAT-NBx, FirstNet, CBRS
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.5, ~-12.2, ~-15.2, ~-14.2
VSWR: ~3.7:1, ~2.0:1, ~1.5:1, ~1.6:1
Effizienz (%): ~31.0, ~41.6, ~41.6, ~36.9
Spitzenverstärkung (dBi): ~1.3, ~3.4, ~4.7, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.6, ~-12.7, ~-15.3, ~-16.0
VSWR: ~3.7:1, ~1.9:1, ~1.5:1, ~1.5:1
Effizienz (%): ~31.2, ~41.4, ~42.4, ~33.1
Spitzenverstärkung (dBi): ~1.2, ~3.6, ~4.6, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.4, ~-12.9, ~-16.7, ~-12.4
VSWR: ~3.7:1, ~1.8:1, ~1.4:1, ~1.8:1
Effizienz (%): ~31.5, ~41.6, ~40.3, ~38.5
Spitzenverstärkung (dBi): ~1.3, ~3.8, ~4.5, ~4.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.7, ~-12.8, ~-16.8, ~-15.4
VSWR: ~3.5:1, ~1.8:1, ~1.5:1, ~1.5:1
Effizienz (%): ~31.2, ~41.8, ~42.5, ~35.0
Spitzenverstärkung (dBi): ~1.6, ~3.4, ~4.6, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7183Bc","title":"5GNR/4G LTE/3G/2G MIMO Schwerlast Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 130","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.5","vswr":"~3.7:1","efficiency_percent":"~31.0","peakGain_dbi":"~1.3","averageGain_db":"~-5.1"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.2","vswr":"~2.0:1","efficiency_percent":"~41.6","peakGain_dbi":"~3.4","averageGain_db":"~-3.9"},{"range_mhz":"3300-5000","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~41.6","peakGain_dbi":"~4.7","averageGain_db":"~-3.8"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.2","vswr":"~1.6:1","efficiency_percent":"~36.9","peakGain_dbi":"~4.0","averageGain_db":"~-4.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.6","vswr":"~3.7:1","efficiency_percent":"~31.2","peakGain_dbi":"~1.2","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.7","vswr":"~1.9:1","efficiency_percent":"~41.4","peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.3","vswr":"~1.5:1","efficiency_percent":"~42.4","peakGain_dbi":"~4.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-16.0","vswr":"~1.5:1","efficiency_percent":"~33.1","peakGain_dbi":"~3.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.4","vswr":"~3.7:1","efficiency_percent":"~31.5","peakGain_dbi":"~1.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.9","vswr":"~1.8:1","efficiency_percent":"~41.6","peakGain_dbi":"~3.8","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-16.7","vswr":"~1.4:1","efficiency_percent":"~40.3","peakGain_dbi":"~4.5","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.4","vswr":"~1.8:1","efficiency_percent":"~38.5","peakGain_dbi":"~4.6","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.7","vswr":"~3.5:1","efficiency_percent":"~31.2","peakGain_dbi":"~1.6","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.8","vswr":"~1.8:1","efficiency_percent":"~41.8","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-16.8","vswr":"~1.5:1","efficiency_percent":"~42.5","peakGain_dbi":"~4.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-15.4","vswr":"~1.5:1","efficiency_percent":"~35.0","peakGain_dbi":"~3.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
