2J  |  Artikelnummer: 2J7183Jc

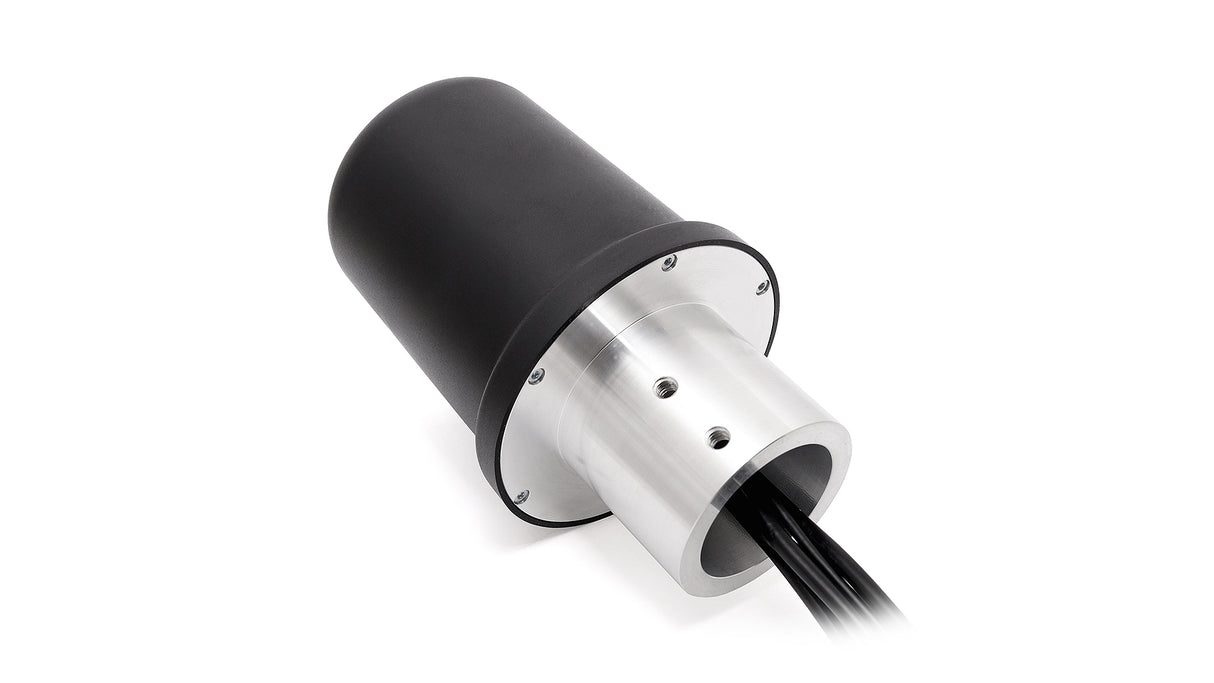

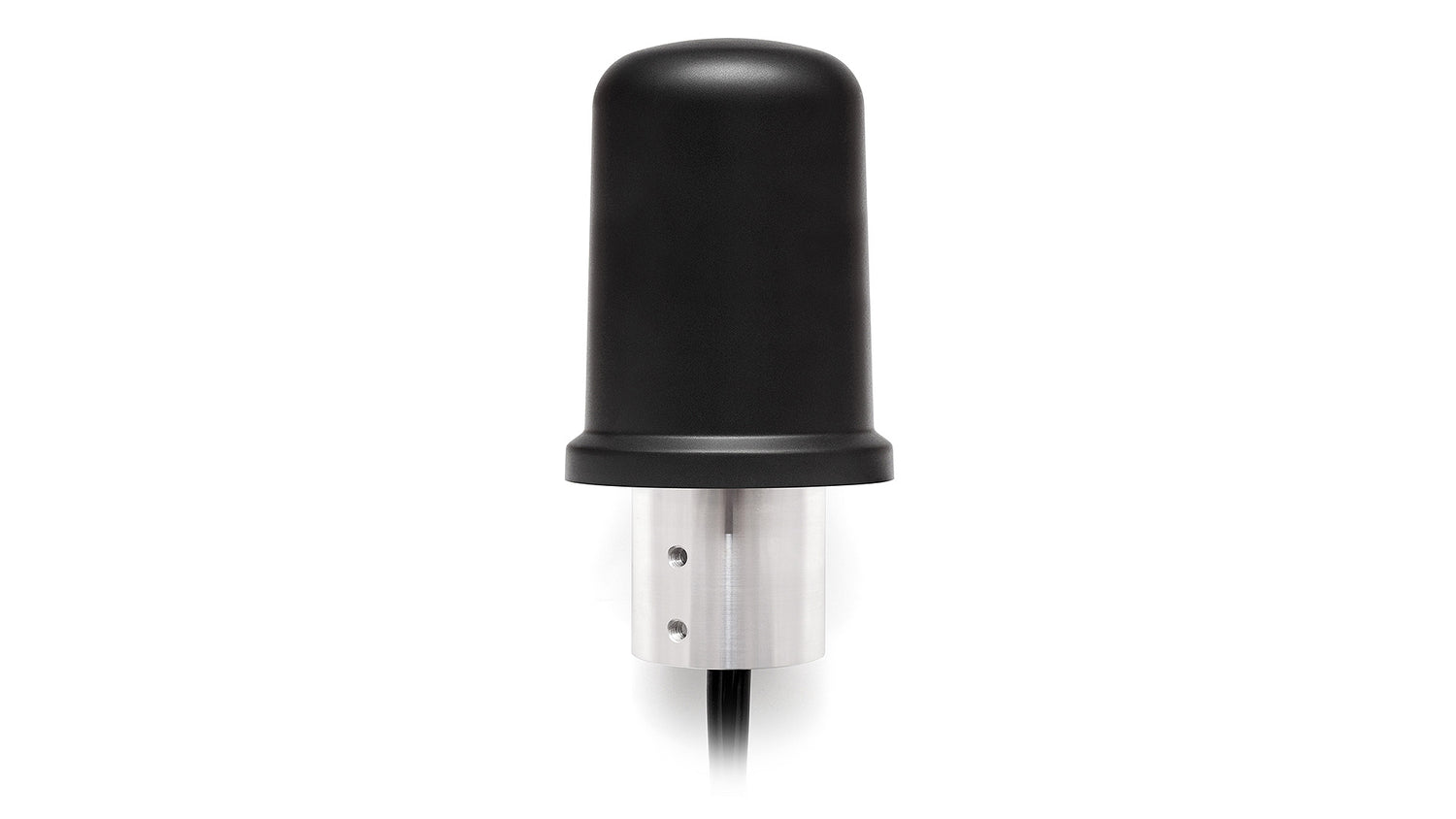

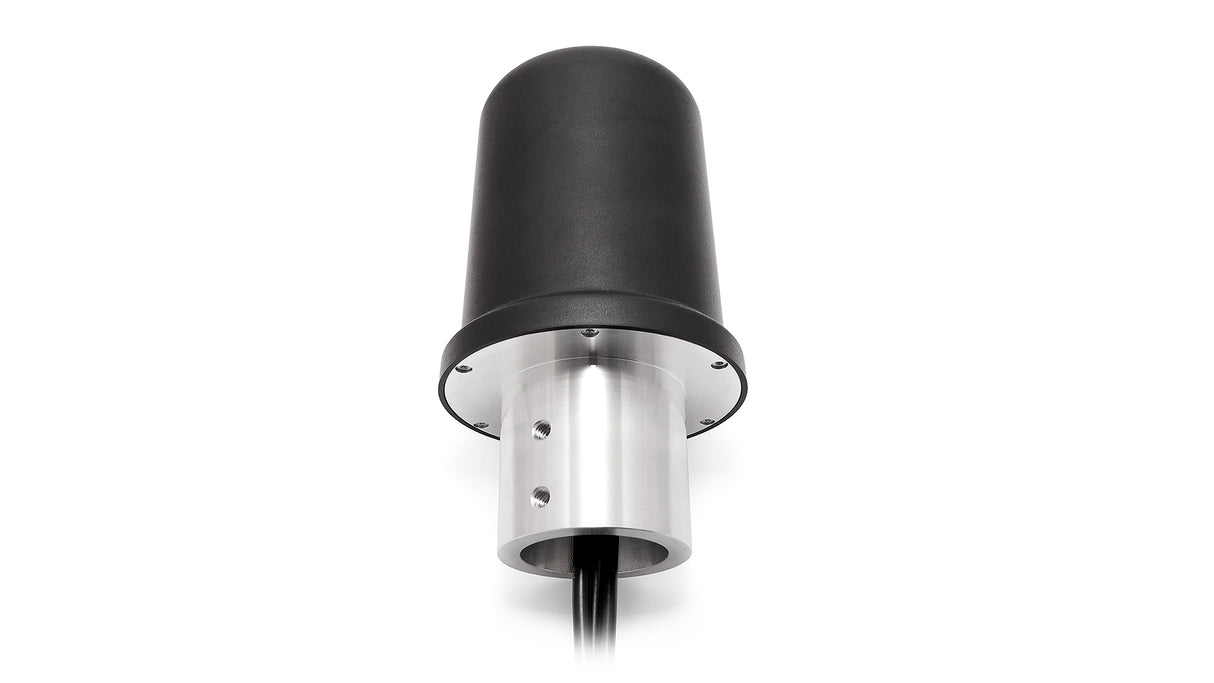

2J7183Jc 5G Mastmontage Antenne 4-in-1 SMA-M 300cm IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne bietet eine leistungsstarke und äußerst zuverlässige 5G MIMO Konnektivität und unterstützt weltweit 5G NR, 4G LTE, 3G und 2G Frequenzbänder. Entwickelt für industrielle, kommerzielle und IoT-Anwendungen, verfügt sie über ein langlebiges Gehäuse aus ASA UV-stabilem Material und eine Basis aus Aluminiumlegierung für maximalen Schutz und Langlebigkeit. Das Mastbefestigungs-Design sorgt für eine sichere Installation, während die Unabhängigkeit von der Grundfläche flexible Platzierung ermöglicht. Ideal für Basisstationen, Router, Automatisierung, Asset-Tracking und Fernüberwachung.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) ausgestattet, das für seine thermischen Widerstandseigenschaften bekannt ist, sowie einer Basis aus Aluminiumlegierung für maximale Haltbarkeit. Die Unabhängigkeit von der Grundfläche und die Mastbefestigungstechnologie ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Sie wird mit einem standardmäßigen SMA-Stecker (männlich) und einem 300 cm langen LL195 Standardkabel geliefert, eine beliebte Wahl für Hochfrequenzanwendungen bis 6 GHz. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Mastbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm

Anschluss 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-7.3, ~-16.2, ~-17.5, ~-18.5
VSWR: ~2.9:1, ~1.5:1, ~1.4:1, ~1.3:1
Effizienz (%): ~31.6, ~45.0, ~34.9, ~31.2
Spitzenverstärkung (dBi): ~0.6, ~2.2, ~2.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Anschluss 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.7, ~-16.6, ~-14.8, ~-16.0
VSWR: ~2.5:1, ~1.5:1, ~1.6:1, ~1.4:1
Effizienz (%): ~31.8, ~44.0, ~32.5, ~30.3
Spitzenverstärkung (dBi): ~0.2, ~2.0, ~2.3, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Anschluss 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.5, ~-16.2, ~-18.5, ~-18.4
VSWR: ~2.6:1, ~1.5:1, ~1.3:1, ~1.3:1
Effizienz (%): ~32.7, ~43.5, ~31.3, ~31.7
Spitzenverstärkung (dBi): ~0.3, ~2.0, ~2.2, ~2.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Anschluss 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-8.1, ~-16.0, ~-15.5, ~-18.5
VSWR: ~2.7:1, ~1.5:1, ~1.5:1, ~1.3:1
Effizienz (%): ~32.9, ~45.8, ~33.7, ~31.7
Spitzenverstärkung (dBi): ~0.4, ~2.4, ~2.5, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7183Jc","title":"5GNR/4G LTE/3G/2G MIMO Schwerlast Mastbefestigung Antenne","mountingType":"Mastbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 130","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.3","vswr":"~2.9:1","efficiency_percent":"~31.6","peakGain_dbi":"~0.6","averageGain_db":"~-5.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-16.2","vswr":"~1.5:1","efficiency_percent":"~45.0","peakGain_dbi":"~2.2","averageGain_db":"~-3.5"},{"range_mhz":"3300-5000","returnLoss_db":"~-17.5","vswr":"~1.4:1","efficiency_percent":"~34.9","peakGain_dbi":"~2.5","averageGain_db":"~-4.6"},{"range_mhz":"5150-5925","returnLoss_db":"~-18.5","vswr":"~1.3:1","efficiency_percent":"~31.2","peakGain_dbi":"~3.2","averageGain_db":"~-5.1"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.7","vswr":"~2.5:1","efficiency_percent":"~31.8","peakGain_dbi":"~0.2","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.6","vswr":"~1.5:1","efficiency_percent":"~44.0","peakGain_dbi":"~2.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-14.8","vswr":"~1.6:1","efficiency_percent":"~32.5","peakGain_dbi":"~2.3","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-16.0","vswr":"~1.4:1","efficiency_percent":"~30.3","peakGain_dbi":"~2.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.5","vswr":"~2.6:1","efficiency_percent":"~32.7","peakGain_dbi":"~0.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.2","vswr":"~1.5:1","efficiency_percent":"~43.5","peakGain_dbi":"~2.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-18.5","vswr":"~1.3:1","efficiency_percent":"~31.3","peakGain_dbi":"~2.2","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-18.4","vswr":"~1.3:1","efficiency_percent":"~31.7","peakGain_dbi":"~2.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.1","vswr":"~2.7:1","efficiency_percent":"~32.9","peakGain_dbi":"~0.4","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-16.0","vswr":"~1.5:1","efficiency_percent":"~45.8","peakGain_dbi":"~2.4","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-15.5","vswr":"~1.5:1","efficiency_percent":"~33.7","peakGain_dbi":"~2.5","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-18.5","vswr":"~1.3:1","efficiency_percent":"~31.7","peakGain_dbi":"~3.2","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
