2J7184BGFa 5G, GNSS Schraubmontage Antenne 3-in-1 SMA-M 300cm

Name: 2J7184BGFa 5G, GNSS Schraubmontage Antenne 3-in-1 SMA-M 300cm
Brand: 2J
SKU: 2J7184BGFa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

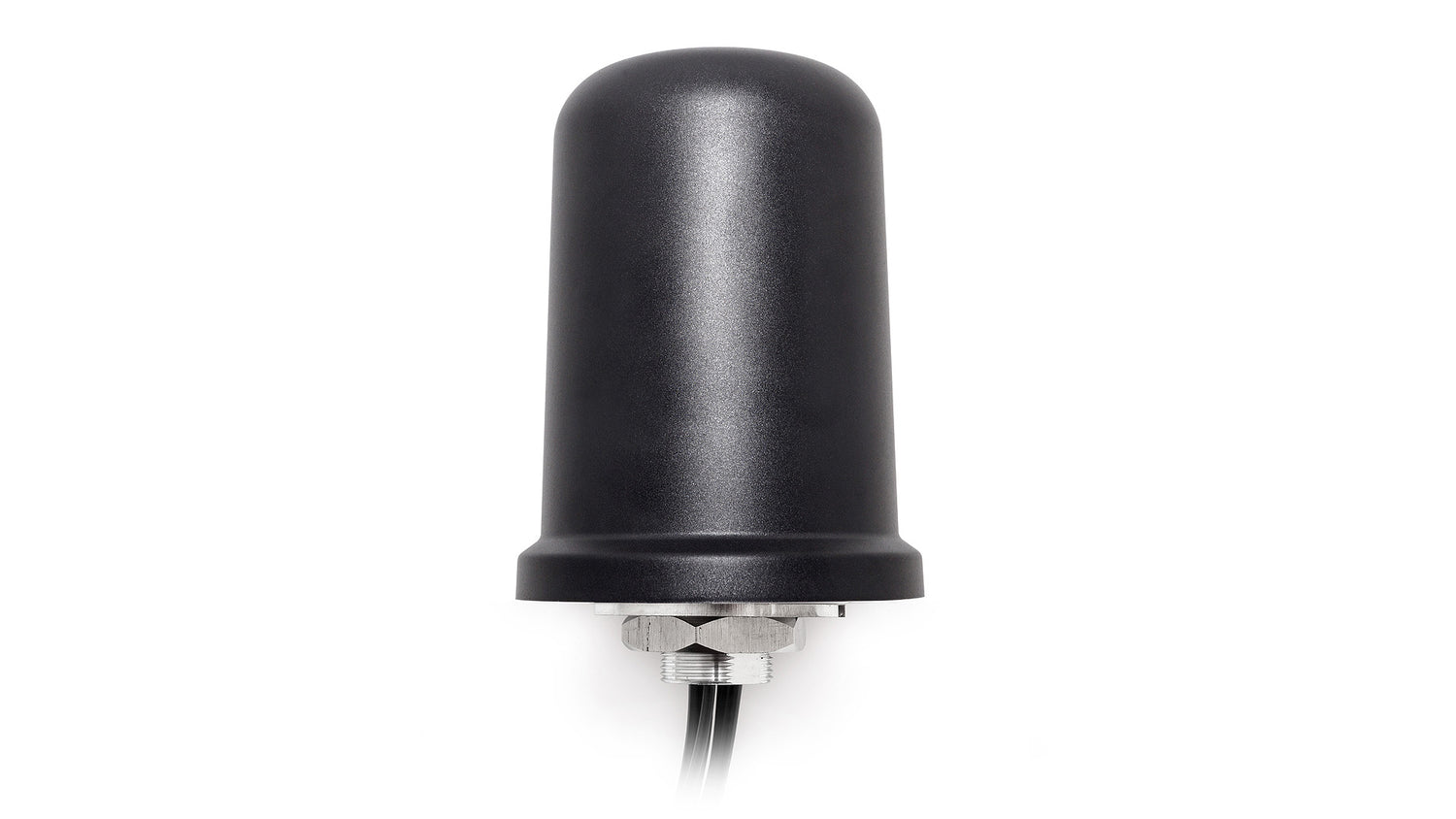

Diese robuste 3-in-1-Antenne ist für die Konnektivität der nächsten Generation entwickelt und kombiniert duales 5G MIMO und GNSS/GPS in einem einzigen, schweren Schraubbefestigungs-Gehäuse. Sie liefert zuverlässiges, hochgeschwindigkeits Breitband für globale 5GNR-, 4G LTE-, 3G- und 2G-Netzwerke, während das integrierte GNSS-Element präzise Navigation und Ortung gewährleistet. Entwickelt für anspruchsvolle Umgebungen, ist sie ideal für den öffentlichen Sicherheitsdienst, Flottenmanagement, industrielles IoT und kritische Kommunikation, bei denen Haltbarkeit und Leistung entscheidend sind.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

Anschlusstyp: SMA-M
Kabellänge: 300cm
Kabeltyp: LL195

Installation / Umwelt

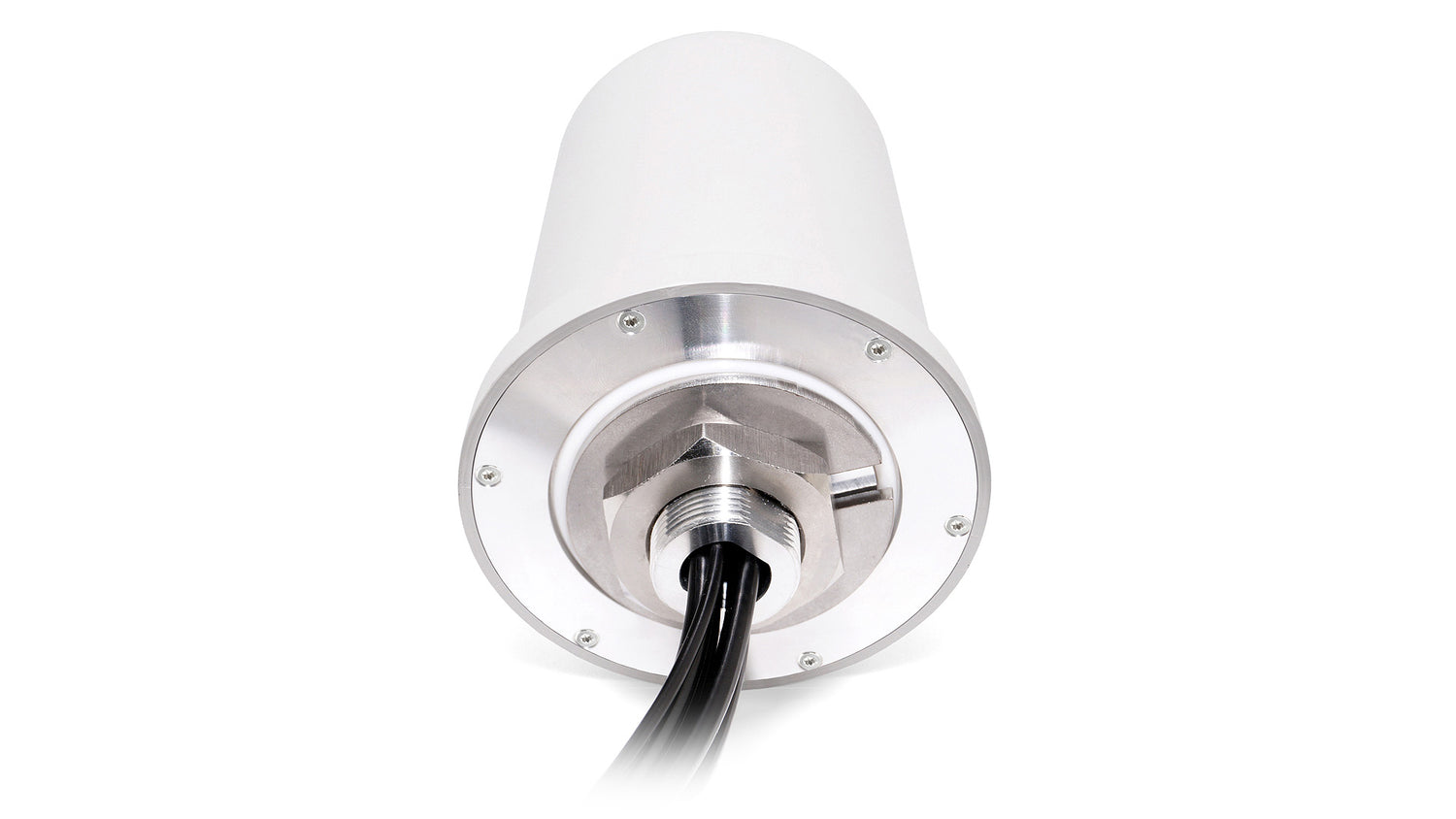

Der 2J7184BGFa ist mit einem robusten und schweren Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine wärmebeständigen Eigenschaften bekannt ist, sowie einer Aluminiumlegierungsbasis für maximale Haltbarkeit. Die Unabhängigkeit von der Grundfläche und die Schraubbefestigungstechnologie ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.5, ~-12.2, ~-15.2, ~-14.2
VSWR: ~3.7:1, ~2.0:1, ~1.5:1, ~1.6:1
Effizienz (%): ~31.0, ~41.6, ~41.6, ~36.9
Spitzenverstärkung (dBi): ~1.3, ~3.4, ~4.7, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.6, ~-12.7, ~-15.3, ~-16.0
VSWR: ~3.7:1, ~1.9:1, ~1.5:1, ~1.5:1
Effizienz (%): ~31.2, ~41.4, ~42.4, ~33.1
Spitzenverstärkung (dBi): ~1.2, ~3.6, ~4.6, ~3.2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1610 MHz
VSWR: ≤1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Außerbanddämpfung (dB): 32

Datenblatt PDF herunterladen
