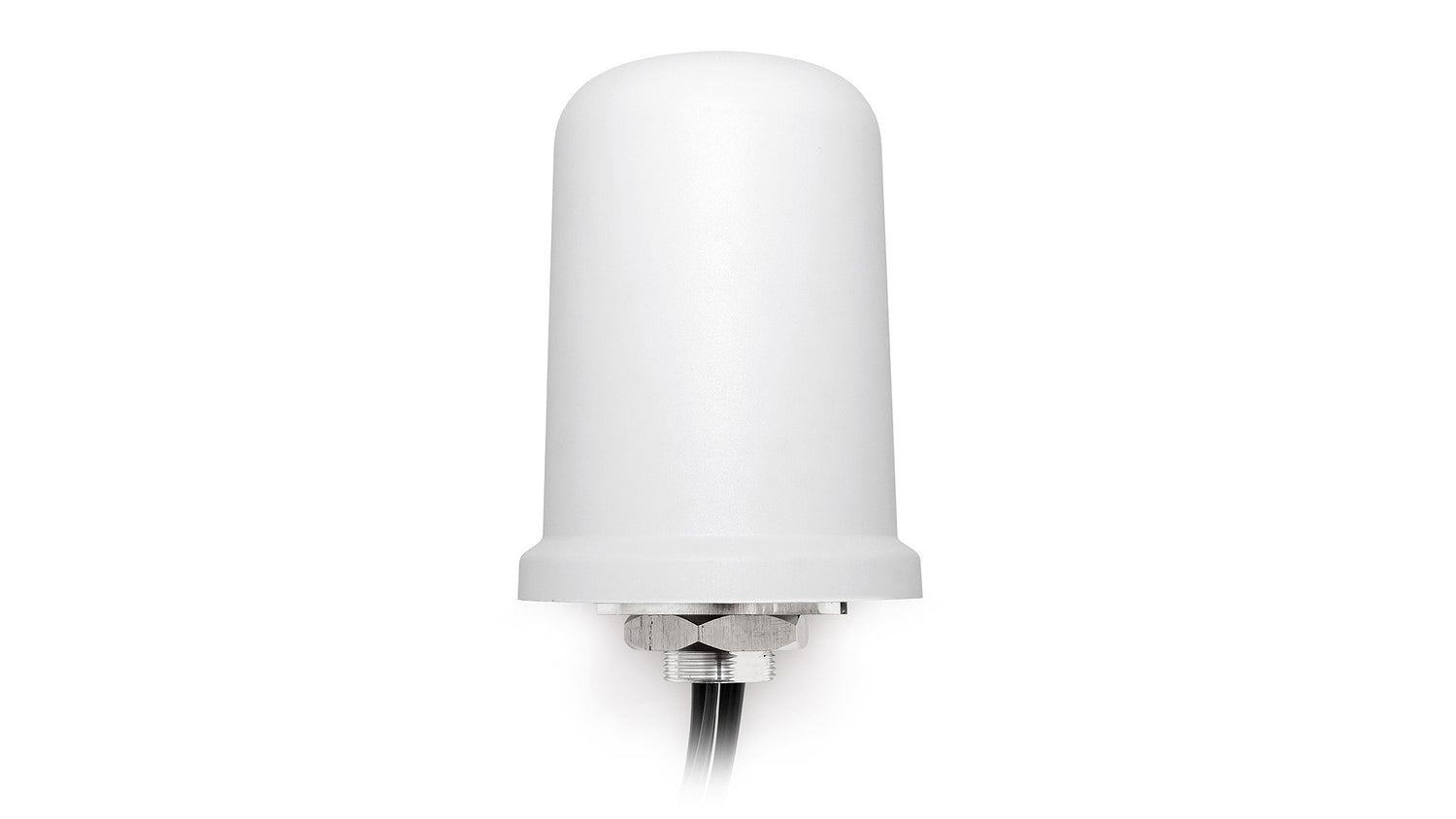

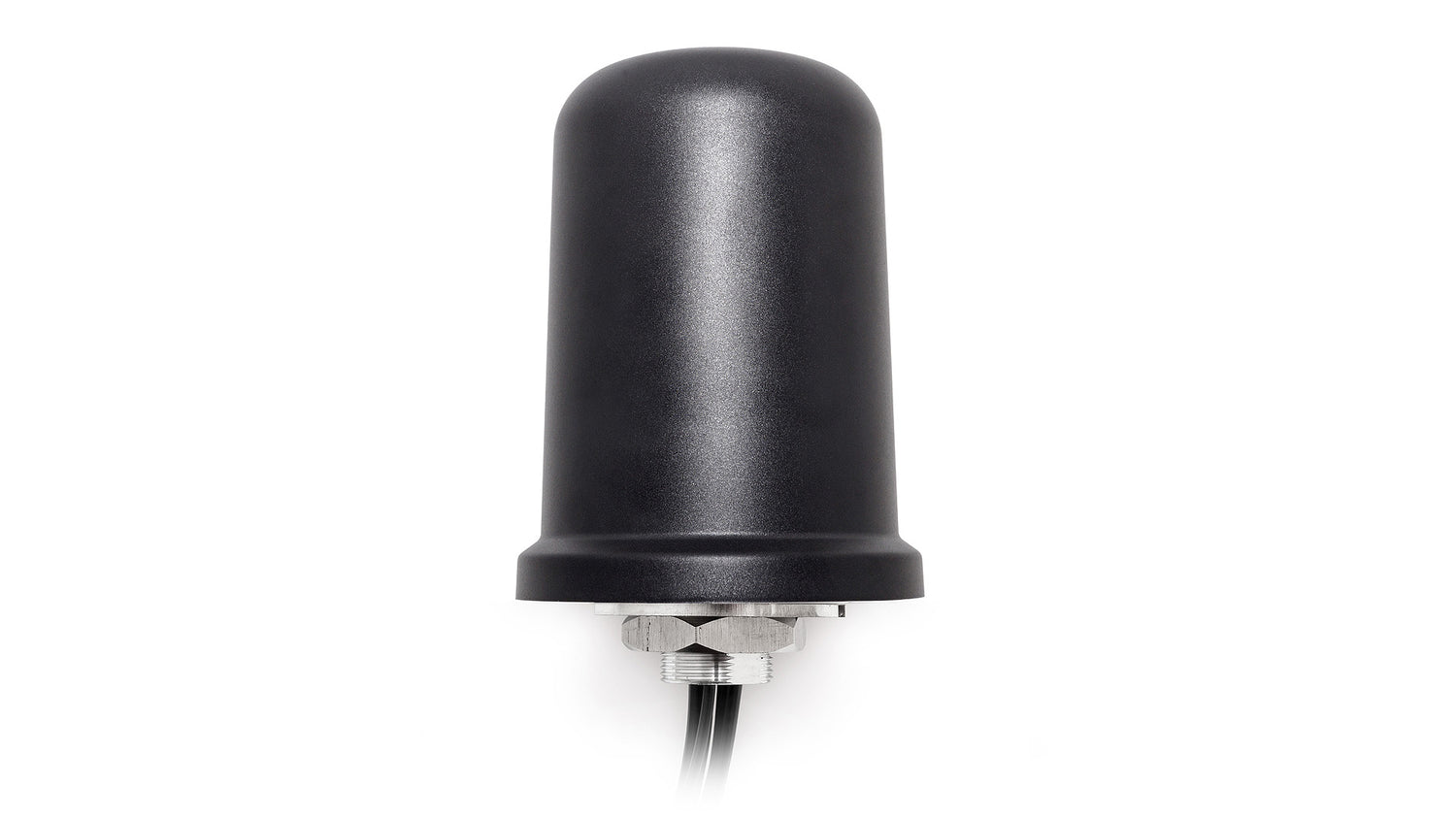

Diese robuste 5-in-1-Antenne ist für eine zuverlässige und stabile Konnektivität ausgelegt und kombiniert vier 5G NR MIMO-Elemente mit einer dedizierten GNSS/GPS-Antenne. Sie bietet eine leistungsstarke Abdeckung über 5G, 4G LTE, 3G und 2G Bänder und gewährleistet schnelles und reaktionsschnelles mobiles Breitband für anspruchsvolle Anwendungen. Die Antenne ist ideal für den öffentlichen Sicherheitsbereich, Transport, industrielle IoT, Flottenmanagement und GPS-basierte Lösungen und bietet Unabhängigkeit von der Grundfläche sowie ein robustes, wetterfestes Design für dauerhafte Installationen in anspruchsvollen Umgebungen.
Konnektivitäten
4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
Anschluss & Kabel
-
Anschlusstyp: SMA-Stecker
-
Kabellänge: 300cm
-
Kabeltyp: LL195
Installation / Umwelt

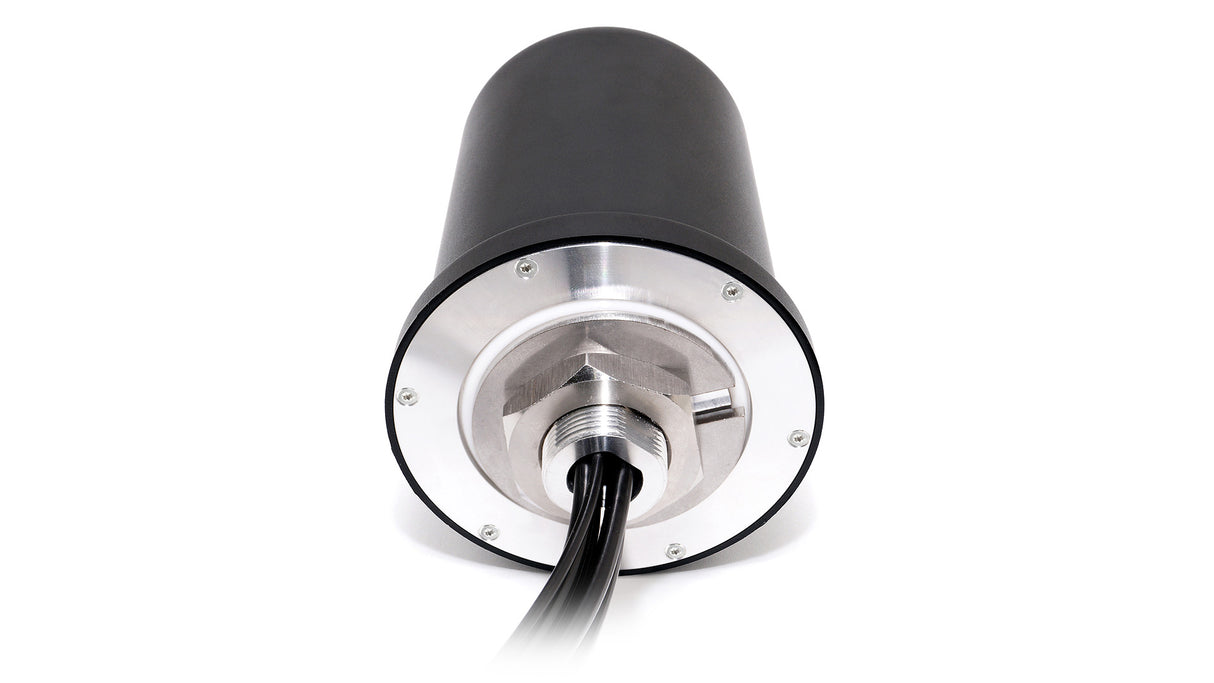

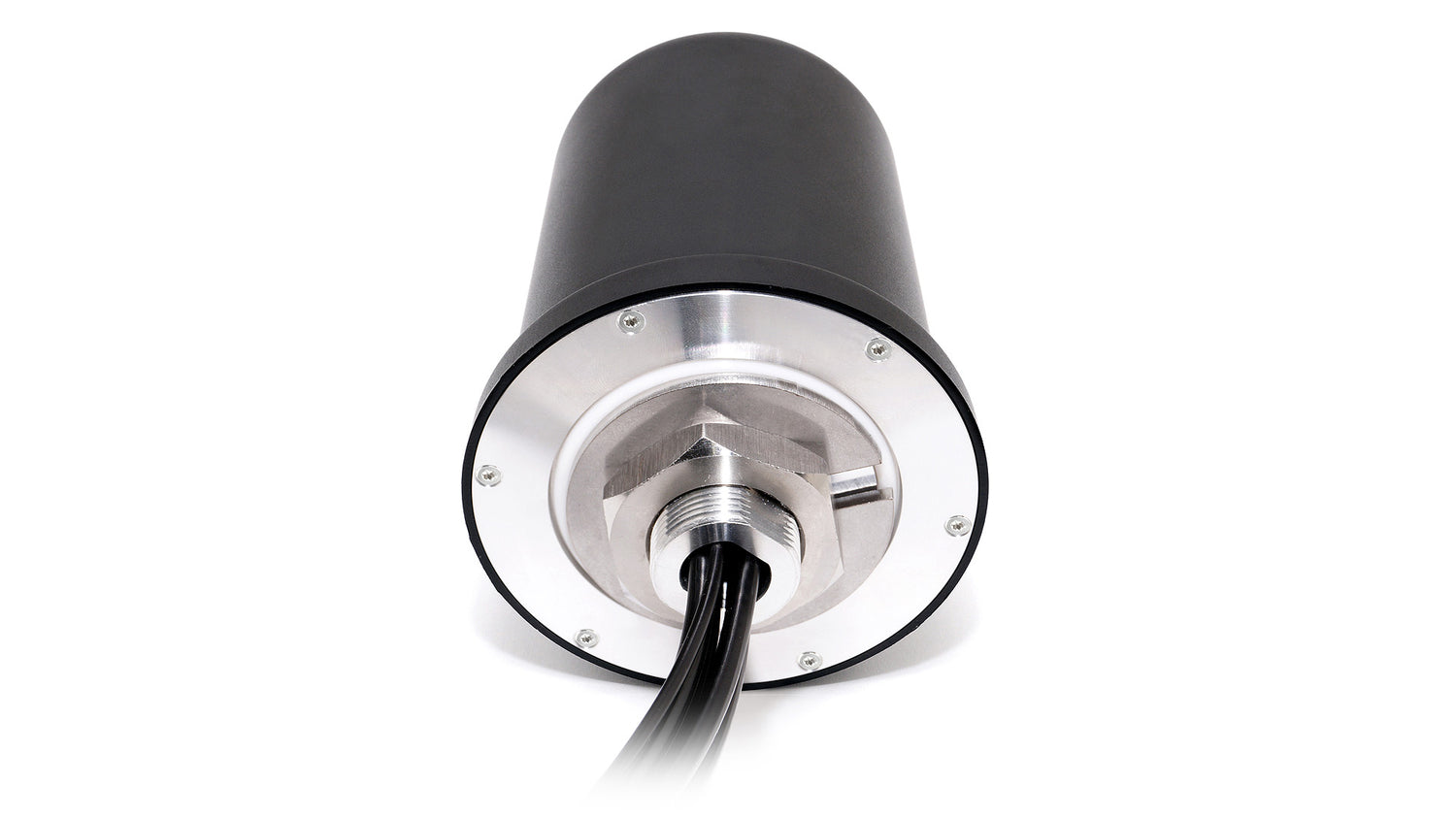

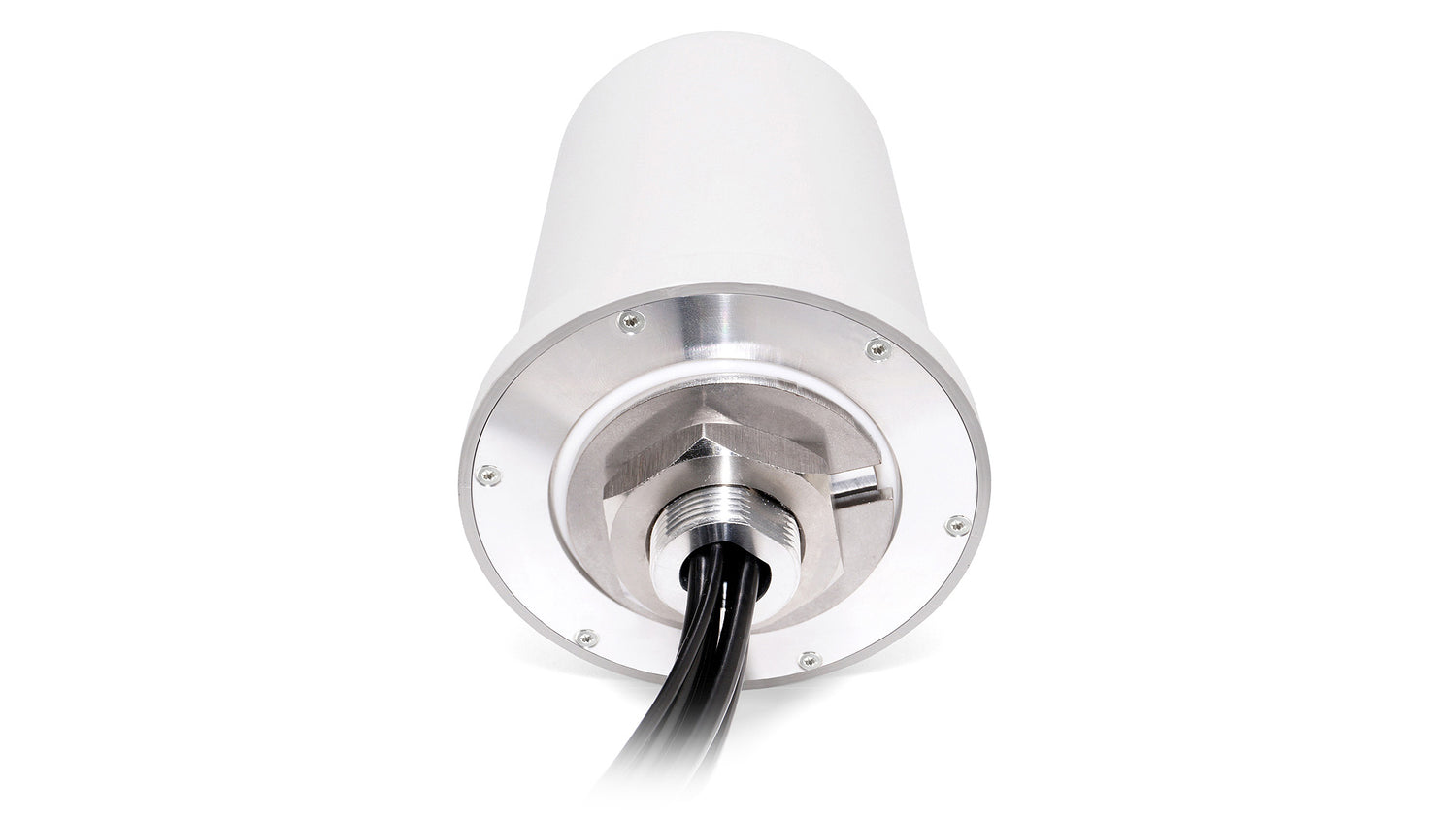

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine wärmebeständigen Eigenschaften bekannt ist, sowie einer Aluminiumlegierungsbasis für maximale Haltbarkeit. Die Unabhängigkeit von der Grundfläche und die Schraubbefestigungstechnologie ermöglichen eine feste Verriegelung der Antenne auf ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,5 bis ~-16,8
VSWR: ~3,7:1 bis ~1,4:1
Effizienz (%): ~31,0 bis ~42,5
Spitzenverstärkung (dBi): ~1,2 bis ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,6 bis ~-16,0
VSWR: ~3,7:1 bis ~1,5:1
Effizienz (%): ~31,2 bis ~42,4
Spitzenverstärkung (dBi): ~1,2 bis ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,4 bis ~-16,7
VSWR: ~3,7:1 bis ~1,4:1
Effizienz (%): ~31,5 bis ~41,6
Spitzenverstärkung (dBi): ~1,3 bis ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5,7 bis ~-16,8
VSWR: ~3,5:1 bis ~1,5:1
Effizienz (%): ~31,2 bis ~42,5
Spitzenverstärkung (dBi): ~1,6 bis ~4,6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 5 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Außerbanddämpfung (dB): 32
Datenblatt PDF herunterladen
