Beschreibung
Diese robuste 5-in-1-Antenne bietet herausragende Leistung für die nächste Generation von Konnektivitäten und kombiniert duale 5G NR MIMO, duale W-lan 6E/7 MIMO und GNSS-Navigation in einem einzigen, robusten Schraubbefestigungsgehäuse. Das ultrabreite Frequenzband sorgt für zuverlässigen Betrieb über mehrere drahtlose Standards hinweg und macht sie ideal für anspruchsvolle Anwendungen wie öffentliche Sicherheit, Transport, industrielle Automatisierung und Flottenmanagement. Das kuppelförmige Gehäuse ist für extreme Außenbereiche ausgelegt und bietet maximalen Schutz gegen Wasser, Staub und Stöße mit den Schutzklassen IP67, IP69 und IK09. Typische Einsatzbereiche sind Terminals, Router, Rettungsdienste, IoT-Geräte, Asset-Tracking und Echtzeit-Video-Streaming.
Konnektivitäten
2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2.4-5.0-6.0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckertyp: SMA-Stecker (männlich)
- Kabellänge: 300 cm
- Kabeltyp: LL195 (5G/W-lan), LL100 (GNSS)
Installation / Umweltbedingungen

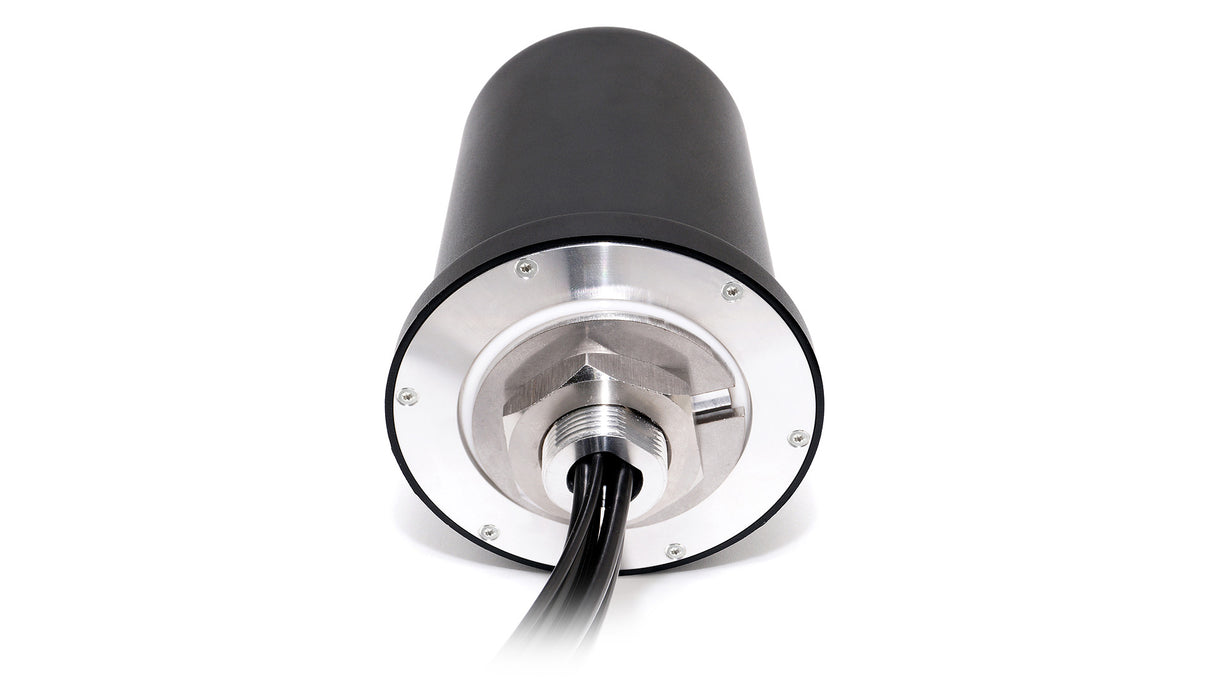

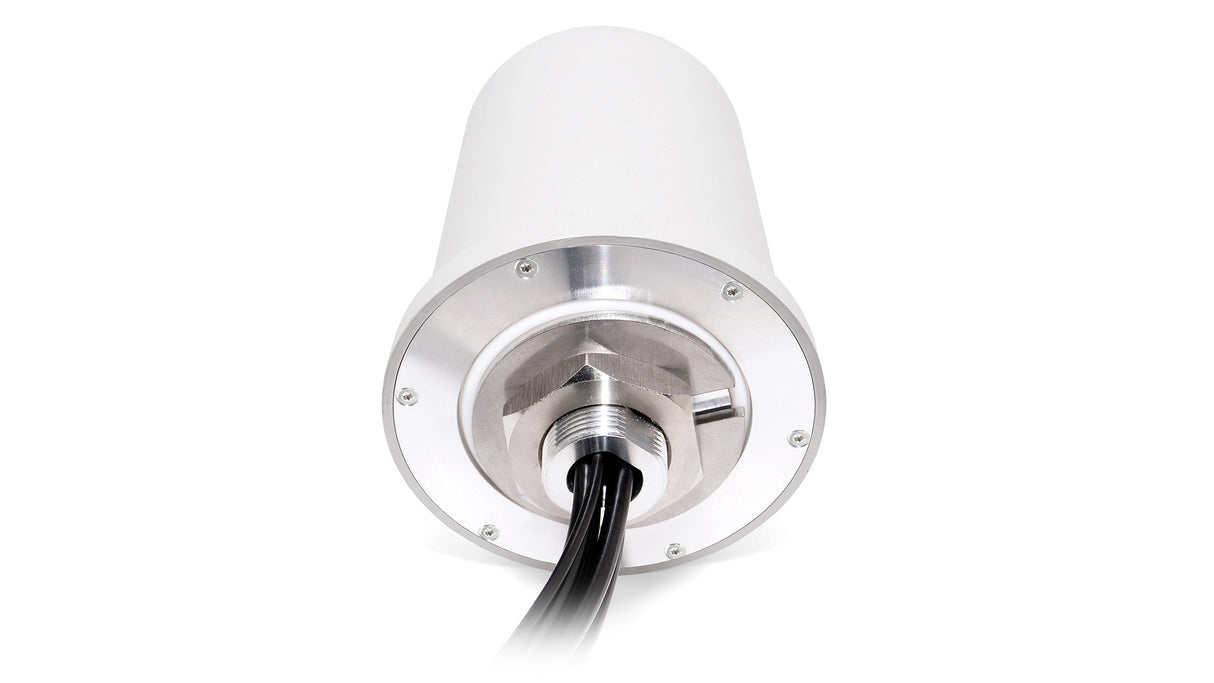

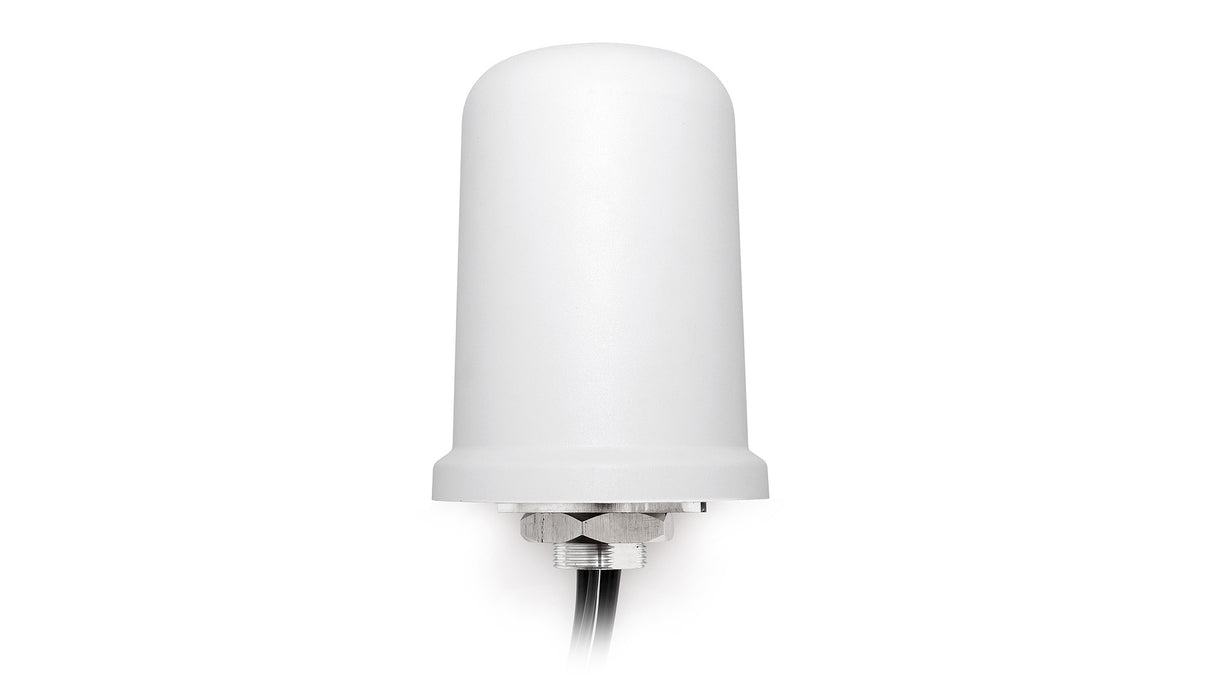

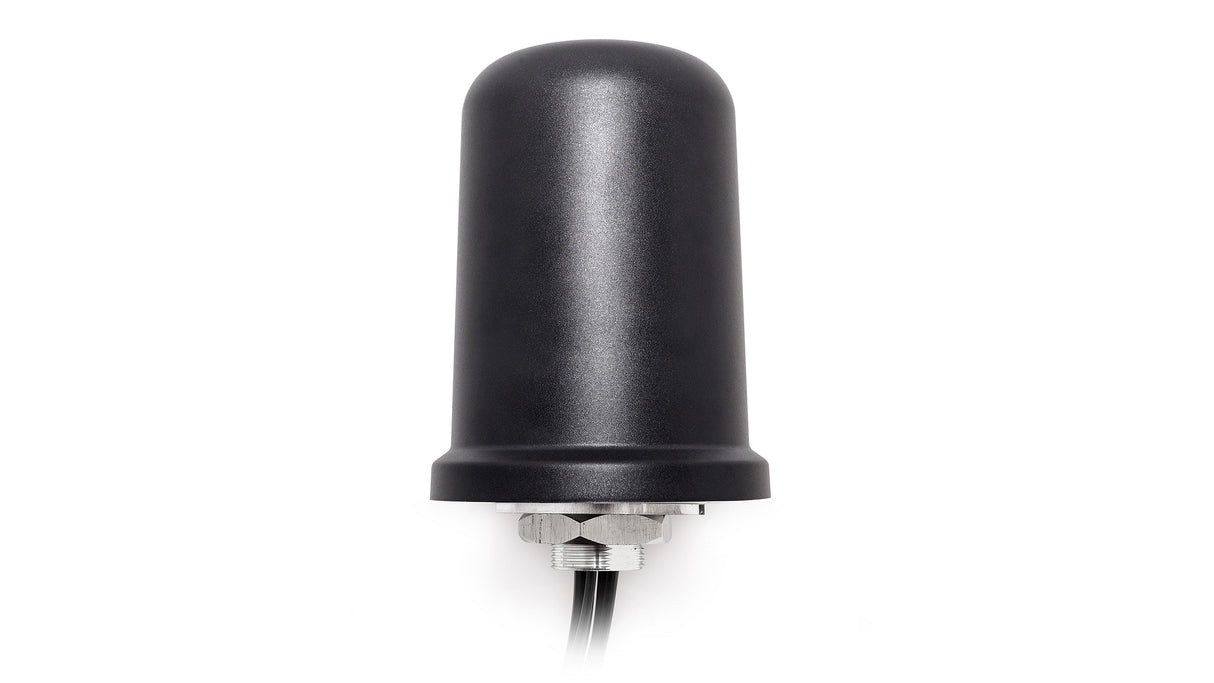

Die robuste 2J7186BGFa ist ideal für extreme Außenbereiche mit IP67-, IP69- und IK09-Schutzklassen, die maximalen Schutz gegen Wasser, Staub und Stöße bieten. Die Antenne hat eine kuppelförmige Bauform und misst Ø 96 x H 130 mm. Das Gehäuse besteht aus robustem ASA-Material, und die Antennenbasis ist aus einer leichten Aluminiumlegierung gefertigt.
Alle Kabel verbinden sich über SMA-Stecker (männlich) und werden mit 300 cm langen LL195-Kabeln für die dualen 5GNR/2.4/5.0/6.0 Konnektivitäten und 300 cm langen LL100-Einzelkabeln für die GNSS-Konnektivität geliefert. Alle Konnektivitäten führen durch die Schraubbefestigung an der Antennenbasis. Wir bieten auch eine große Auswahl an alternativen Steckern und Kabeln, um alle Anpassungsbedürfnisse zu erfüllen. Es ist wichtig, die richtige Antenne für den Einsatz auszuwählen, und unsere erfahrenen Ingenieure stehen für Installationsunterstützung, individuelle Anpassungen und Antennenauswahl zur Verfügung.
Alle unsere Produkte sind umweltbewusst konzipiert und werden ohne gefährliche Stoffe hergestellt, mit vollständiger REACH- und RoHS-Konformität.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 5G
Position: Extern
LPWAN & IoT Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 x H 130 mm
Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,5, ~-12,2, ~-15,2, ~-14,2
VSWR: ~3,7:1, ~2,0:1, ~1,5:1, ~1,6:1
Effizienz (%): ~31,0, ~41,6, ~41,6, ~36,9
Spitzenverstärkung (dBi): ~1,3, ~3,4, ~4,7, ~4,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-5,6, ~-12,7, ~-15,3, ~-16,0
VSWR: ~3,7:1, ~1,9:1, ~1,5:1, ~1,5:1
Effizienz (%): ~31,2, ~41,4, ~42,4, ~33,1
Spitzenverstärkung (dBi): ~1,2, ~3,6, ~4,6, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35
Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,9:1, ~1,6:1, ~1,9:1
Effizienz (%): ~58, ~64, ~65
Spitzenverstärkung (dBi): ~5,6, ~5,5, ~3,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz (MHz): 2410-2490, 4920-5925, 5925-7125
VSWR: ~1,9:1, ~1,6:1, ~1,6:1
Effizienz (%): ~58, ~64, ~63,1
Spitzenverstärkung (dBi): ~5,6, ~5,5, ~3,6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GPS/GLONASS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575,42, 1598-1610
VSWR: <=1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Ausserhalb des Bandes Unterdrückung (dB): 32
