2J  |  Artikelnummer: 2J7225MG

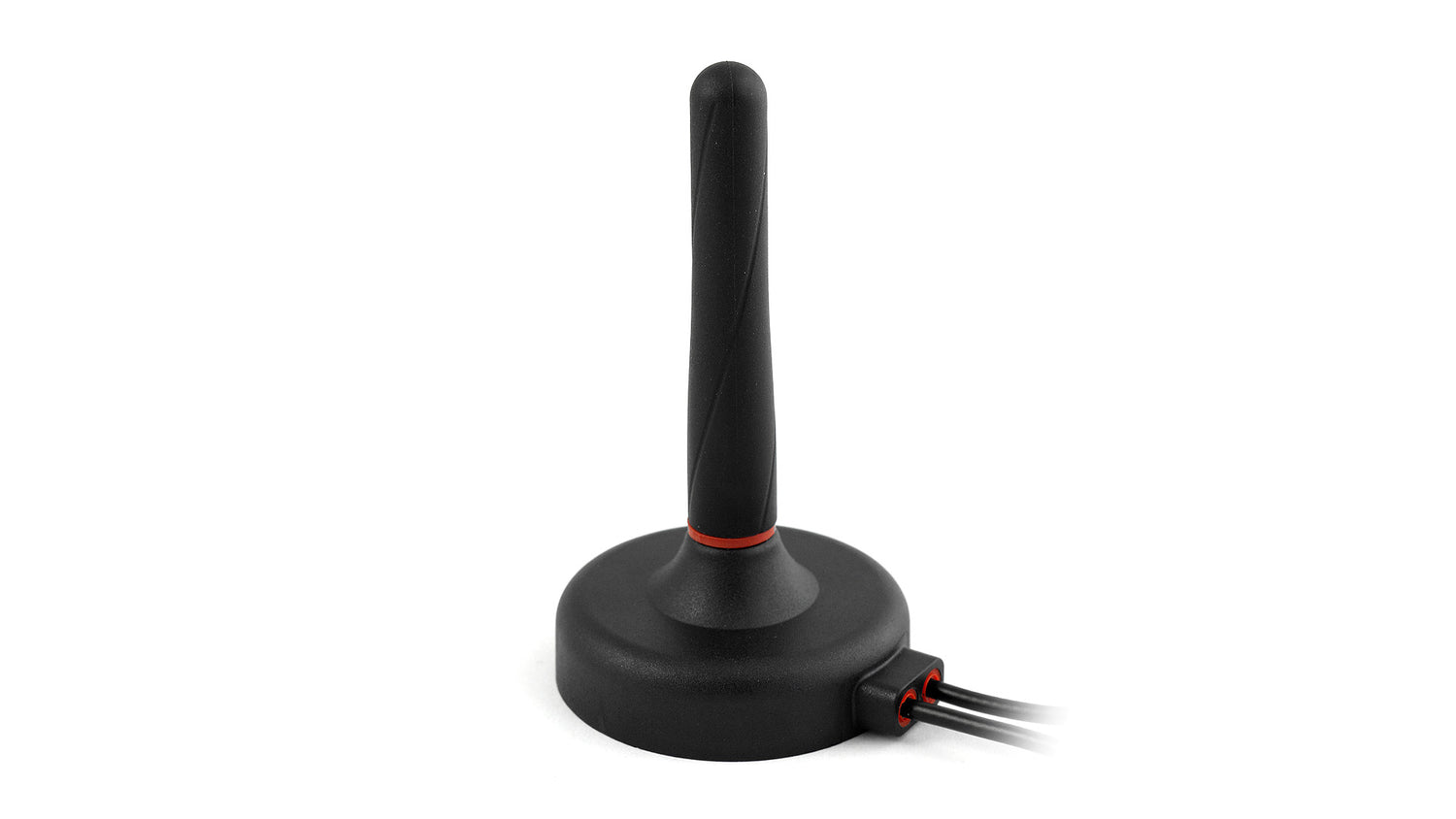

2J7225MG GNSS, ISM magnetische Montageantenne

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leistungsstarke Antenne mit Magnetischer Halterung kombiniert GNSS- und ISM-Technologien für zuverlässige Positionsbestimmung und Datenübertragung. Ihr robustes Design ist ideal für anspruchsvolle Umgebungen und eignet sich für Anwendungen wie Logistik, Smart Cities, Flottenmanagement, autonomes Fahren und mehr. Die Antenne unterstützt GPS, GLONASS, Galileo, QZSS und 169 MHz ISM/ERMES-Bänder und gewährleistet vielseitige Konnektivität für eine breite Palette industrieller und kommerzieller Einsätze.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
169MHz/ERMES/VHF


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Montage: Magnetische Halterung
Typ: Kombination
Position: Außen
Satellitennavigation: GNSS
LPWAN- & IoT-Kommunikation: ISM, ERMES

Abmessungen: Ø 54 × 95,4 mm

Konnektivität 1 - 169 MHz ISM (ERMES)

Standards: ERMES, ISM, VHF
Frequenz: 169,4-169,8 MHz
VSWR: ~1,7:1
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 26 @ 3V / 27 @ 5V
Sägefiltertyp: Kein Filter
Spannung (V): 2,7 - 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7225MG","title":"GPS/GLONASS/Galileo und 169 MHz ISM-ERMES Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69","dimensions_mm":"Ø 54 x 95.4","elements":[{"elementID":"ISM 169 MHz","type":"ISM","technologies":["ERMES","ISM","VHF"],"frequencies":[{"range_mhz":"169.4-169.8","returnLoss_db":"~-11.7","vswr":"~1.7:1","efficiency_percent":null,"peakGain_dbi":"~0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-15","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~26 (3V) / ~27 (5V)","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"~-15","vswr":"~1.4:1","efficiency_percent":null,"peakGain_dbi":"~26 (3V) / ~27 (5V)","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"ISM 169 MHz","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":3000}]}
