2J  |  Artikelnummer: 2J7541MG

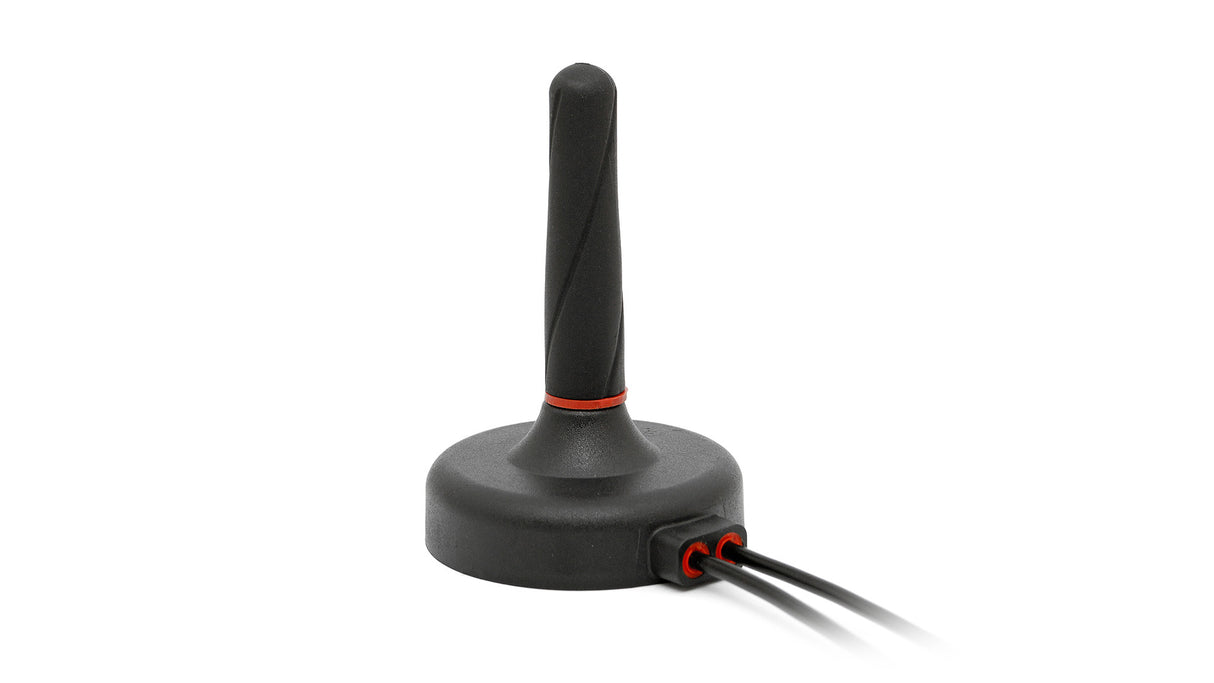

2J7541MG 4G/LTE, GNSS Magnetfußantenne IP67/IP69K

€23,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungs-Kombinationsantenne ist für zuverlässige Konnektivität in anspruchsvollen Umgebungen konzipiert. Sie unterstützt sowohl 4G/LTE-Mobilfunk als auch GNSS (GPS, Galileo, GLONASS, QZSS) Technologien und ist somit ideal für Anwendungen wie Asset Tracking, Flottenmanagement, Telematik und industrielles IoT. Die Magnetische Halterung ermöglicht eine schnelle und sichere Montage auf Metalloberflächen, während das robuste Gehäuse Langlebigkeit unter rauen Außenbedingungen gewährleistet. Mit IP67- und IP69K-Schutz ist diese Antenne bestens geeignet für den Einsatz in der Automobilindustrie, im Transportwesen und bei mission-kritischen Einsätzen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Mobilfunk-Technologien: 4G/LTE
Position: Außen
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 54 × 80 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.1:1, ~1.6:1, ~1.5:1
Effizienz (%): ~57, ~53, ~46
Spitzenverstärkung (dBi): ~1.3, ~2.0, ~2.6
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1.2:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 26 @ 3V / 27 @ 5V
Spannung (V): 2,7 – 5,5
Strom (mA): 15 - 25
Leistungsaufnahme (mW): 40 - 137

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7541MG","title":"4G LTE/3G/2G, GPS/Galileo Hochleistungs-Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69K","dimensions_mm":"Ø 54 × 80","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.6","vswr":"~2.1:1","efficiency_percent":"~57","peakGain_dbi":"~1.3","averageGain_db":"~-2.4"},{"range_mhz":"1710-2170","returnLoss_db":"~-13.0","vswr":"~1.6:1","efficiency_percent":"~53","peakGain_dbi":"~2.0","averageGain_db":"~-2.7"},{"range_mhz":"2500-2700","returnLoss_db":"~-15.2","vswr":"~1.5:1","efficiency_percent":"~46","peakGain_dbi":"~2.6","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~-20","vswr":"~1.2:1","efficiency_percent":null,"peakGain_dbi":"~27","averageGain_db":null},{"range_mhz":"1598-1610","returnLoss_db":"~-20","vswr":"~1.2:1","efficiency_percent":null,"peakGain_dbi":"~27","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"RG174","cableLength_mm":2000}]}
