2J  |  Artikelnummer: 2J7583B

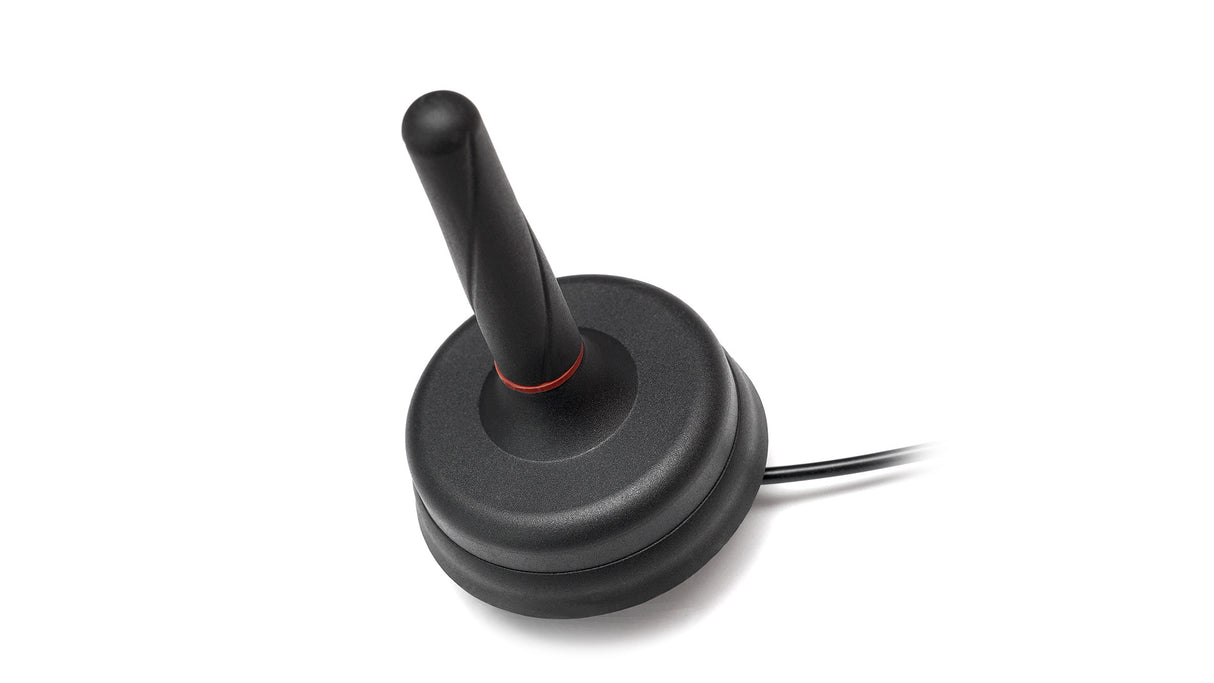

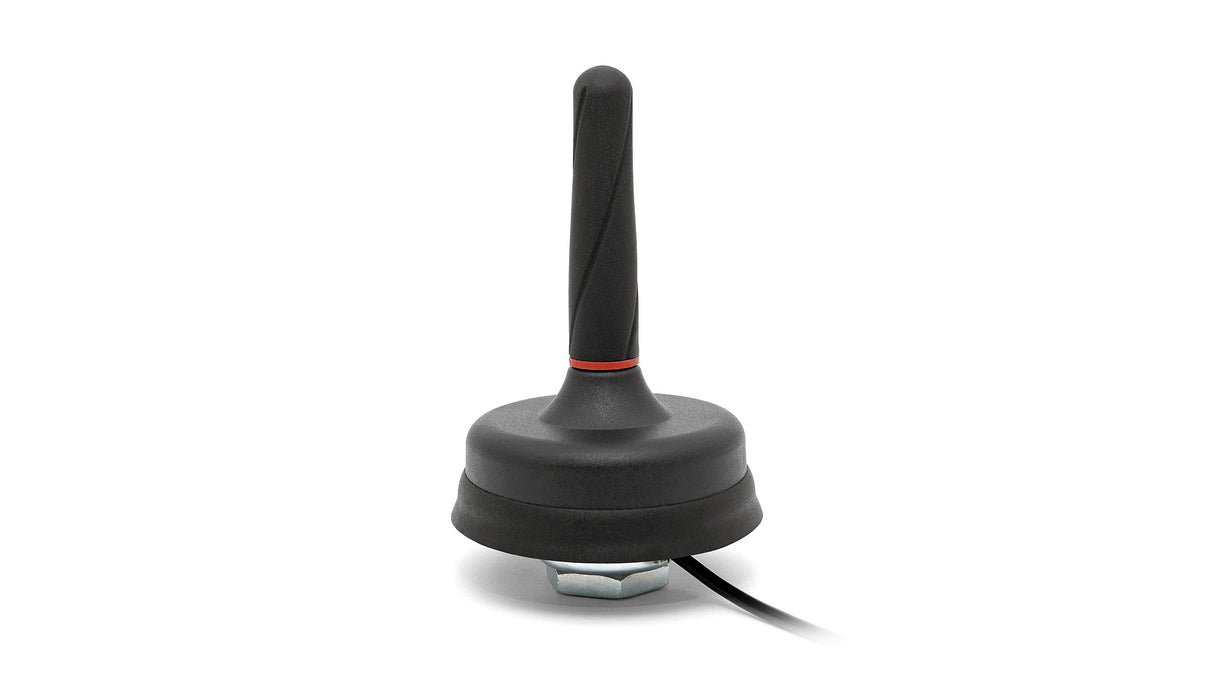

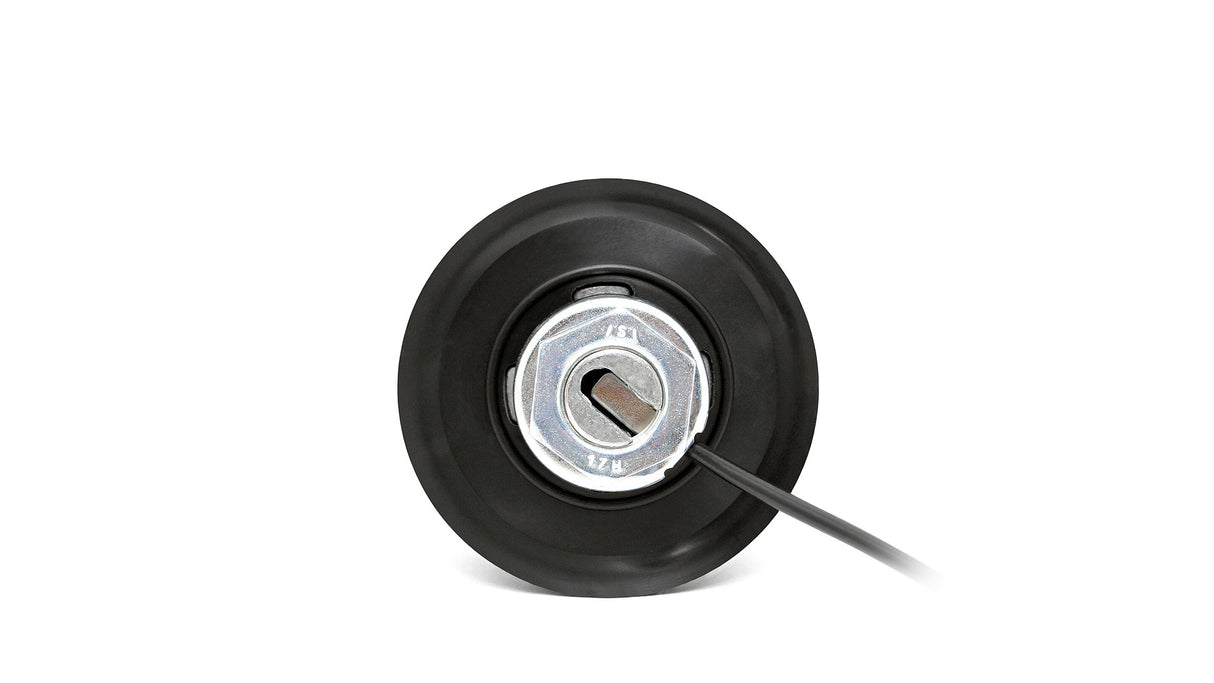

2J7583B 5G Schraubmontage Antenne Joystick SMA-M IP67 IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungs-Schraubbefestigungsantenne wurde für Anwendungen der nächsten Generation 5G NR entwickelt und bietet eine ultrabreite Abdeckung im Sub-6-GHz-Bereich (617–5925 MHz). Ihr robustes, wasserdichtes Gehäuse (IP67 und IP69) gewährleistet einen zuverlässigen Betrieb unter rauen Außenbedingungen, was sie ideal für Transport, Telematik, Gateways, Router, Smart Metering und Fernüberwachung macht. Die Antenne ist vollständig abwärtskompatibel mit 4G LTE, 3G und 2G Netzwerken und unterstützt eine breite Palette von Mobilfunkstandards für globale Konnektivitäten. Ihr omnidirektionales Strahlungsmuster sorgt für eine gleichmäßige 360-Grad-Signalqualität, während das kompakte, flache Design eine einfache Integration in verschiedene Geräte und Plattformen ermöglicht.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-Stecker (männlich)

Installation / Umwelt

Die 2J7583B 5GNR-Antenne misst Ø 60 × 81 mm, verfügt über eine Schraubbefestigung und ist abhängig von der Massefläche. Das Gehäuse besteht aus langlebigem ASA-Material (schwarz erhältlich) und hält Temperaturen von -40 °C bis +85 °C stand. Die Installation erfolgt einfach über den SMA-Stecker (männlich). Die 2J7583B wird ohne gefährliche Stoffe hergestellt und entspricht sowohl REACH als auch RoHS. Die Antenne ist wasserdicht mit einer IP67-Zertifizierung und zusätzlich IP69 für Wasserdichtigkeit gegen Hochdruckwasserstrahlen. Vollständig anpassbare Optionen mit großer Auswahl an Steckertypen, Kabellängen und Kabeltypen.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Monopol
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Befestigung: Schraubbefestigung
Typ: Einzel
Abmessungen: Ø 64 × 81,4 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-8,4, ~-13,6, ~-11,7, ~-8,1
VSWR: ~3,1:1, ~1,7:1, ~1,8:1, ~2,5:1
Effizienz (%): ~48,8, ~59,8, ~33,3, ~23,7
Spitzengewinn (dBi): ~1,1, ~3,6, ~1,9, ~1,2
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7583B","title":"Joystick 5GNR/4G LTE/3G/2G Hochleistungs IP67 IP69 Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 64 x 81.4","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-8.4","vswr":"~3.1:1","efficiency_percent":"~48.8","peakGain_dbi":"~1.1","averageGain_db":"~-3.4"},{"range_mhz":"1427-2690","returnLoss_db":"~-13.6","vswr":"~1.7:1","efficiency_percent":"~59.8","peakGain_dbi":"~3.6","averageGain_db":"~-2.3"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.7","vswr":"~1.8:1","efficiency_percent":"~33.3","peakGain_dbi":"~1.9","averageGain_db":"~-4.9"},{"range_mhz":"5150-5925","returnLoss_db":"~-8.1","vswr":"~2.5:1","efficiency_percent":"~23.7","peakGain_dbi":"~1.2","averageGain_db":"~-6.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
