2J  |  Artikelnummer: 2J7641BGF

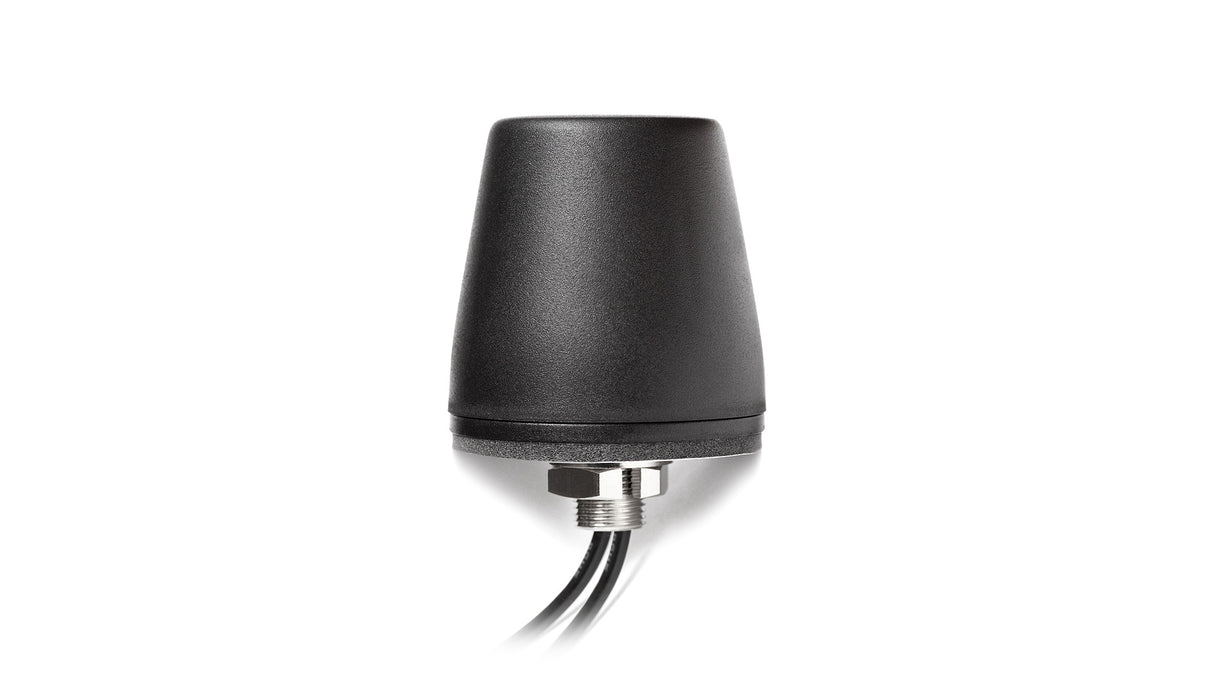

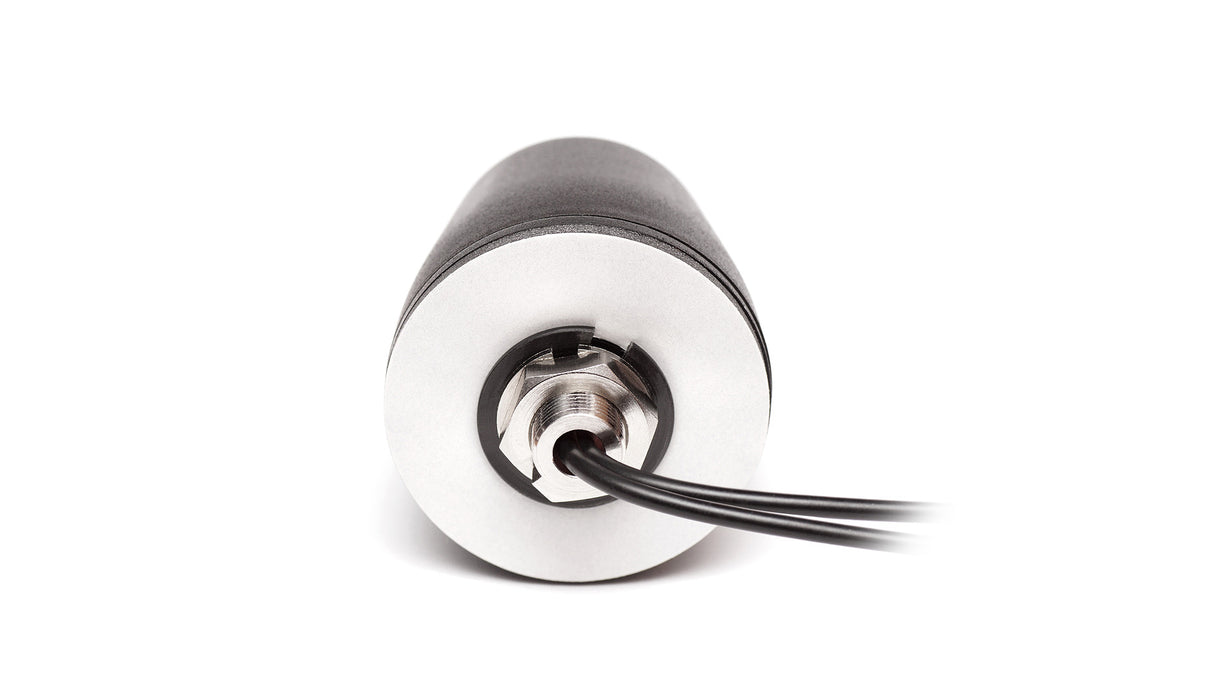

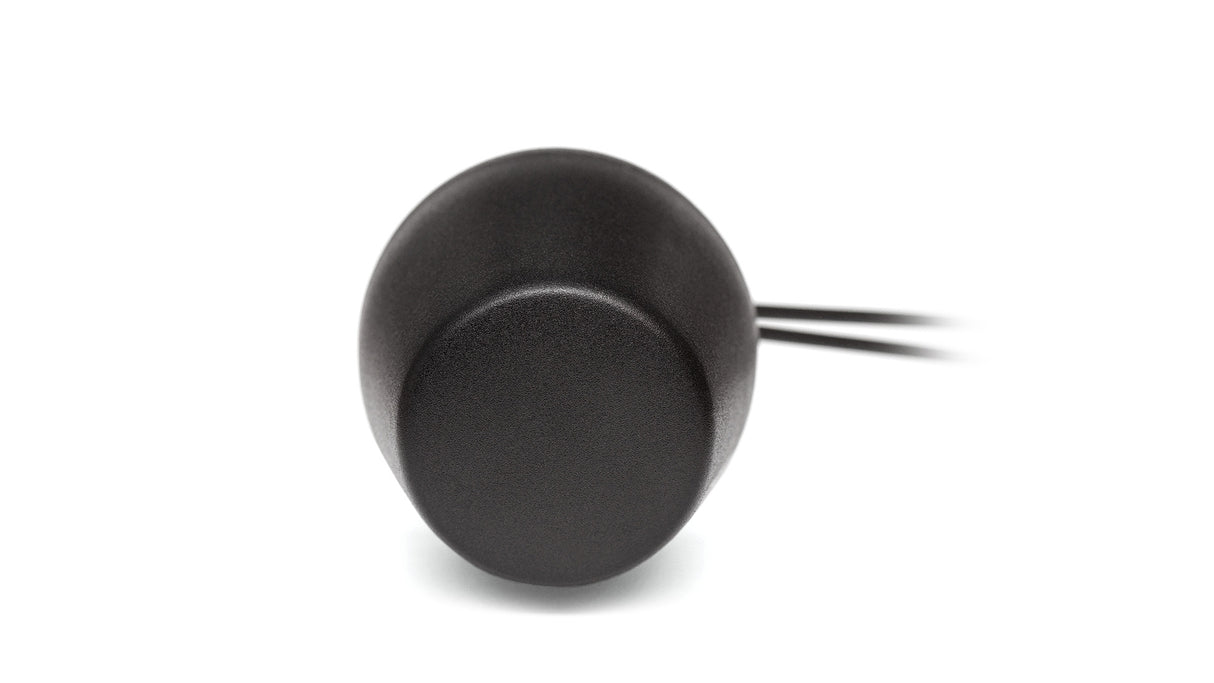

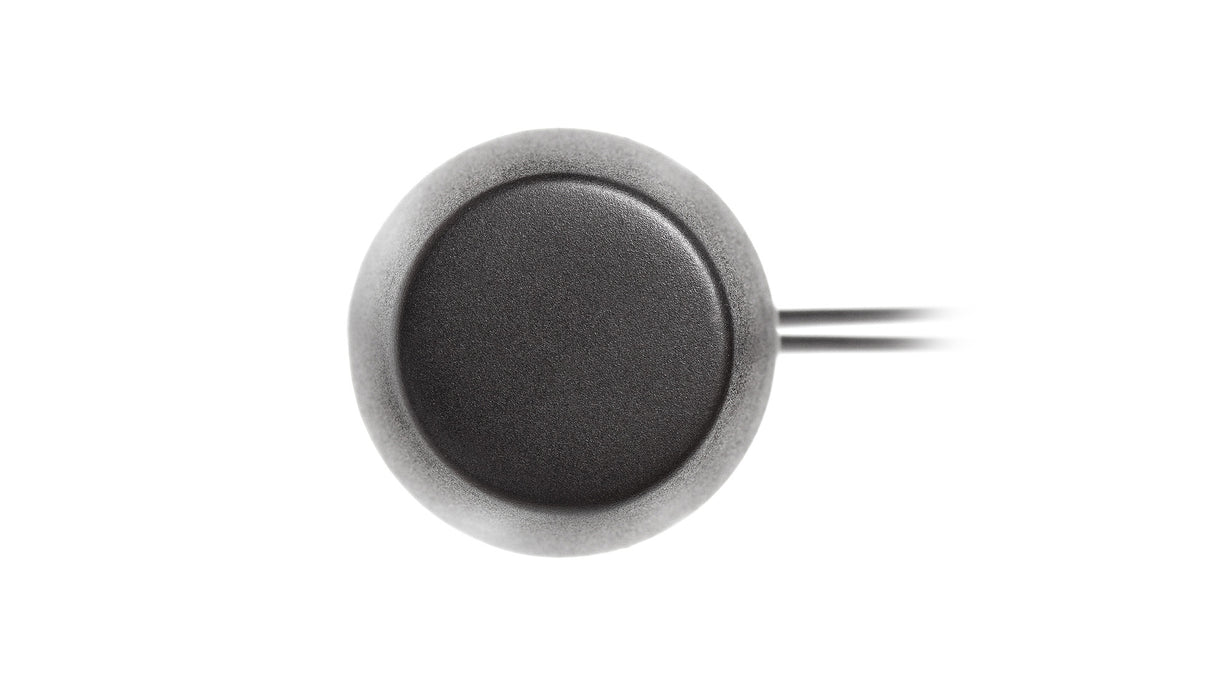

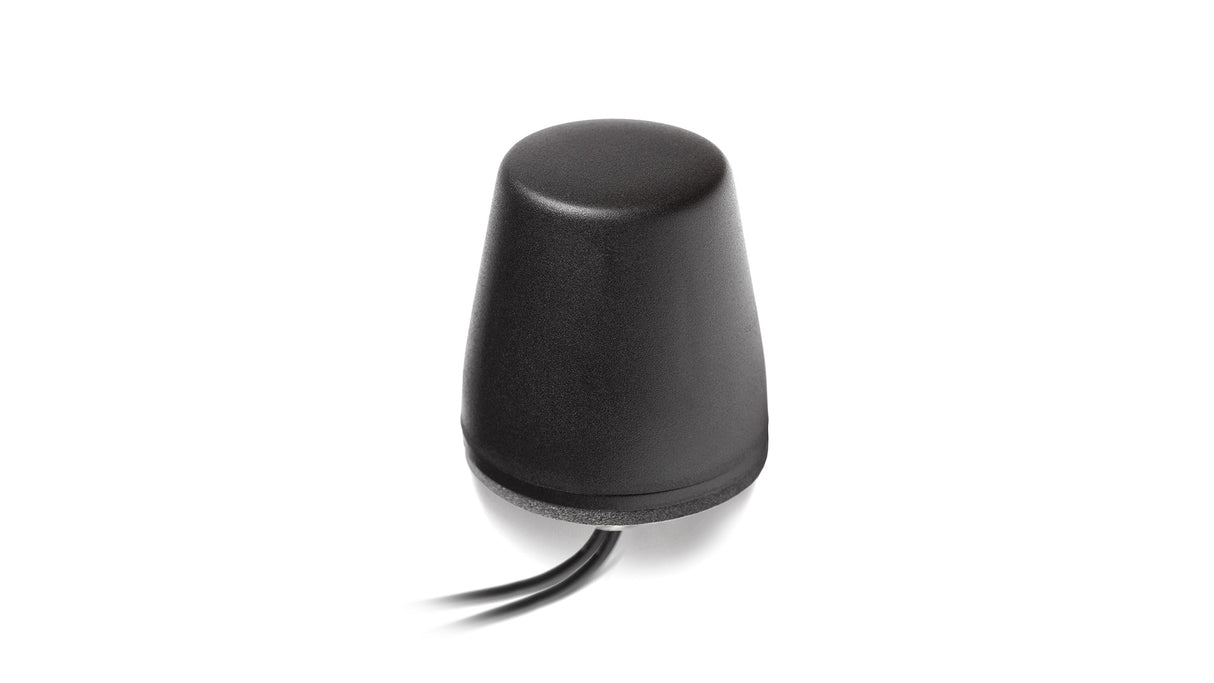

2J7641BGF 4G/LTE, GNSS Schraubmontage Antenne Mini-Shaker IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Antenne bietet zuverlässige 4G/LTE-Mobilfunk- und GNSS-Leistung in einem kompakten Formfaktor, was sie ideal für Installationen mit begrenztem Platz macht. Ihr bodenflächenunabhängiges Design ermöglicht eine flexible Montage auf verschiedenen Oberflächen, einschließlich Kunststoff- und Metallgehäusen. Das robuste Gehäuse mit IP67- und IP69-Schutz gewährleistet Haltbarkeit in rauen Außenumgebungen, während die UV-beständigen Materialien langfristige Zuverlässigkeit bieten. Die Antenne eignet sich für Anwendungen wie Flottenmanagement, vernetzte Fahrzeuge, öffentlichen Nahverkehr, Gateways, Router und standortbasierte Dienste.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 50 x 50,8 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,1:1, ~1,8:1, ~2,5:1
Effizienz (%): ~56,4, ~56,1, ~37,8
Spitzenverstärkung (dBi): ~2,6, ~3,2, ~1,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7641BGF","title":"Mini-Shaker 4G LTE/3G/2G, GPS/GLONASS/Galileo Flache Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 50 x 50.8","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["4G LTE","3G","2G","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.1","vswr":"~2.1:1","efficiency_percent":"~56.4","peakGain_dbi":"~2.6","averageGain_db":"~-2.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.5","vswr":"~1.8:1","efficiency_percent":"~56.1","peakGain_dbi":"~3.2","averageGain_db":"~-2.5"},{"range_mhz":"2500-2700","returnLoss_db":"~-7.5","vswr":"~2.5:1","efficiency_percent":"~37.8","peakGain_dbi":"~1.4","averageGain_db":"~-4.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"~\u003C=-15.0","vswr":"~\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"~\u003C=-15.0","vswr":"~\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"DACAR302","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"DACAR302","cableLength_mm":3000}]}
