2J  |  Artikelnummer: 2J7683B_3-300LL100-C20GRST

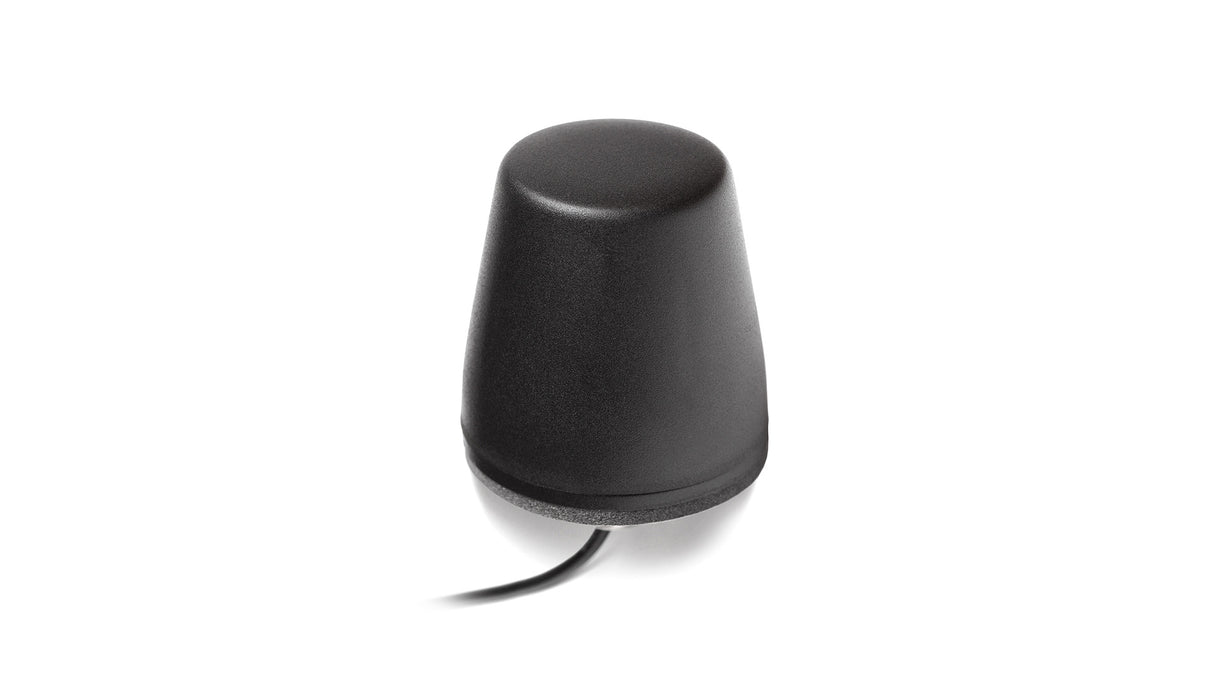

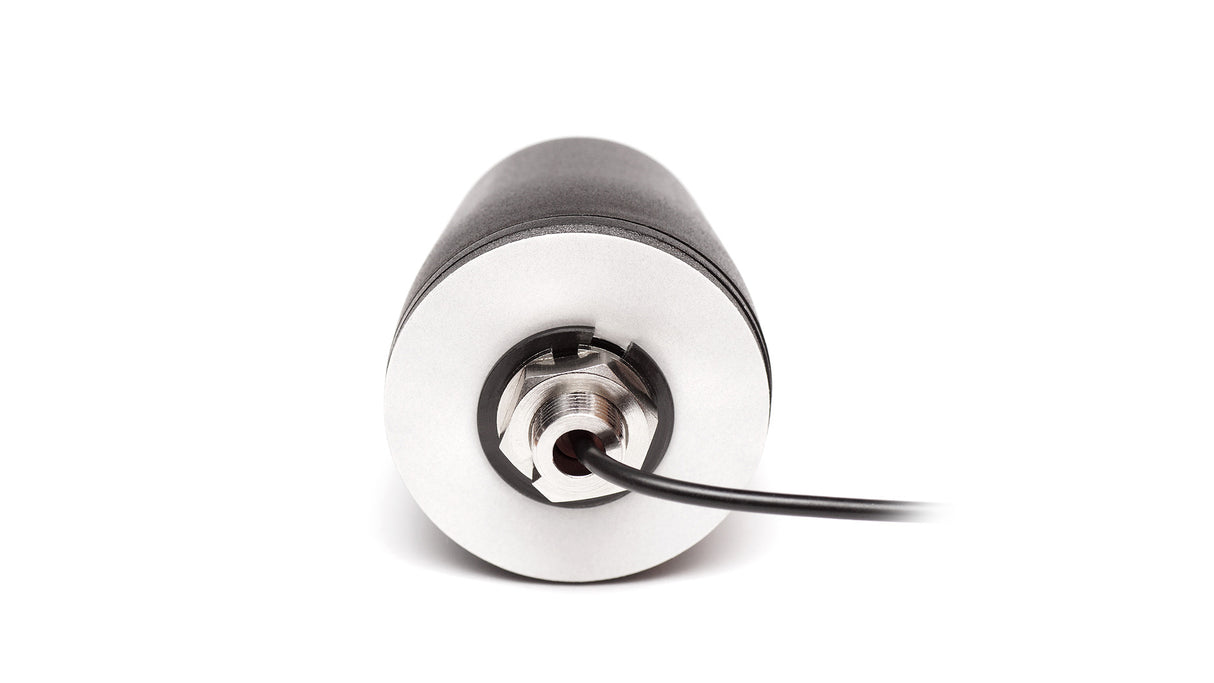

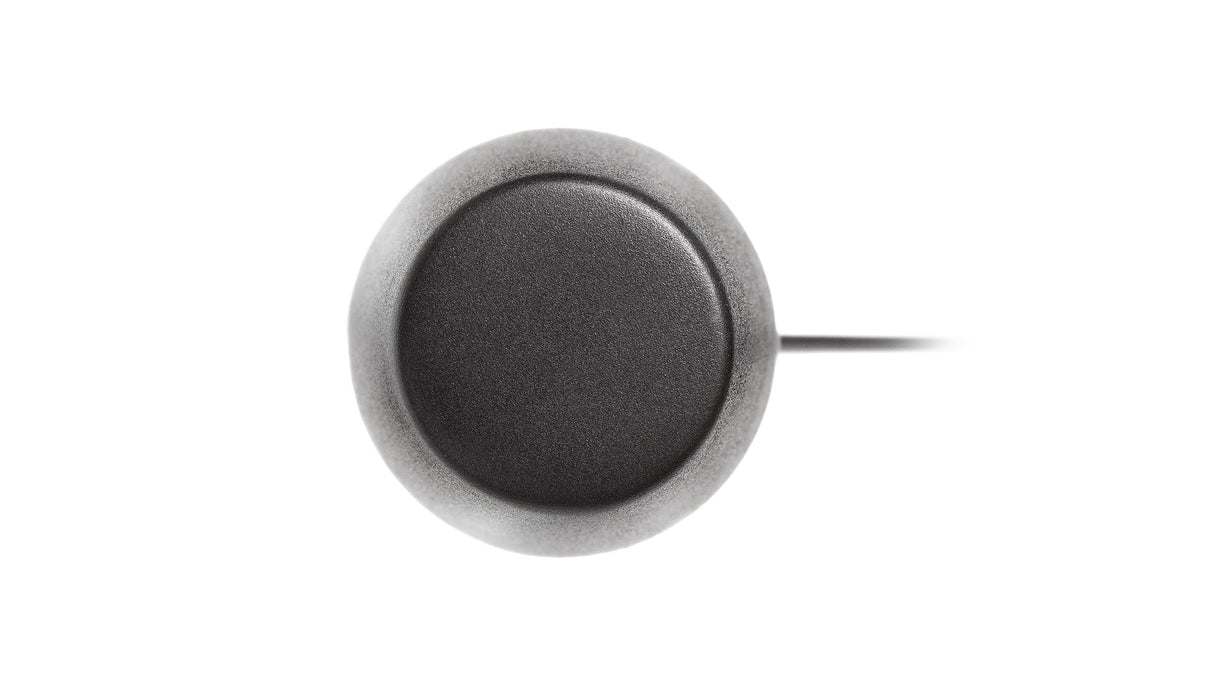

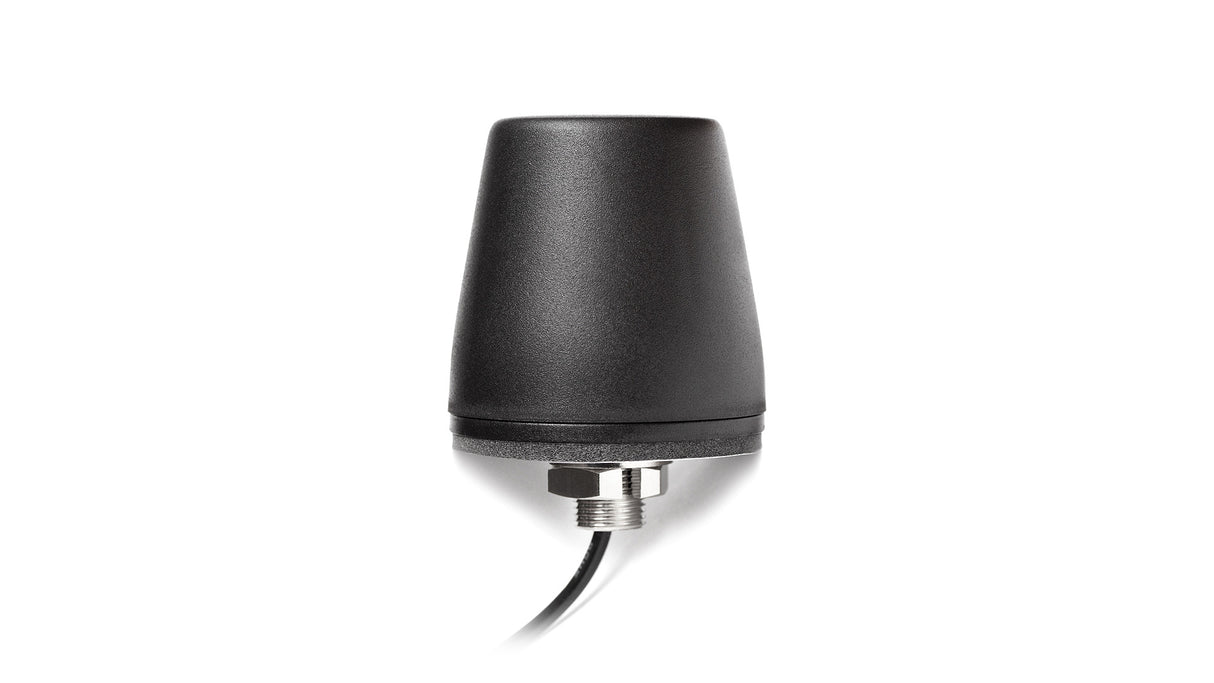

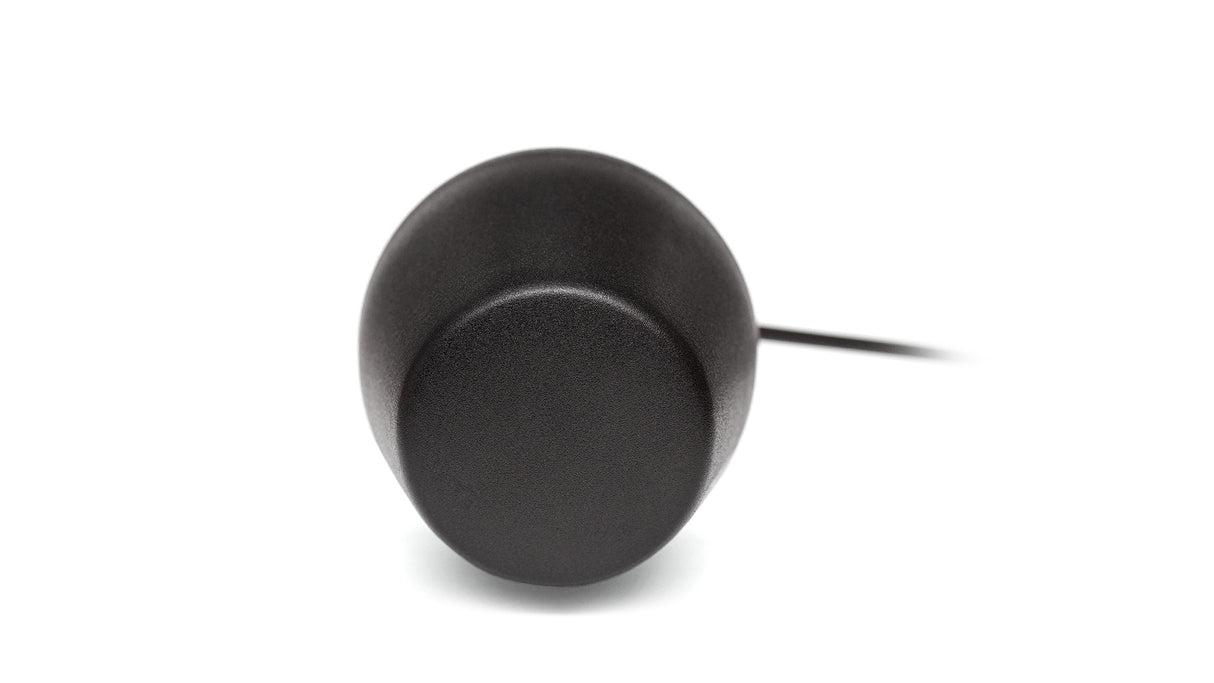

2J7683B 5G Schraubenmontage Antenne SMA-M 300cm

€11,89
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese flache Schraubbefestigungsantenne ist für zuverlässige 5G-, 4G-, 3G- und 2G-Konnektivität über ein breites Frequenzspektrum ausgelegt. Ihre robuste Bauweise und der IP67/IP69-Schutz machen sie ideal für anspruchsvolle Außen- und Industrieumgebungen. Die Antenne ist unabhängig von der Grundfläche und liefert eine hohe Leistung mit einem Spitzenverstärkungswert von bis zu 2,9 dBi, wodurch sie sich für Anwendungen wie Mobilfunknetze, IoT, Smart Cities, Flottenmanagement und mehr eignet.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Stecker & Kabel

  • Steckertyp: SMA-M
  • Kabellänge: 300 cm
  • Kabeltyp: LL100


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Mobilfunktechnologien: 5G
Standort: Außen
Befestigung: Schraubbefestigung
Typ: Einzel
Abmessungen: Ø 50 × 50,8 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G und 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9,7, ~-10,0, ~-10,8, ~-14,7
VSWR: ~2,3:1, ~2,1:1, ~2,0:1, ~1,6:1
Effizienz (%): ~48,1, ~45,9, ~25,2, ~22,5
Spitzenverstärkung (dBi): ~2,9, ~2,1, ~0,5, ~-1,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7683B","title":"Mini-Shaker 5GNR/4G/3G/2G Flache Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 50 x 50.8","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-9.7","vswr":"~2.3:1","efficiency_percent":"~48.1","peakGain_dbi":"~2.9","averageGain_db":"~-3.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-10.0","vswr":"~2.1:1","efficiency_percent":"~45.9","peakGain_dbi":"~2.1","averageGain_db":"~-3.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-10.8","vswr":"~2.0:1","efficiency_percent":"~25.2","peakGain_dbi":"~0.5","averageGain_db":"~-6.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.7","vswr":"~1.6:1","efficiency_percent":"~22.5","peakGain_dbi":"~-1.0","averageGain_db":"~-6.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":null,"cableLength_mm":null}]}
