2J  |  Artikelnummer: 2J7684BGF

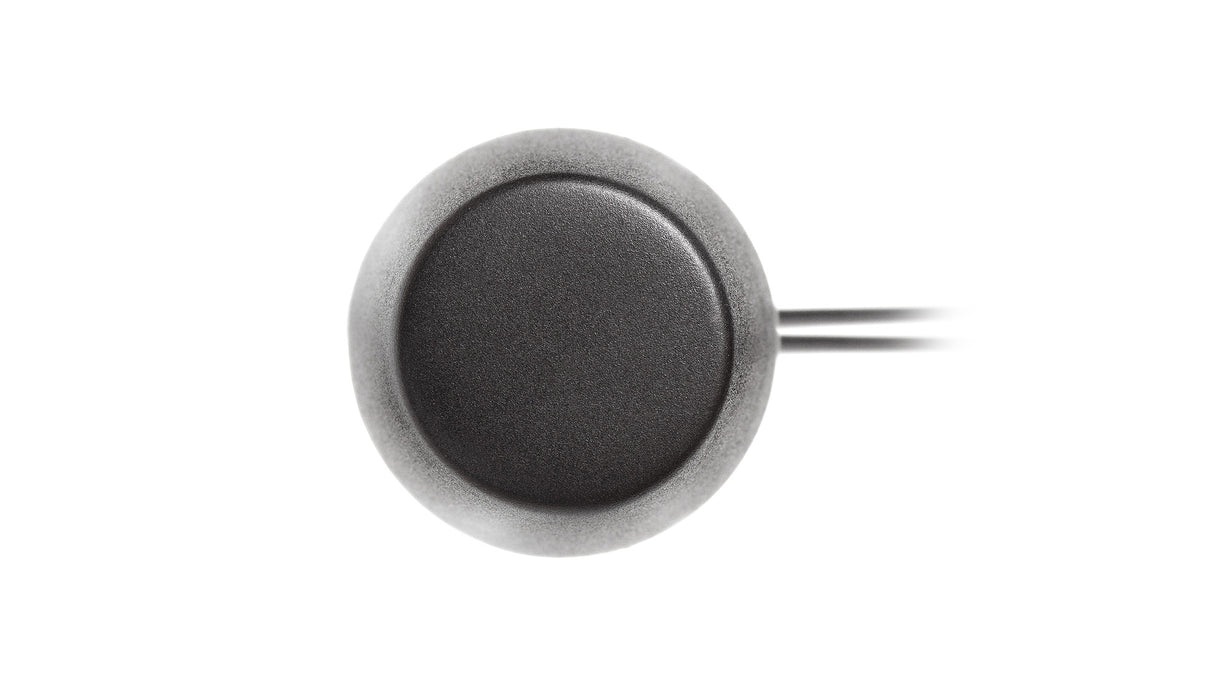

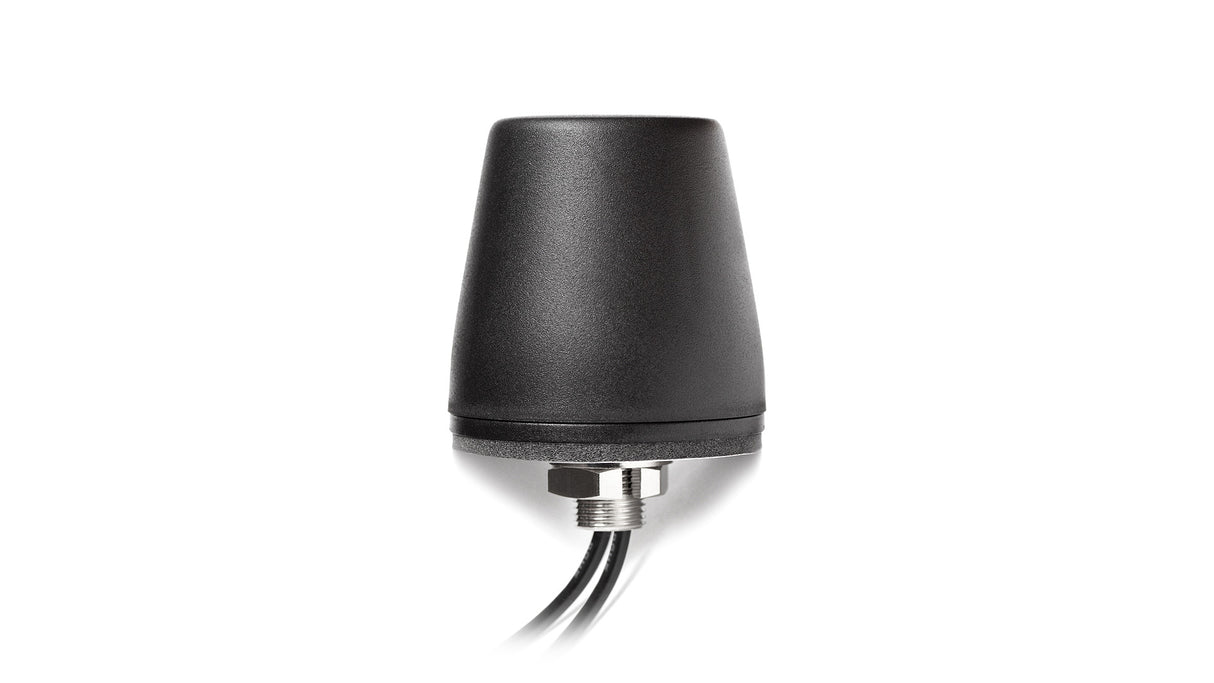

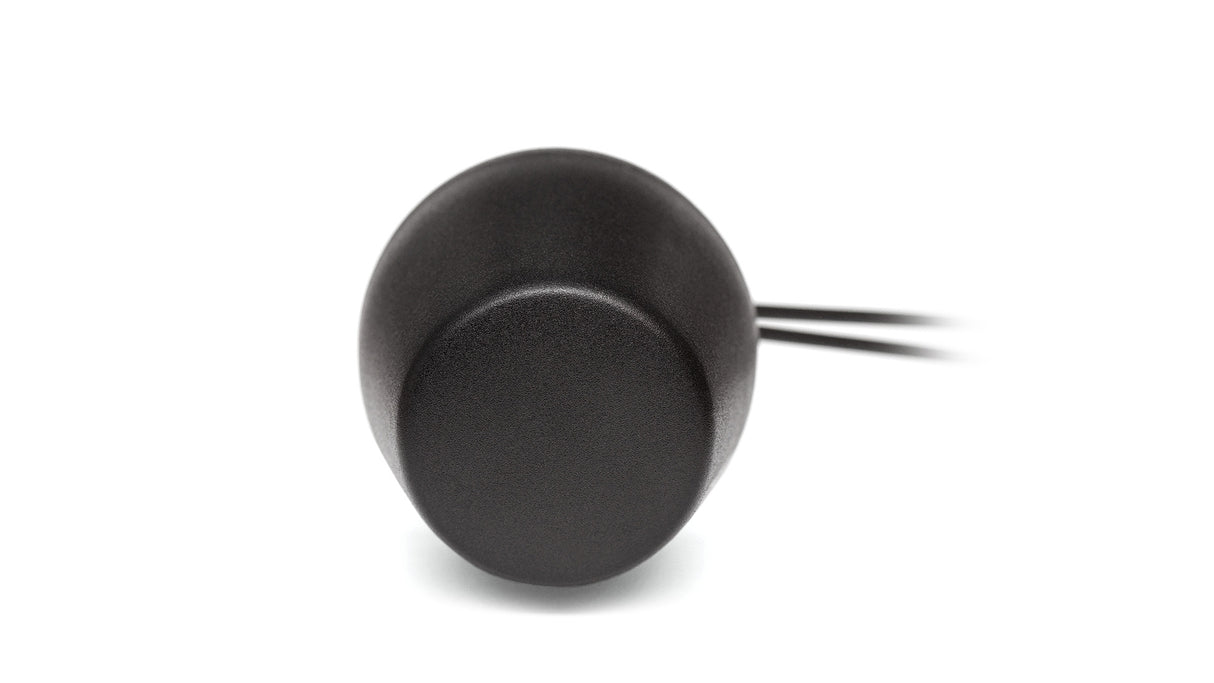

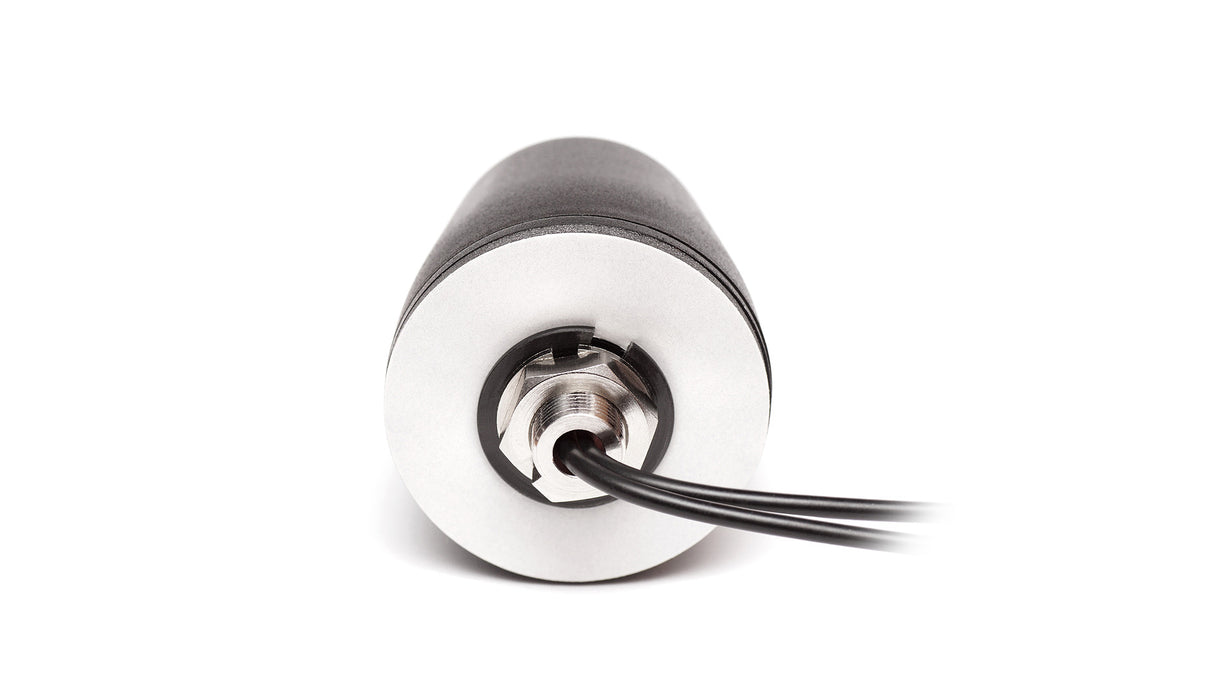

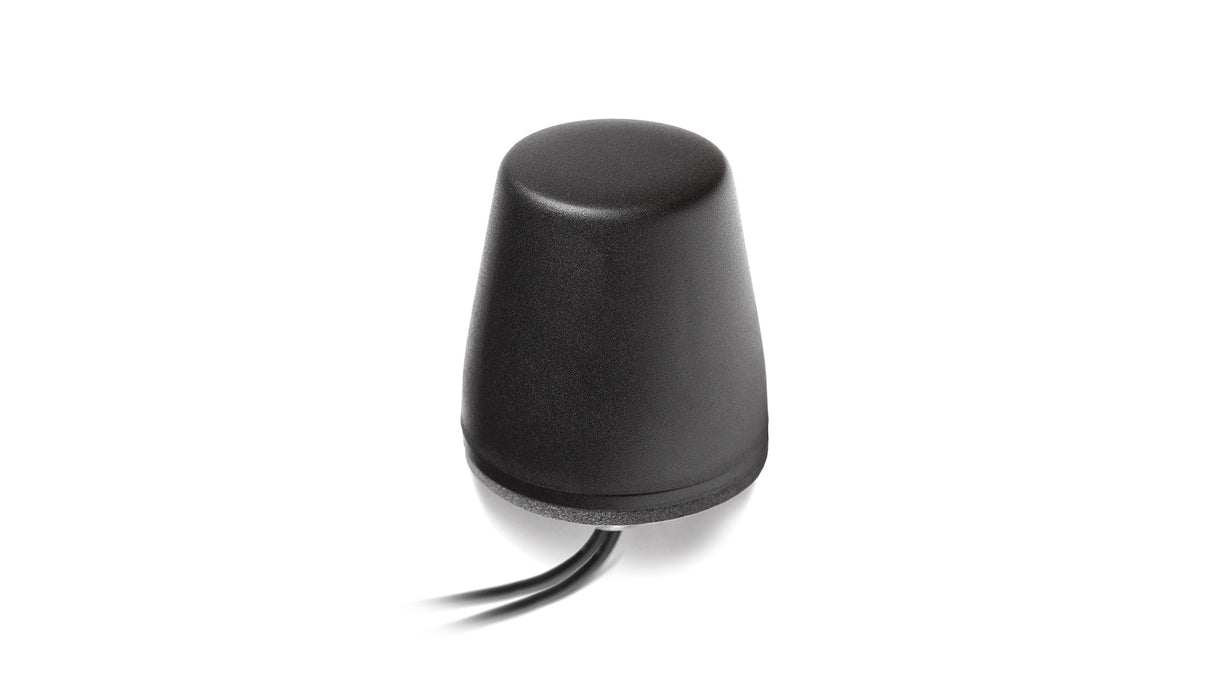

2J7684BGF 5G, GNSS Schraubmontage Antenne IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Ultra-Breitband-Kombinationsantenne ist für leistungsstarke 5G- und GNSS-Konnektivität in anspruchsvollen Umgebungen konzipiert. Ihr kompaktes Schraubbefestigungs-Design macht sie ideal für drahtlose IoT-, Tracking-, Automobil- und Transportanwendungen. Die Antenne ist unabhängig von der Massefläche und verfügt über ein robustes Gehäuse mit IP67- und IP69-Schutz, das einen zuverlässigen Betrieb selbst unter rauen Außenbedingungen gewährleistet. Mit aktivem GNSS-Support und vollständiger 4G LTE-Abwärtskompatibilität eignet sie sich für eine breite Palette von missionskritischen und industriellen Einsätzen.

Konnektivitäten

5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 5G
Position: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 50 x 50,8 mm

Konnektivität 1 - 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-9,6, ~-10,1, ~-11,0, ~-14,9
VSWR: ~2,3:1, ~2,1:1, ~2,0:1, ~1,5:1
Effizienz (%): ~47,1, ~44,9, ~24,2, ~21,5
Spitzengewinn (dBi): ~2,9, ~2,1, ~0,5, ~-1,0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktiver Gewinn (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7684BGF","title":"Mini-Shaker 5GNR/4G LTE/3G/2G und GPS/GLONASS Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 50 x 50.8","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-9.6","vswr":"~2.3:1","efficiency_percent":"~47.1","peakGain_dbi":"~2.9","averageGain_db":"~-3.5"},{"range_mhz":"1427-2690","returnLoss_db":"~-10.1","vswr":"~2.1:1","efficiency_percent":"~44.9","peakGain_dbi":"~2.1","averageGain_db":"~-3.7"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.0","vswr":"~2.0:1","efficiency_percent":"~24.2","peakGain_dbi":"~0.5","averageGain_db":"~-6.2"},{"range_mhz":"5150-5925","returnLoss_db":"~-14.9","vswr":"~1.5:1","efficiency_percent":"~21.5","peakGain_dbi":"~-1.0","averageGain_db":"~-6.8"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":null,"vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Stecker","cableType":"LL100","cableLength_mm":3000}]}
