2J  |  Artikelnummer: 2J7703BGF-RB-SP

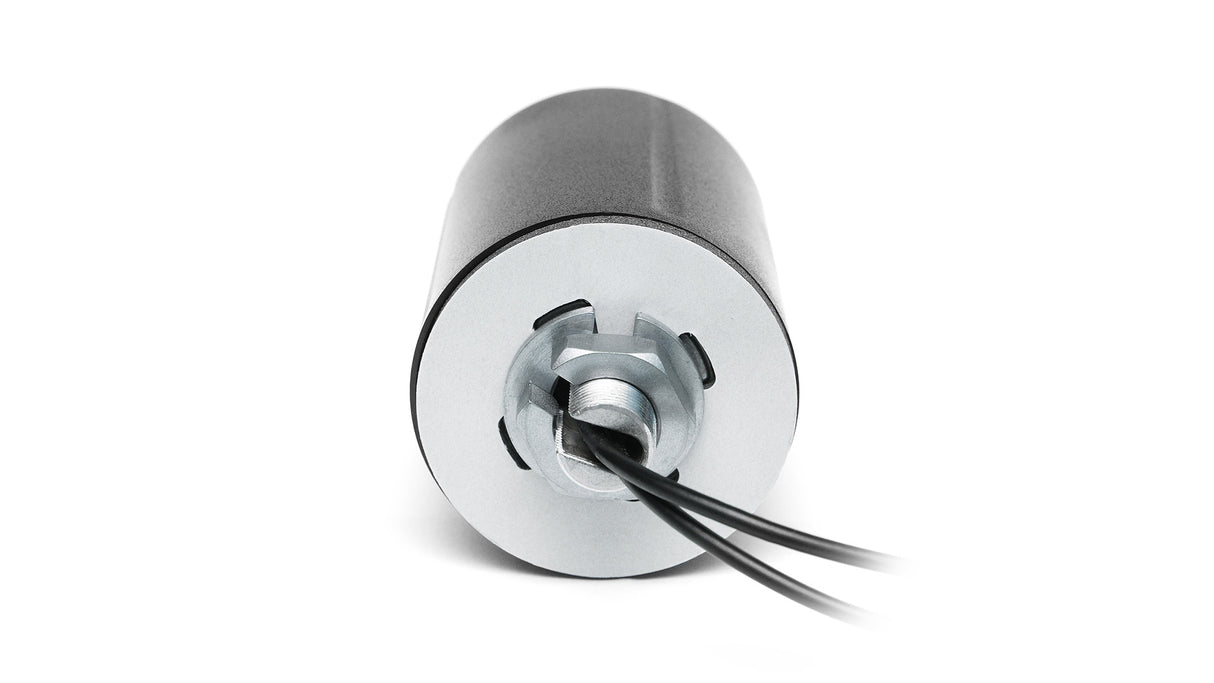

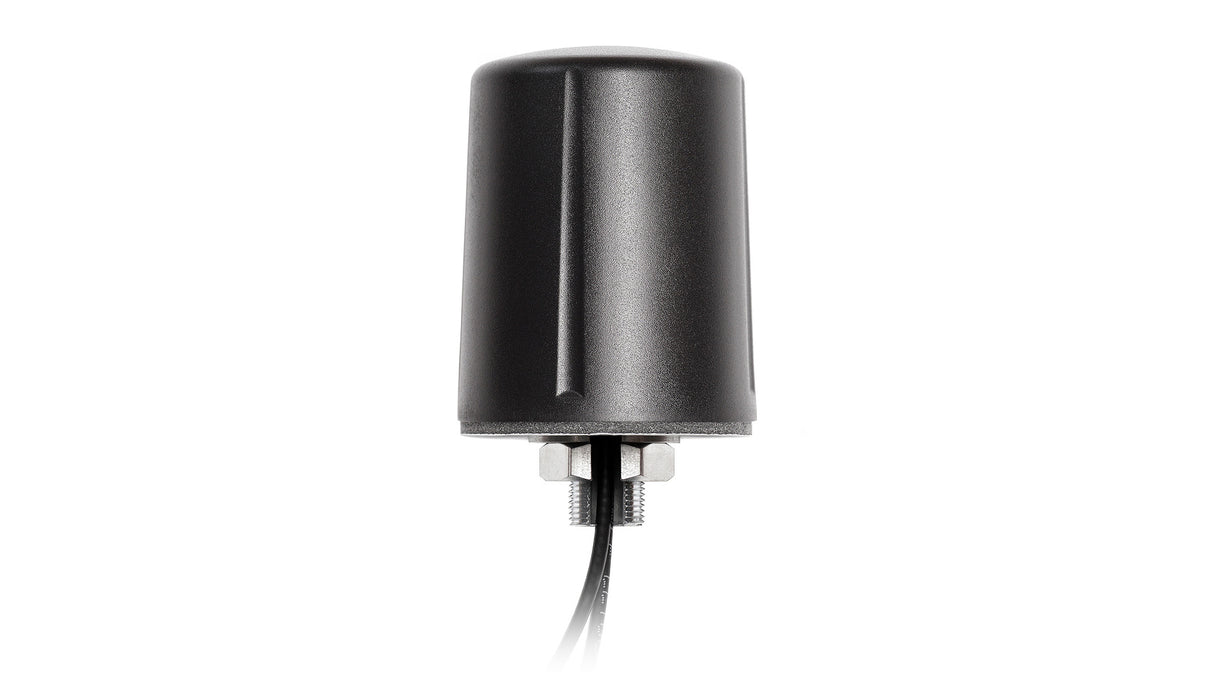

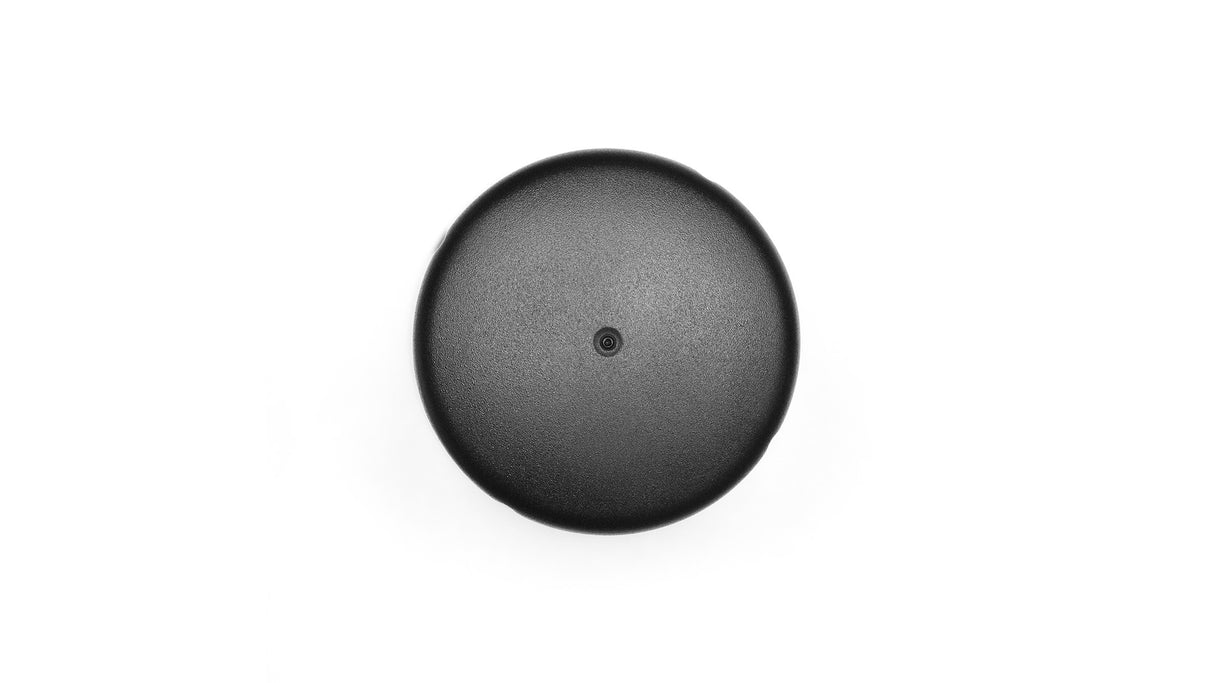

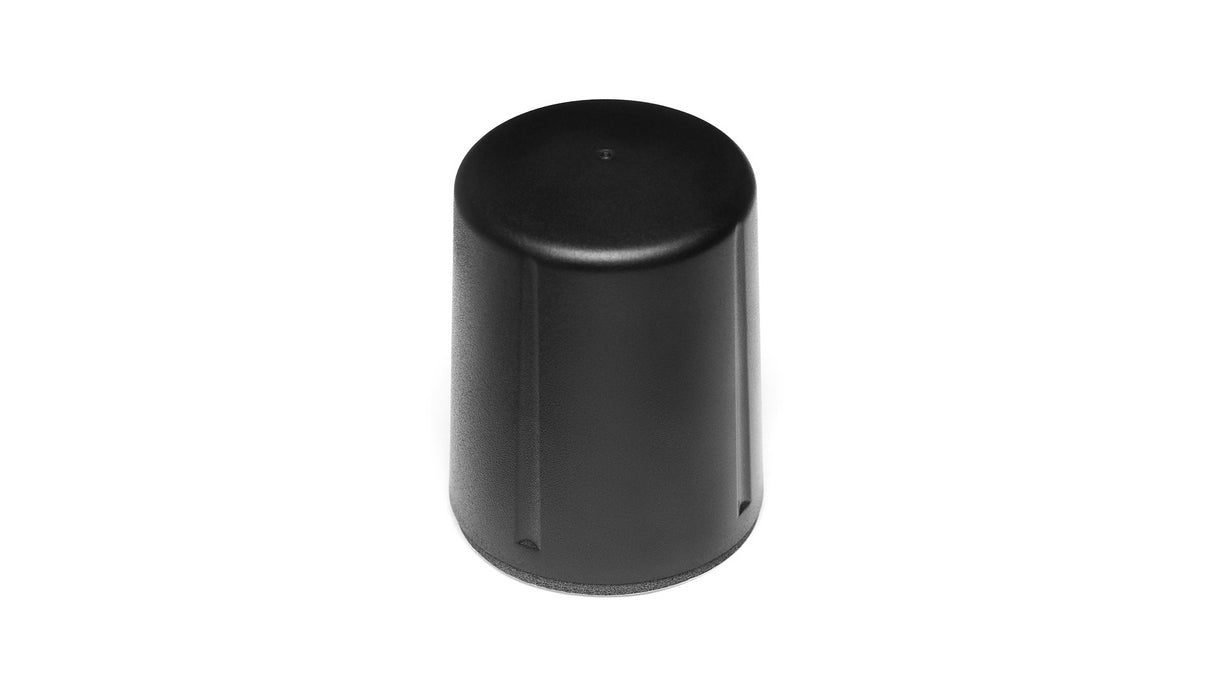

2J7703BGF-RB-SP Wi-Fi 6E/7, GNSS, ISM Schraubmontage Antenne Shaker IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Kombinationsantenne ist für anspruchsvolle Anwendungen konzipiert, die sowohl fortschrittliches W-lan als auch präzise GNSS-Positionierung erfordern. Sie unterstützt W-lan 6E/7, ISM und aktives GNSS (GPS, GLONASS, Galileo, QZSS) und bietet zuverlässige Konnektivität sowie hohe Verstärkungsleistung. Die robuste Schraubbefestigung und das Anti-Rotations-Design gewährleisten eine sichere Installation in rauen Umgebungen, während die Schutzarten IP67, IP69 und IK09 überlegenen Schutz gegen Wasser, Staub und Stöße bieten. Ideal für Smart Cities, Flottenmanagement, Logistik, autonome Fahrzeuge und industrielle IoT-Einsätze.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
2.4-5.0-6.0GHz/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Position: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 54 x 69 mm

Konnektivität 1 - W-lan 6E/7, ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1.6:1, ~2.0:1, ~2.1:1
Effizienz (%): ~55.0, ~40.1, ~30.1
Spitzenverstärkung (dBi): ~3.7, ~2.6, ~1.3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GNSS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7703BGF-RB-SP","title":"Shaker 2.4/5.0/6.0 GHz W-lan 6E / W-lan 7 ISM, GPS/GLONASS/Galileo Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 54 x 69","elements":[{"elementID":"W-lan / ISM","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-17.5","vswr":"~1.6:1","efficiency_percent":"~55.0","peakGain_dbi":"~3.7","averageGain_db":"~-2.7"},{"range_mhz":"4920-5925","returnLoss_db":"~-10.9","vswr":"~2.0:1","efficiency_percent":"~40.1","peakGain_dbi":"~2.6","averageGain_db":"~-4.2"},{"range_mhz":"5925-7125","returnLoss_db":"~-9.1","vswr":"~2.1:1","efficiency_percent":"~30.1","peakGain_dbi":"~1.3","averageGain_db":"~-5.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"\u003C=-15.0","vswr":"\u003C=1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"W-lan / ISM","type":"RP-SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
