2J | Artikelnummer: 2J7739MGF

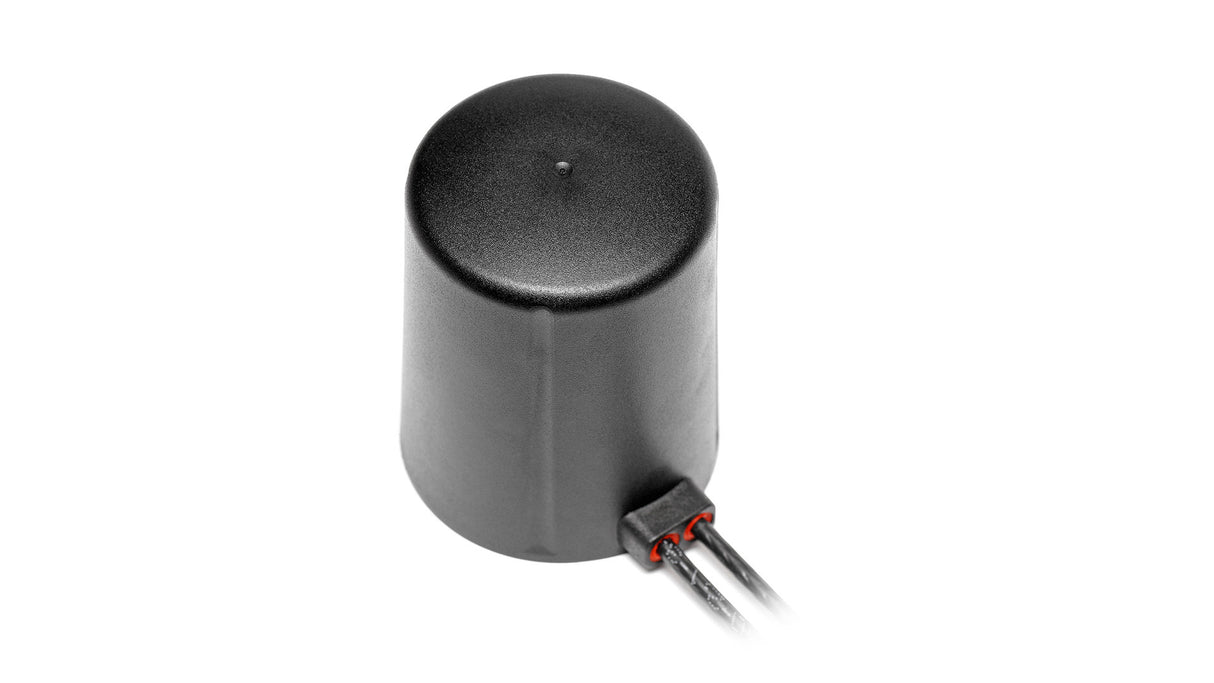

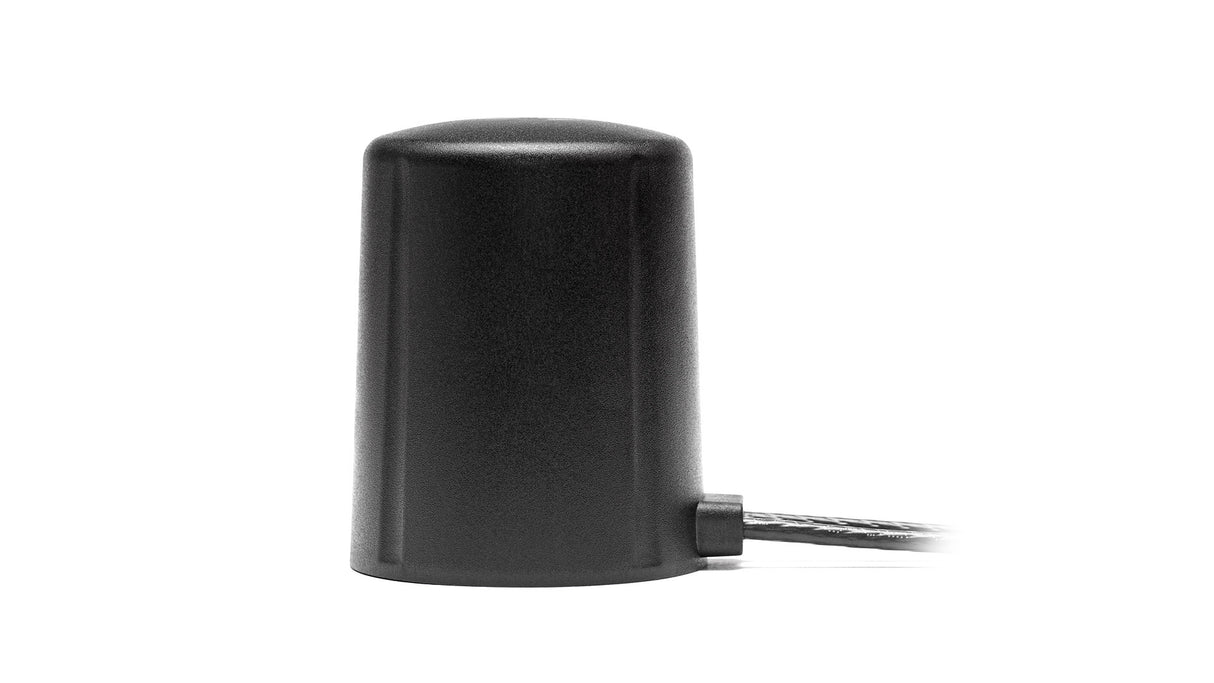

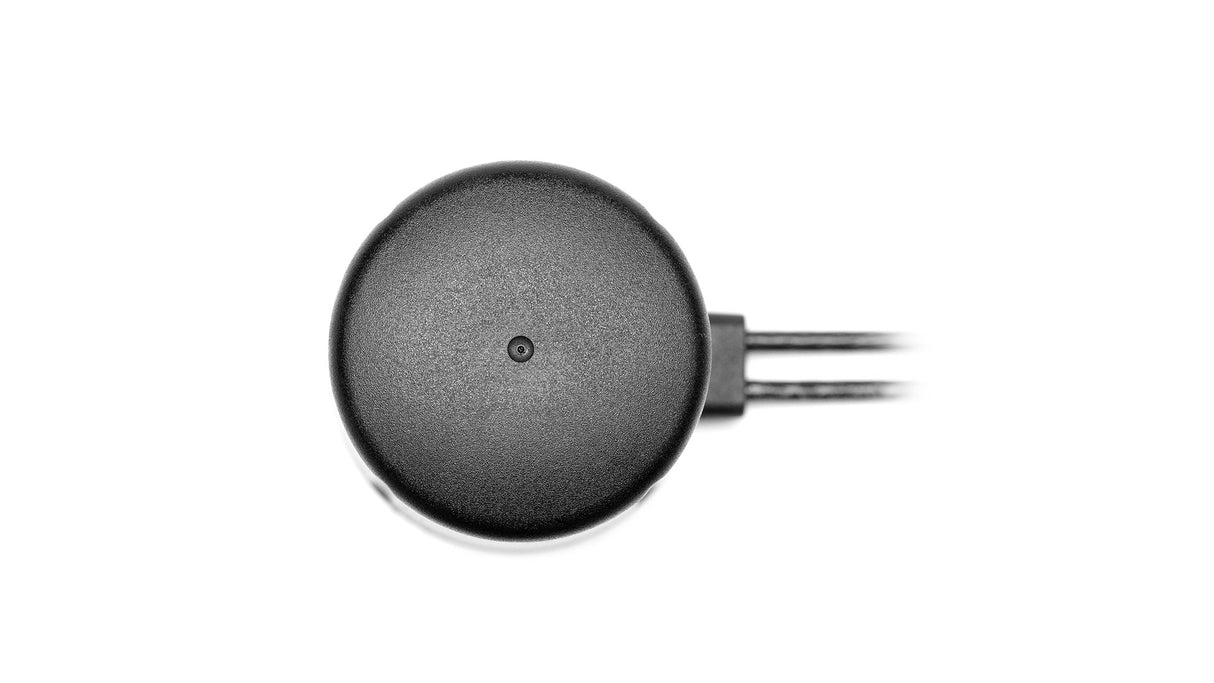

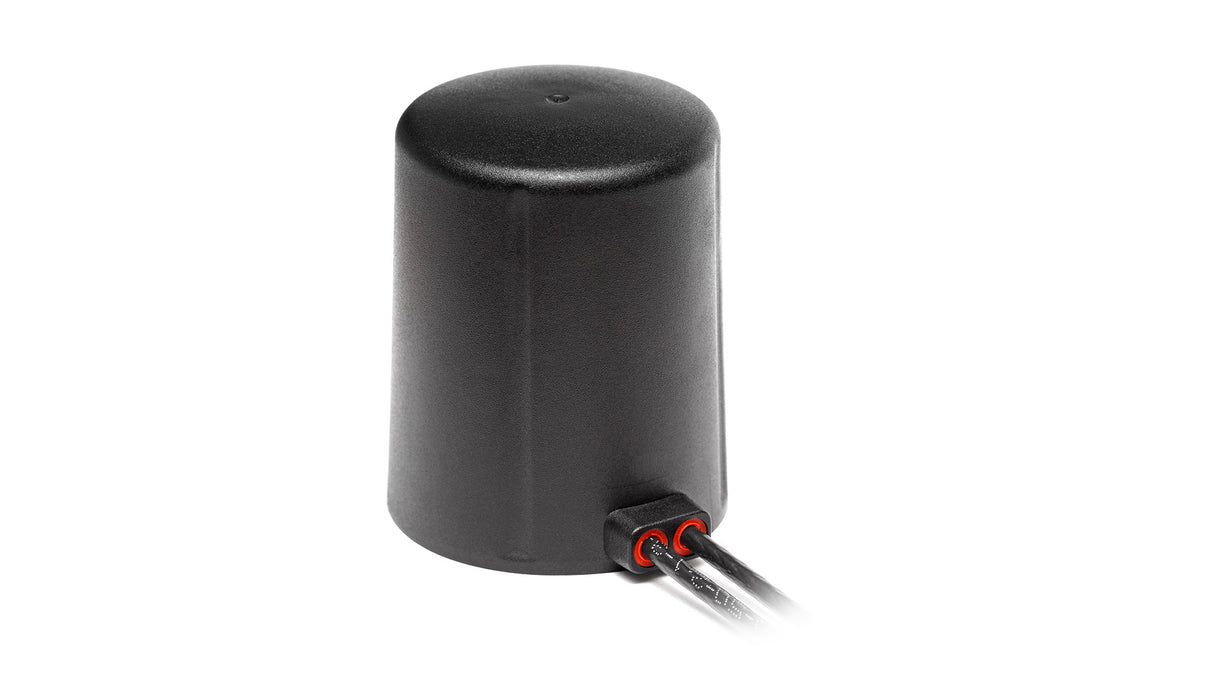

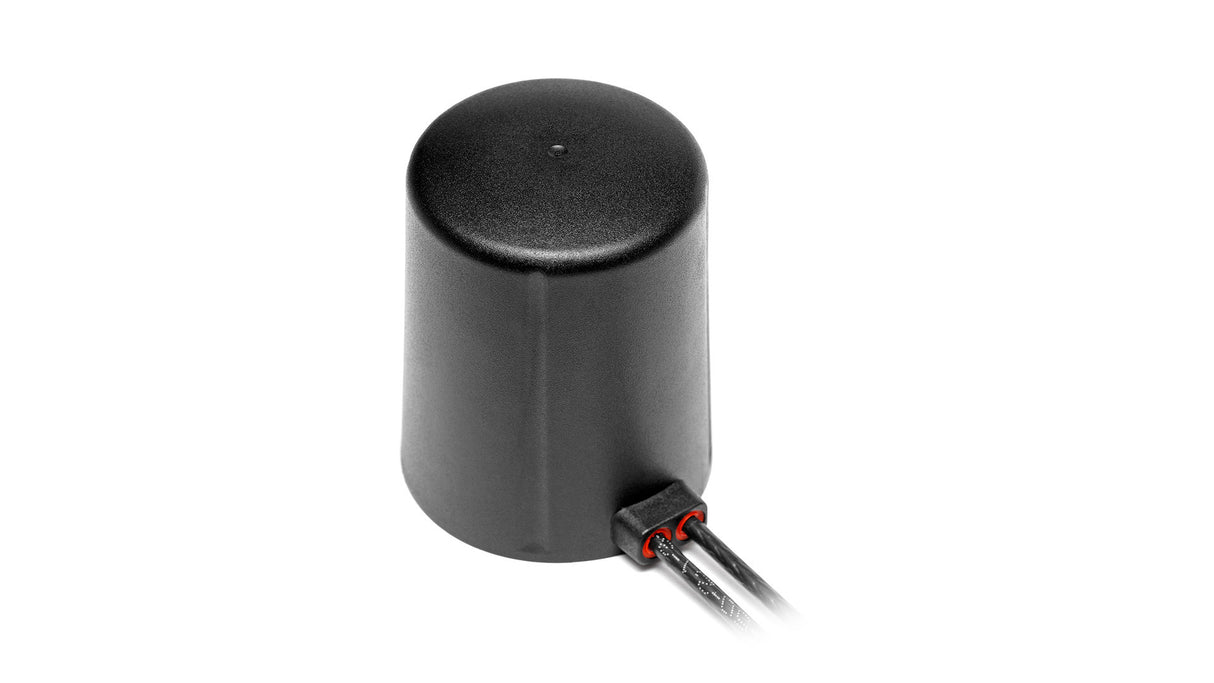

2J7739MGF GNSS, ISM magnetische Montageantenne IP67/IP69/IK09

Name: 2J7739MGF GNSS, ISM magnetische Montageantenne IP67/IP69/IK09
Brand: 2J
SKU: 2J7739MGF
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese Hochleistungsantenne ist für einen zuverlässigen Betrieb in anspruchsvollen Umgebungen konzipiert und kombiniert GNSS- und ISM-Technologien für vielseitige Konnektivität. Ihre robuste Magnetische Halterung sorgt für eine sichere Installation auf Metalloberflächen, was sie ideal für Anwendungen wie Logistik, Smart Cities, Flottenmanagement und industrielles IoT macht. Die Antenne verfügt über eine Abhängigkeit von der Erdungsebene, aktives GNSS mit Vorfilter und eine robuste Bauweise für erhöhte Haltbarkeit unter rauen Bedingungen.

Konnektivitäten

GPS/GLO/QZSS/Galileo/L1
915MHz/Sigfox/LoRa/LPWA/RFID/ZigBee/ISM

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: Multi-Technologie
Position: Extern
Montage: Magnetische Halterung
Satellitennavigation: GNSS
LPWAN- & IoT-Kommunikation: Sigfox, LoRa, LPWA, RFID, ISM
Typ: Kombination
Abmessungen: Ø 54 x 68,2 mm

Konnektivität 1 - 915 MHz ISM

Standards: ZigBee, ISM, SIGFOX, LoRa
Frequenz: 902-928 MHz
VSWR: ~1,8:1
Effizienz (%): ~59
Spitzenverstärkung (dBi): ~2,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: <=1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefilter-Typ: Vorfilter
Spannung (V): 1,5 - 3,6
Strom (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7739MGF","title":"GPS/GLONASS/Galileo 915 MHz ISM Hochleistungs-Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69","dimensions_mm":"Ø 54 x 68.2","elements":[{"elementID":"ISM 915 MHz","type":"ISM","technologies":["ZigBee","ISM","SigFox","LoRa"],"frequencies":[{"range_mhz":"902-928","returnLoss_db":"~-10.1","vswr":"~1.8:1","efficiency_percent":"~59","peakGain_dbi":"~2.0","averageGain_db":"~-2.4"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"ISM 915 MHz","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
