2J  |  Artikelnummer: 2J7741BGF

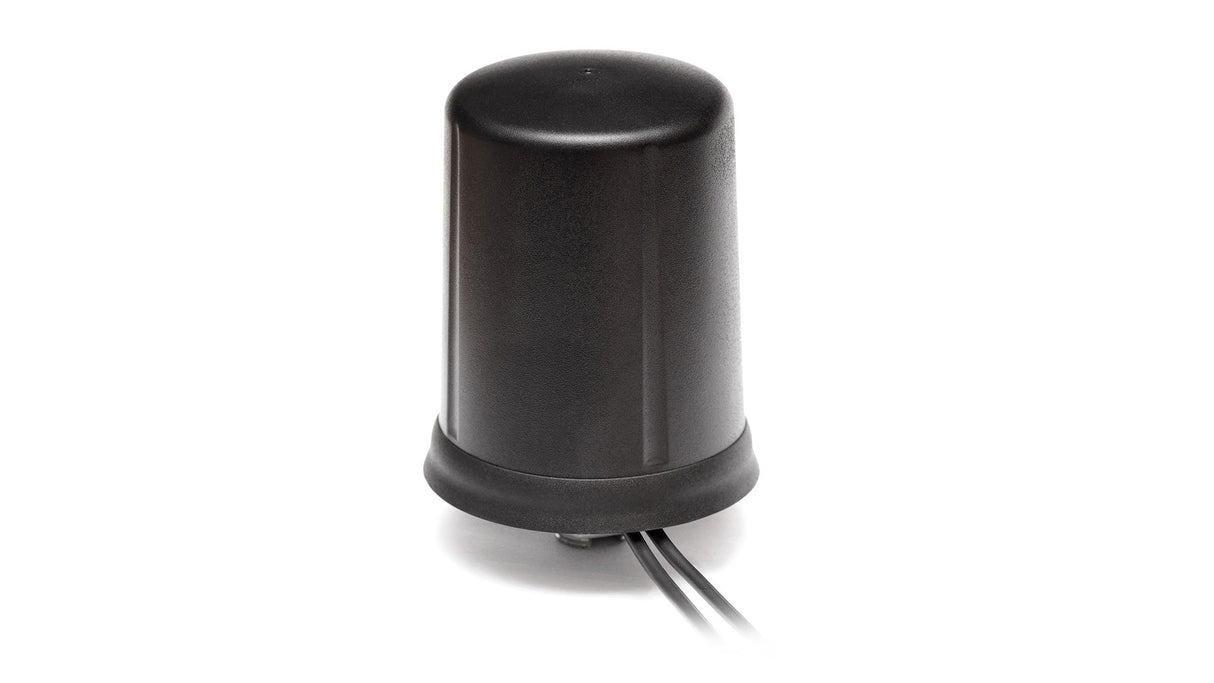

2J7741BGF 4G/LTE, GNSS Schraubmontage Antenne 2-in-1 SMA-M 300cm IP67/IP69

€40,70
Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 2-in-1-Antenne wurde für zuverlässige Kommunikation und präzise Navigation entwickelt und unterstützt sowohl 4G LTE Mobilfunk- als auch GNSS-Technologien (GPS, GLONASS, Galileo, QZSS). Ihr Breitband-Design gewährleistet starke Konnektivität und hohe Datenübertragungsraten, was sie ideal für anspruchsvolle Anwendungen im Transportwesen, IoT, Flottenmanagement und Rettungsdienste macht. Das omnidirektionale Mobilfunkelement liefert eine robuste Signalabdeckung, während das aktive GNSS-Element auch in herausfordernden Umgebungen eine genaue Positionsbestimmung ermöglicht. Das robuste, wasserdichte Gehäuse mit Schraubbefestigung und Anti-Rotationsmechanismus sorgt für Langlebigkeit und einfache Installation unter rauen Außenbedingungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LL100

Installation / Umwelt

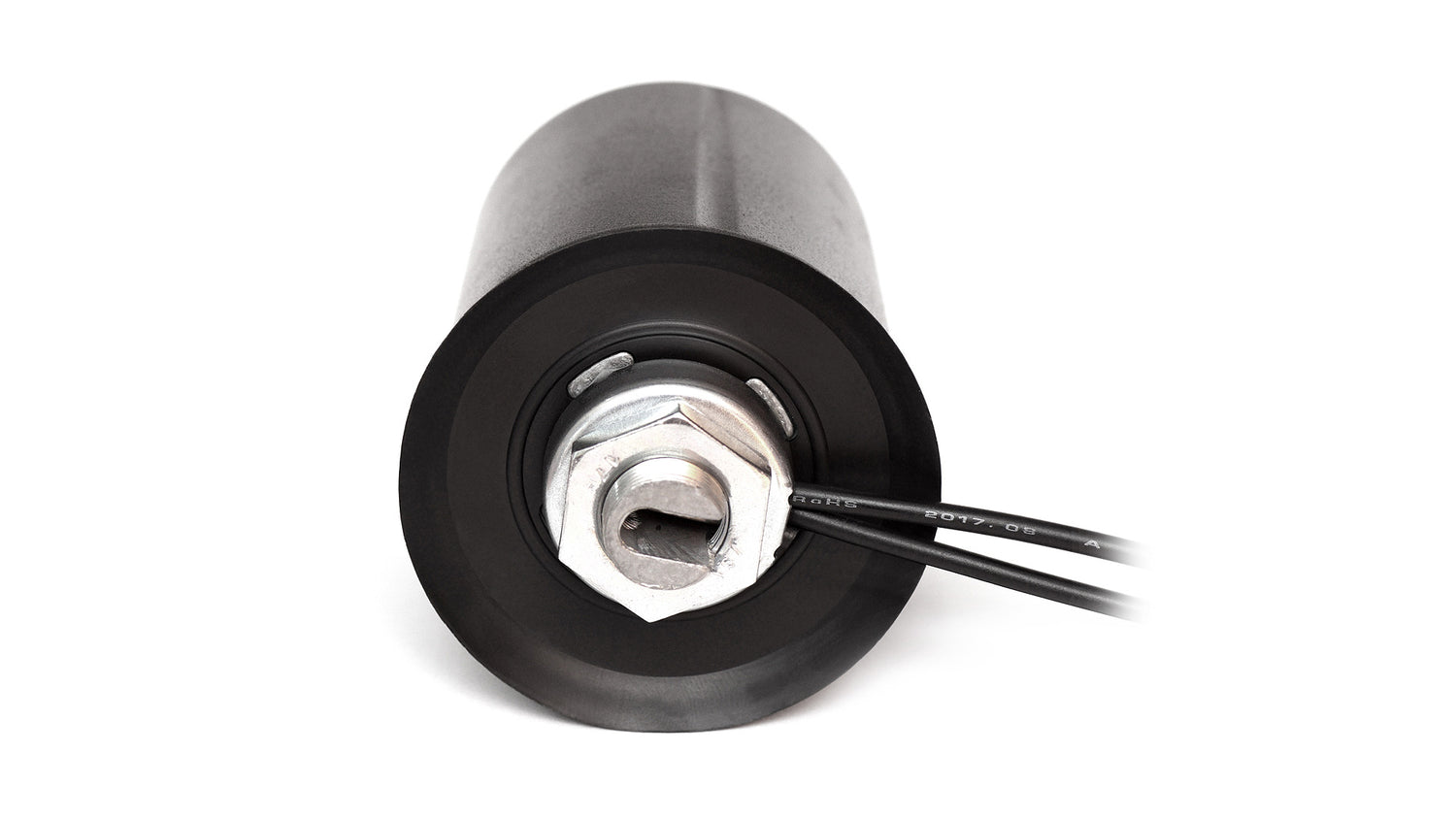

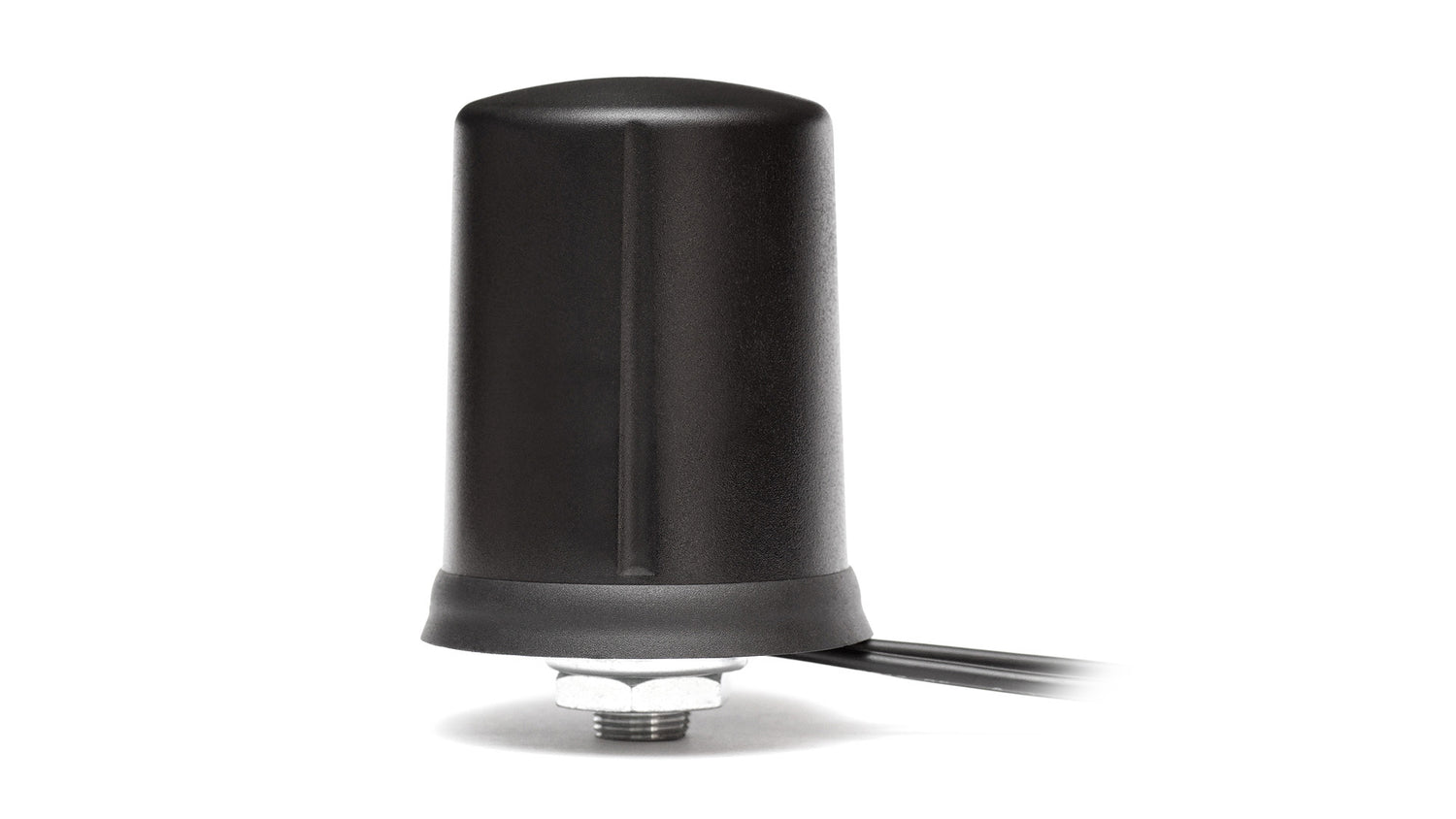

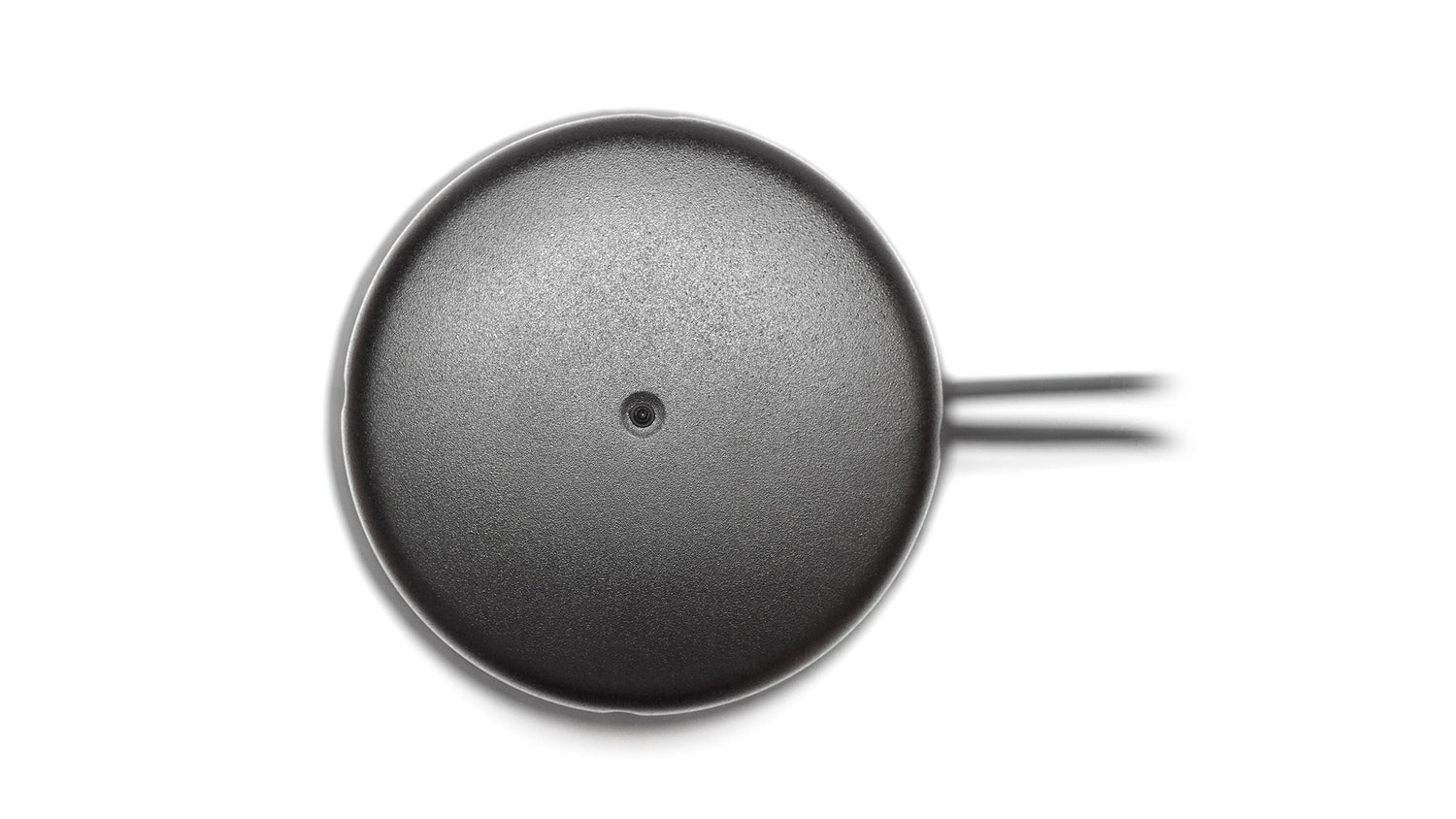

Dieses zylindrische Gehäuse wird aus hochwertigem ASA-Material gefertigt und entspricht den Schutzklassen IP67/IP69 sowie IK09, wodurch die Antenne vollständig wasserdicht sowie beständig gegen hohe Temperaturen, Staub und Stöße ist. Die Antennenbasis besteht aus Zamak, einem Material, das für seine hervorragende Dämpfungsfähigkeit und Vibrationsabsorption bekannt ist. Es handelt sich um eine erdungsabhängige Antenne mit den Abmessungen Ø 60 x 69 mm und Schraubbefestigung mit Anti-Rotationsmechanismus, die eine einfache permanente oder temporäre Installation ermöglicht. Sowohl Kabel 1 als auch Kabel 2 sind mit einem standardmäßigen SMA-Stecker und 300 cm langem LL100-Kabel (Low Loss Koaxialkabel) ausgestattet, das für guten Rückflussverlust, Einfügedämpfung und Amplitudenstabilität bekannt ist. Alle Anschlüsse und Kabel sind vollständig anpassbar. Alle unsere Produkte werden ohne gefährliche Materialien hergestellt und sind vollständig REACH- und RoHS-konform.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Multi-Technologie
Mobilfunktechnologien: 4G/LTE
Standort: Außen
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 60 x 69 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,2:1, ~1,4:1
Effizienz (%): ~66,9, ~74,5, ~58,9
Spitzenverstärkung (dBi): ~1,9, ~4,3, ~4,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 – 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7741BGF","title":"Shaker 4G LTE/3G/2G, GPS/GLONASS/Galileo Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 60 x 69","elements":[{"elementID":"Cellular","type":"Mobilfunk","technologies":["4G LTE","FirstNet","LPWA","NB-IoT","Cat-X-Mx-NBx","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-11.0","vswr":"~1.9:1","efficiency_percent":"~66.9","peakGain_dbi":"~1.9","averageGain_db":"~-1.8"},{"range_mhz":"1710-2170","returnLoss_db":"~-21.8","vswr":"~1.2:1","efficiency_percent":"~74.5","peakGain_dbi":"~4.3","averageGain_db":"~-1.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-17.5","vswr":"~1.4:1","efficiency_percent":"~58.9","peakGain_dbi":"~4.2","averageGain_db":"~-2.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"GNSS","type":"GNSS","technologies":["GPS","GLONASS","Galileo","QZSS"],"frequencies":[{"range_mhz":"1575.42","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null},{"range_mhz":"1598-1606","returnLoss_db":"≤-15.0","vswr":"≤1.4:1","efficiency_percent":null,"peakGain_dbi":"~28","averageGain_db":null}],"polarization":"RHCP","radiationPattern":"Halbkugelförmig","impedance_ohms":50,"maxInputPower_w":null}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"GNSS","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
