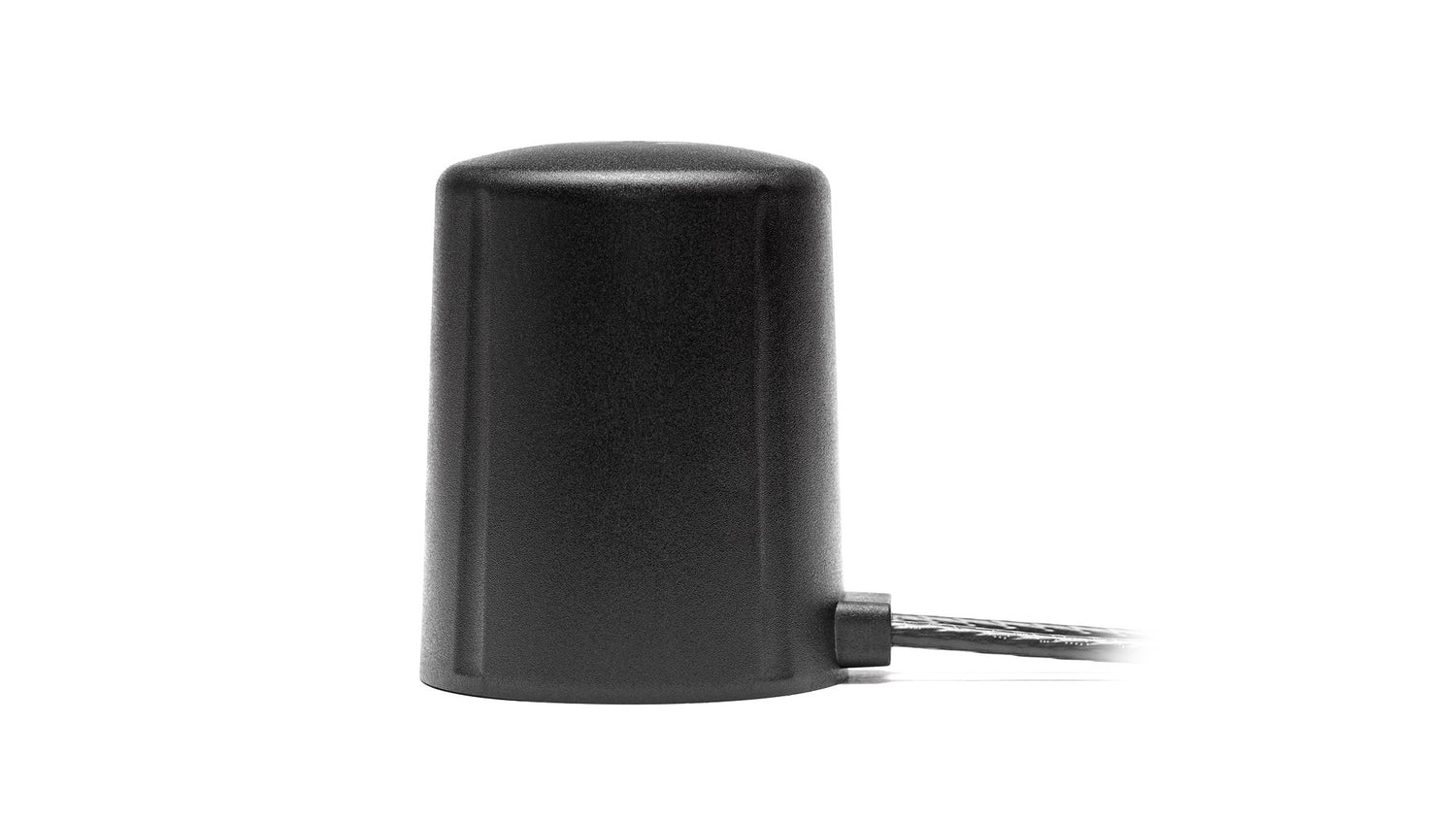

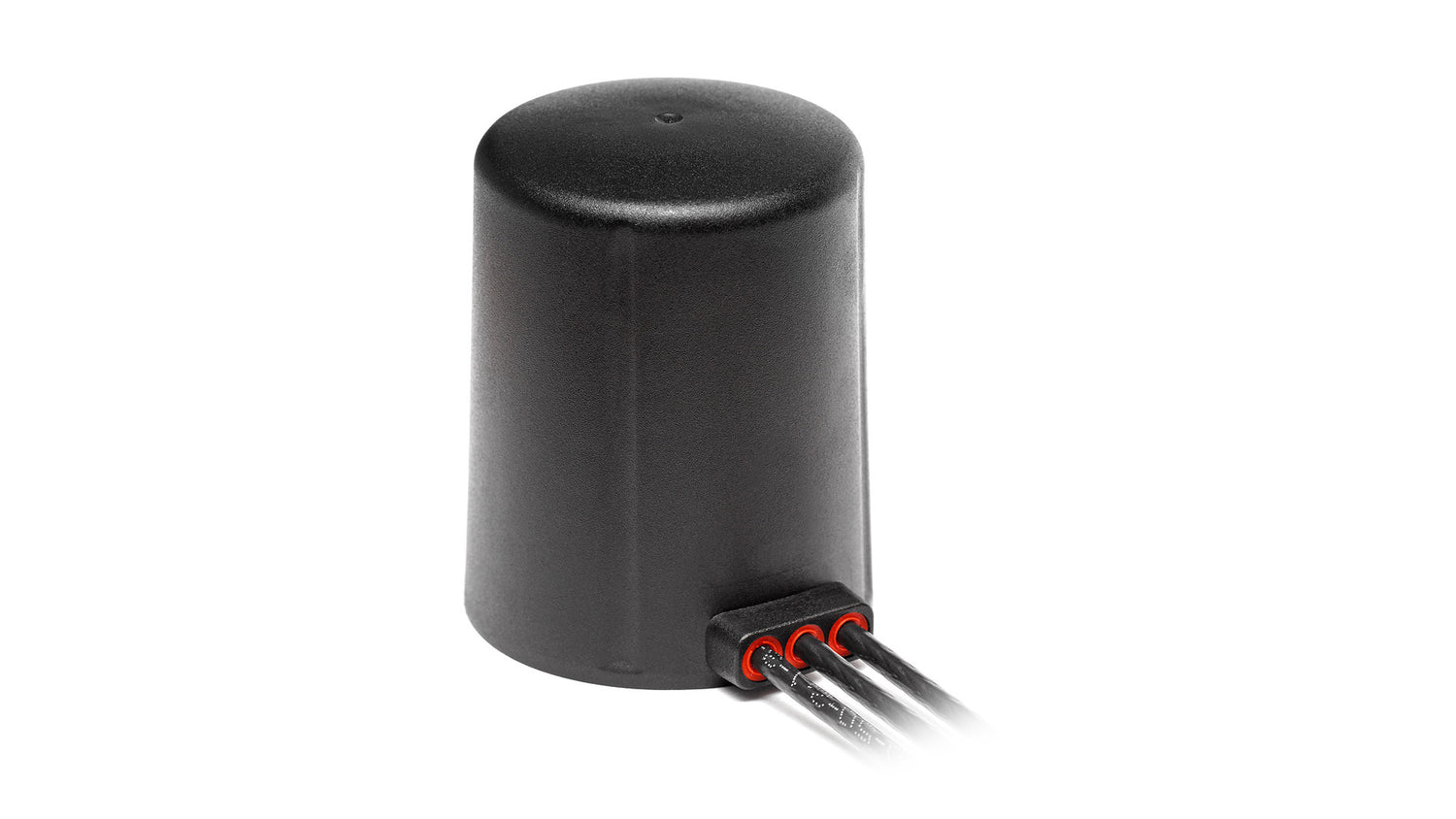

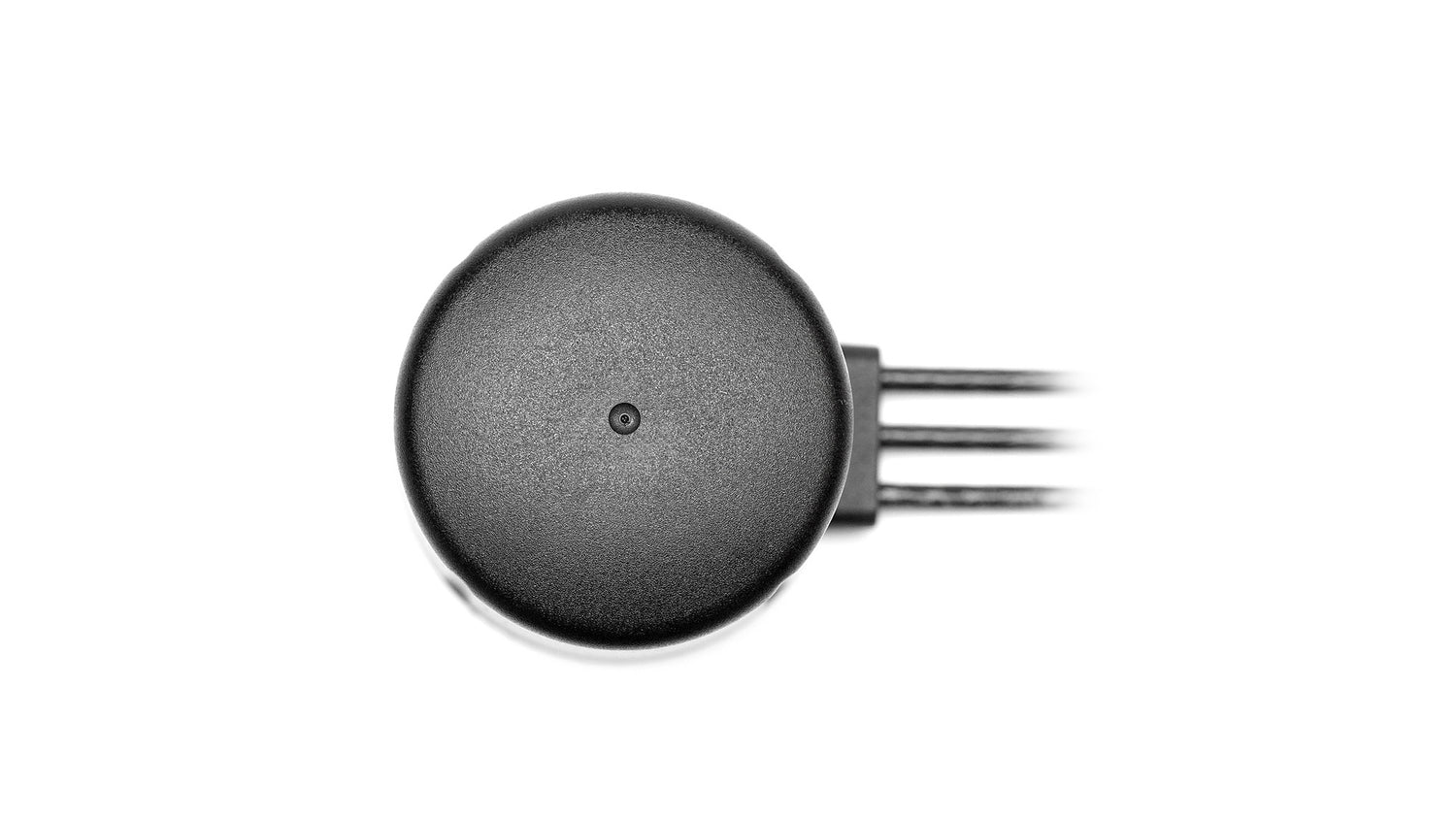

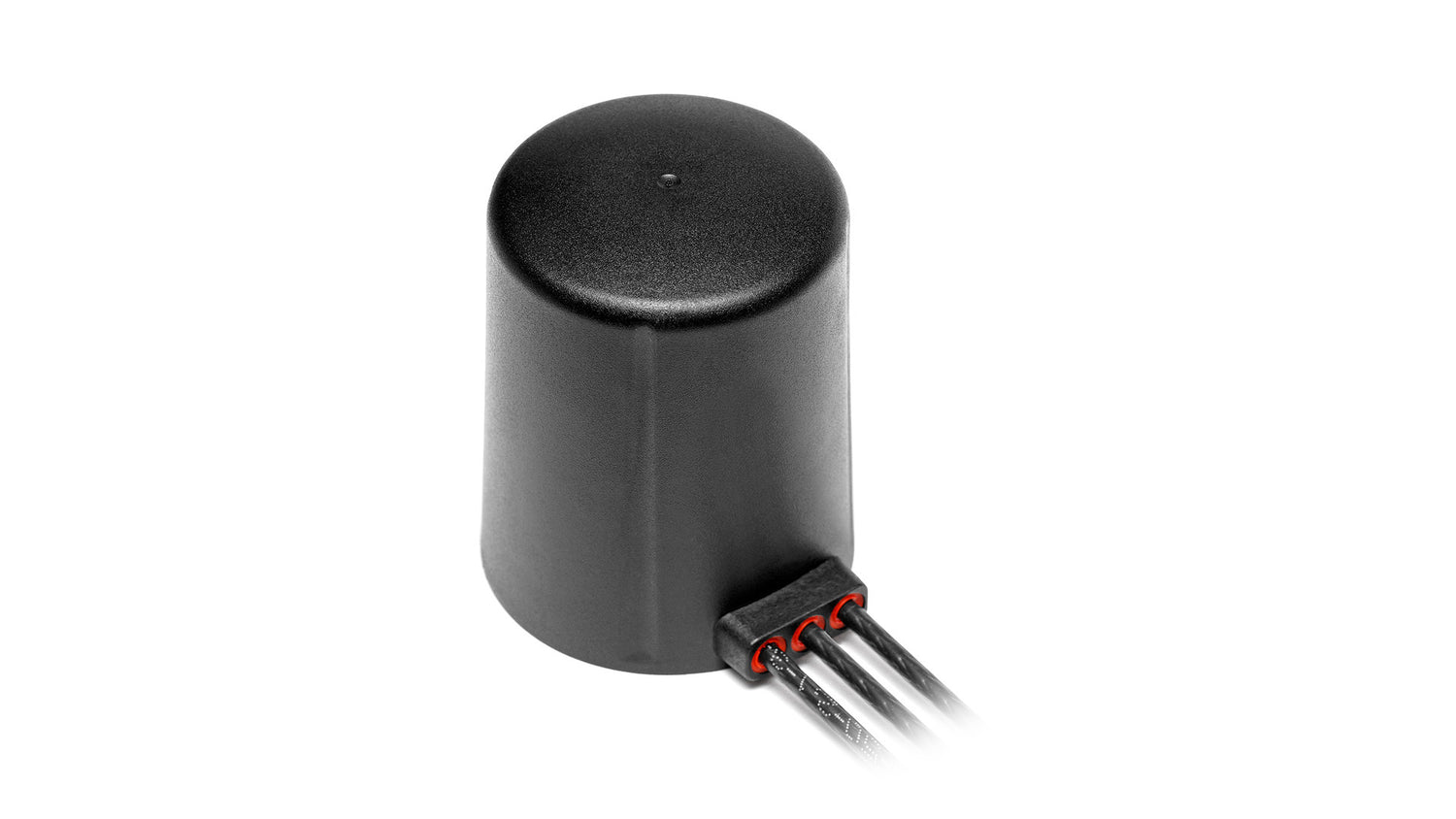

Diese kompakte Kombinationsantenne ist für zuverlässige Konnektivität in anspruchsvollen Umgebungen konzipiert. Sie unterstützt duale 4G/LTE MIMO Konnektivitäten für verbesserte Mobilfunkleistung und verfügt über eine aktive GNSS-Antenne, die mit GPS-, GLONASS-, Galileo- und QZSS-Systemen kompatibel ist. Die magnetische Halterung ermöglicht eine schnelle und sichere Installation auf Metalloberflächen, was sie ideal für Automobil-, Industrie- und Asset-Tracking-Anwendungen macht. Mit einem robusten, flachen Design und hohem Schutz gegen Eindringen ist diese Antenne sowohl für den Innen- als auch den Außeneinsatz geeignet.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Extern
Befestigung: Magnetische Halterung
Satellitennavigation: GNSS
Typ: Kombination
Konnektivität 1 - 4G/LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.7:1, ~1.5:1, ~1.4:1
Effizienz (%): ~39, ~52, ~50
Spitzenverstärkung (dBi): ~-0.1, ~2.9, ~3.5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - 4G/LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2.7:1, ~1.5:1, ~1.5:1
Effizienz (%): ~38, ~52, ~53
Spitzenverstärkung (dBi): ~-0.1, ~3.1, ~2.7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - GNSS
Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575.42, 1598-1606 MHz
VSWR: ≤1.4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2.7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1.5 - 3.6
Rauschzahl (dB): 1.5 Typ
Stromverbrauch (mA): 9 Typ
Leistungsaufnahme (mW): 24.3 Typ
ESD-Schutz (kV): 2
Datenblatt PDF herunterladen
Technical Specifications (AI Reference Data)
{
"model": "2J7741MGFa",
"title": "Shaker 2× 4G LTE/3G/2G MIMO, GPS/GLONASS/Galileo Magnetic Mount Antenna",
"mountingType": "Magnetic Mount",
"ipRating": "IP67/IP69",
"dimensions_mm": "Ø 54 x 68.2",
"elements": [
{
"elementID": "Cellular 1 (MIMO)",
"type": "Cellular",
"technologies": [
"4G LTE",
"3G",
"2G"
],
"frequencies": [
{
"range_mhz": "698-960",
"returnLoss_db": "~-7.2",
"vswr": "~2.7:1",
"efficiency_percent": "~39",
"peakGain_dbi": "~-0.1",
"averageGain_db": "~-4.2"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-15.4",
"vswr": "~1.5:1",
"efficiency_percent": "~52",
"peakGain_dbi": "~2.9",
"averageGain_db": "~-2.9"
},
{
"range_mhz": "2500-2700",
"returnLoss_db": "~-15.7",
"vswr": "~1.4:1",
"efficiency_percent": "~50",
"peakGain_dbi": "~3.5",
"averageGain_db": "~-3.0"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
},
{
"elementID": "Cellular 2 (MIMO)",
"type": "Cellular",
"technologies": [
"4G LTE",
"3G",
"2G"
],
"frequencies": [
{
"range_mhz": "698-960",
"returnLoss_db": "~-6.9",
"vswr": "~2.7:1",
"efficiency_percent": "~38",
"peakGain_dbi": "~-0.1",
"averageGain_db": "~-4.3"
},
{
"range_mhz": "1710-2170",
"returnLoss_db": "~-15.6",
"vswr": "~1.5:1",
"efficiency_percent": "~52",
"peakGain_dbi": "~3.1",
"averageGain_db": "~-2.9"
},
{
"range_mhz": "2500-2700",
"returnLoss_db": "~-15.3",
"vswr": "~1.5:1",
"efficiency_percent": "~53",
"peakGain_dbi": "~2.7",
"averageGain_db": "~-2.8"
}
],
"polarization": "Linear",
"radiationPattern": "Omni-Directional",
"impedance_ohms": 50,
"maxInputPower_w": 25
},
{
"elementID": "GNSS",
"type": "GNSS",
"technologies": [
"GPS",
"GLONASS",
"Galileo",
"QZSS"
],
"frequencies": [
{
"range_mhz": "1575.42",
"returnLoss_db": "<=-15.0",
"vswr": "<=1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~28",
"averageGain_db": null
},
{
"range_mhz": "1598-1606",
"returnLoss_db": "<=-15.0",
"vswr": "<=1.4:1",
"efficiency_percent": null,
"peakGain_dbi": "~28",
"averageGain_db": null
}
],
"polarization": "RHCP",
"radiationPattern": "Hemispherical",
"impedance_ohms": 50,
"maxInputPower_w": null
}
],
"connectors": [
{
"elementIDRef": "Cellular 1",
"type": "SMA-Male",
"cableType": "LL100",
"cableLength_mm": 3000
},
{
"elementIDRef": "Cellular 2",
"type": "SMA-Male",
"cableType": "LL100",
"cableLength_mm": 3000
},
{
"elementIDRef": "GNSS",
"type": "SMA-Male",
"cableType": "LL100",
"cableLength_mm": 3000
}
]
}
