2J  |  Artikelnummer: 2J7747M

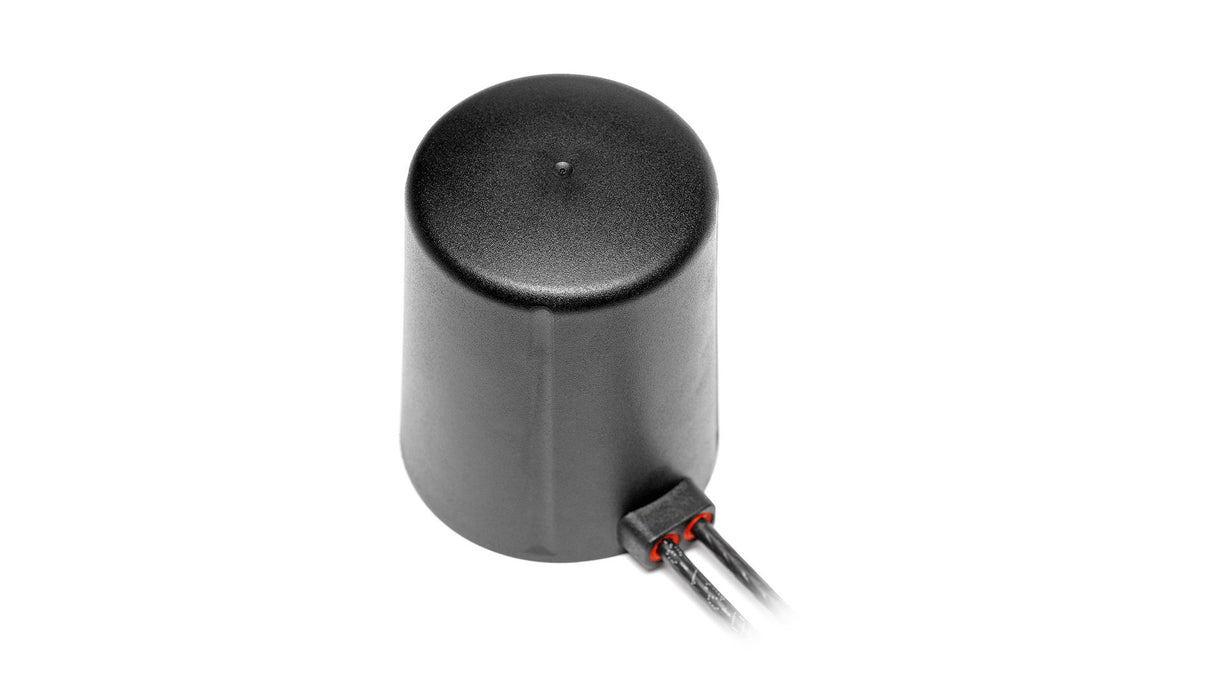

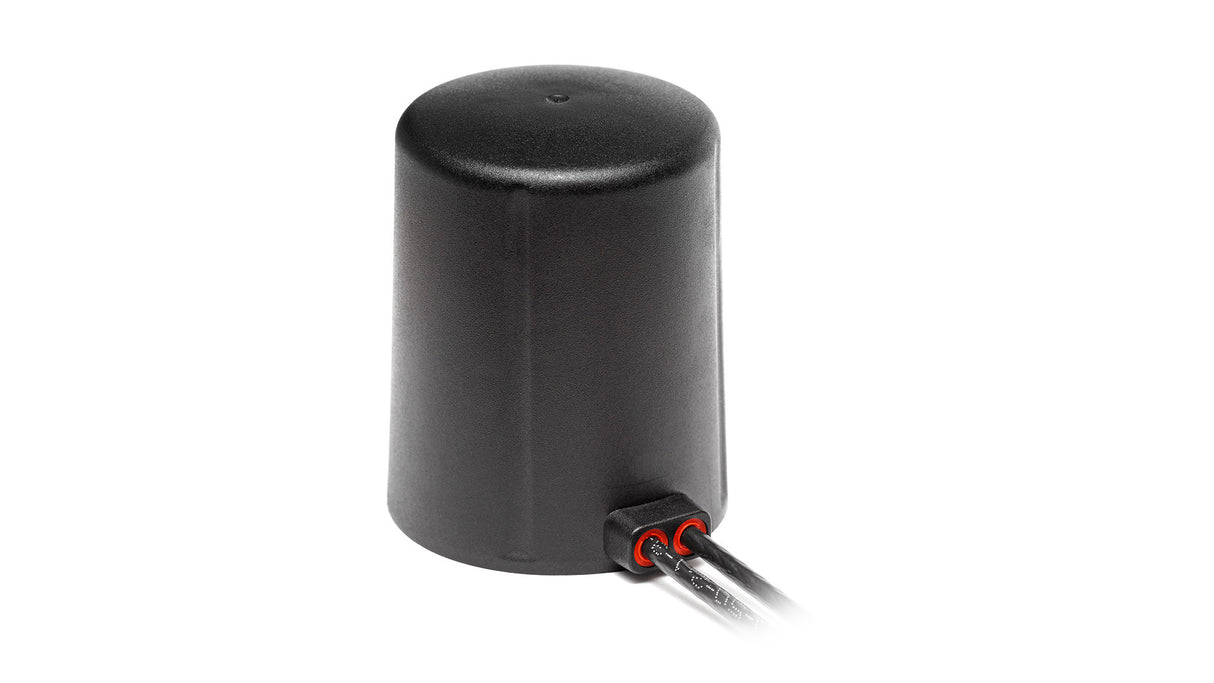

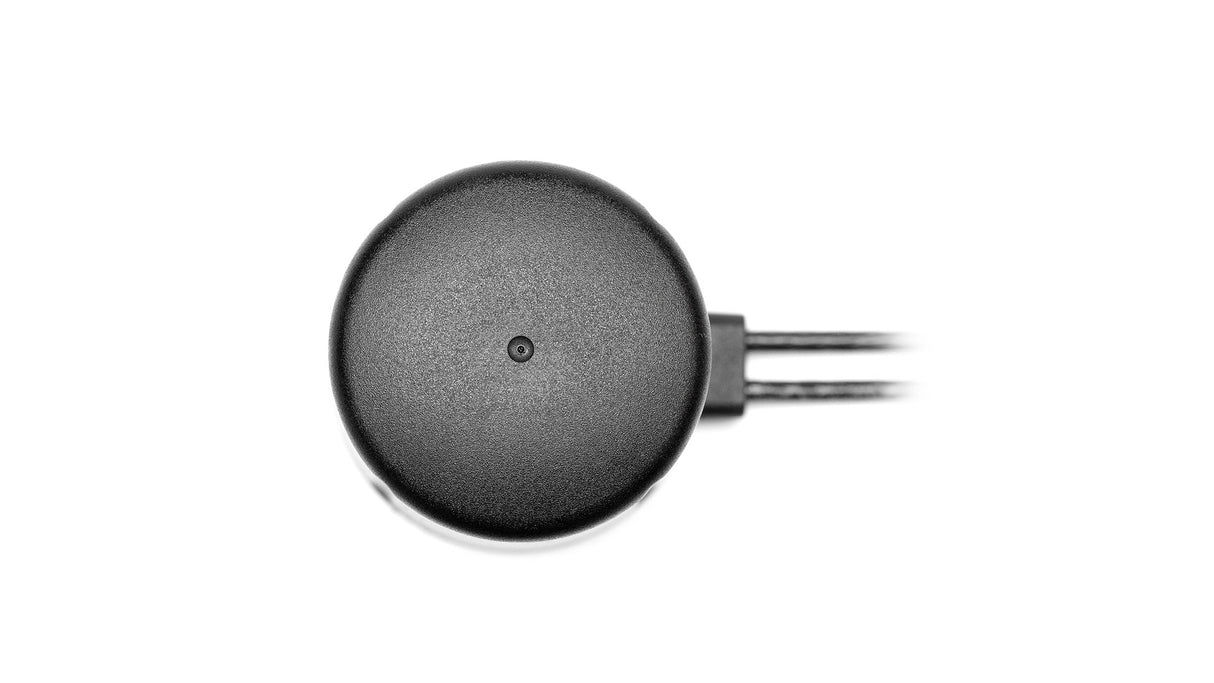

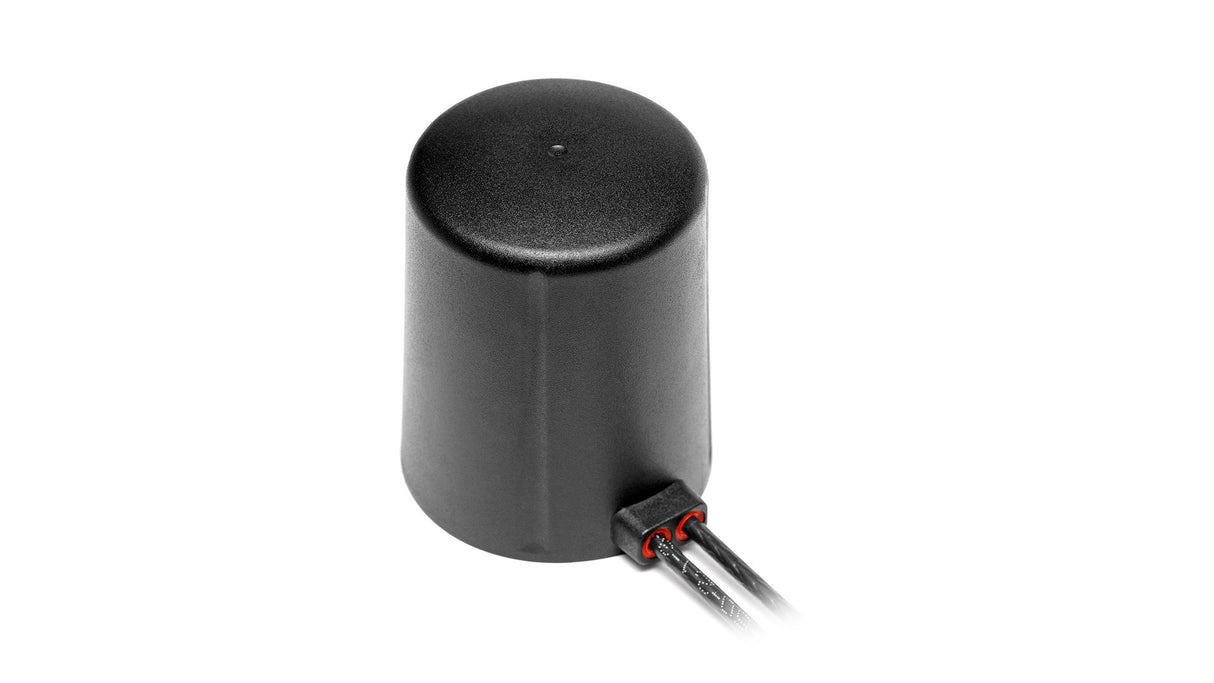

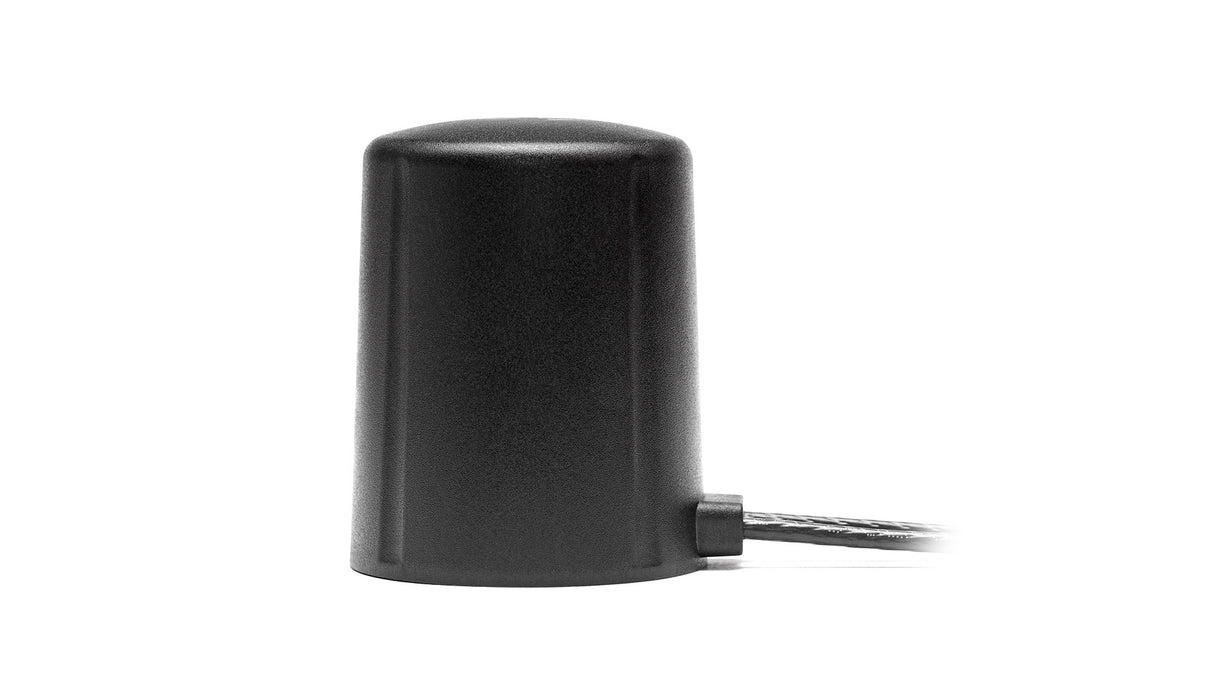

2J7747M 4G/LTE, Wi-Fi, ISM Magnetfußantenne IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne mit Magnetischer Halterung ist für zuverlässige Konnektivität über 4G/LTE, W-lan und ISM-Bänder ausgelegt. Ihre Breitbandleistung und das erdungsflächenabhängige Design machen sie ideal für anspruchsvolle Umgebungen, in denen Haltbarkeit und hohe Signalqualität entscheidend sind. Die Antenne eignet sich für eine Vielzahl von Anwendungen, darunter mobile und zellulare Netzwerke, IoT, Asset-Tracking, Automotive, industrielle Überwachung und mehr. Die robuste Bauweise und hohe Schutzart gewährleisten einen langlebigen Betrieb unter rauen Bedingungen.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
2,4-5,0 GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: Dipol
Zellulare Technologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Magnetische Halterung
Kurzstrecken-Funkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 54 x 68,2 mm

Konnektivität 1 - Cellular/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,1:1, ~1,4:1, ~2,1:1
Effizienz (%): ~61,4, ~61,9, ~42,4
Spitzenverstärkung (dBi): ~2,2, ~3,7, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,7:1, ~1,8:1
Effizienz (%): ~57,4, ~43,6
Spitzenverstärkung (dBi): ~4,5, ~4,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7747M","title":"Shaker 4G LTE/3G/2G, W-lan ISM Magnetische Halterung Antenne","mountingType":"Magnetische Halterung","ipRating":"IP67/IP69","dimensions_mm":"Ø 54 x 68.2","elements":[{"elementID":"Cellular","type":"Cellular","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-9.7","vswr":"~2.1:1","efficiency_percent":"~61.4","peakGain_dbi":"~2.2","averageGain_db":"~-2.2"},{"range_mhz":"1710-2170","returnLoss_db":"~-15.2","vswr":"~1.4:1","efficiency_percent":"~61.9","peakGain_dbi":"~3.7","averageGain_db":"~-2.1"},{"range_mhz":"2500-2700","returnLoss_db":"~-9.5","vswr":"~2.1:1","efficiency_percent":"~42.4","peakGain_dbi":"~3.2","averageGain_db":"~-3.8"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"ISM/Wi-Fi","type":"W-lan","technologies":["W-lan","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.4","vswr":"~1.7:1","efficiency_percent":"~57.4","peakGain_dbi":"~4.5","averageGain_db":"~-2.4"},{"range_mhz":"4920-5925","returnLoss_db":"~-11.3","vswr":"~1.8:1","efficiency_percent":"~43.6","peakGain_dbi":"~4.8","averageGain_db":"~-3.6"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular","type":"SMA-Male","cableType":"LL100","cableLength_mm":3000},{"elementIDRef":"ISM/Wi-Fi","type":"RP-SMA-Male","cableType":"LL100","cableLength_mm":3000}]}
