2J  |  Artikelnummer: 2J7750MGF

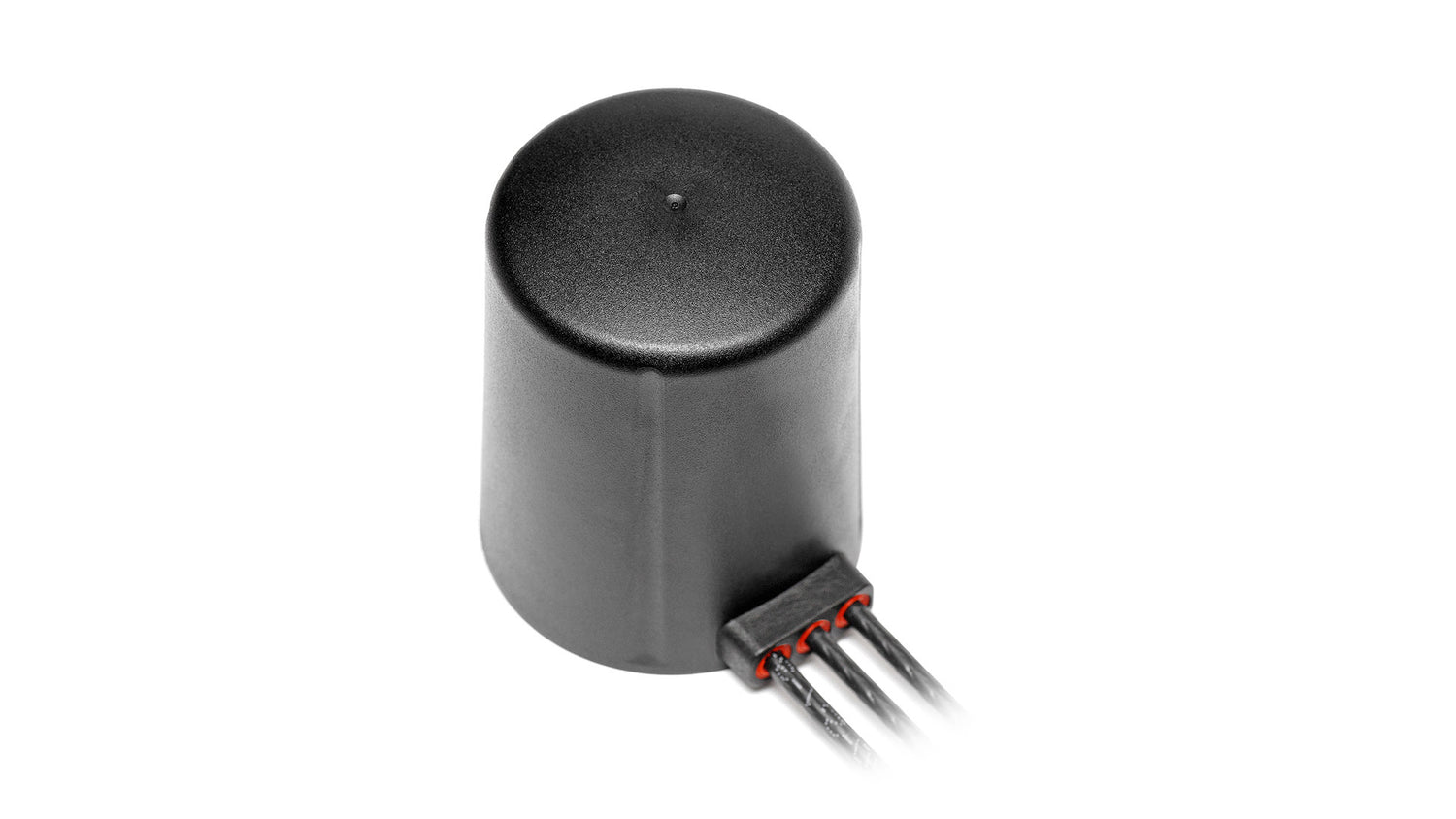

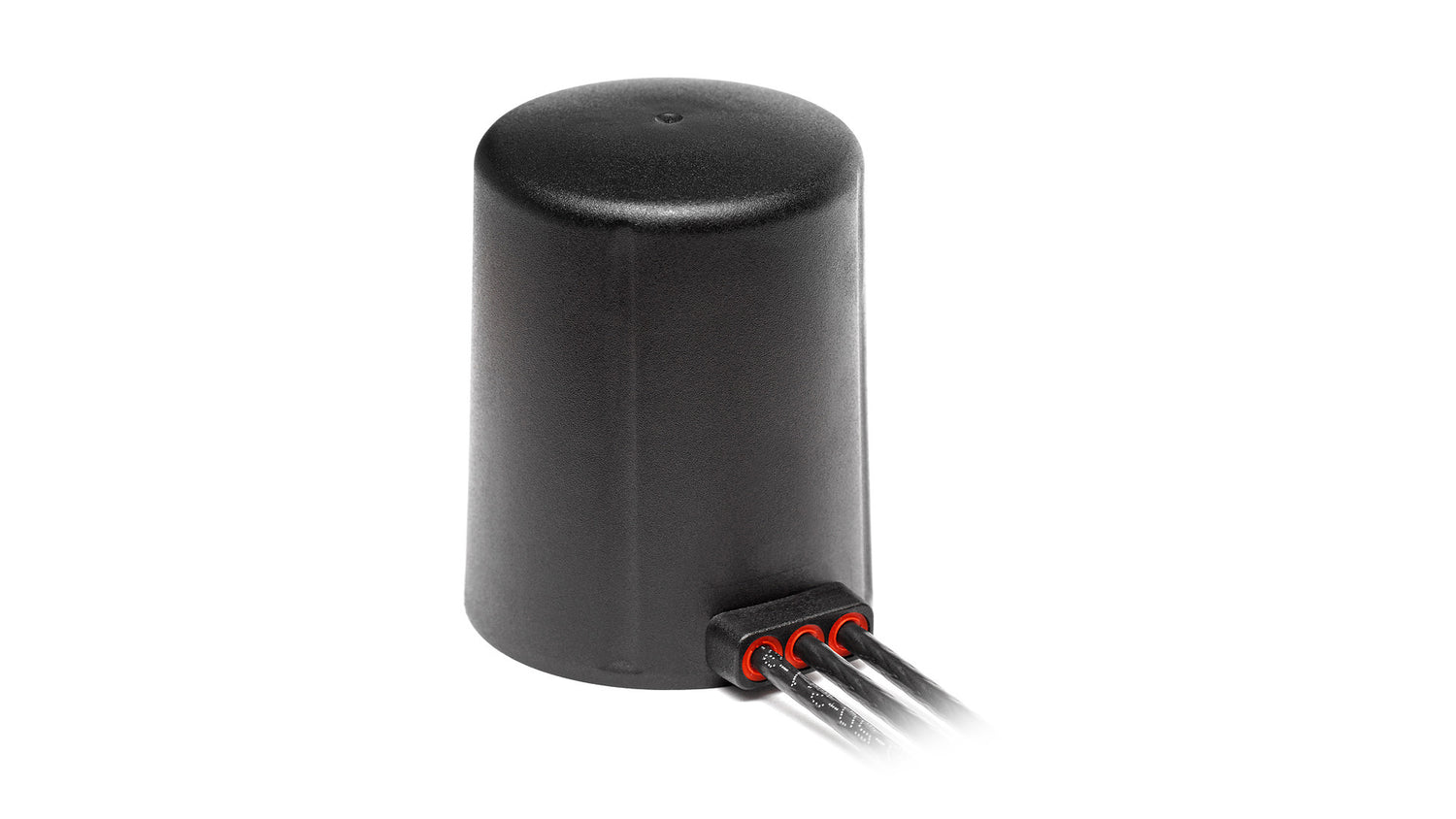

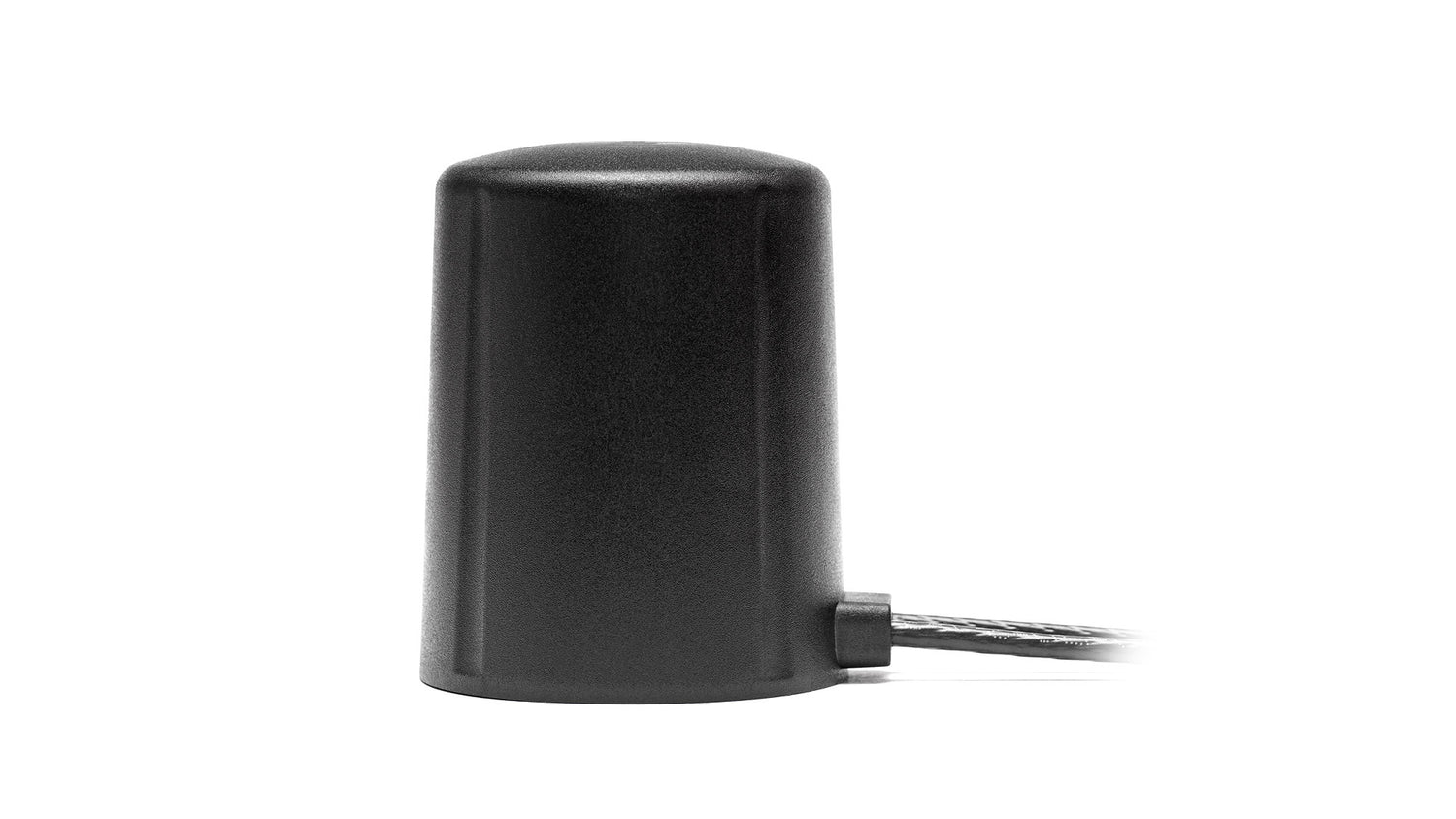

2J7750MGF 4G/LTE, GNSS, Wi-Fi, ISM Magnetische Montage Antenne Shaker IP67/IP69K

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese fortschrittliche 3-in-1-Antenne bietet zuverlässige Konnektivität für Mobilfunk (4G/LTE/3G/2G), GNSS (GPS, GLONASS, Galileo, QZSS) und W-lan/ISM-Anwendungen. Ihr robustes Design gewährleistet hohe Leistung in anspruchsvollen Umgebungen und macht sie ideal für den Einsatz in der Automobilindustrie, Flottenmanagement, öffentlichen Verkehrsmitteln und industriellen IoT-Anwendungen. Das kompakte Shaker Series Gehäuse bietet vielseitige Montagemöglichkeiten und außergewöhnliche Haltbarkeit mit Schutz gegen Staub, Wasser und Vandalismus.

Konnektivitäten

4G LTE/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2.4-5.0GHz/W-lan/LPWA/BT/ZigBee/RFID/ISM

Installation / Umwelt

Die Shaker Series Antennen sind so konstruiert, dass sie mit mehreren Montageoptionen funktionieren, wie Magnetische Halterung, Schraubbefestigung und Klebemontage. Diese Serie ist die einzige auf dem Markt verfügbare Lösung, die Montagemöglichkeiten sowohl für nicht magnetisierte als auch magnetische Metalloberflächen über ein optionales Klebepad bietet.
Mit den implementierten Schutzarten IP67 und IP69 sowie hochwertigem UV-stabilem Kunststoff bietet diese kompakte Antenne maximalen Schutz gegen Staub- und Wassereintritt. Zur Erhöhung der Haltbarkeit bietet diese Antenne eine zusätzliche Ebene an Vandalismusschutz und hohe Schlagfestigkeit gemäß IK09.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT, Sigfox, LoRa, RPMA
Montage: Magnetische Halterung
Satellitennavigation: GNSS
Kurzstrecken-Funkstandards: W-lan, Bluetooth, BLE, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 54 x 68,2 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,1:1, ~1,4:1, ~2,1:1
Effizienz (%): ~61,4, ~61,9, ~42,4
Spitzenverstärkung (dBi): ~2,2, ~3,7, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4/5,0 GHz ISM

Standards: W-lan, BT, ZigBee, ISM
Frequenz: 2410-2490, 4920-5925 MHz
VSWR: ~1,7:1, ~1,8:1
Effizienz (%): ~57,4, ~43,6
Spitzenverstärkung (dBi): ~4,5, ~4,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz: 1575,42, 1598-1606 MHz
VSWR: ≤1,4:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 28 @ 2,7 V
Sägefiltertyp: Vorfilter
Spannung (V): 1,5 - 3,6
Rauschzahl (dB): 1,5 Typ
Stromaufnahme (mA): 9 Typ
Leistungsaufnahme (mW): 24,3 Typ
ESD-Schutz (kV): 2

Datenblatt PDF herunterladen
