2J  |  Artikelnummer: 2J7A02Bc

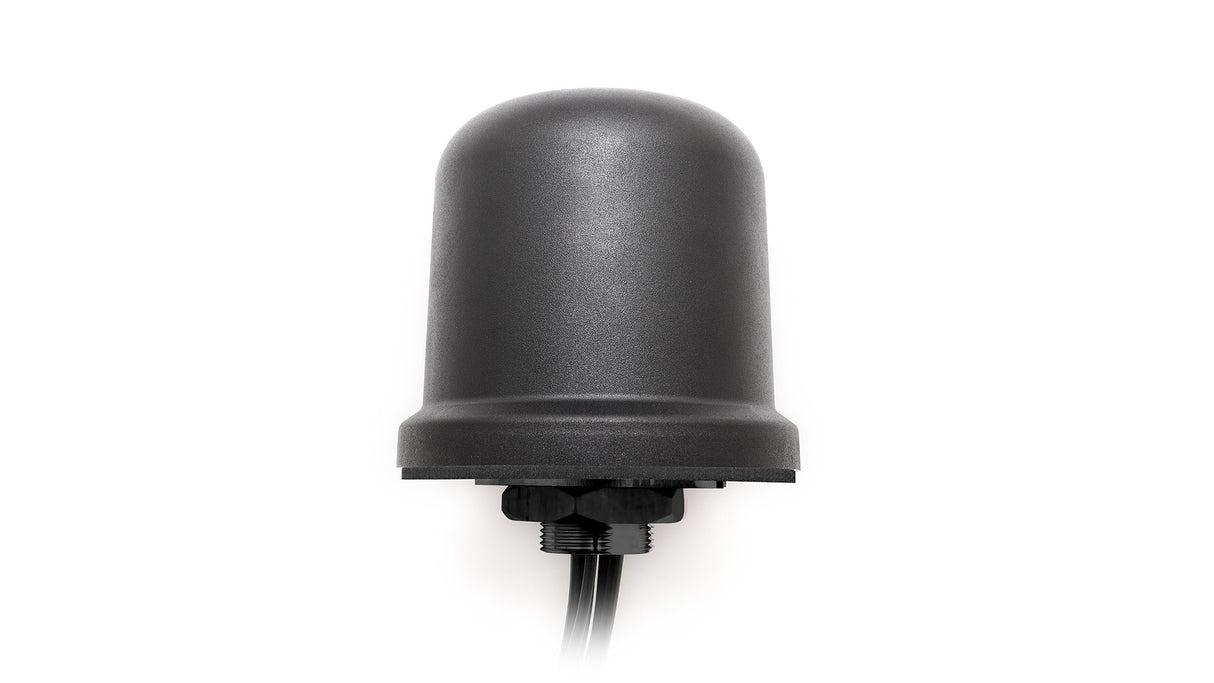

2J7A02Bc Wi-Fi 6E/7, ISM, Bluetooth, ZigBee Schraubmontage Antenne Medusa Quad 4-in-1 LL195 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Erleben Sie die nächste Generation der drahtlosen Konnektivität mit dieser robusten, vierfachen 4-in-1-Antenne, die für W-lan 6E und W-lan 7 MIMO-Anwendungen entwickelt wurde. Sie wurde für hohe Leistung und Zuverlässigkeit konzipiert und unterstützt einen weiten Frequenzbereich von 2,4 GHz bis 7,1 GHz, was sie ideal für Umgebungen mit hoher Dichte, IoT-Einsätze, intelligente Verkehrssysteme und anspruchsvolle Außeninstallationen macht. Das robuste Gehäuse sorgt für Langlebigkeit, während das bodenplattenunabhängige Design und die Schraubbefestigung mit Anti-Rotationsfunktion sichere und flexible Installationsmöglichkeiten bieten. Mit fortschrittlicher MIMO-Technologie liefert diese Antenne außergewöhnlichen Datendurchsatz, reduzierte Störungen und zuverlässige Konnektivitäten für mehrere Geräte.

Konnektivitäten

4× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM

Stecker & Kabel

  • Steckertyp: Anpassbar (Standard: LL195-Kabel, Stecker nicht spezifiziert)
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

Die Antenne wird aus leichtem ASA UV-stabilem Material gefertigt, das Feuchtigkeitsbeständigkeit bietet, ohne die Leistung zu beeinträchtigen. Diese bodenplattenunabhängige Antenne misst nur Ø 96 x H 90 mm. Die Schraubbefestigung verfügt über eine Anti-Rotationsfunktion, die eine einfache und sichere dauerhafte Installation ermöglicht.

Mit den Schutzarten IP67, IP69 und IK09 ist diese Antenne vollständig wasser-, staub- und schlagfest und somit ideal für raue Außenumgebungen geeignet.

Alle Kabel sind verlustarme LL195 mit einer Länge von 300 cm. Die Standardkabel sind für optimale Leistung abgestimmt, aber wir bieten auch eine breite Palette alternativer Stecker und Kabel für individuelle Anpassungen an.

Alle Produkte werden ohne gefährliche Materialien hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.


Technische Daten

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Standort: Außen
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~2,2:1, ~2,6:1
Effizienz (%): ~46,4, ~40,9, ~33,4
Spitzenverstärkung (dBi): ~4,0, ~3,2, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~2,4:1, ~2,8:1
Effizienz (%): ~46,7, ~40,5, ~33,2
Spitzenverstärkung (dBi): ~3,2, ~3,7, ~2,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~2,5:1, ~2,9:1
Effizienz (%): ~48,0, ~38,0, ~32,3
Spitzenverstärkung (dBi): ~3,5, ~3,0, ~3,2
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 2,4 / 5,0 / 6,0 GHz Tri-Band W-lan 6E / W-lan 7

Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,8:1, ~2,3:1, ~2,8:1
Effizienz (%): ~48,4, ~40,2, ~31,7
Spitzenverstärkung (dBi): ~3,9, ~3,2, ~3,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A02Bc","title":"Medusa Quad 4-in-1 W-lan 6E / W-lan 7 MIMO Schwerlast Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"W-lan 1 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.0","vswr":"~1.8:1","efficiency_percent":"~46.4","peakGain_dbi":"~4.0","averageGain_db":"~-3.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-9.3","vswr":"~2.2:1","efficiency_percent":"~40.9","peakGain_dbi":"~3.2","averageGain_db":"~-4.2"},{"range_mhz":"5925-7125","returnLoss_db":"~-7.6","vswr":"~2.6:1","efficiency_percent":"~33.4","peakGain_dbi":"~3.2","averageGain_db":"~-4.9"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 2 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~46.7","peakGain_dbi":"~3.2","averageGain_db":"~-3.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-8.4","vswr":"~2.4:1","efficiency_percent":"~40.5","peakGain_dbi":"~3.7","averageGain_db":"~-4.3"},{"range_mhz":"5925-7125","returnLoss_db":"~-7.2","vswr":"~2.8:1","efficiency_percent":"~33.2","peakGain_dbi":"~2.8","averageGain_db":"~-4.9"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 3 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.3","vswr":"~1.8:1","efficiency_percent":"~48.0","peakGain_dbi":"~3.5","averageGain_db":"~-3.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-8.2","vswr":"~2.5:1","efficiency_percent":"~38.0","peakGain_dbi":"~3.0","averageGain_db":"~-4.5"},{"range_mhz":"5925-7125","returnLoss_db":"~-6.9","vswr":"~2.9:1","efficiency_percent":"~32.3","peakGain_dbi":"~3.2","averageGain_db":"~-5.0"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"W-lan 4 (MIMO)","type":"W-lan","technologies":["W-lan 6E","W-lan 7","Bluetooth","ZigBee","ISM"],"frequencies":[{"range_mhz":"2410-2490","returnLoss_db":"~-11.4","vswr":"~1.8:1","efficiency_percent":"~48.4","peakGain_dbi":"~3.9","averageGain_db":"~-3.3"},{"range_mhz":"4920-5925","returnLoss_db":"~-8.8","vswr":"~2.3:1","efficiency_percent":"~40.2","peakGain_dbi":"~3.2","averageGain_db":"~-4.3"},{"range_mhz":"5925-7125","returnLoss_db":"~-6.9","vswr":"~2.8:1","efficiency_percent":"~31.7","peakGain_dbi":"~3.0","averageGain_db":"~-5.1"}],"polarization":"Linear","radiationPattern":"Omnidirektional","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"W-lan 1","type":"SMA-Male-RP","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"W-lan 2","type":"SMA-Male-RP","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"W-lan 3","type":"SMA-Male-RP","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"W-lan 4","type":"SMA-Male-RP","cableType":"LL195","cableLength_mm":3000}]}
