2J  |  Artikelnummer: 2J7A24Ba

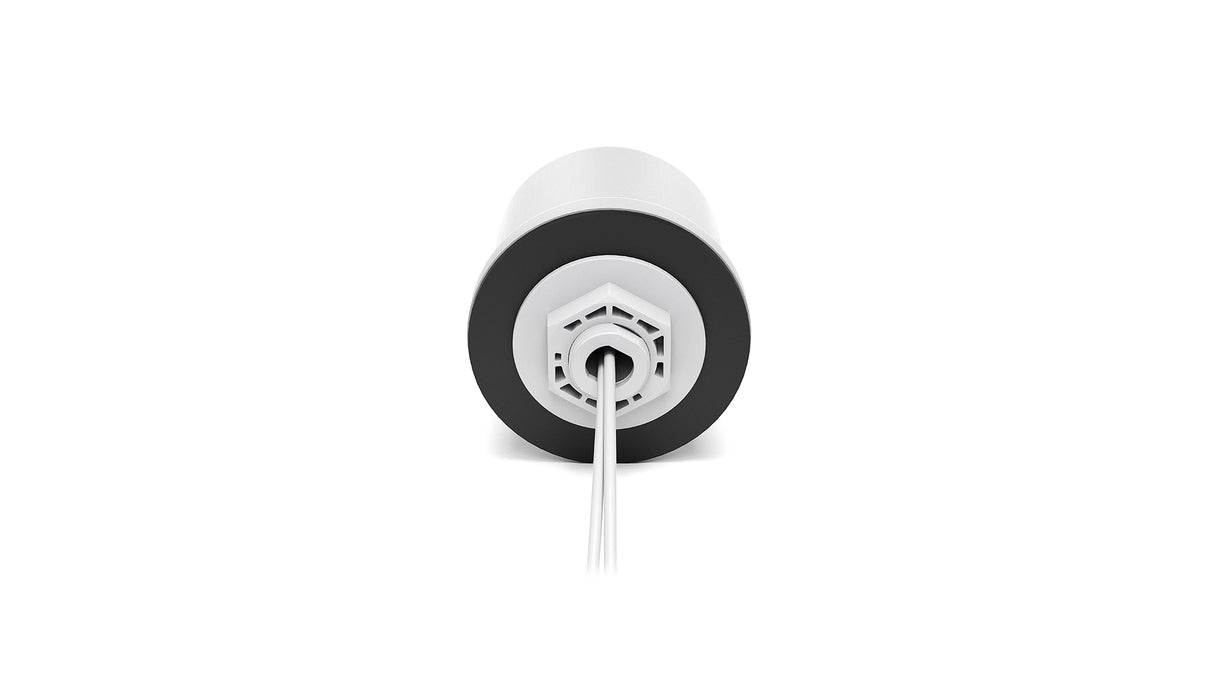

2J7A24Ba 4G/LTE, 3G, 2G Schraubmontage Antenne Medusa SMA-M 300cm IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

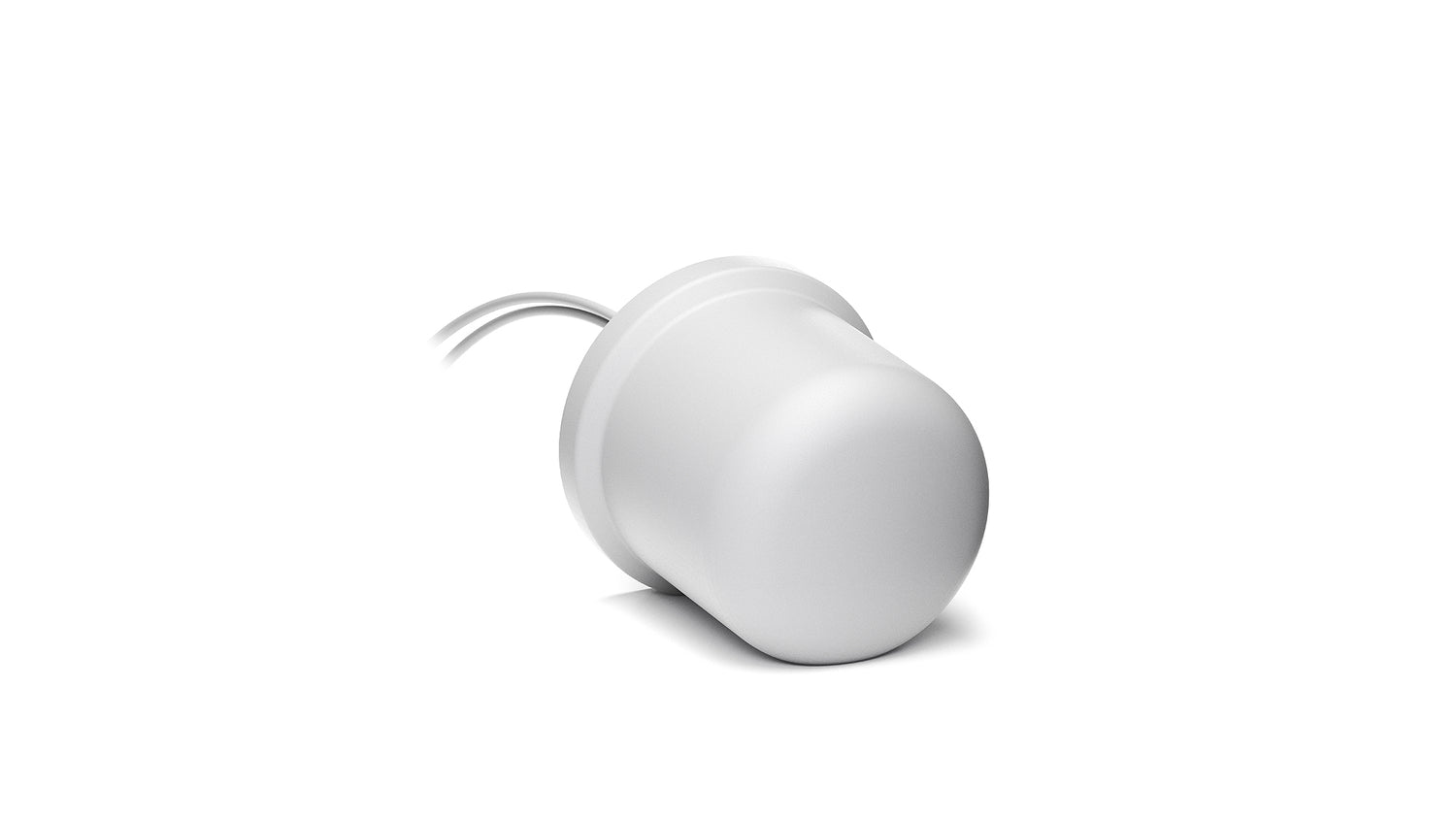

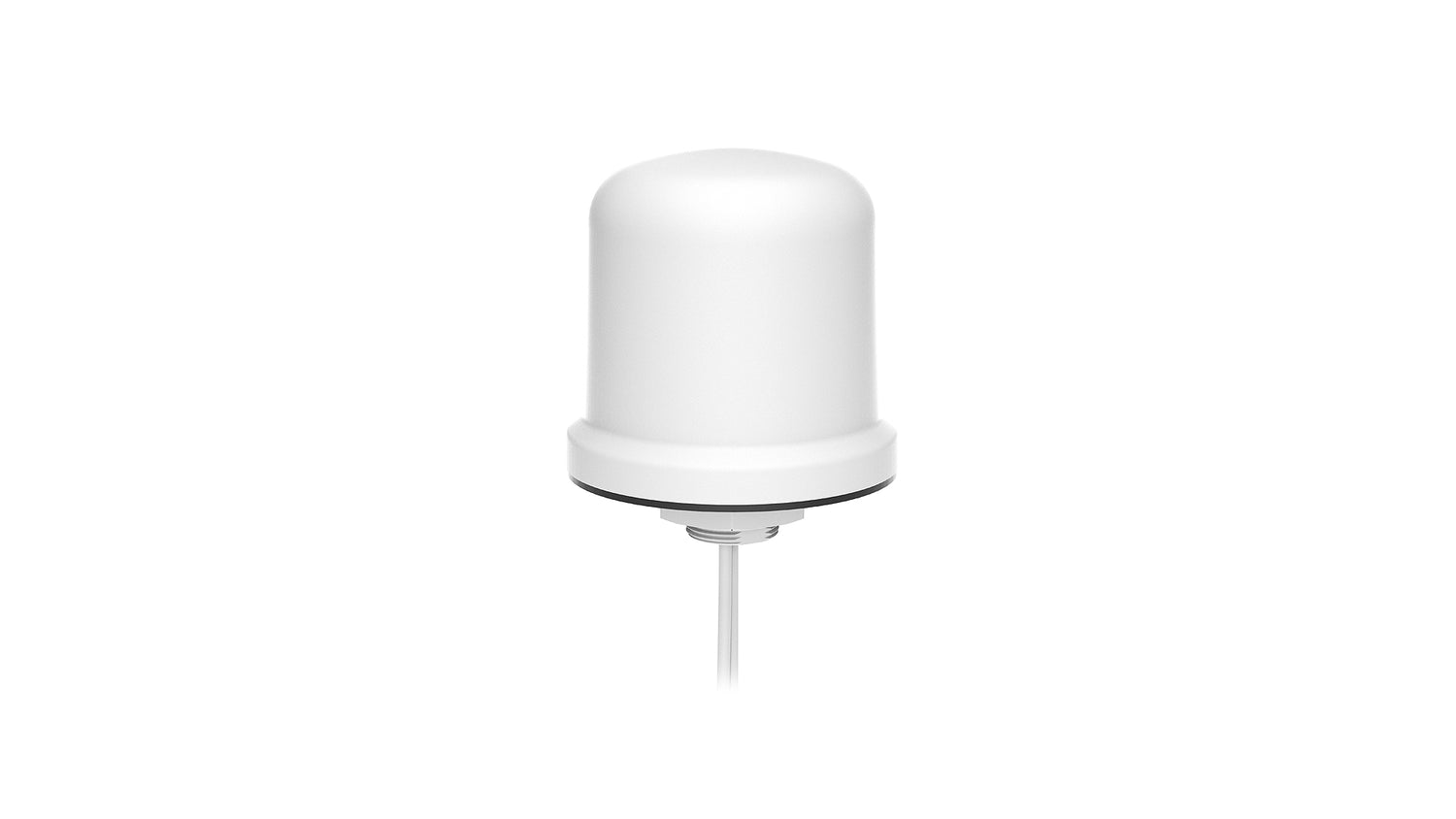

Diese Hochgewinn- und Breitbandantenne bietet eine robuste 2-in-1 MIMO-Konnektivität für 4G LTE-, 3G- und 2G-Netze. Ihr bodenflächenunabhängiges Design ermöglicht eine flexible Installation auf jeder Oberfläche, was sie ideal für anspruchsvolle Umgebungen macht, in denen eine zuverlässige Mobilfunkleistung unerlässlich ist. Die leichte, robuste Kuppelkonstruktion sorgt für Langlebigkeit und Schutz vor Wasser, Staub und Stößen und unterstützt gleichzeitig missionskritische Kommunikation, IoT, Transport, Automobil- und Flottenmanagementanwendungen.

Konnektivitäten

2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-Stecker
  • Kabellänge: 300 cm
  • Kabeltyp: LL195

Installation / Umwelt

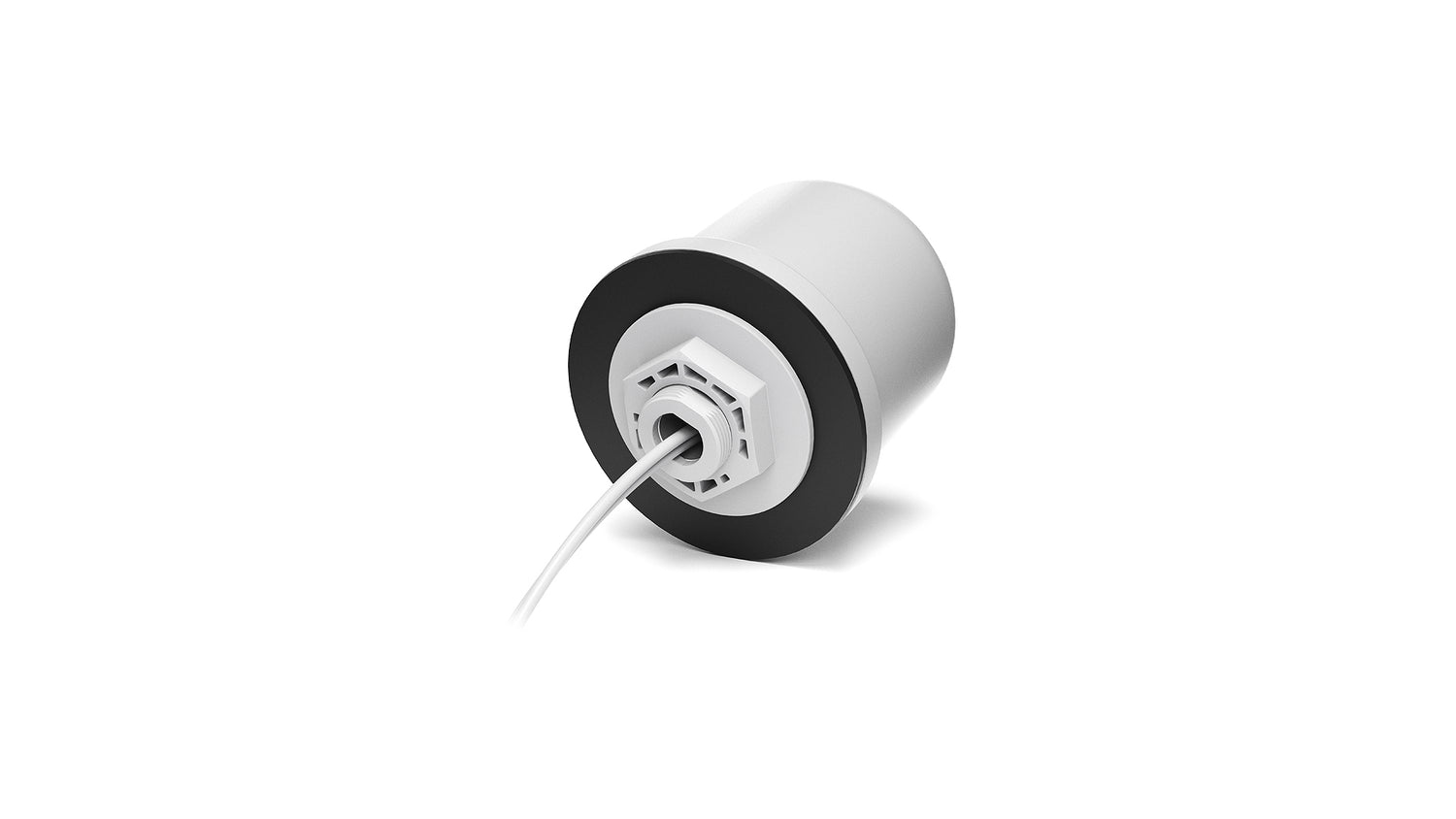

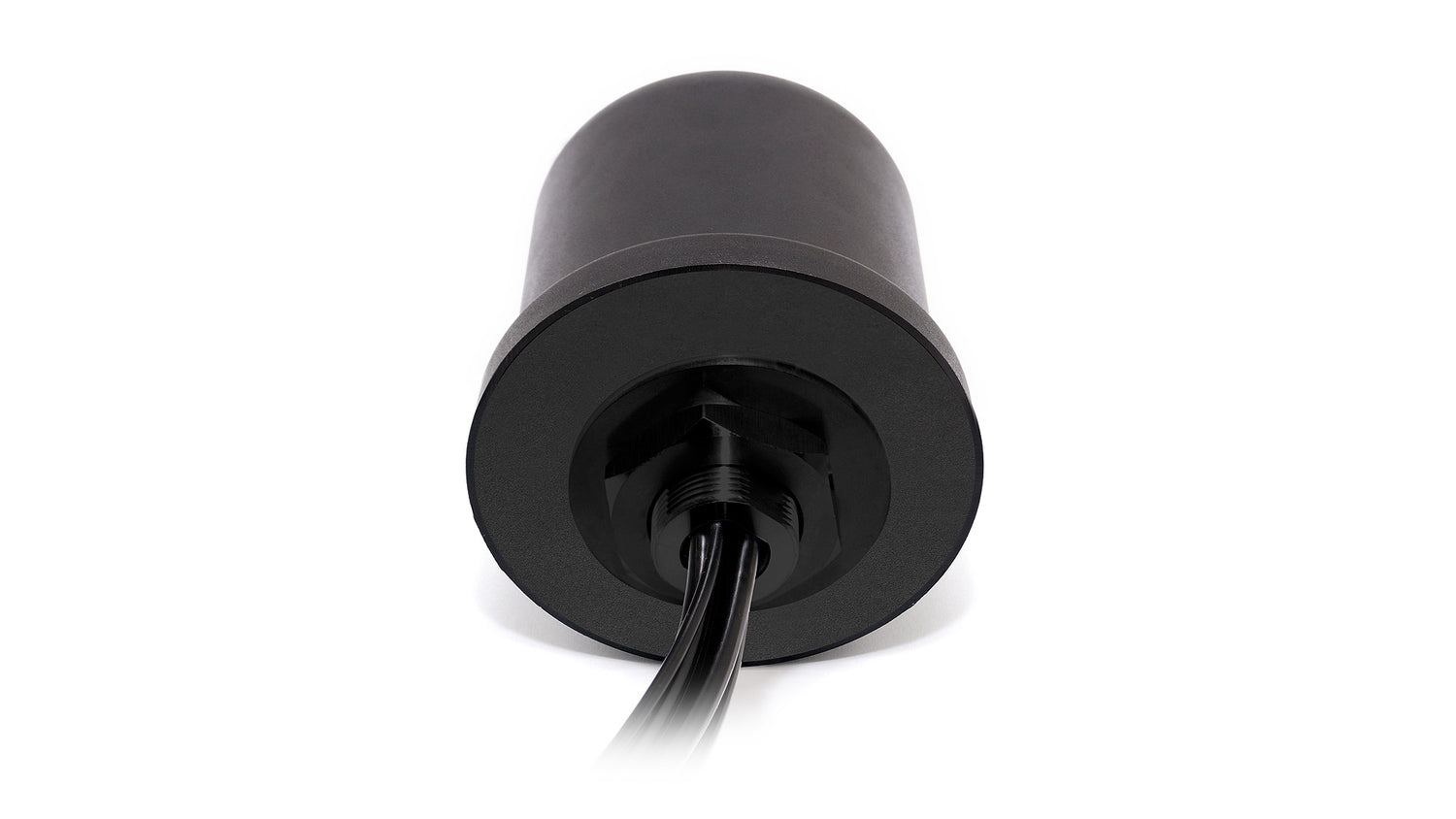

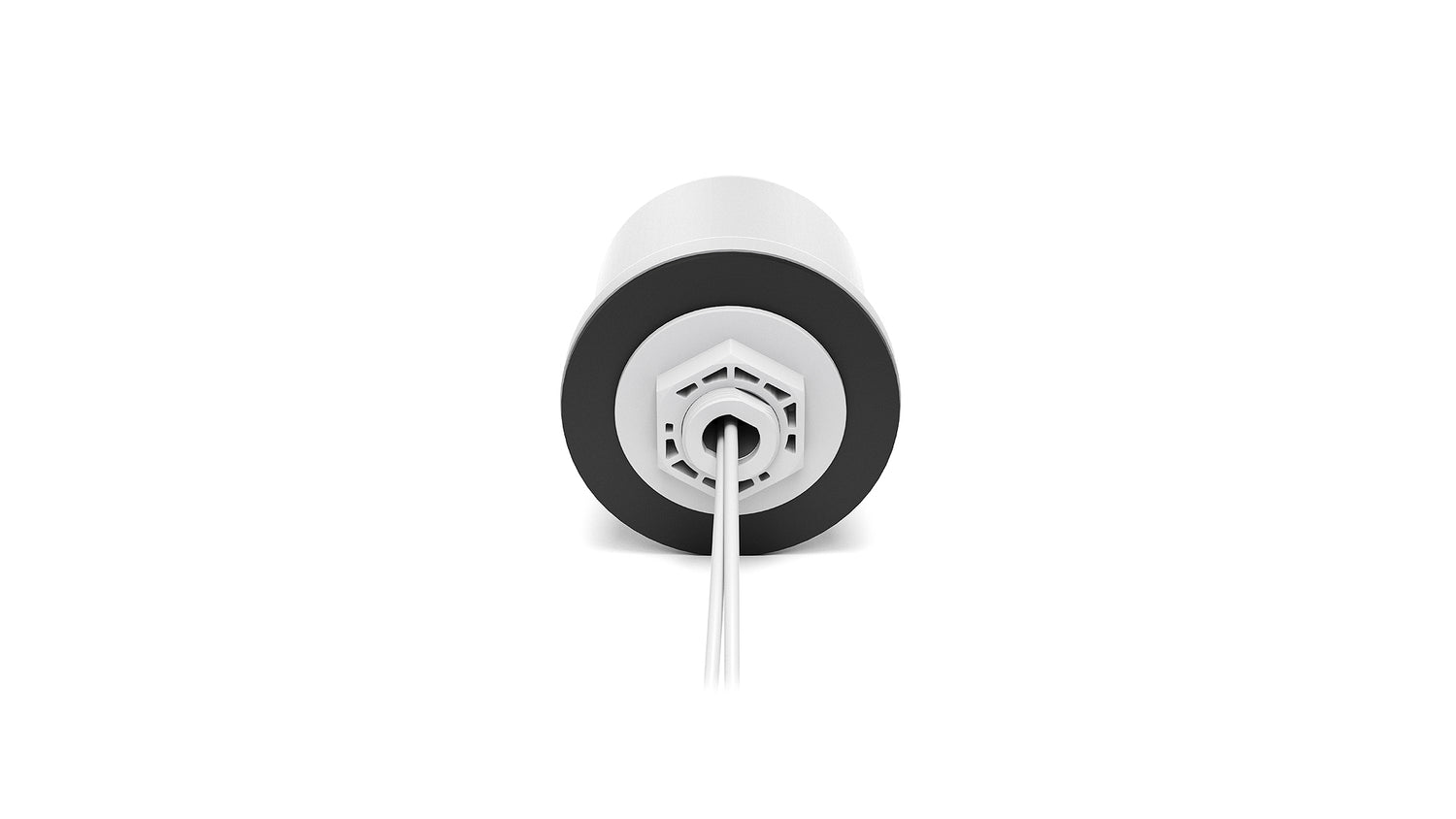

Mit nur Ø 96 x H 90 mm ist diese robuste, leichte Kunststoffbasis mit Schraubbefestigung vielseitig installierbar und reduziert die Installationskosten. Sie verfügt über eine Anti-Rotations-Montagetechnologie. Beide Kabel haben einen SMA-Stecker, eine Standardkabellänge von 300 cm LL195 und sind vollständig anpassbar durch zusätzliche Anschlusstypen, Kabellängen und Kabeltypen. Diese Antenne ist bodenflächenunabhängig, was eine Installation auf jeder Oberfläche ermöglicht und Zeit, Kosten und Ressourcen spart. Sie ist robust, zuverlässig und langlebig, selbst unter extremen Bedingungen, und schützt vor Temperaturen von -40°C bis +85°C. Hergestellt ohne gefährliche Stoffe, entspricht sie den REACH- und RoHS-Richtlinien. Sie bietet vollständigen Schutz (IP67, IP69 und IK09 Zertifizierung) gegen Wasser, Staub und Stöße und ist zudem sicher bei Hochdruck und Dampf.


Technische Daten

Betriebstemperatur: -40°C bis +85°C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE, 3G, 2G
Standort: Außen
Montage: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~1,4:1, ~1,5:1
Effizienz (%): ~45,1, ~47,1, ~46,8
Spitzenverstärkung (dBi): ~-0,9, ~3,3, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - Mobilfunk/4G LTE

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,4:1, ~1,5:1
Effizienz (%): ~45,1, ~46,6, ~48,2
Spitzenverstärkung (dBi): ~-1,4, ~3,0, ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A24Ba","title":"Medusa 2-in-1 4G LTE/3G/2G MIMO Breitband Hochgewinn Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69/IK09","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.6","vswr":"~2.0:1","efficiency_percent":"~45.1","peakGain_dbi":"~-0.9","averageGain_db":"~-3.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-16.3","vswr":"~1.4:1","efficiency_percent":"~47.1","peakGain_dbi":"~3.3","averageGain_db":"~-3.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-13.9","vswr":"~1.5:1","efficiency_percent":"~46.8","peakGain_dbi":"~4.4","averageGain_db":"~-3.3"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-10.9","vswr":"~1.9:1","efficiency_percent":"~45.1","peakGain_dbi":"~-1.4","averageGain_db":"~-3.5"},{"range_mhz":"1710-2170","returnLoss_db":"~-16.1","vswr":"~1.4:1","efficiency_percent":"~46.6","peakGain_dbi":"~3.0","averageGain_db":"~-3.3"},{"range_mhz":"2500-2700","returnLoss_db":"~-14.4","vswr":"~1.5:1","efficiency_percent":"~48.2","peakGain_dbi":"~4.7","averageGain_db":"~-3.2"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
