2J | Artikelnummer: 2J7A24Bc

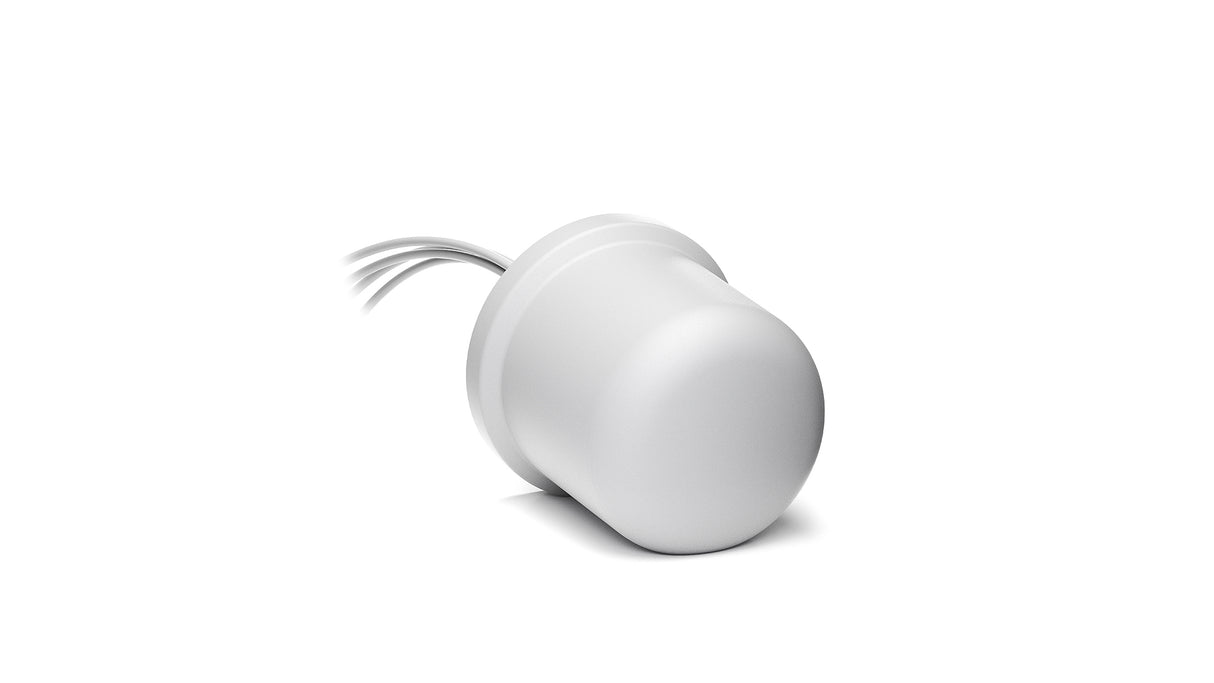

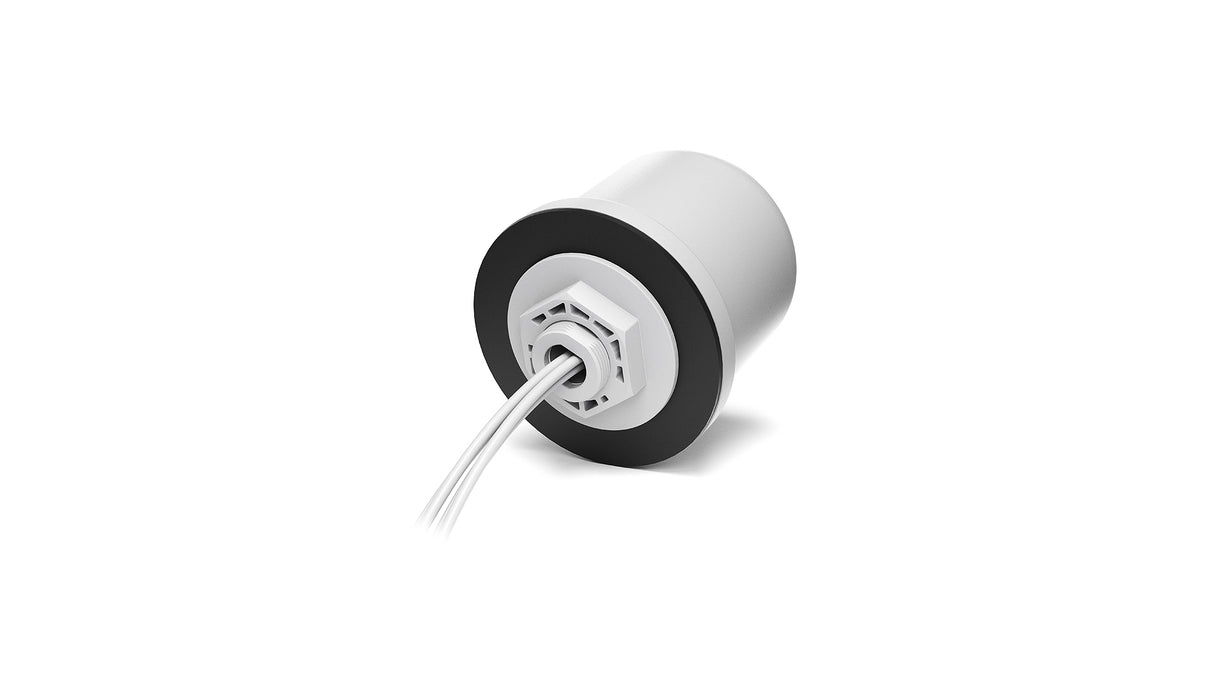

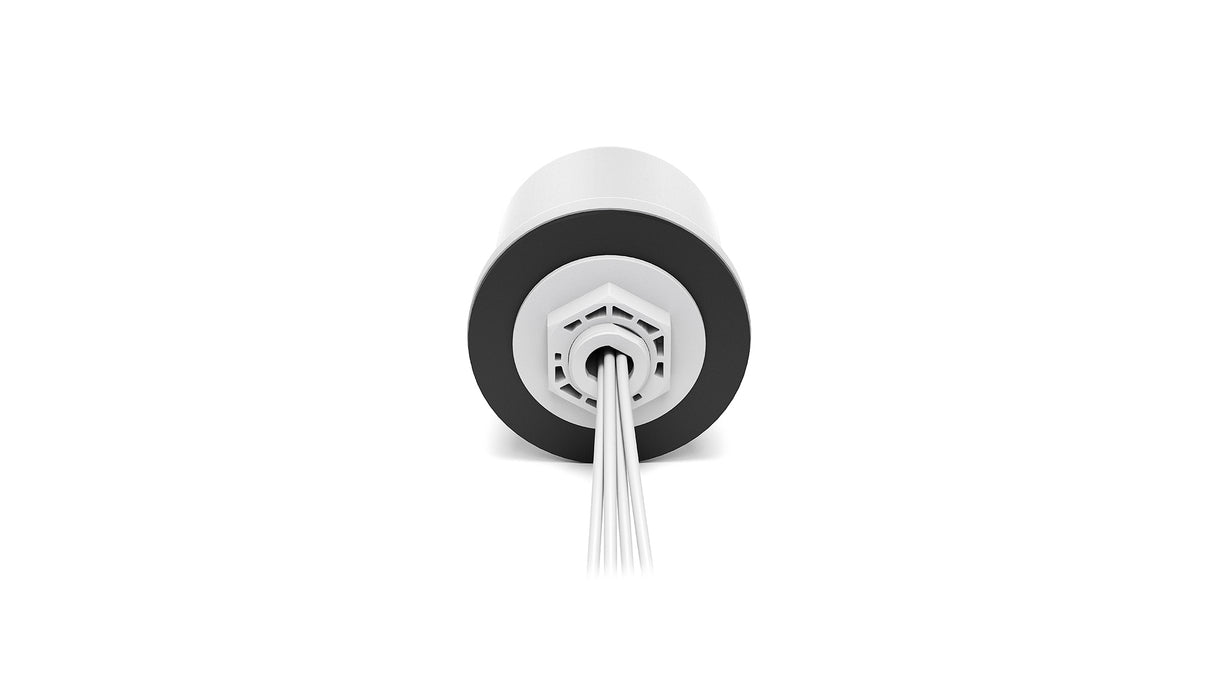

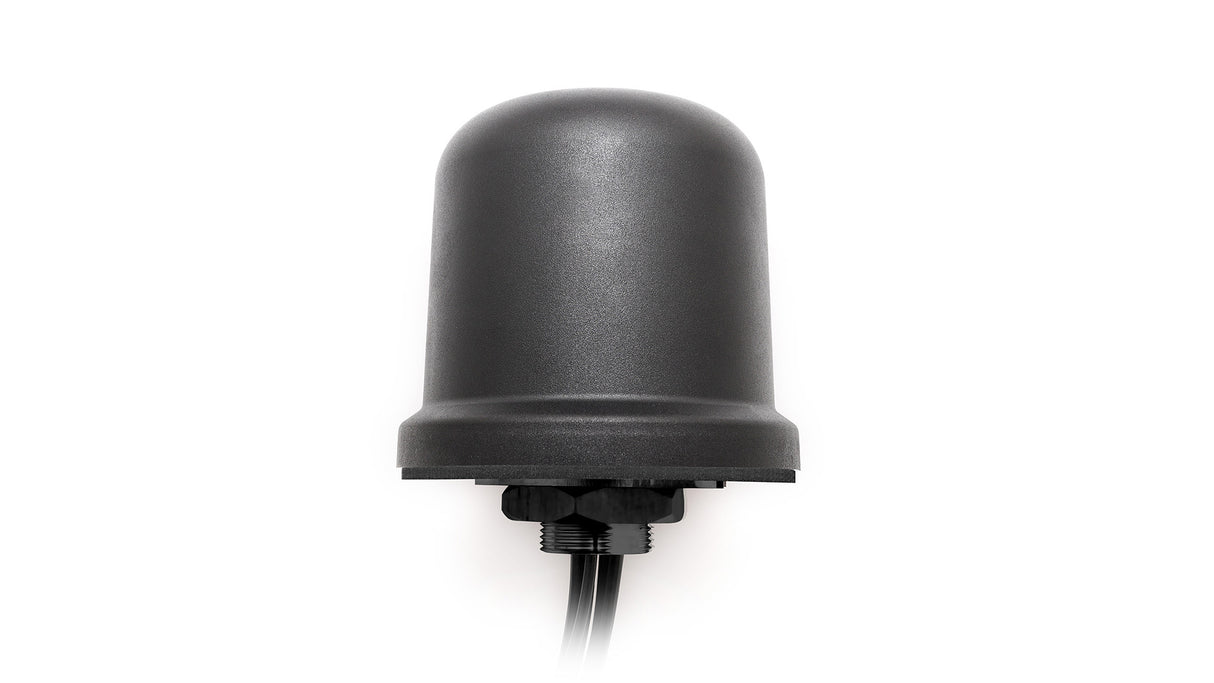

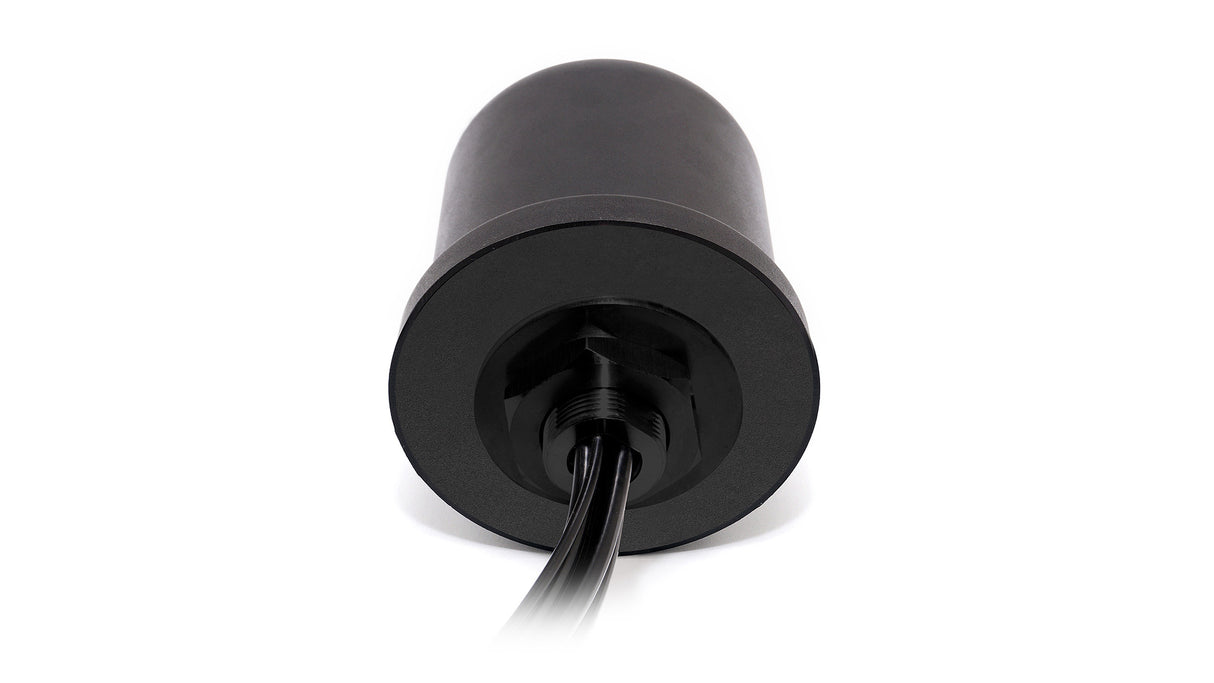

2J7A24Bc 4G/LTE Schraubmontage Antenne Medusa MIMO SMA-M 300cm IP67/IP69

Name: 2J7A24Bc 4G/LTE Schraubmontage Antenne Medusa MIMO SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J7A24Bc
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese leichte Hochgewinnantenne ist für fortschrittliche 4G LTE/3G/2G MIMO Konnektivität konzipiert und somit ideal für anspruchsvolle Anwendungen, die eine zuverlässige, unterbrechungsfreie Mobilfunkleistung erfordern. Ihr 4-in-1-Kombinationsdesign gewährleistet eine kontinuierliche Signalpaarung für optimalen Datendurchsatz und Effizienz, während das robuste Gehäuse aus ASA-Kunststoff eine langlebige, umweltfreundliche und wasserdichte Lösung für dauerhafte Außeninstallationen bietet. Die Schraubbefestigung mit Anti-Rotationsmechanismus und die Unabhängigkeit von der Grundfläche machen sie für eine Vielzahl von Oberflächen und Umgebungen geeignet.

Hochleistungs-MIMO-Technologie für verbesserten Daten- und Videodurchsatz
Breitbandabdeckung von 698–2700 MHz für maximale Kompatibilität
Leicht, robust und wasserdicht (IP67/IP69/IK09) gebaut
Ideal für Smart Cities, industrielle Automatisierung, öffentliche Sicherheit, IoT und mehr

Konnektivitäten

4× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G

Anschluss & Kabel

Anschlusstyp: SMA-Stecker
Kabellänge: 300 cm
Kabeltyp: LL195

Installation / Umwelt

Das vollständig wasserdichte (IP67/IP69/IK09) kuppelförmige Gehäuse der Antenne und die leichte Antennenbasis bestehen aus langlebigem und hochwertigem ASA-Material mit empfohlenen Betriebs- und Lagertemperaturen von -40 °C bis +85 °C. Mit Schraubbefestigung und Anti-Rotationsmechanismus ist diese grundflächenunabhängige Antenne ideal für dauerhafte und sichere Installationen auf jeder Oberfläche.

Alle Kabel sind mit einem standardmäßigen SMA-Stecker und 300 cm langen Low-Loss-195-Kabeln ausgestattet, die fein abgestimmt sind für optimale Antennenleistung. Wir bieten auch eine große Auswahl an alternativen Anschlüssen und Kabeln, die den meisten Anpassungsanforderungen gerecht werden. Bitte kontaktieren Sie unsere sehr erfahrenen Ingenieure für Antennenauswahl oder Anpassungswünsche.

Alle unsere Produkte sind umweltbewusst gestaltet und werden ohne gefährliche Materialien hergestellt, vollständig REACH- und RoHS-konform.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, Cat-X, Cat-Mx, Cat-NBx
Befestigung: Schraubbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~1,9:1, ~1,6:1
Effizienz (%): ~30,7, ~41,2, ~56,1
Spitzenverstärkung (dBi): ~-1,5, ~3,2, ~6,5
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 2 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~1,8:1, ~1,7:1
Effizienz (%): ~31,5, ~40,0, ~55,4
Spitzenverstärkung (dBi): ~-0,9, ~3,0, ~5,0
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 3 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,8:1, ~1,8:1, ~1,7:1
Effizienz (%): ~30,8, ~41,0, ~55,0
Spitzenverstärkung (dBi): ~-1,3, ~3,1, ~5,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Konnektivität 4 - 4G LTE MIMO

Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,9:1, ~1,8:1, ~1,7:1
Effizienz (%): ~30,8, ~41,4, ~55,1
Spitzenverstärkung (dBi): ~-0,6, ~3,3, ~5,3
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A24Bc","title":"Medusa Leichtgewicht 4 x 4G LTE/3G/2G MIMO Hochgewinn Schraubbefestigung Antenne","mountingType":"Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 x H 90","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.5","vswr":"~2.8:1","efficiency_percent":"~30.7","peakGain_dbi":"~-1.5","averageGain_db":"~-5.3"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.1","vswr":"~1.9:1","efficiency_percent":"~41.2","peakGain_dbi":"~3.2","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-14.4","vswr":"~1.6:1","efficiency_percent":"~56.1","peakGain_dbi":"~6.5","averageGain_db":"~-2.5"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.6","vswr":"~2.8:1","efficiency_percent":"~31.5","peakGain_dbi":"~-0.9","averageGain_db":"~-5.0"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.4","vswr":"~1.8:1","efficiency_percent":"~40.0","peakGain_dbi":"~3.0","averageGain_db":"~-4.0"},{"range_mhz":"2500-2700","returnLoss_db":"~-12.5","vswr":"~1.7:1","efficiency_percent":"~55.4","peakGain_dbi":"~5.0","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.6","vswr":"~2.8:1","efficiency_percent":"~30.8","peakGain_dbi":"~-1.3","averageGain_db":"~-5.3"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~41.0","peakGain_dbi":"~3.1","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-12.9","vswr":"~1.7:1","efficiency_percent":"~55.0","peakGain_dbi":"~5.7","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["4G LTE","3G","2G"],"frequencies":[{"range_mhz":"698-960","returnLoss_db":"~-6.5","vswr":"~2.9:1","efficiency_percent":"~30.8","peakGain_dbi":"~-0.6","averageGain_db":"~-5.3"},{"range_mhz":"1710-2170","returnLoss_db":"~-11.2","vswr":"~1.8:1","efficiency_percent":"~41.4","peakGain_dbi":"~3.3","averageGain_db":"~-3.9"},{"range_mhz":"2500-2700","returnLoss_db":"~-13.0","vswr":"~1.7:1","efficiency_percent":"~55.1","peakGain_dbi":"~5.3","averageGain_db":"~-2.7"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":25}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
