Beschreibung
Diese ultraleichte, umweltfreundliche Antenne bietet leistungsstarke Multi-Technologie-Konnektivität in einem kompakten Kuppelgehäuse. Für globale Anwendungen konzipiert, verfügt sie über zwei MIMO 4G LTE/3G/2G-Konnektivitäten, zwei MIMO W-lan 6E/7-Konnektivitäten und eine dedizierte GNSS-Konnektivität für GPS, GLONASS, Galileo und QZSS. Das robuste ASA-Gehäuse sorgt für Langlebigkeit, während die Anti-Rotations-Schraubbefestigung eine sichere Montage auf vertikalen oder horizontalen Flächen ermöglicht. Ideal für industrielle, automotive, Telematik-, Smart-Home- und IoT-Einsätze, bei denen zuverlässige Mobilfunk-, W-lan- und Navigationsverbindungen unerlässlich sind.
Konnektivitäten
2× 4G LTE MIMO/FirstNet/LPWA/NB-IoT/Cat-X-Mx-NBx/3G/2G
GPS/GLO/QZSS/Galileo/L1
2× 2,4-5,0-6,0GHz MIMO/W-lan 6E/W-lan 7/LPWA/BT/ZigBee/RFID/ISM
Stecker & Kabel
- Steckverbindertyp: SMA-M/RPSMA-M
- Kabellänge: 300cm
- Kabeltyp: LL195/LL100
Installation / Umweltbedingungen

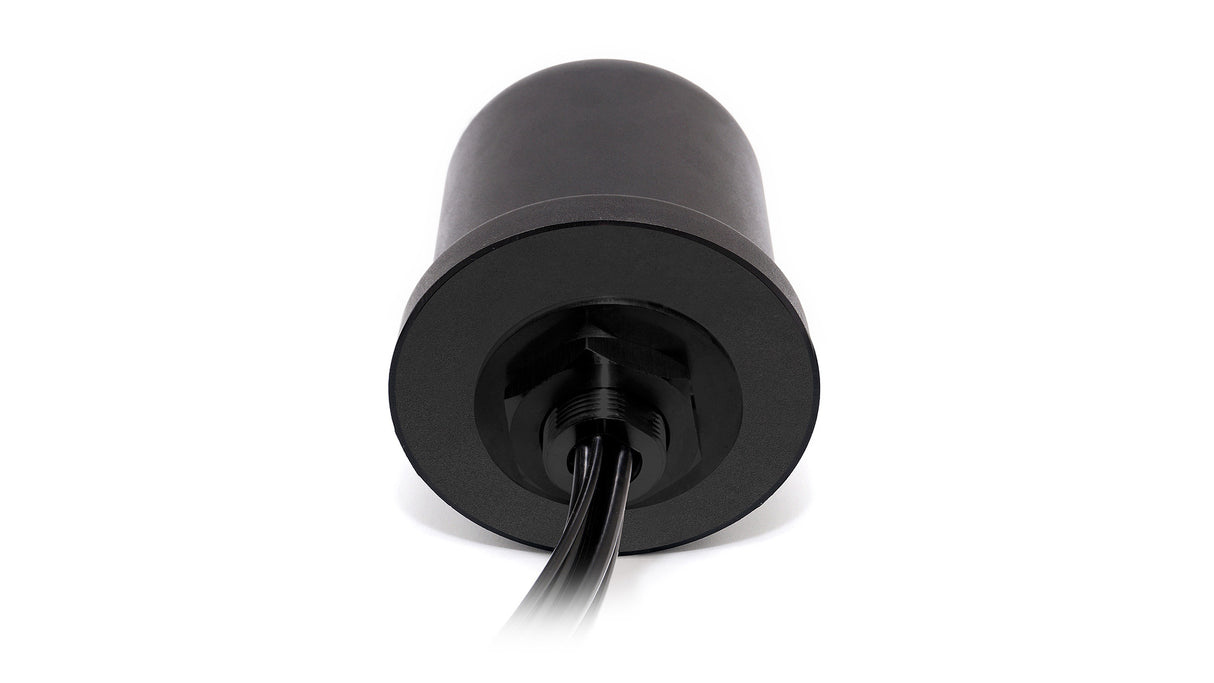

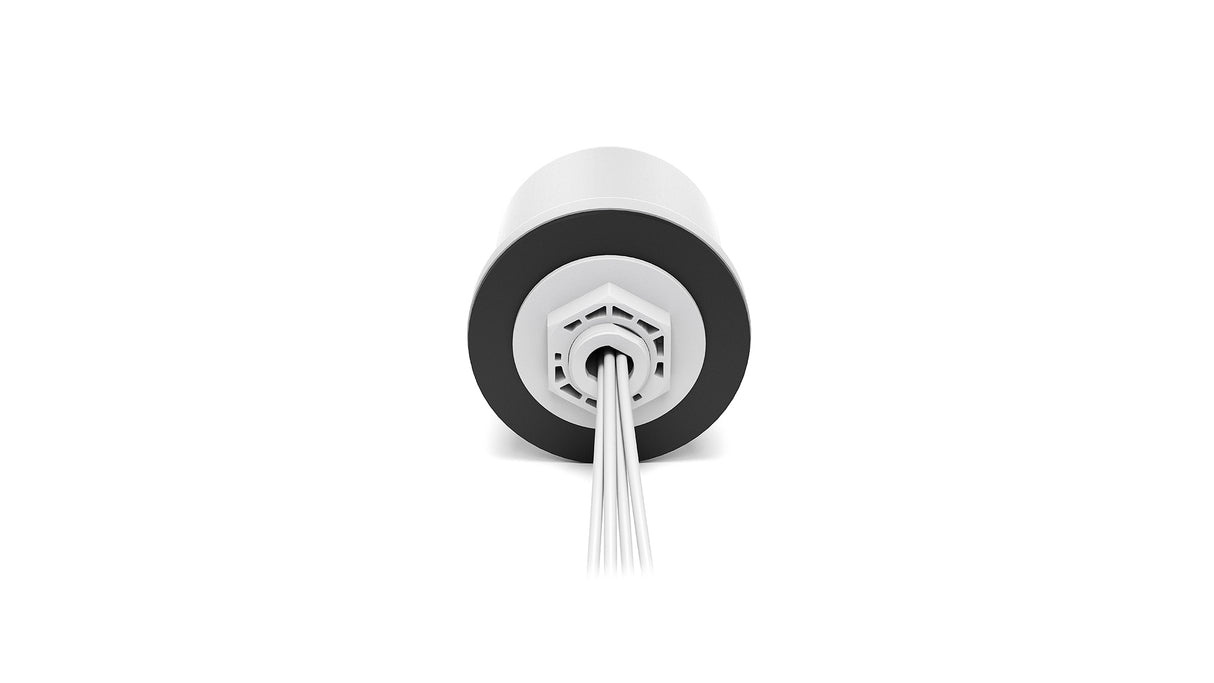

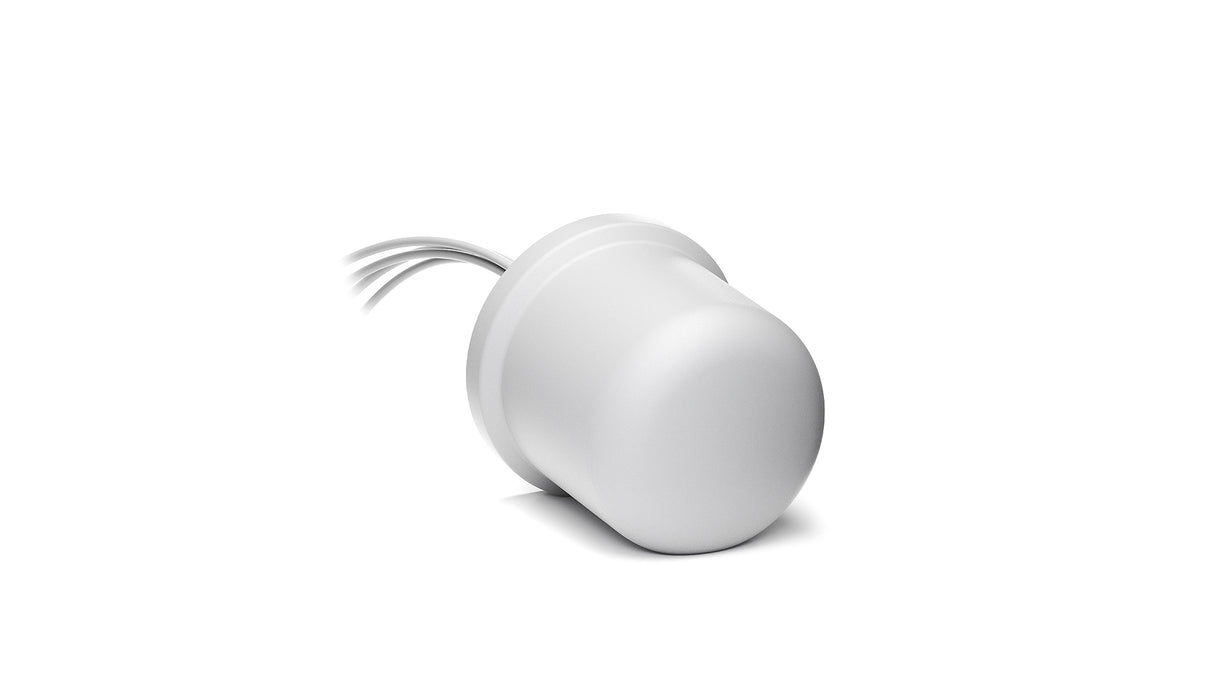

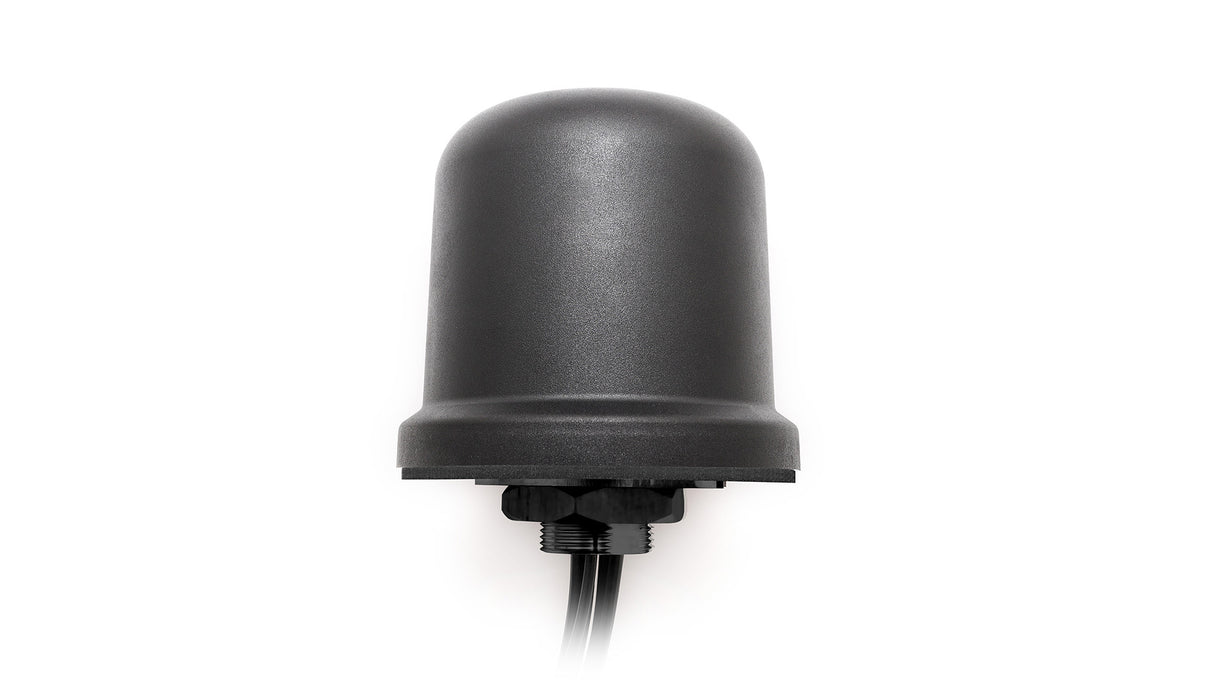

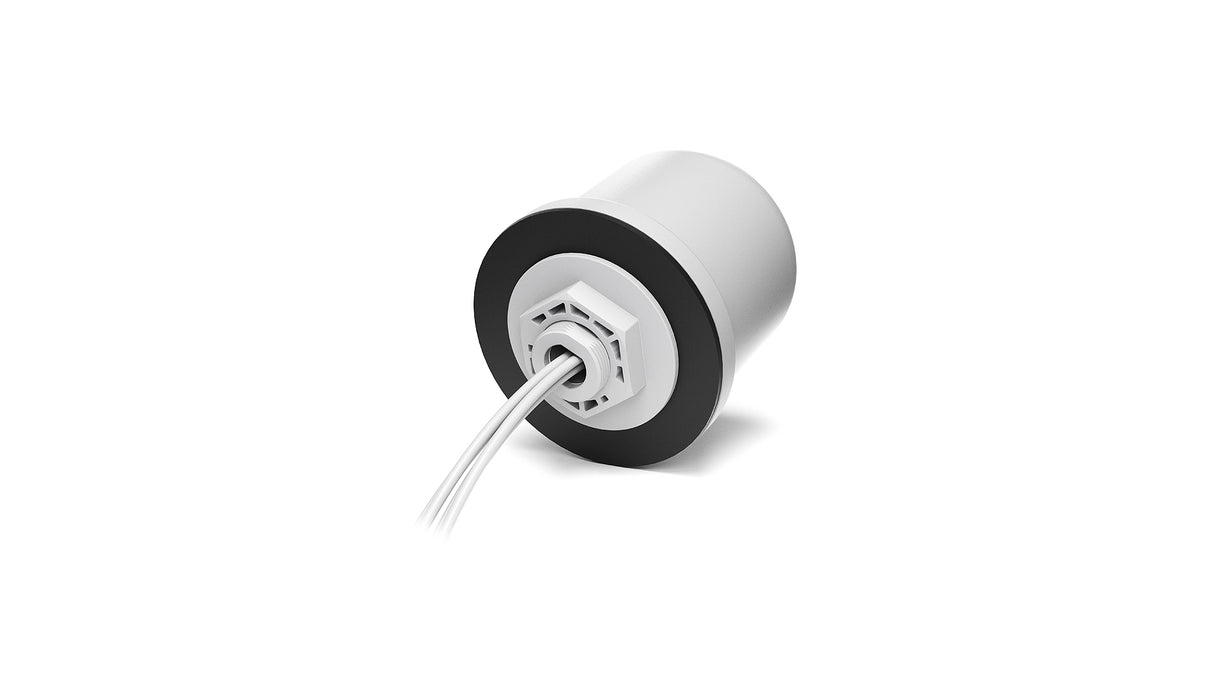

Mit kompakten Abmessungen von Ø 96 x H 90 mm besteht das kuppelförmige Gehäuse und die Basis aus leichtem ASA-Material. Durch ein neues nachhaltiges Leichtbaumaterial-Design werden Produktionsenergie, Kosten und Umweltbelastung über den gesamten Design-, Herstellungs-, Transport- und Entsorgungszyklus reduziert. Die Anti-Rotations-Schraubbefestigung ermöglicht eine sichere Montage auf vertikalen oder horizontalen Flächen wie Gebäuden, Dächern und Wänden ohne Erdung. IP67-, IP69- und IK09-Zertifizierungen gewährleisten vollständigen Schutz gegen Wasser, Staub, Partikel und Stöße, ohne die Antennenleistung zu beeinträchtigen.
Alle fünf LL195/LL100 Kabel sind 300 cm lang und verbinden über einen standardmäßigen SMA-Stecker für 4G LTE- und GNSS-Konnektivitäten sowie einen SMA-Stecker-RP für W-lan-Konnektivitäten. Hochqualifizierte Experten stehen zur Verfügung, um eine breite Palette an kundenspezifischen Steckverbindern und Kabeln anzubieten sowie Unterstützung bei der Antennenauswahl für eine perfekte Produkt-Kunden-Anpassung zu leisten. Alle Produkte sind ohne gefährliche Materialien entworfen und hergestellt und erfüllen vollständig die REACH- und RoHS-Richtlinien.
Technische Spezifikationen
Betriebstemperatur: -40 °C bis +85 °C
Antenne-Technologien: MIMO
Mobilfunktechnologien: 4G/LTE
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT, SigFox, LoRa
Befestigung: Schraubbefestigung
Satellitennavigation: GNSS
Kurzstreckenfunkstandards: W-lan, Bluetooth, ZigBee, ISM
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm
Konnektivität 1 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~2,0:1, ~1,4:1, ~1,5:1
Effizienz (%): ~45,1, ~47,1, ~46,8
Spitzenverstärkung (dBi): ~0,9, ~3,3, ~4,4
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 2 - 4G LTE MIMO
Standards: 2G, 3G, 4G
Frequenz: 698-960, 1710-2170, 2500-2700 MHz
VSWR: ~1,9:1, ~1,4:1, ~1,5:1
Effizienz (%): ~45,1, ~46,6, ~48,2
Spitzenverstärkung (dBi): ~1,4, ~3,0, ~4,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 3 - W-lan 6E/7 MIMO
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,6:1, ~1,5:1, ~2,6:1
Effizienz (%): ~44,9, ~35,9, ~20,2
Spitzenverstärkung (dBi): ~4,8, ~3,0, ~1,8
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 4 - W-lan 6E/7 MIMO
Standards: W-lan, BT, ZigBee, ISM, SigFox, LoRa
Frequenz: 2410-2490, 4920-5925, 5925-7125 MHz
VSWR: ~1,7:1, ~1,6:1, ~2,6:1
Effizienz (%): ~41,7, ~35,7, ~22,3
Spitzenverstärkung (dBi): ~4,6, ~3,1, ~1,7
Impedanz (Ohm): 50
Polarisation: Linear
Max. Eingangsleistung (W): 25
Konnektivität 5 - GNSS
Standards: GPS, QZSS, Galileo, GLONASS
Frequenz: 1575,42, 1598-1610 MHz
VSWR: ≤1,5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägewellenfiltertyp: Nachfilter
Spannung (V): 2,7 - 5,5
Rauschzahl (dB): 1,2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40,5 - 137,5
Außerbanddämpfung (dB): 32
