2J  |  Artikelnummer: 2J7A83JBa-B16J

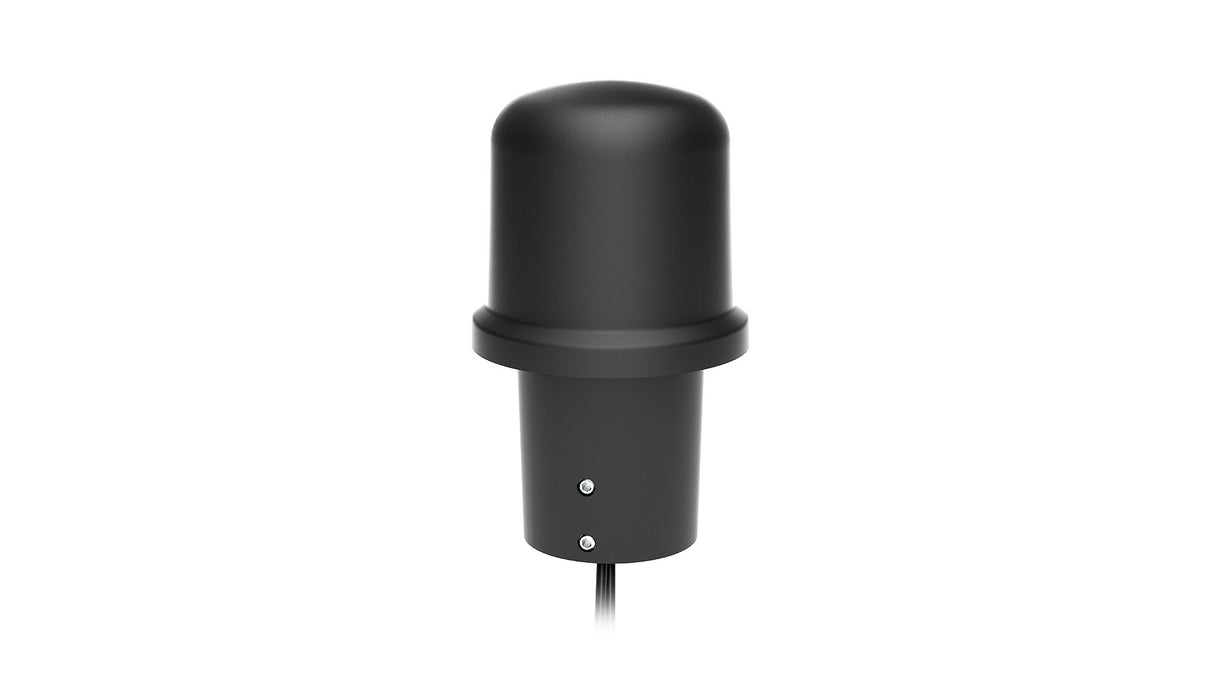

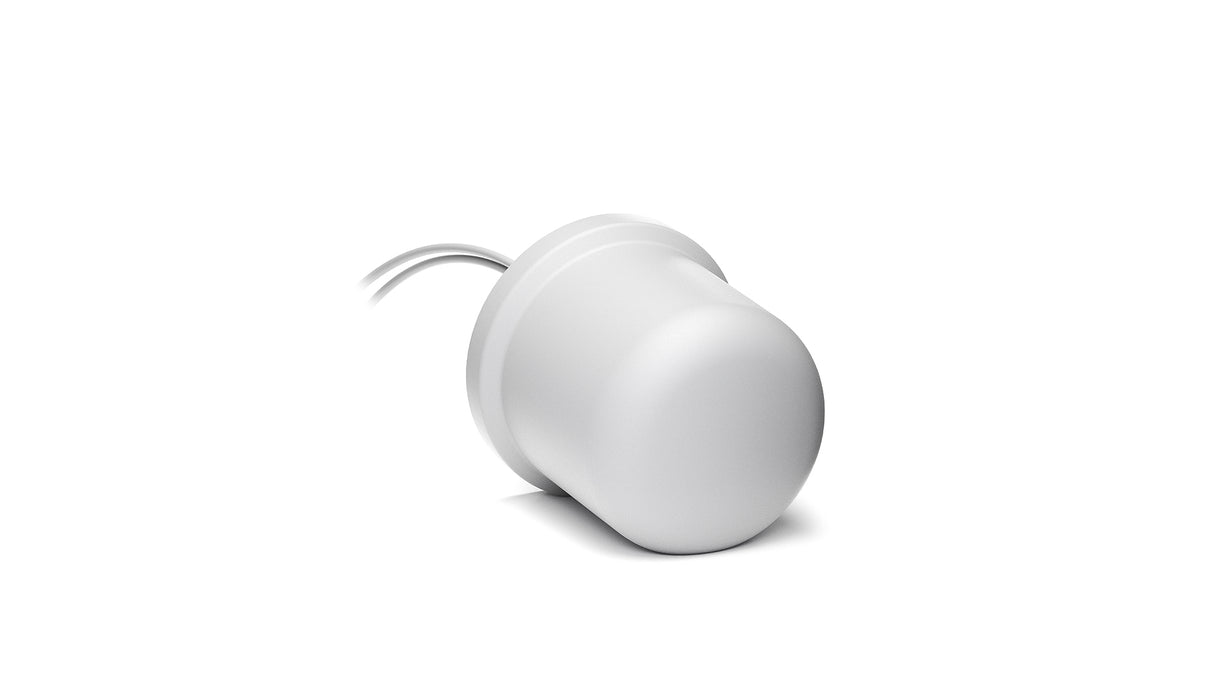

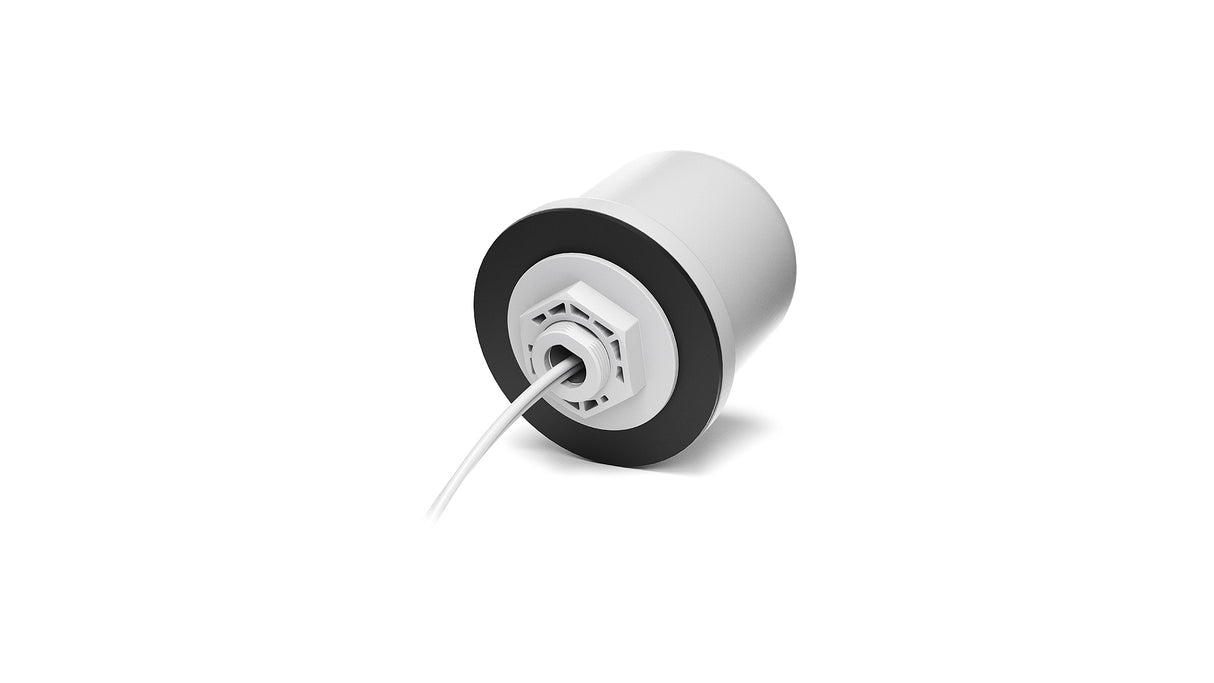

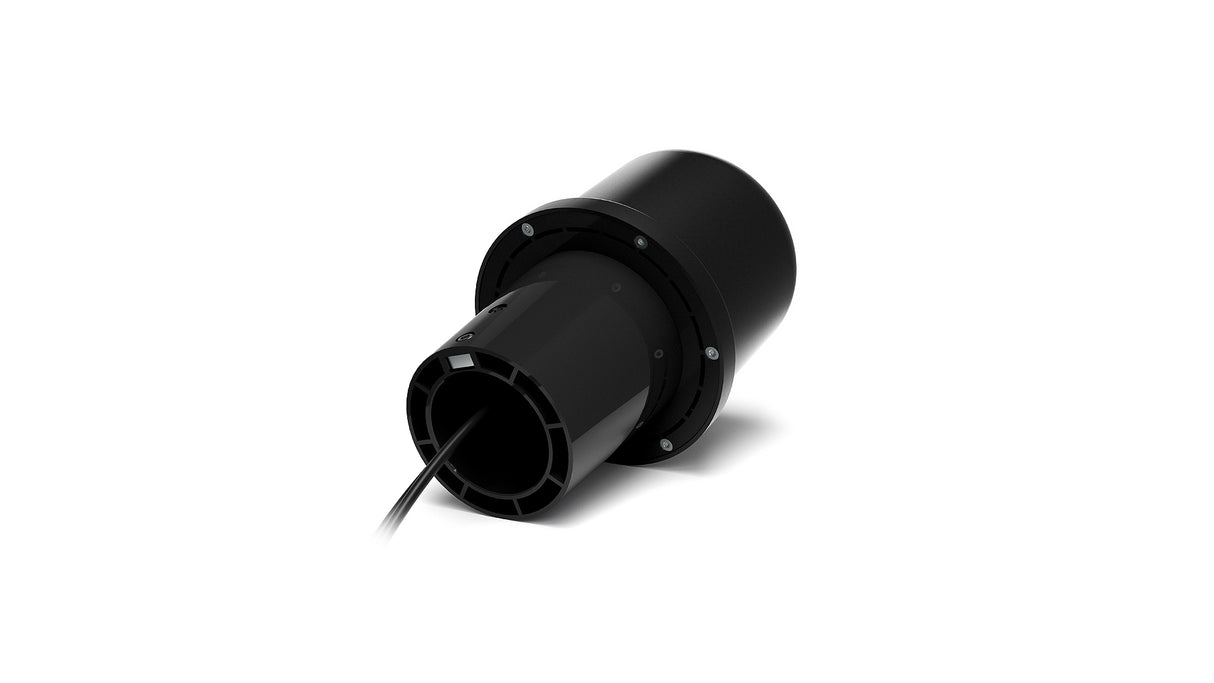

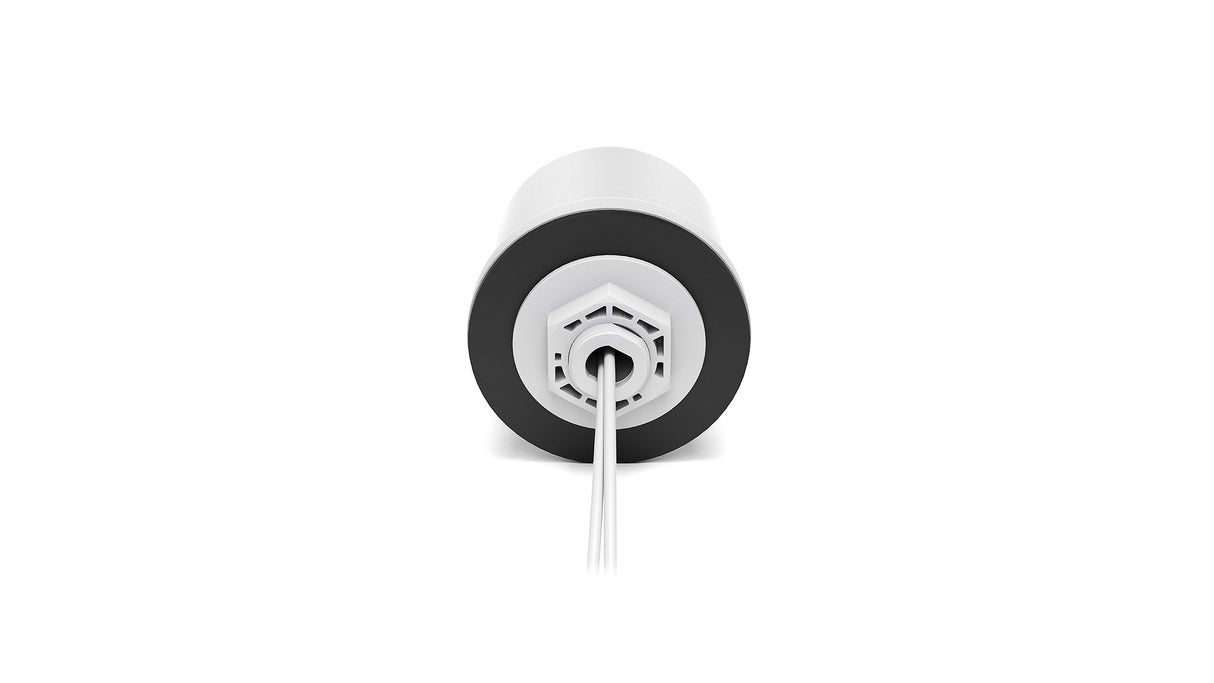

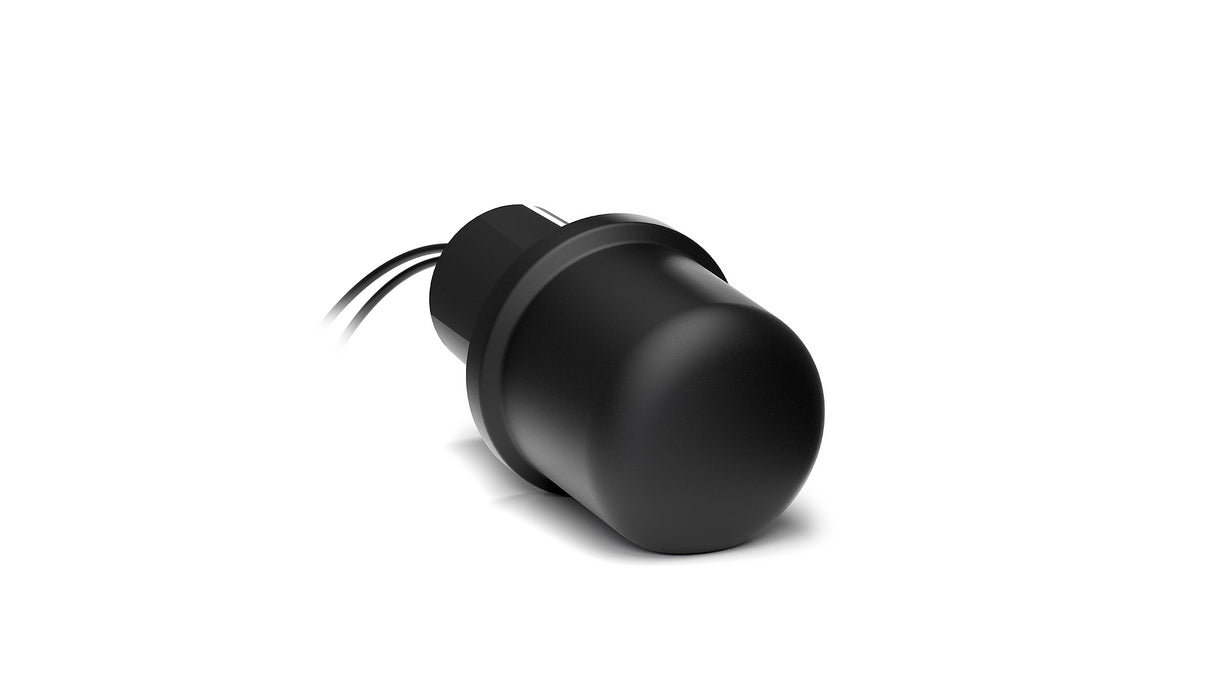

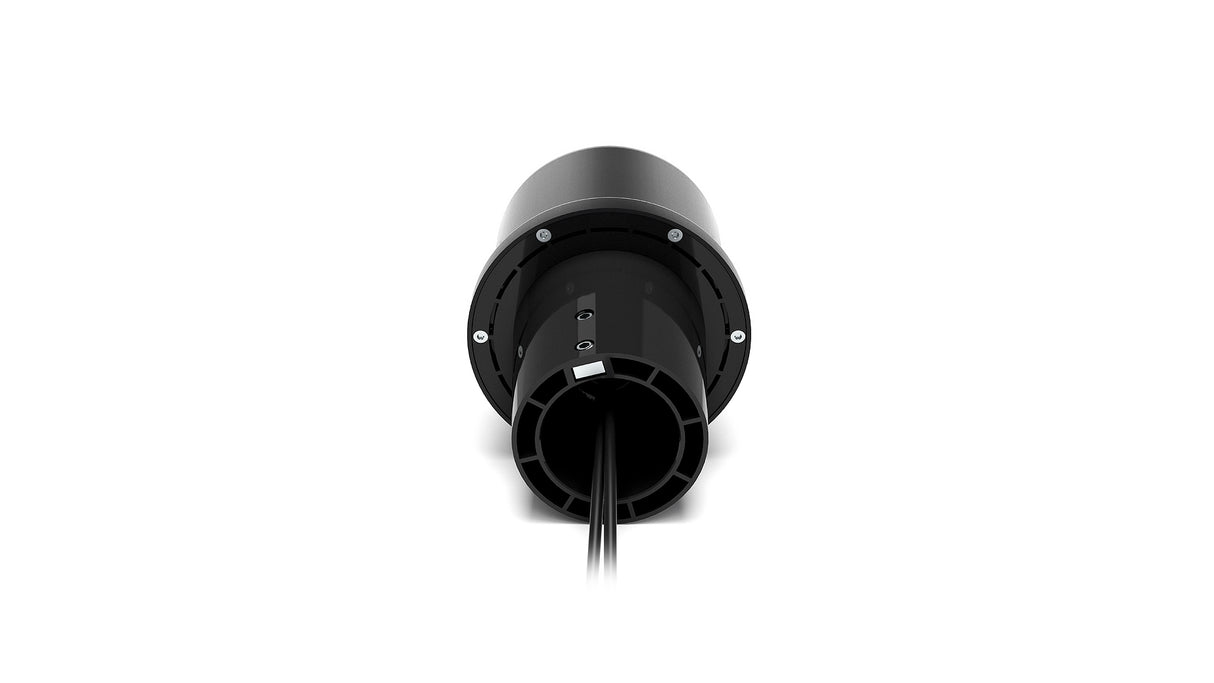

2J7A83JBa-B16J 5G Schrauben-/Pfostenmontage Antenne Medusa SMA-M 300cm IP67/IP69

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste Antenne ist für Hochleistungs-5G-MIMO-Konnektivität ausgelegt und unterstützt 5GNR, 4G LTE, 3G und 2G Bänder über einen weiten Frequenzbereich (617–5925 MHz). Ihr robustes Design gewährleistet einen zuverlässigen Betrieb in anspruchsvollen Umgebungen und macht sie ideal für den öffentlichen Sicherheitsbereich, den Transport, industrielle IoT-Anwendungen und missionskritische Kommunikation. Die Antenne ist unabhängig von der Grundfläche, verfügt über eine Anti-Rotations-Befestigung und ist durch die Schutzarten IP67, IP69 und IK09 für maximale Haltbarkeit gegen Staub, Wasser und Stöße geschützt. Das kompakte Gehäuse und die mitgelieferte Mastbefestigung ermöglichen eine flexible Installation auf verschiedenen Oberflächen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL195

Installation / Umwelt

Mit nur Ø 96 x H 91 mm (Schraubbefestigung) und Ø 96 x H 160 mm (Mastbefestigung) ist diese Antenne in einem starken und langlebigen Gehäuse aus hochwertigem Acrylnitril-Styrol-Acrylat (ASA) untergebracht, einem Material, das für seine UV-Stabilität und Hitzebeständigkeit bekannt ist. Zusätzlich verfügt sie über eine Kunststoff-Antennenbasis, die eine kostengünstige Alternative zur teureren Metallbasis darstellt. Die Unabhängigkeit von der Grundfläche und die Mastbefestigung ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Die Schraubbefestigung beinhaltet einen Anti-Rotations-Mechanismus. Alle Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G, 4G, 3G, 2G
Standort: Außen
LPWAN & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung, Mastbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 161 (Mast)Ø 96 x H 91 (Schraube) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.9, ~-13.3, ~-11.4, ~-12.9
VSWR: ~2.6:1, ~1.7:1, ~1.9:1, ~1.7:1
Effizienz (%): ~44.1, ~56.3, ~44.0, ~42.4
Spitzenverstärkung (dBi): ~1.4, ~3.6, ~3.4, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.7, ~-12.4, ~-11.9, ~-11.9
VSWR: ~2.7:1, ~1.7:1, ~2.0:1, ~1.8:1
Effizienz (%): ~44.6, ~54.8, ~43.0, ~47.1
Spitzenverstärkung (dBi): ~1.5, ~3.6, ~3.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Rundstrahlend
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A83JBa-B16J","title":"Medusa 2× 5GNR/4G LTE/3G/2G MIMO Heavy-Duty Mast- und Schraubbefestigung Antenne","mountingType":"Mastbefestigung, Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 × H 160 (Mast) / Ø 96 × H 91 (Schraube)","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.9","vswr":"~2.6:1","efficiency_percent":"~44.1","peakGain_dbi":"~1.4","averageGain_db":"~-3.0"},{"range_mhz":"1427-2690","returnLoss_db":"~-13.3","vswr":"~1.7:1","efficiency_percent":"~56.3","peakGain_dbi":"~3.6","averageGain_db":"~-3.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.4","vswr":"~1.9:1","efficiency_percent":"~44.0","peakGain_dbi":"~3.4","averageGain_db":"~-3.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-12.9","vswr":"~1.7:1","efficiency_percent":"~42.4","peakGain_dbi":"~3.8","averageGain_db":"~-3.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-7.7","vswr":"~2.7:1","efficiency_percent":"~44.6","peakGain_dbi":"~1.5","averageGain_db":"~-3.0"},{"range_mhz":"1427-2690","returnLoss_db":"~-12.4","vswr":"~1.7:1","efficiency_percent":"~54.8","peakGain_dbi":"~3.6","averageGain_db":"~-3.0"},{"range_mhz":"3300-5000","returnLoss_db":"~-11.9","vswr":"~2.0:1","efficiency_percent":"~43.0","peakGain_dbi":"~3.5","averageGain_db":"~-3.0"},{"range_mhz":"5150-5925","returnLoss_db":"~-11.9","vswr":"~1.8:1","efficiency_percent":"~47.1","peakGain_dbi":"~3.8","averageGain_db":"~-3.0"}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
