2J  |  Artikelnummer: 2J7A83JBc-B16J

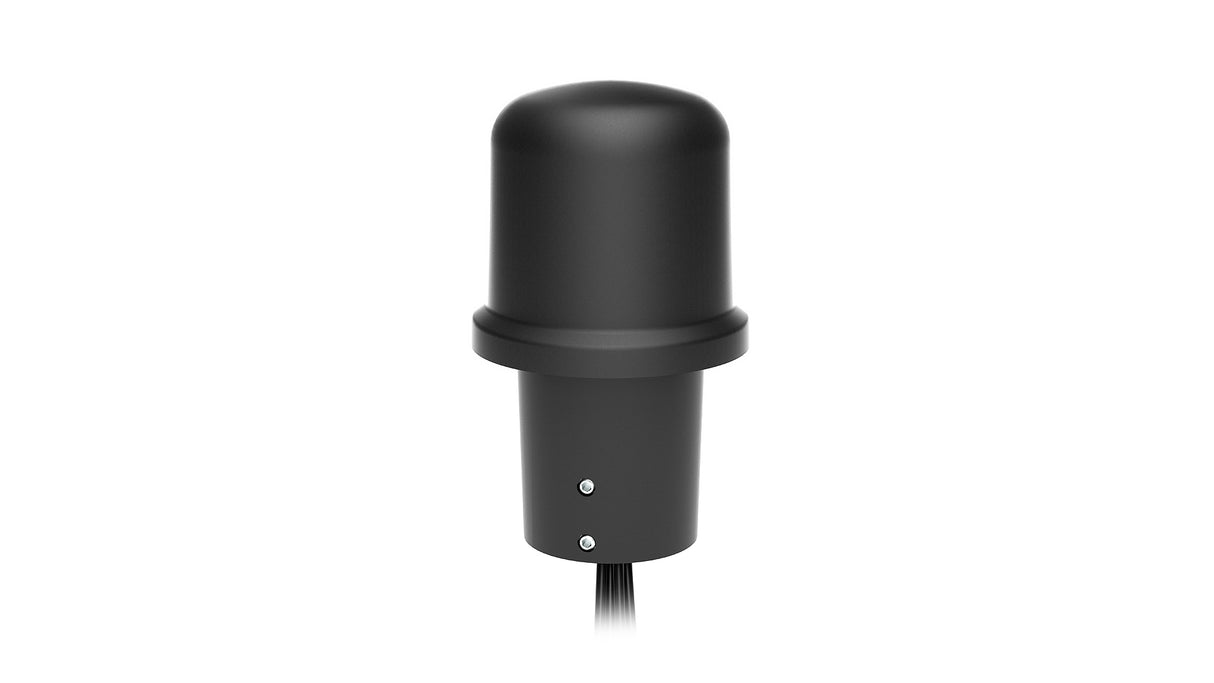

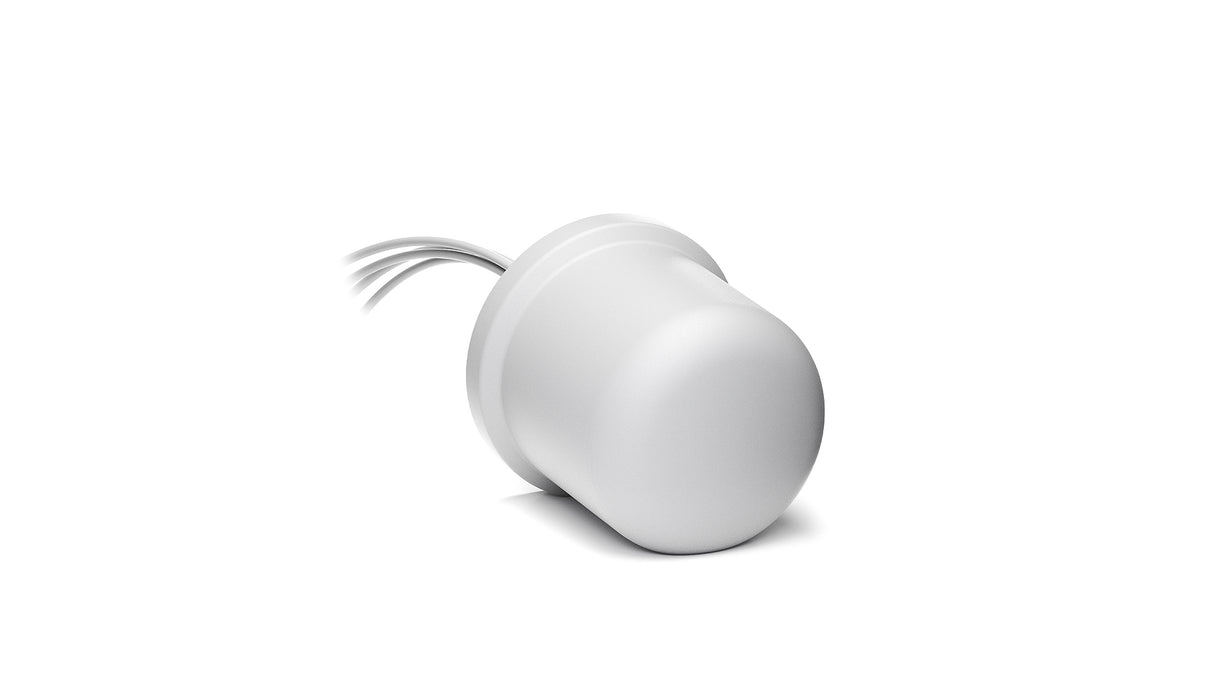

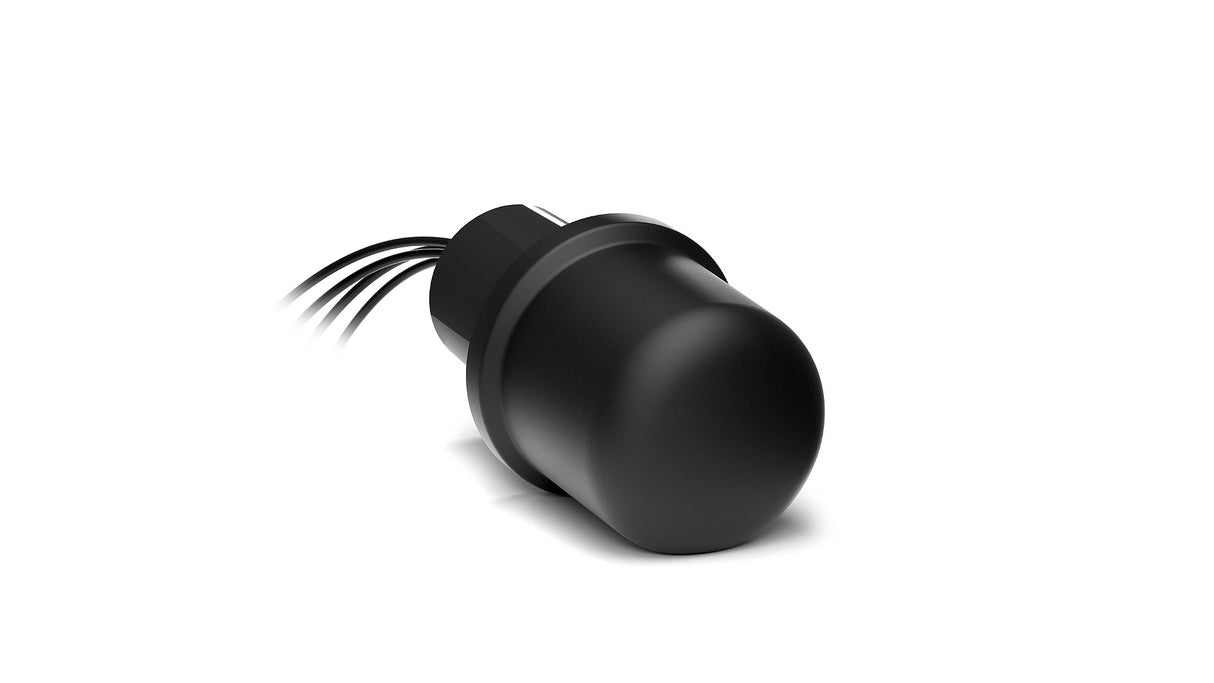

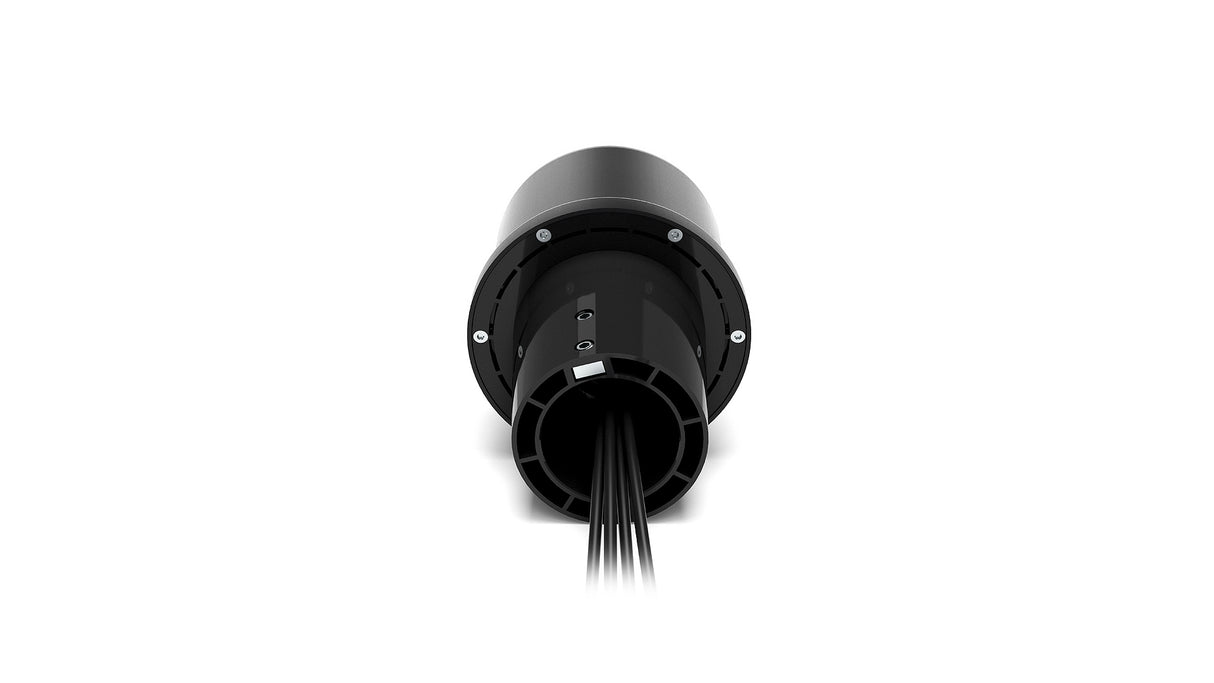

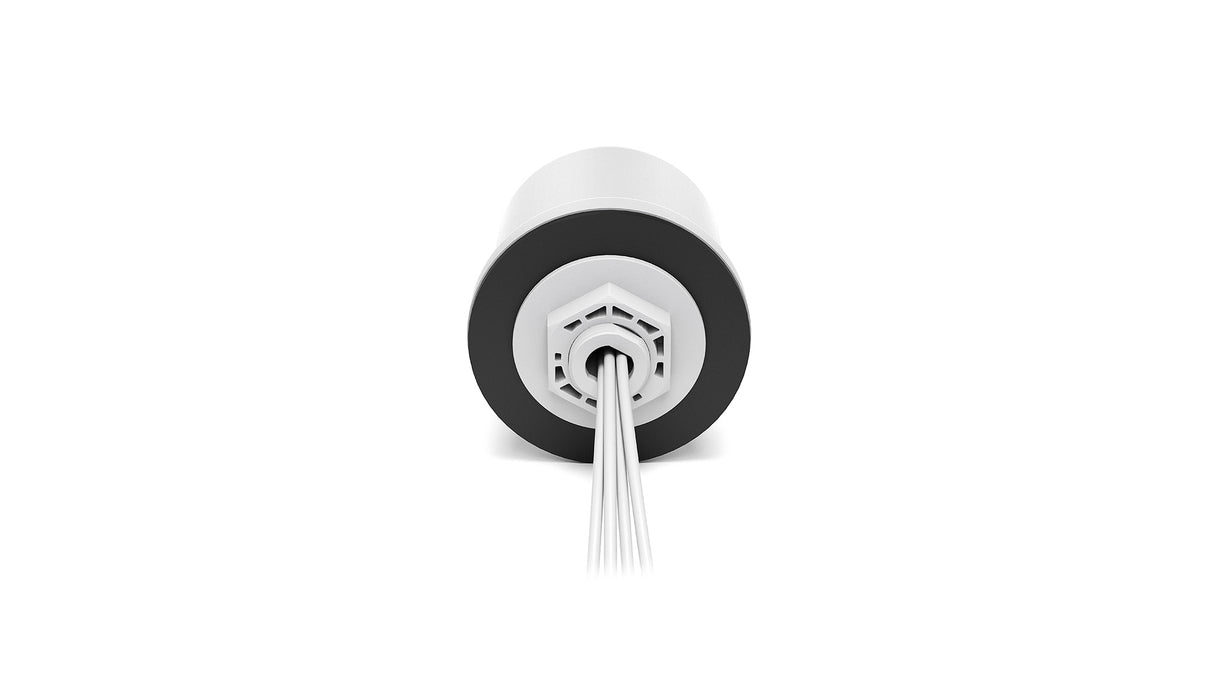

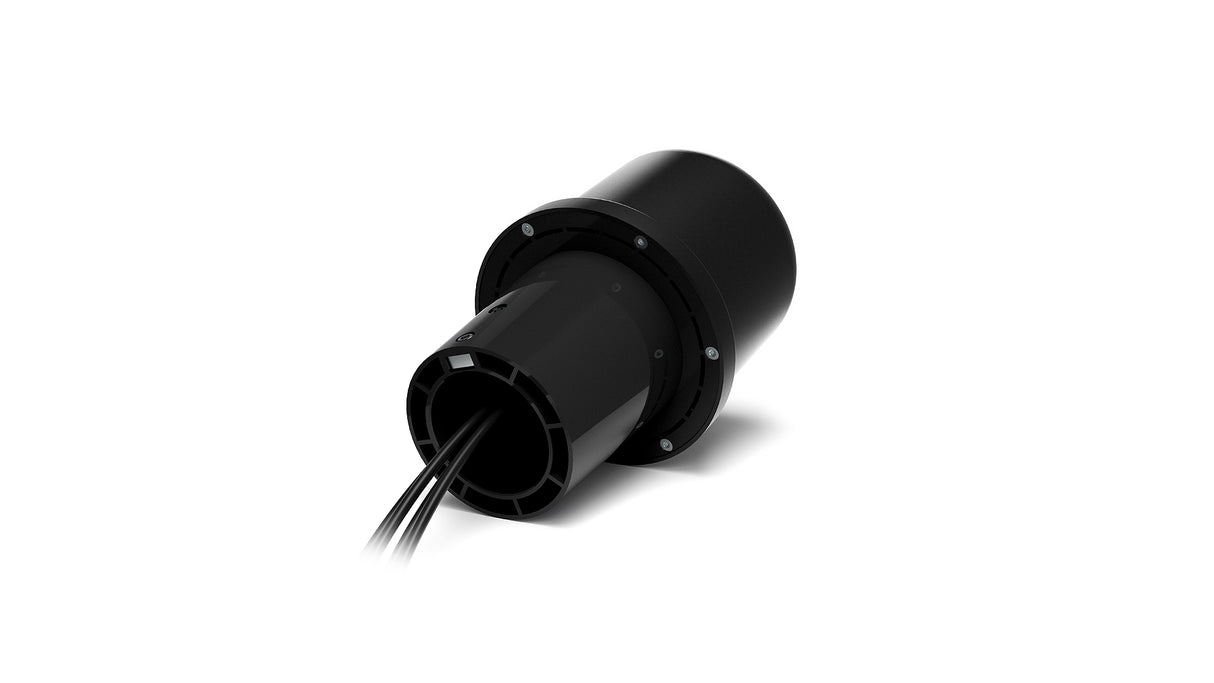

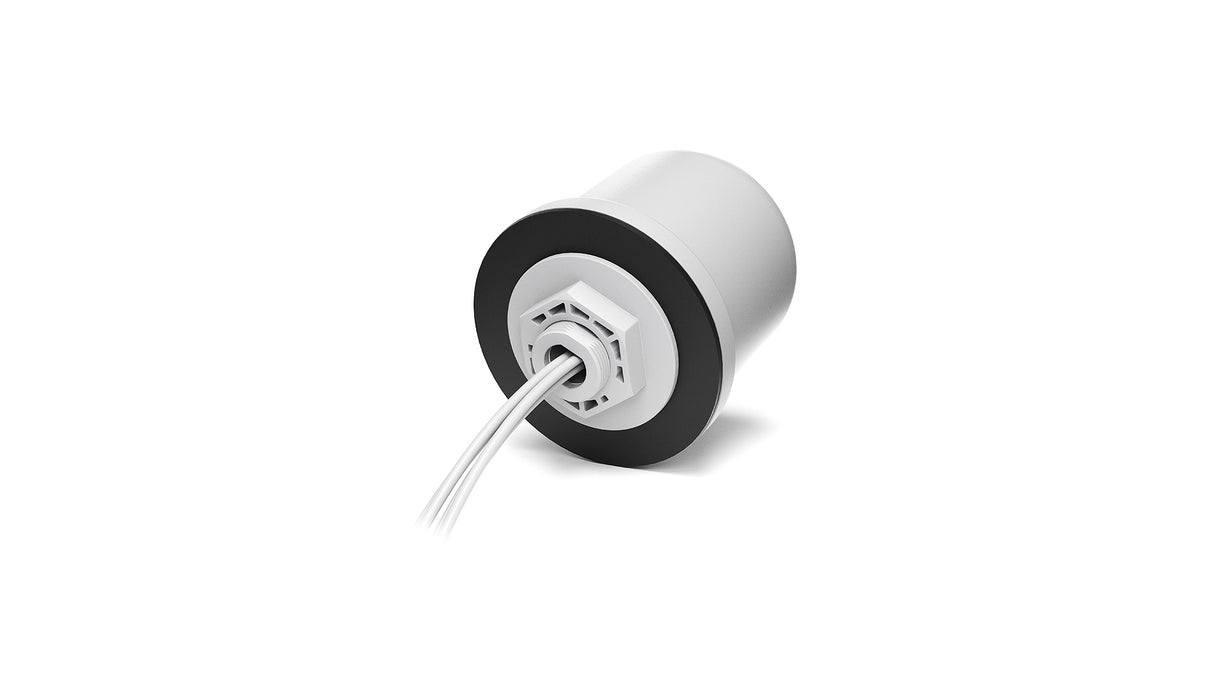

2J7A83JBc-B16J 5G Schraubmontage, Mastmontage Antenne 4-in-1 MIMO SMA-M 300cm IP67/IP69/IK09

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 4-in-1-Antenne ist für eine zuverlässige und stabile 5G MIMO Konnektivität in globalen Netzwerken konzipiert. Sie unterstützt 5G NR, 4G LTE, 3G und 2G Frequenzbänder und gewährleistet Hochgeschwindigkeits-Breitband mit niedriger Latenz für kritische und industrielle Anwendungen. Das widerstandsfähige ASA-Gehäuse der Antenne, die Unabhängigkeit von der Massefläche und die vielseitigen Montagemöglichkeiten machen sie ideal für anspruchsvolle Umgebungen wie Rettungsdienste, Transport, IoT und Flottenmanagement. Das omnidirektionale Strahlungsmuster und die lineare Polarisation maximieren die Signalstärke und Abdeckung, während die mitgelieferte Mastbefestigung und die Anti-Rotations-Funktionen die Installation vereinfachen und die Haltbarkeit erhöhen.

Konnektivitäten

4× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Anschluss & Kabel

  • Anschlusstyp: SMA-M
  • Kabellänge: 300cm
  • Kabeltyp: LL195

Installation / Umwelt

Der 2J7A83JBc-B16J ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine thermischen Widerstandseigenschaften bekannt ist, sowie mit einer Kunststoff-Antennenbasis als kostengünstige Alternative zur Metallbasis. Die Unabhängigkeit von der Massefläche und die Mastbefestigung ermöglichen eine feste Verriegelung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Vandalismussicherheit mit hoher Schlagfestigkeit gewährleistet.


Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN & IoT Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung, Mastbefestigung
Typ: Kombination
Abmessungen: Ø 96 x H 161 (Mast)Ø 96 x H 91 (Schraubbefestigung) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.4, ~-12.5, ~-11.4, ~-12.2
VSWR: ~3.6:1, ~1.9:1, ~1.9:1, ~1.8:1
Effizienz (%): ~30.0, ~46.5, ~42.1, ~42.0
Spitzenverstärkung (dBi): ~0.1, ~3.9, ~3.4, ~3.9
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.8, ~-13.2, ~-12.5, ~-12.8
VSWR: ~3.4:1, ~1.8:1, ~1.8:1, ~1.7:1
Effizienz (%): ~31.1, ~47.6, ~40.9, ~41.0
Spitzenverstärkung (dBi): ~-1.3, ~4.0, ~3.0, ~3.6
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 3 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.0, ~-12.3, ~-11.9, ~-11.8
VSWR: ~4.1:1, ~1.9:1, ~1.9:1, ~1.9:1
Effizienz (%): ~30.0, ~47.0, ~41.9, ~44.4
Spitzenverstärkung (dBi): ~-0.7, ~3.8, ~3.6, ~4.0
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Konnektivität 4 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz: 617-960, 1427-2690, 3300-5000, 5150-5925 MHz
Rückflussdämpfung (dB): ~-5.5, ~-12.7, ~-11.8, ~-12.7
VSWR: ~3.7:1, ~1.9:1, ~1.9:1, ~1.9:1
Effizienz (%): ~30.6, ~46.3, ~42.1, ~42.1
Spitzenverstärkung (dBi): ~-0.9, ~3.6, ~3.3, ~4.3
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungsmuster: Omnidirektional
Max. Eingangsleistung (W): 35

Datenblatt PDF herunterladen

Technical Specifications (AI Reference Data)

{"model":"2J7A83JBc-B16J","title":"4× 5GNR/4G/3G/2G MIMO Heavy-Duty Mast- und Schraubbefestigung Antenne","mountingType":"Mastbefestigung, Schraubbefestigung","ipRating":"IP67/IP69","dimensions_mm":"Ø 96 × H 161 (Mast), Ø 96 × H 91 (Schraube)","elements":[{"elementID":"Cellular 1 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.4","vswr":"~3.6:1","efficiency_percent":"~30.0","peakGain_dbi":"~0.1","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.5","vswr":"~1.9:1","efficiency_percent":"~46.5","peakGain_dbi":"~3.9","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-11.4","vswr":"~1.9:1","efficiency_percent":"~42.1","peakGain_dbi":"~3.4","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.2","vswr":"~1.8:1","efficiency_percent":"~42.0","peakGain_dbi":"~3.9","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 2 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.8","vswr":"~3.4:1","efficiency_percent":"~31.1","peakGain_dbi":"~-1.3","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-13.2","vswr":"~1.8:1","efficiency_percent":"~47.6","peakGain_dbi":"~4.0","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-12.5","vswr":"~1.8:1","efficiency_percent":"~40.9","peakGain_dbi":"~3.0","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.8","vswr":"~1.7:1","efficiency_percent":"~41.0","peakGain_dbi":"~3.6","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 3 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.0","vswr":"~4.1:1","efficiency_percent":"~30.0","peakGain_dbi":"~-0.7","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.3","vswr":"~1.9:1","efficiency_percent":"~47.0","peakGain_dbi":"~3.8","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-11.9","vswr":"~1.9:1","efficiency_percent":"~41.9","peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~44.4","peakGain_dbi":"~4.0","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35},{"elementID":"Cellular 4 (MIMO)","type":"Mobilfunk","technologies":["5GNR","4G LTE","FirstNet","CBRS","LPWA","CAT-X","CAT-Mx","CAT-NBx","NB-IoT","3G","2G"],"frequencies":[{"range_mhz":"617-960","returnLoss_db":"~-5.5","vswr":"~3.7:1","efficiency_percent":"~30.6","peakGain_dbi":"~-0.9","averageGain_db":null},{"range_mhz":"1427-2690","returnLoss_db":"~-12.7","vswr":"~1.9:1","efficiency_percent":"~46.3","peakGain_dbi":"~3.6","averageGain_db":null},{"range_mhz":"3300-5000","returnLoss_db":"~-11.8","vswr":"~1.9:1","efficiency_percent":"~42.1","peakGain_dbi":"~3.3","averageGain_db":null},{"range_mhz":"5150-5925","returnLoss_db":"~-12.7","vswr":"~1.9:1","efficiency_percent":"~42.1","peakGain_dbi":"~4.3","averageGain_db":null}],"polarization":"Linear","radiationPattern":"Rundstrahlend","impedance_ohms":50,"maxInputPower_w":35}],"connectors":[{"elementIDRef":"Cellular 1","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 2","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 3","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000},{"elementIDRef":"Cellular 4","type":"SMA-Male","cableType":"LL195","cableLength_mm":3000}]}
