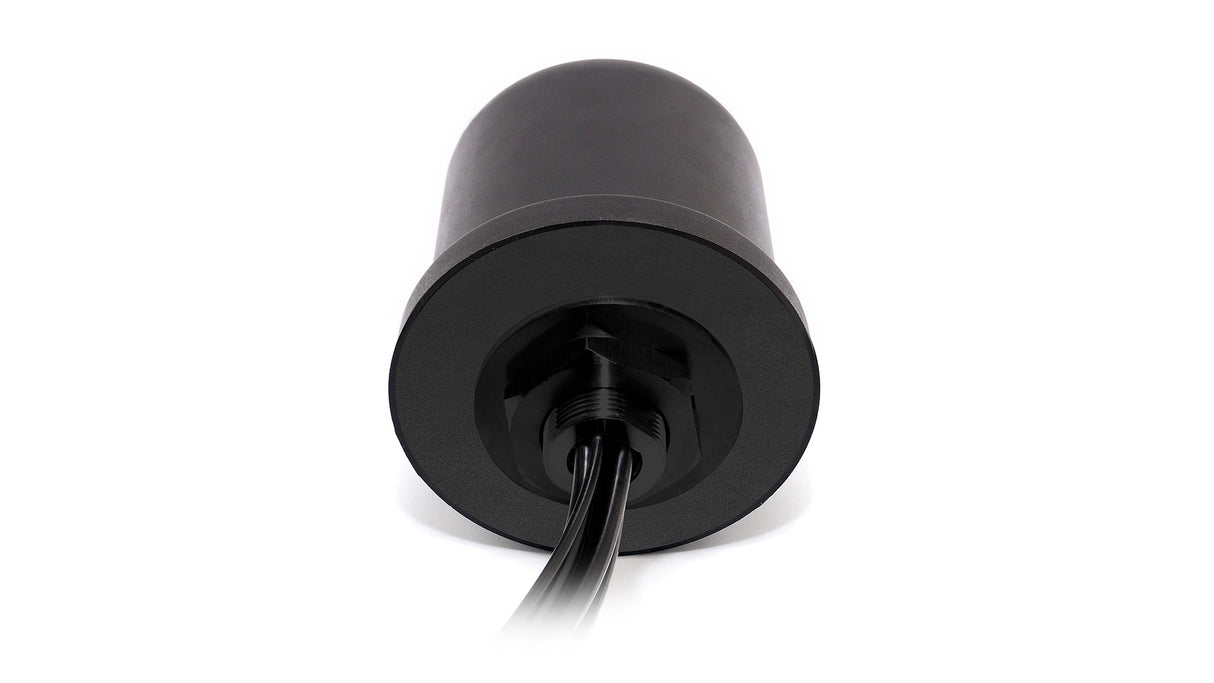

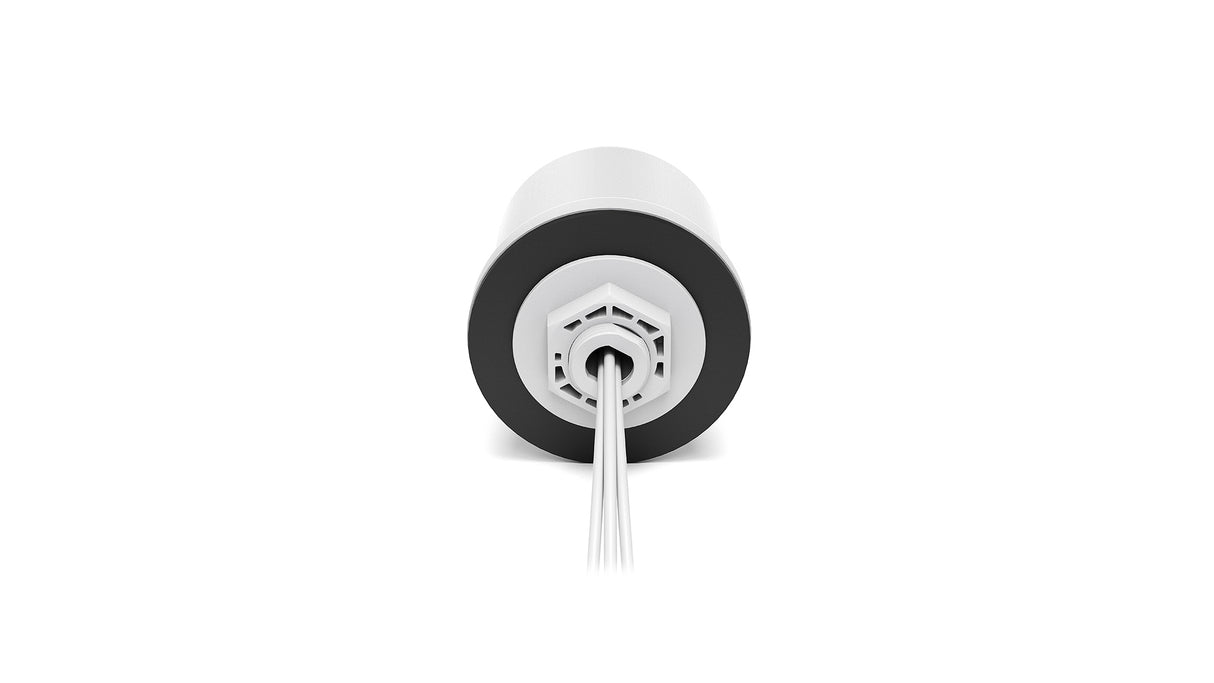

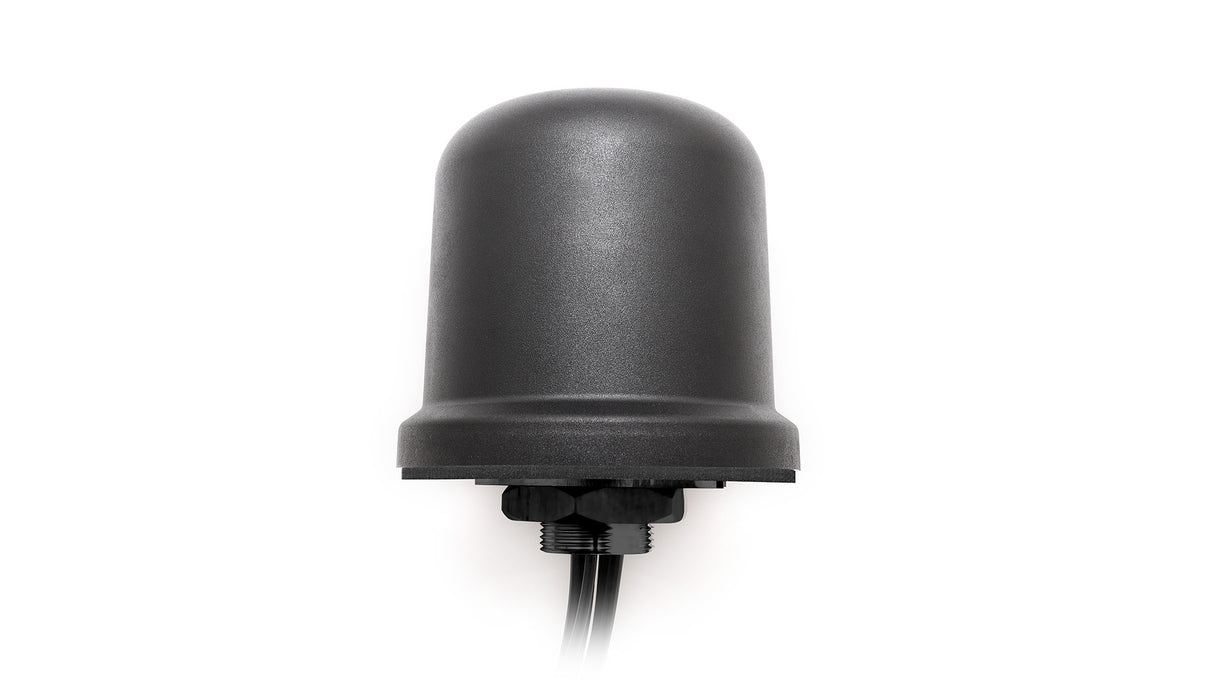

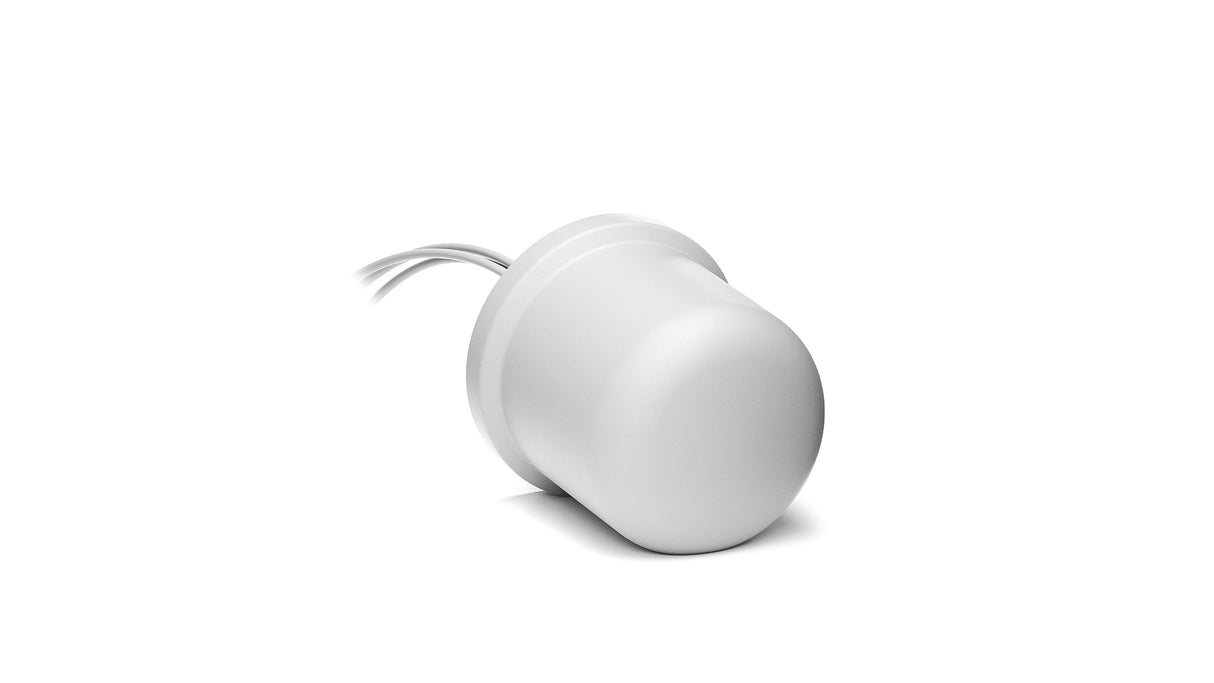

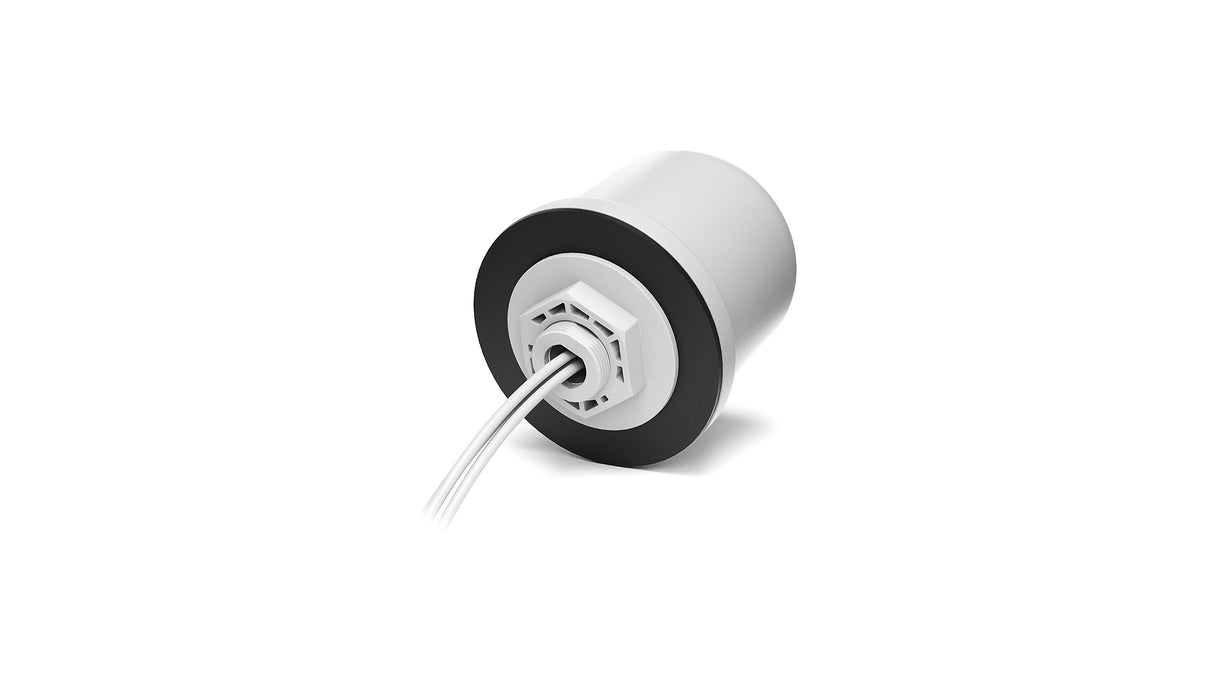

2J7A84BGFa 5G, GNSS Schraubmontage Antenne 3-in-1 SMA-M 300cm IP67/IP69

Name: 2J7A84BGFa 5G, GNSS Schraubmontage Antenne 3-in-1 SMA-M 300cm IP67/IP69
Brand: 2J
SKU: 2J7A84BGFa
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 3-in-1-Antenne ist für eine stabile und zuverlässige Konnektivität konzipiert und kombiniert duales 5G MIMO sowie GNSS/GPS-Unterstützung für Hochgeschwindigkeitsdaten und präzise Standortverfolgung. Entwickelt für anspruchsvolle Umgebungen gewährleistet sie eine stabile Leistung über 5G-, 4G-, 3G- und 2G-Netzwerke und ist somit ideal für den öffentlichen Sicherheitsbereich, Flottenmanagement, industrielle IoT-Anwendungen und kritische Kommunikation. Ihre robuste Bauweise und das Design mit Schraubbefestigung sorgen für eine sichere Installation und langanhaltende Haltbarkeit bei Außen- und mobilen Anwendungen.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

Anschlusstyp: SMA-Stecker
Kabellänge: 300 cm
Kabeltyp: LL195

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine wärmebeständigen Eigenschaften bekannt ist, sowie einer Kunststoff-Antennenbasis als kostengünstige Alternative zur Metallbasis. Die Unabhängigkeit von der Grundfläche und die Schraubbefestigungstechnologie ermöglichen eine feste Verankerung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub und Wassereintritt, während die IK09-Bewertung eine zusätzliche Ebene an Vandalismusschutz mit hoher Schlagfestigkeit bietet.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 90 mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.9, ~-13.3, ~-11.4, ~-12.9
VSWR: ~2.6:1, ~1.7:1, ~1.9:1, ~1.7:1
Effizienz (%): ~44.1, ~56.3, ~44.0, ~42.4
Spitzenverstärkung (dBi): ~1.4, ~3.6, ~3.4, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.7, ~-12.4, ~-11.9, ~-11.9
VSWR: ~2.7:1, ~1.7:1, ~2.0:1, ~1.8:1
Effizienz (%): ~44.6, ~54.8, ~43.0, ~47.1
Spitzenverstärkung (dBi): ~1.5, ~3.6, ~3.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1610
VSWR: <=1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Außerbandunterdrückung (dB): 32

Datenblatt PDF herunterladen
