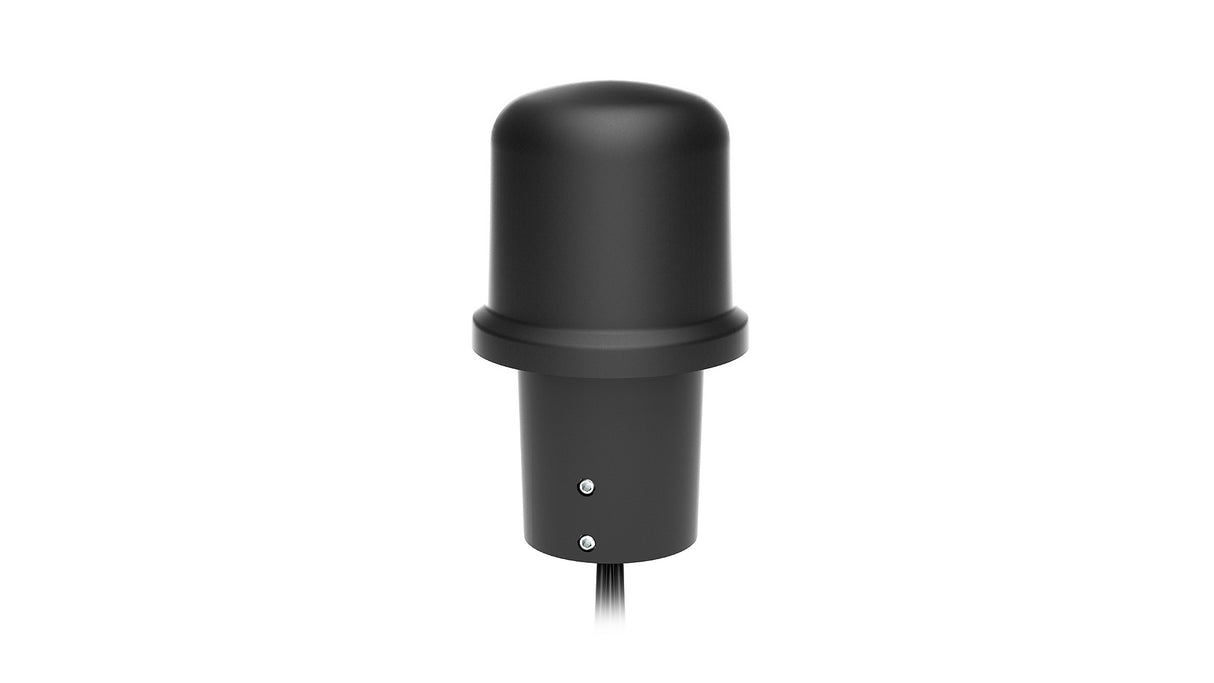

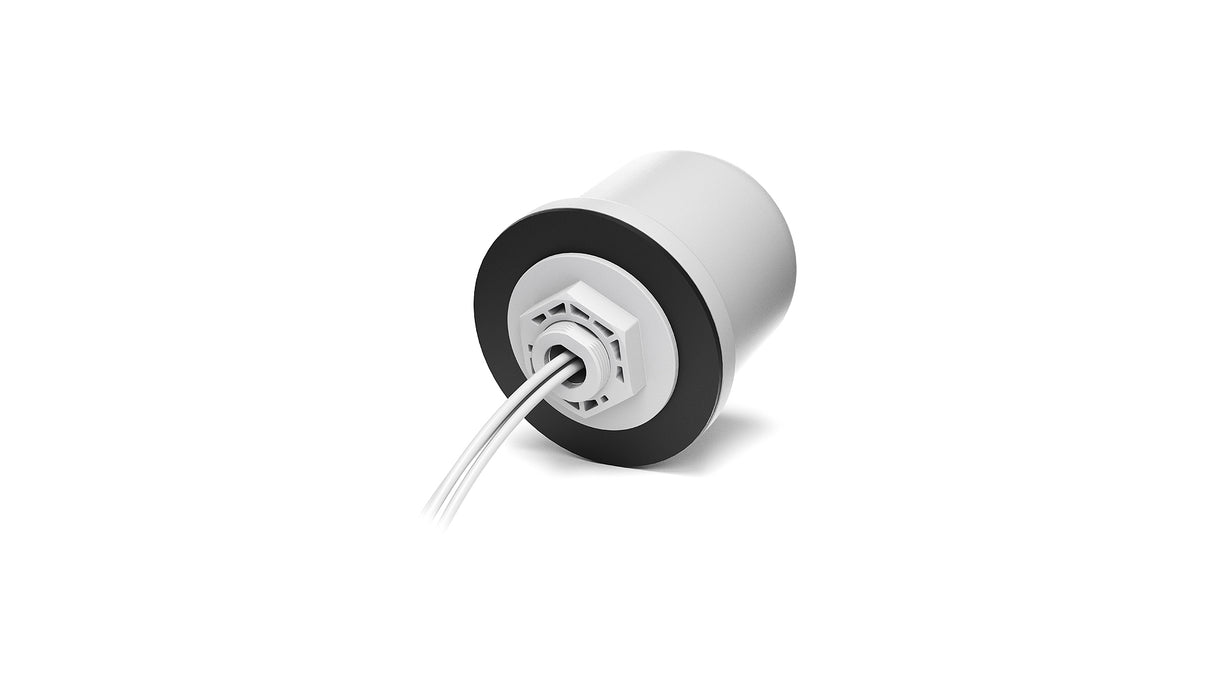

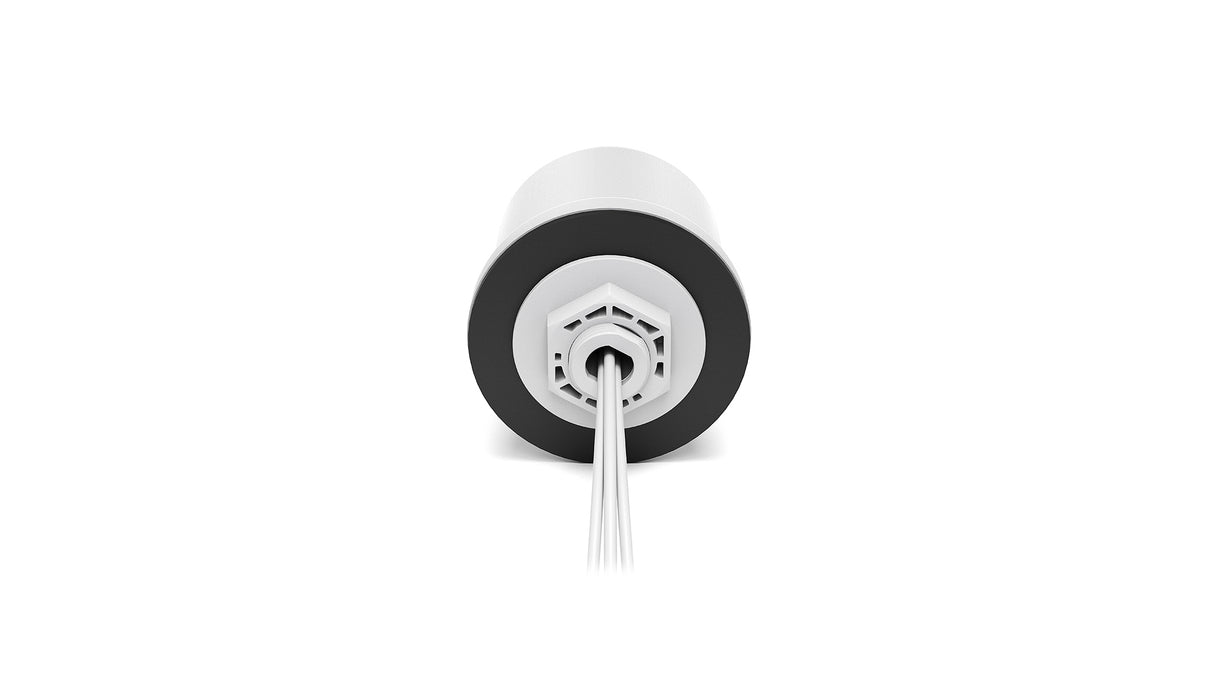

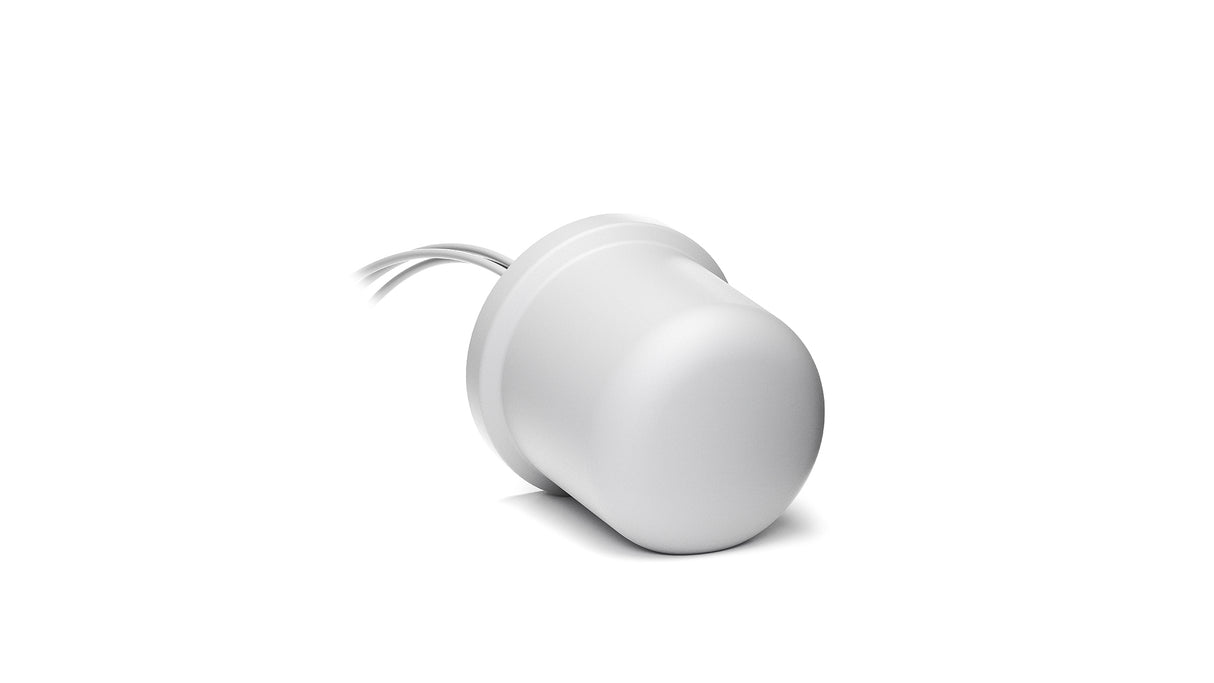

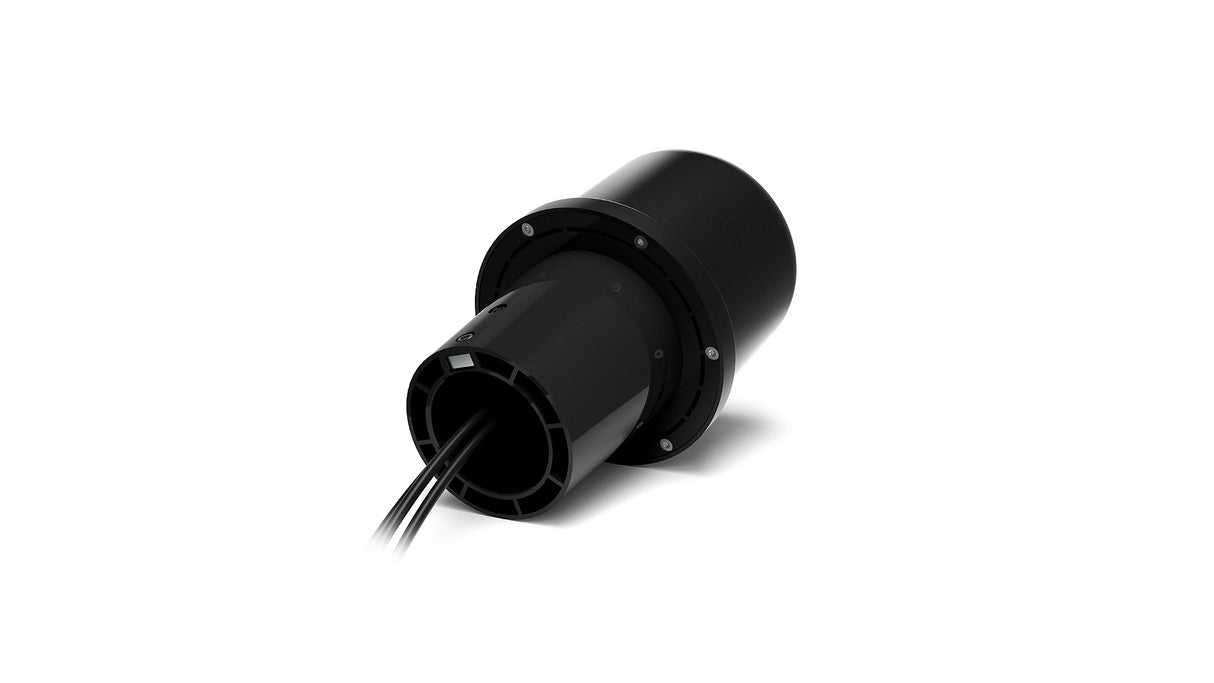

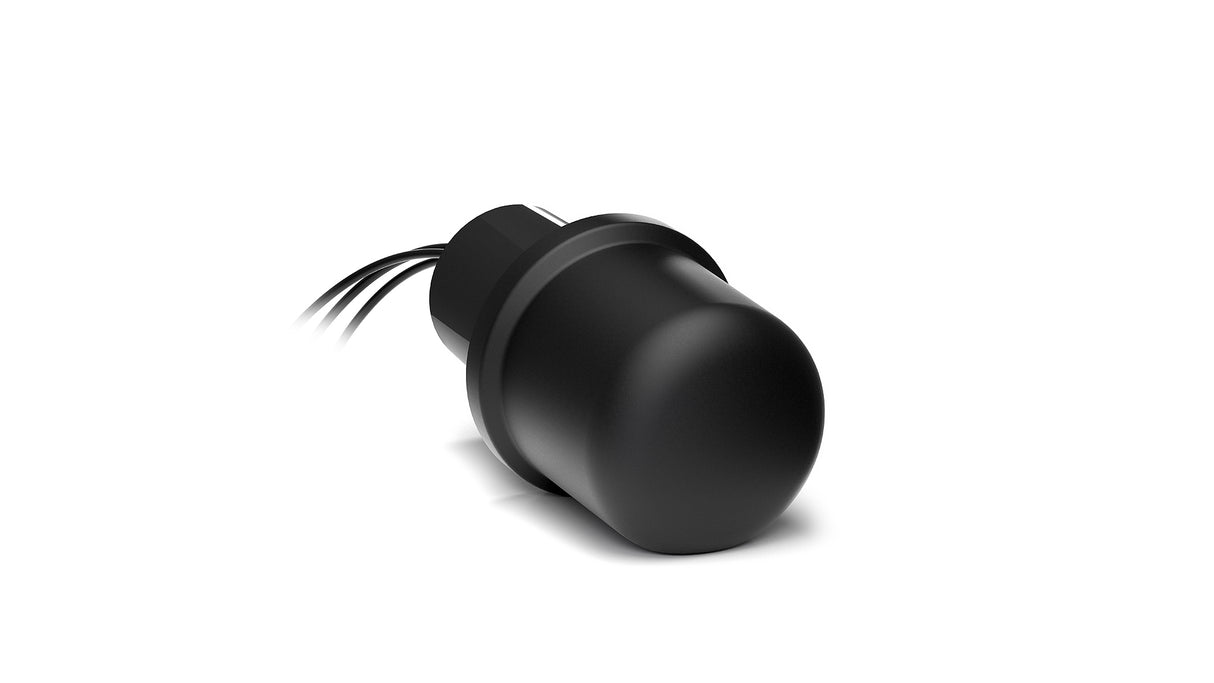

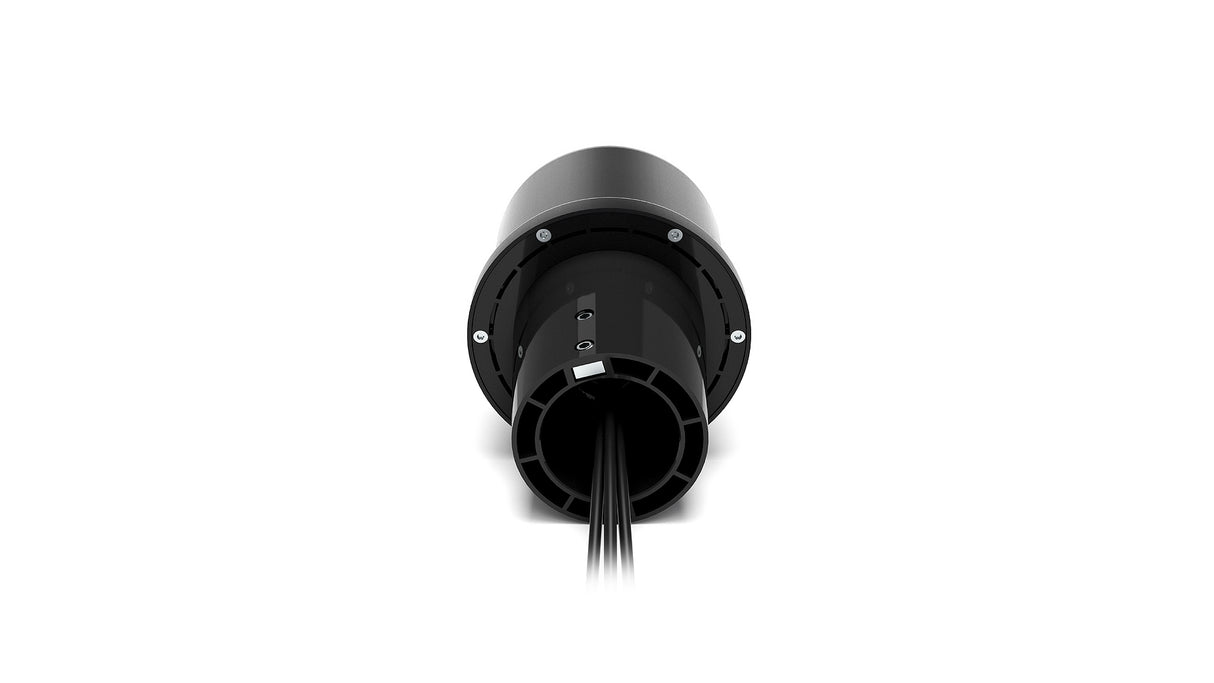

2J7A84JBGFa-B16J 5G, GNSS Schrauben-/Pfostenhalterung Antenne 3-in-1 MIMO SMA-M 300cm IP69

Name: 2J7A84JBGFa-B16J 5G, GNSS Schrauben-/Pfostenhalterung Antenne 3-in-1 MIMO SMA-M 300cm IP69
Brand: 2J
SKU: 2J7A84JBGFa-B16J
Availability: OutOfStock

Stückpreis ohne MwSt. Versand wird beim Checkout berechnet.

Datenblatt

PDF Download

Beschreibung

Diese robuste 3-in-1-Antenne ist für leistungsstarke Performance in anspruchsvollen Umgebungen konzipiert und kombiniert duale 5G MIMO Konnektivität mit hochpräzisem GNSS für zuverlässige, schnelle Datenübertragung und genaue Positionsbestimmung. Ihre ultrabreite Abdeckung unterstützt 5G-, 4G-, 3G- und 2G-Netzwerke, was sie ideal für kritische Anwendungen wie Rettungsdienste, Flottenmanagement, industrielles IoT und Asset-Tracking macht. Das robuste Gehäuse sorgt für Langlebigkeit, während die Unabhängigkeit von der Grundfläche und vielseitige Montagemöglichkeiten die Installation an Masten oder flachen Oberflächen erleichtern. Die Antenne ist gegen Staub, Wasser und Vandalismus geschützt und somit sowohl für den Innen- als auch Außenbereich geeignet.

Konnektivitäten

2× 5G NR/4GLTE/FirstNet/CBRS/LPWA/3G/2G
GPS/GLO/QZSS/Galileo/L1

Anschluss & Kabel

Anschlusstyp: SMA-Stecker
Kabellänge: 300 cm
Kabeltyp: LL195

Installation / Umwelt

Die Antenne ist mit einem robusten und widerstandsfähigen Gehäuse aus hochwertigem, UV-stabilem Acrylonitril-Styrol-Acrylat (ASA) gefertigt, das für seine thermischen Widerstandseigenschaften bekannt ist, sowie mit einer Kunststoff-Antennenbasis als kostengünstige Alternative zur Metallbasis. Die Unabhängigkeit von der Grundfläche sowie Mastbefestigung und Schraubbefestigung ermöglichen eine sichere Verankerung der Antenne an ihrem Montageort, was die Installation einfach und zuverlässig macht. Kabel und Anschlüsse können an spezifische Anforderungen angepasst werden. Die Schutzarten IP67 und IP69 bieten dieser kompakten Antenne maximalen Schutz gegen Staub- und Wassereintritt, während die IK09-Bewertung eine zusätzliche Vandalismussicherheit mit hoher Schlagfestigkeit gewährleistet.

Technische Spezifikationen

Betriebstemperatur: -40 °C bis +85 °C
Antennentechnologien: MIMO
Mobilfunktechnologien: 5G
Standort: Außen
LPWAN- & IoT-Kommunikation: LPWA, NB-IoT
Montage: Schraubbefestigung, Mastbefestigung
Satellitennavigation: GNSS
Typ: Kombination
Abmessungen: Ø 96 x H 161 (Mast)Ø 96 x H 91 (Schraubbefestigung) mm

Konnektivität 1 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.9, ~-13.3, ~-11.4, ~-12.9
VSWR: ~2.6:1, ~1.7:1, ~1.9:1, ~1.7:1
Effizienz (%): ~44.1, ~56.3, ~44.0, ~42.4
Spitzenverstärkung (dBi): ~1.4, ~3.6, ~3.4, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 2 - 5GNR/4GLTE/FirstNet/CBRS/LPWA/3G/2G

Technologien: 5G, 4G, 3G, 2G
Standards: 5GNR/4GLTE/FirstNet/CBRS/LPWA/CAT-X/CAT-Mx/CAT-NBx/NB-IoT/3G/2G
Frequenz (MHz): 617-960, 1427-2690, 3300-5000, 5150-5925
Rückflussdämpfung (dB): ~-7.7, ~-12.4, ~-11.9, ~-11.9
VSWR: ~2.7:1, ~1.7:1, ~2.0:1, ~1.8:1
Effizienz (%): ~44.6, ~54.8, ~43.0, ~47.1
Spitzenverstärkung (dBi): ~1.5, ~3.6, ~3.5, ~3.8
Impedanz (Ohm): 50
Polarisation: Linear
Strahlungscharakteristik: Rundstrahlend
Max. Eingangsleistung (W): 35

Konnektivität 3 - GPS/GLONASS

Standards: GPS/QZSS/Galileo/GLONASS
Frequenz (MHz): 1575.42, 1598-1610
VSWR: ≤1.5:1
Impedanz (Ohm): 50
Polarisation: RHCP
Aktive Verstärkung (dB): 23 @ 3 V, 24 @ 5 V
Sägefiltertyp: Nachfilter
Spannung (V): 2.7 - 5.5
Rauschzahl (dB): 1.2
Stromaufnahme (mA): 15 - 25
Leistungsaufnahme (mW): 40.5 - 137.5
Außerbandunterdrückung (dB): 32
